Назначение и применение

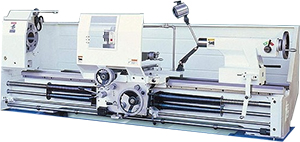

Предназначены для токарной обработки длинномерных и тяжелых деталей. Благодаря усиленным направляющим каретки и мощному резцедержателю станок способен работать на тяжелых режимах резания при высоком качестве обработки. Могут использоваться для нарезания метрической, дюймовой, модульной и питчевой резьбы. Станки MYDAY серия 3A-W используются на производстве и ремонте различных типов толкателей, штоков, раздаточных и длинномерных валов на тракторостроении, станкостроении и других типах производств. Получаемые изделия Область применения

Область применения

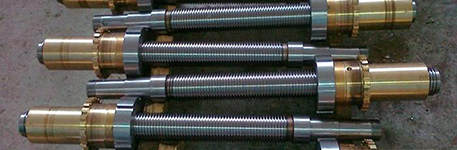

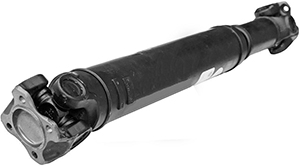

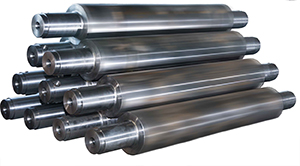

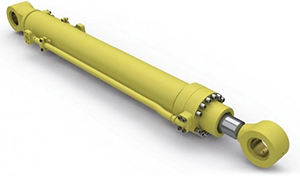

Станки MYDAY серия 3A-W используются на производстве и ремонте различных типов толкателей, штоков, раздаточных и длинномерных валов на тракторостроении, станкостроении и других типах производств. Получаемые изделия

Схемы обработки

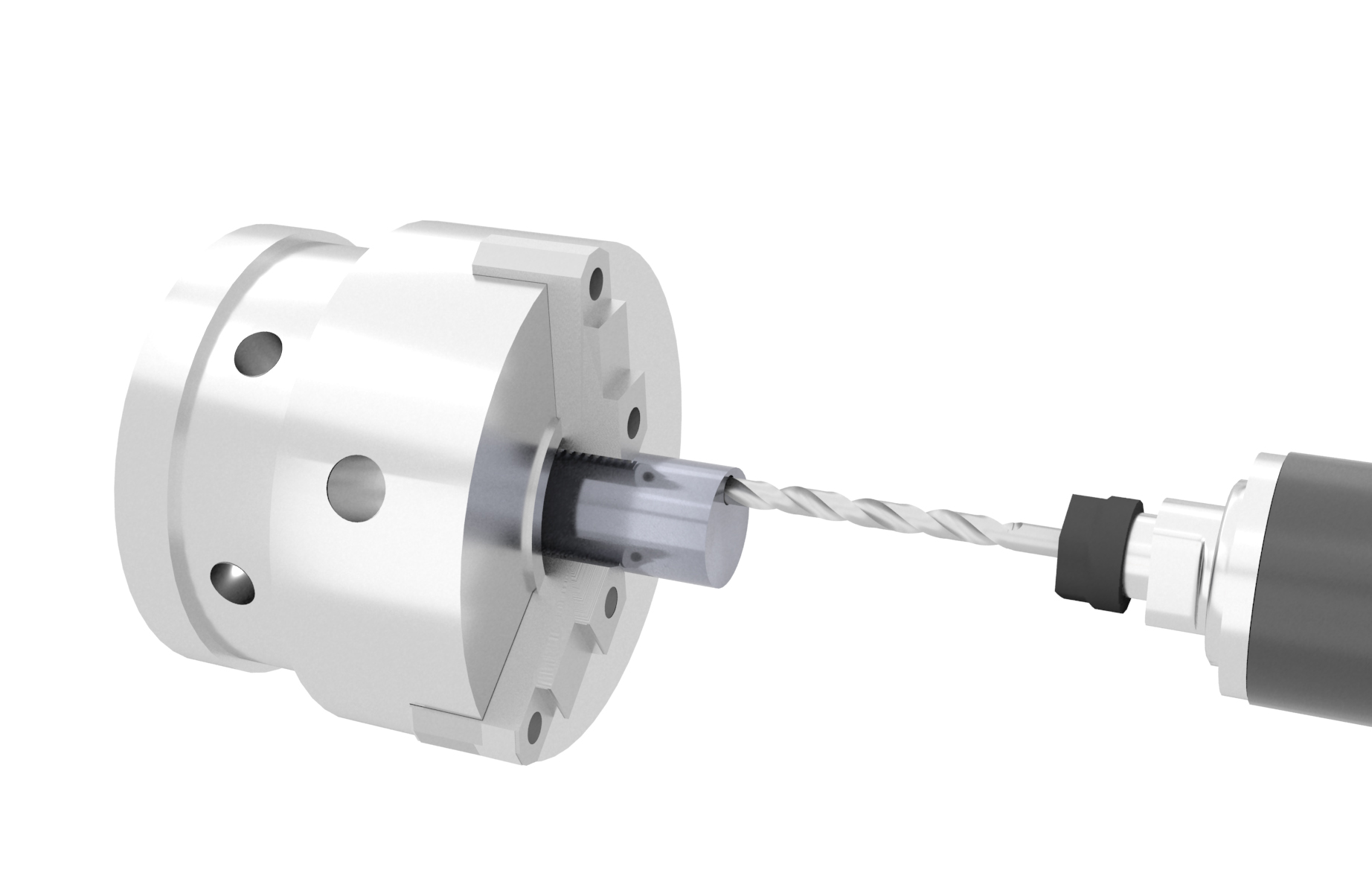

	Осевое сверление

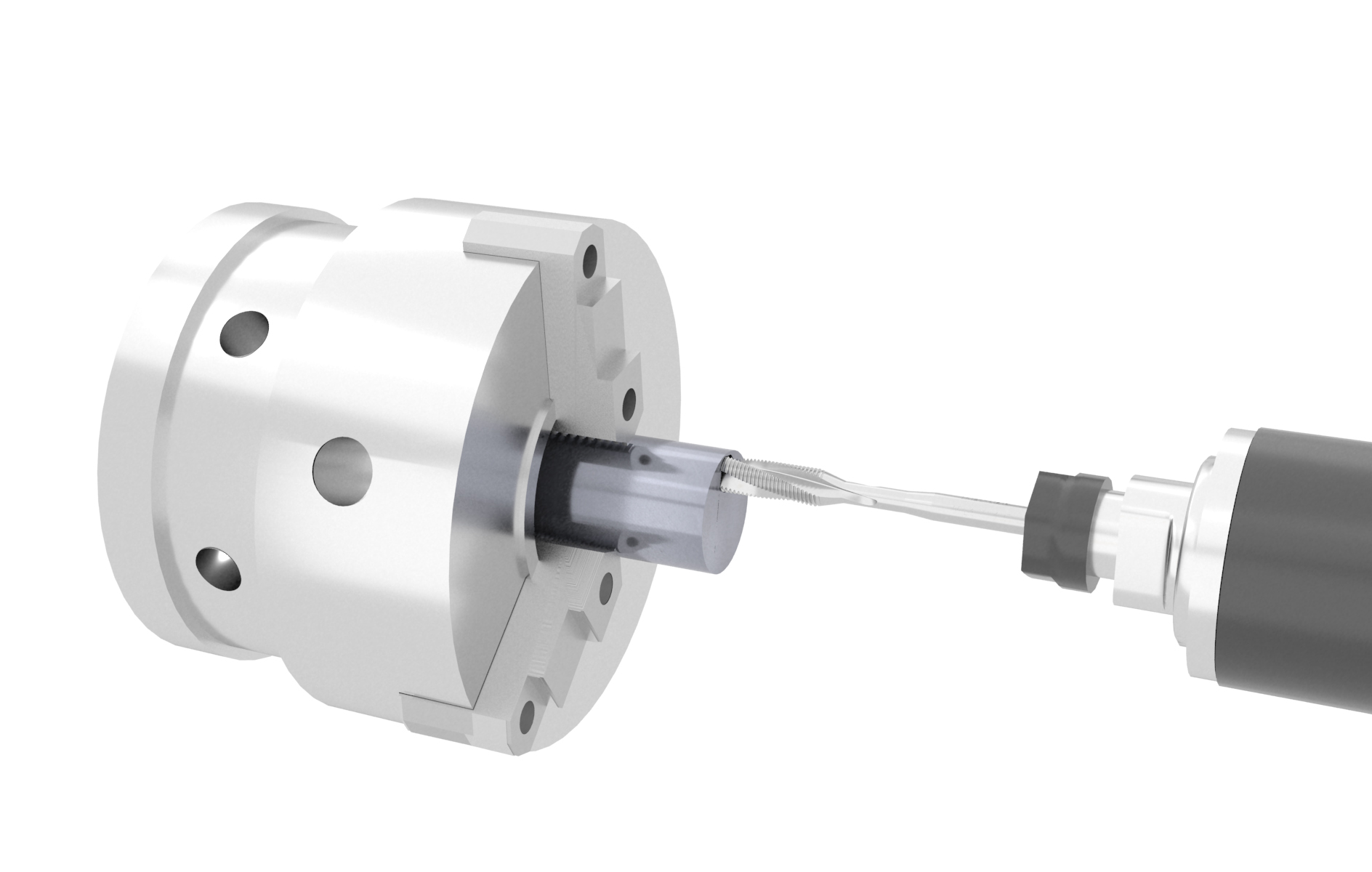

	Развёртывание
	Наружное (проходное) точение

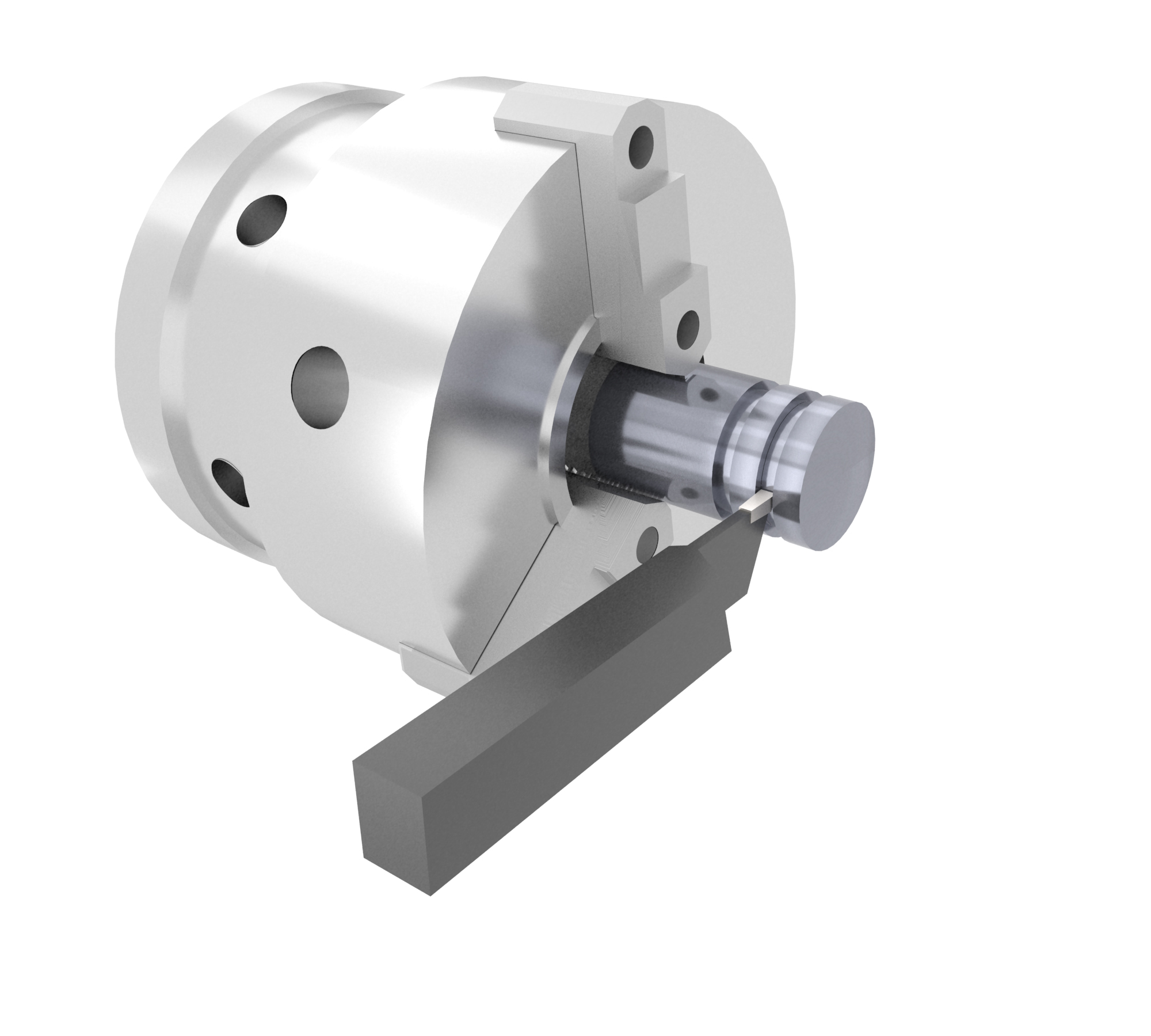

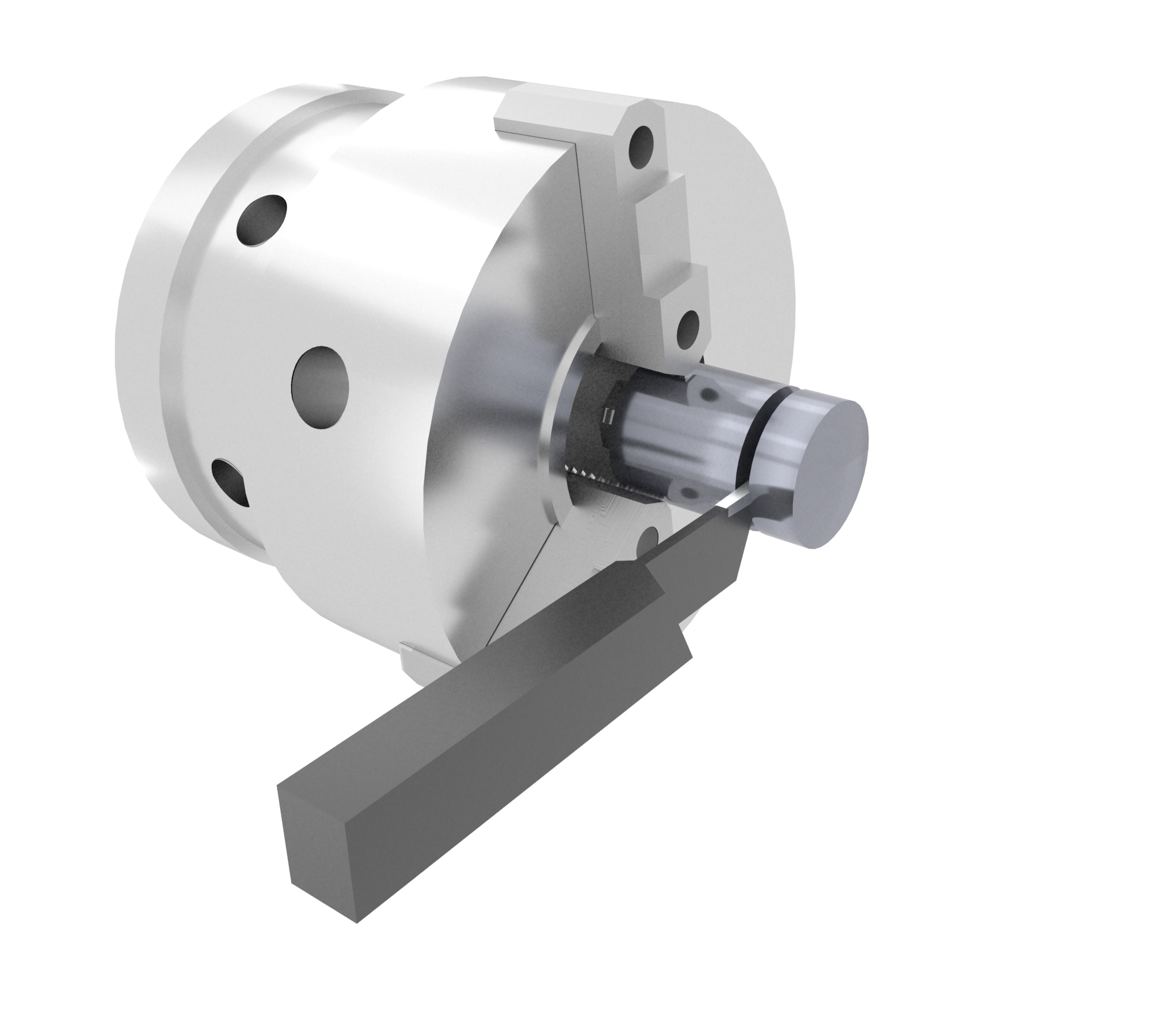

	Точение канавки

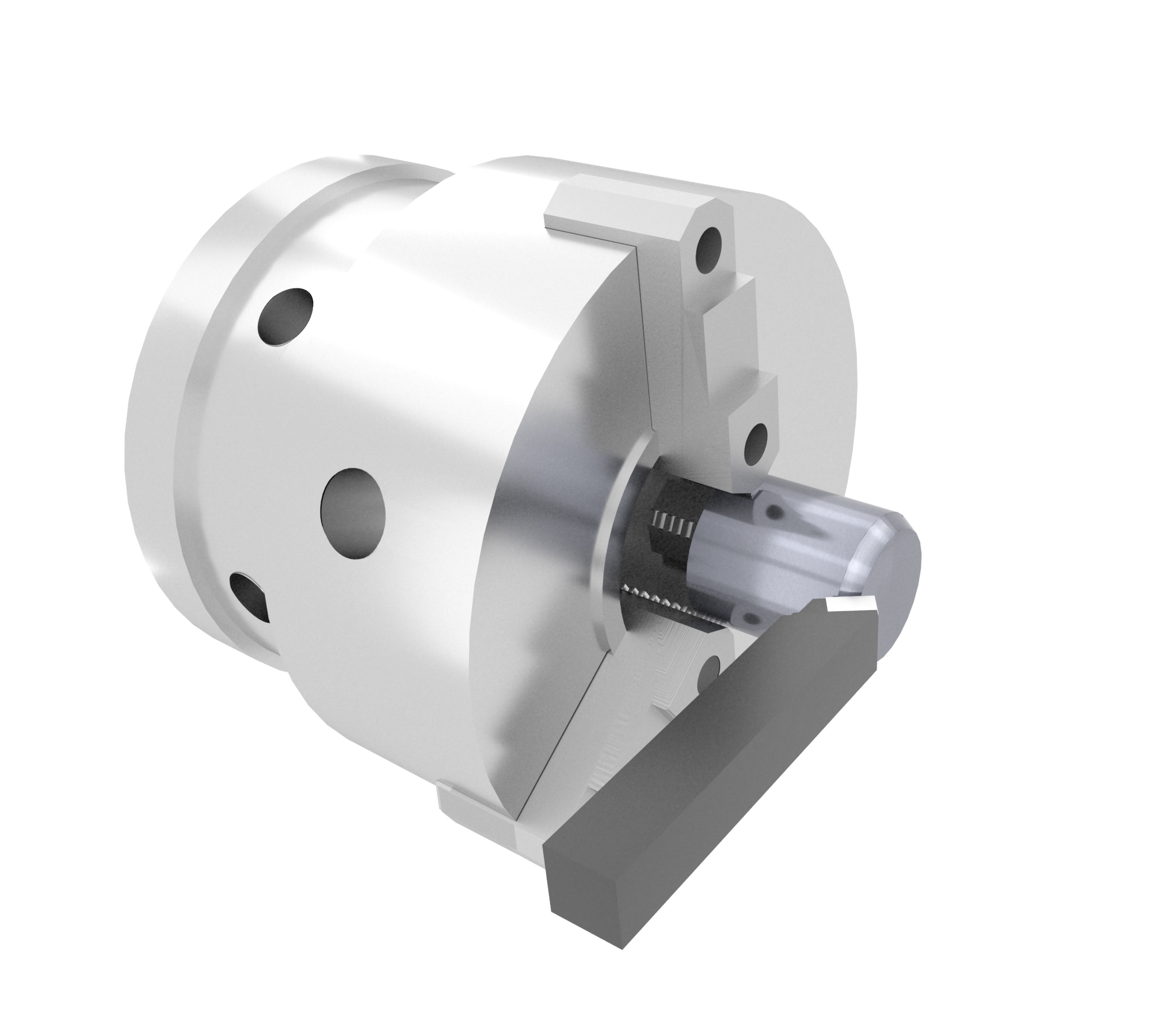

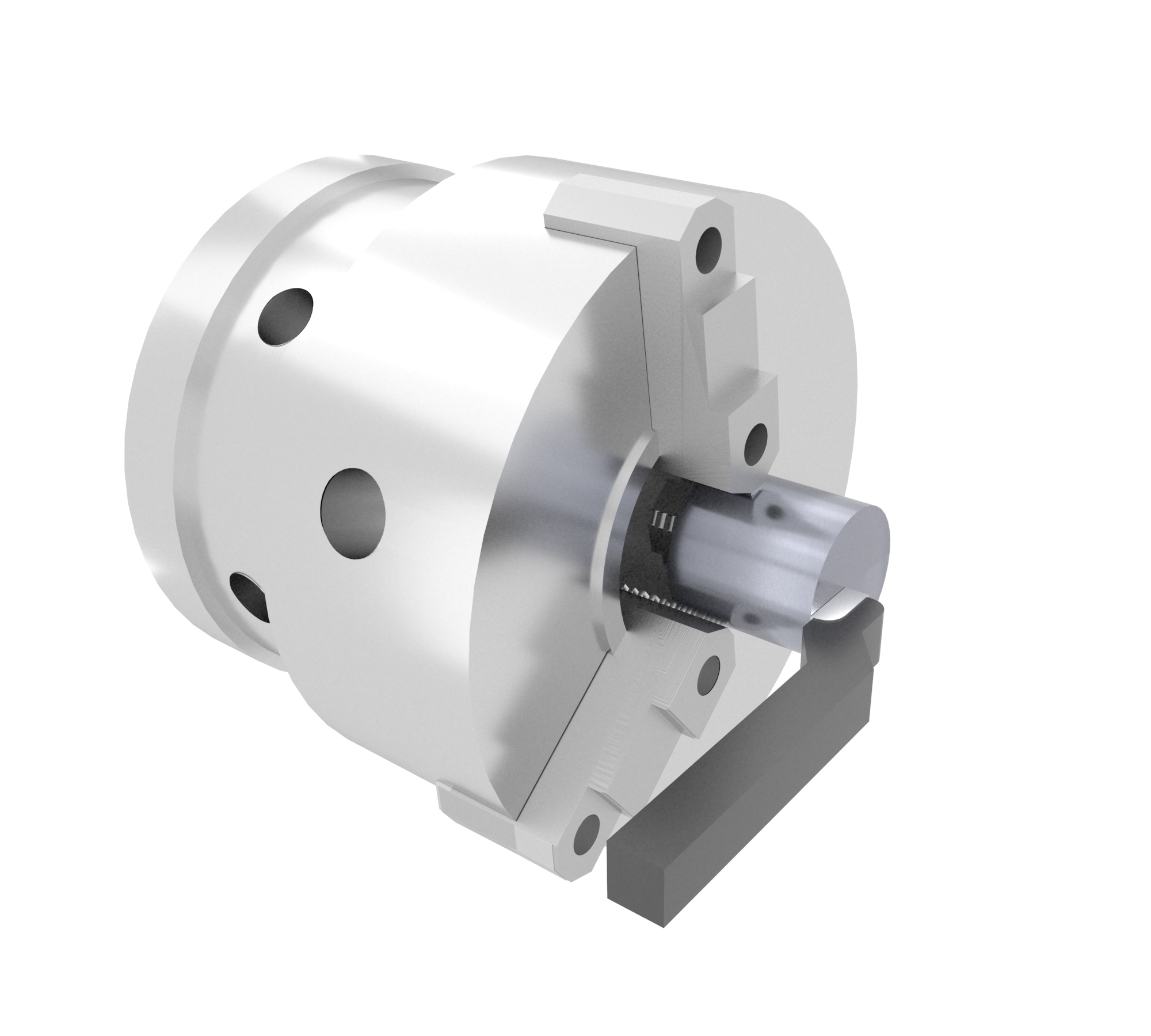

	Точение фаски

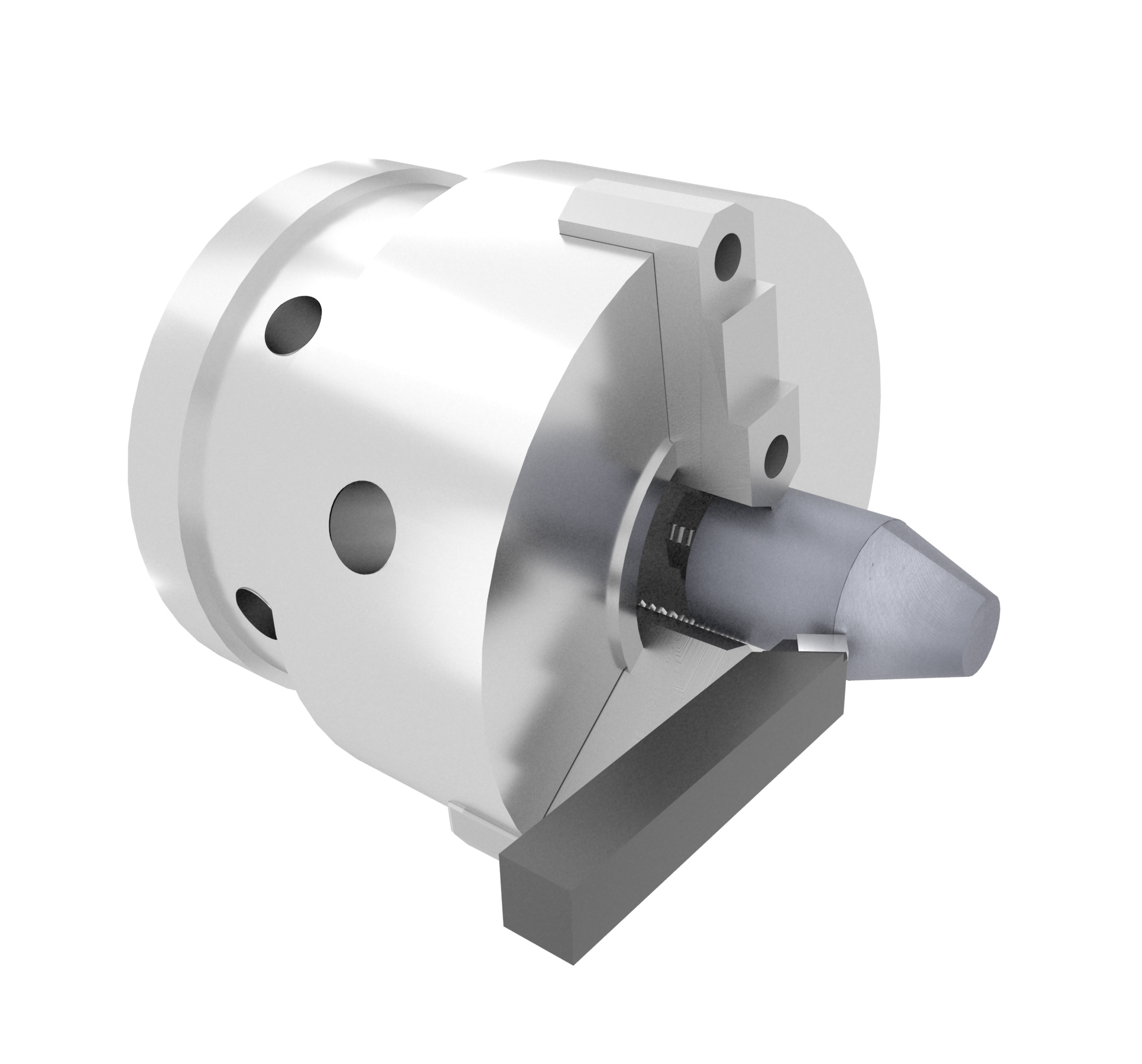

	Точение конуса
	Точение торца

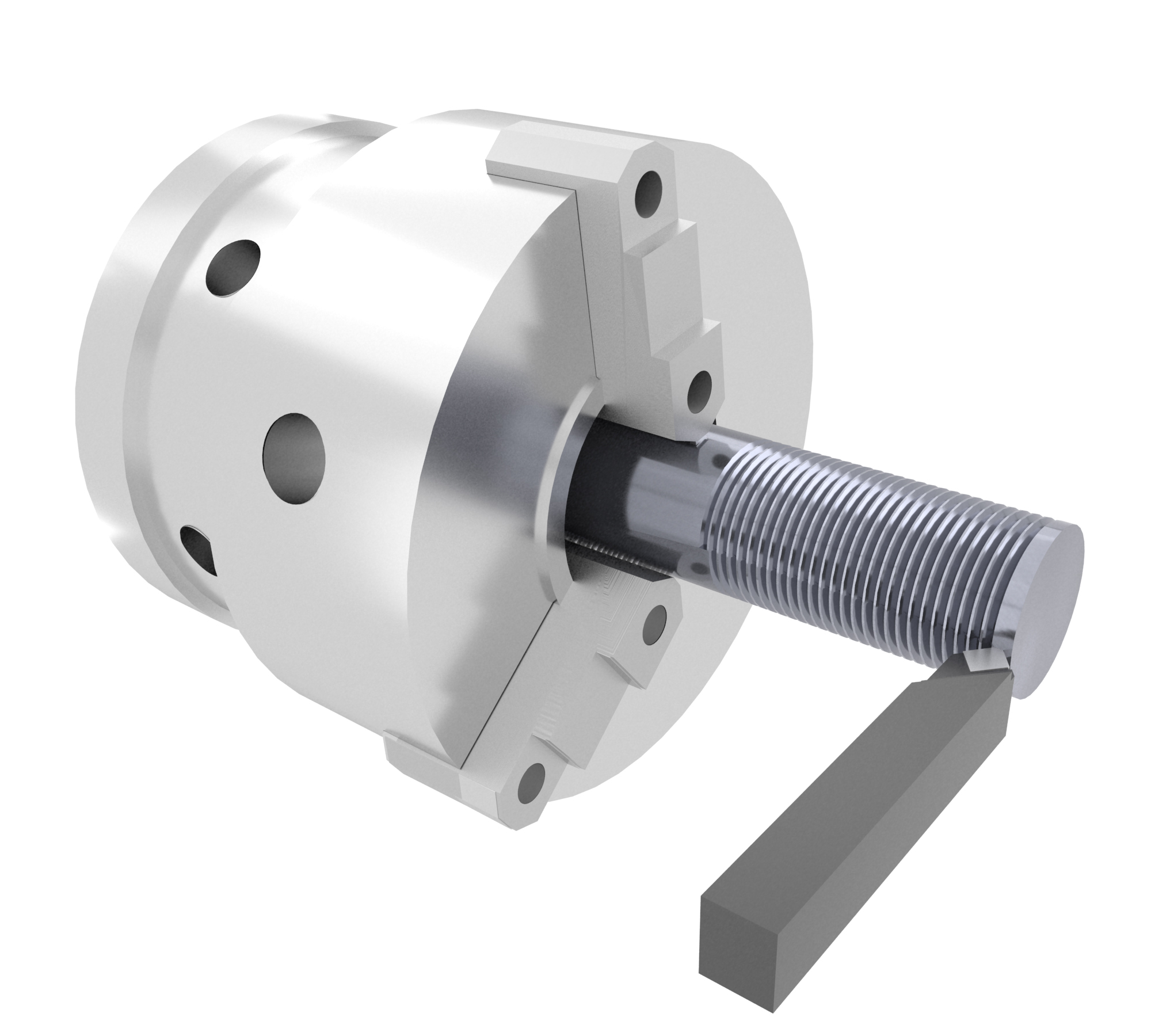

	Резьбонарезание

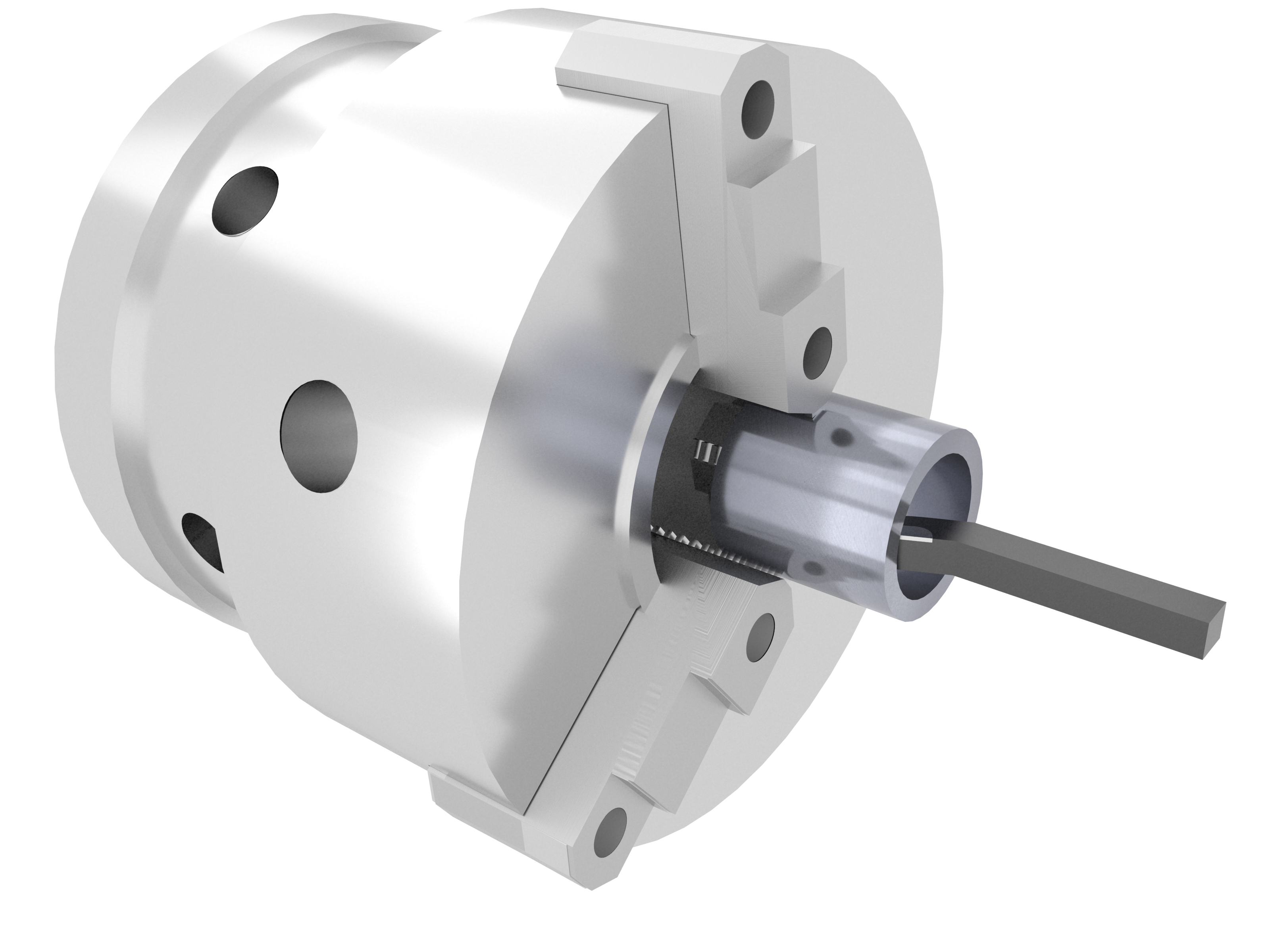

	Расточка

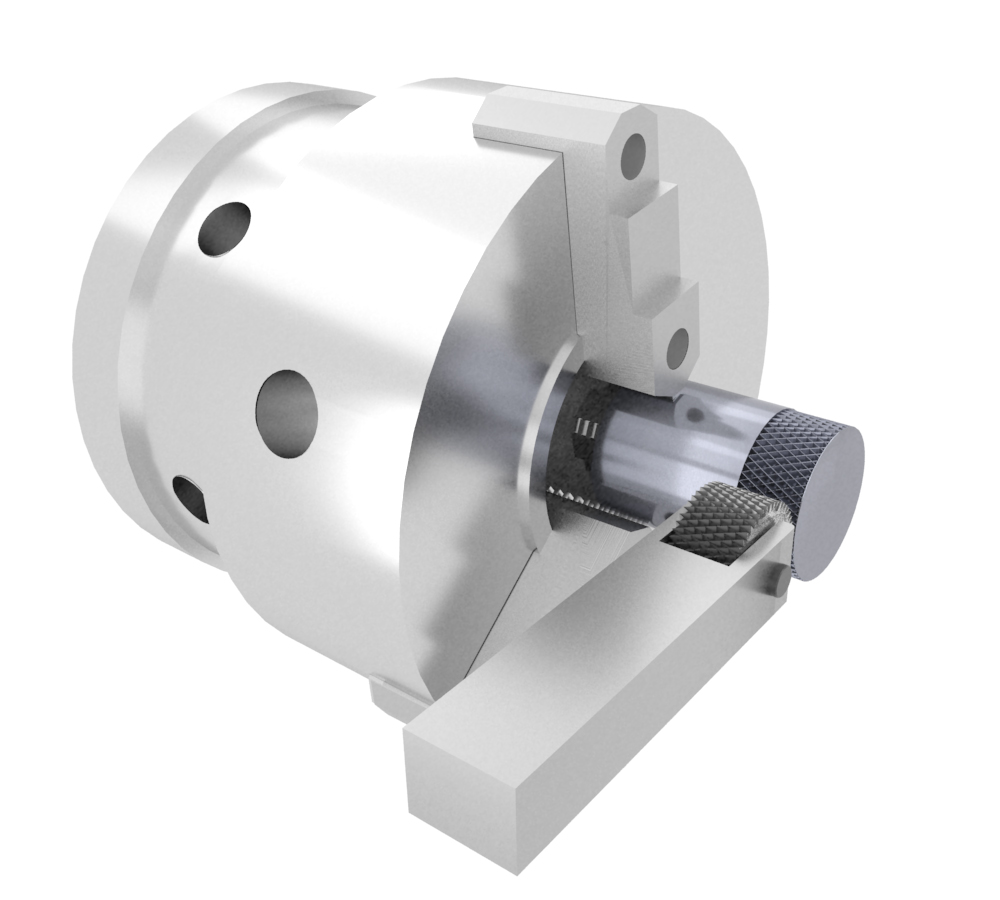

	Накатка профиля

Конструктивные особенности

	Проходное отверстие в шпинделе Позволяет обрабатывать трубные заготовки больших диаметров до 230 мм.

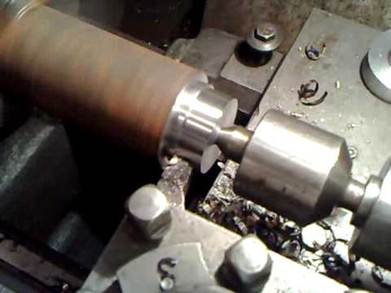

	Внутреннее растачивание Позволяет получить точные отверстия больших диаметров с допуском до 0,02 мм, шестой класс шероховатости поверхности и исправить положение оси отверстия.
	Нарезание наружной резьбы Различных видов с широким набором шагов
	Тяжелая обработка Снятие 10 мм на диаметр повышает производительность в 4 раза, по сравнению с обычным токарным станком

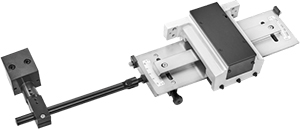

	Функция копирования деталей С ходом до 250 мм, ускоряет процесс обработки серийных деталей без переналадки
	Штифтовой резцедержатель Гарантирует высокую жесткость инструмента даже на тяжелых режимах резания.
	Пневматическое приспособление Быстрой нарезки резьбы облегчает работу оператора, когда требуется нарезка на большие длины.
	3-я направляющая Позволяет воспринимать большее усилие резания не позволяя резцедержателю вибрировать и сохранять качество поверхности при силовом точении

Комплектация

Стандартная

	Автоматическая система смазки
	Система подачи СОЖ
	4-позиционный резцедержатель
	Фланец для крепления патрона

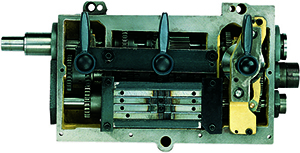

	Коробка передач под метрическое / дюймовое исполнение

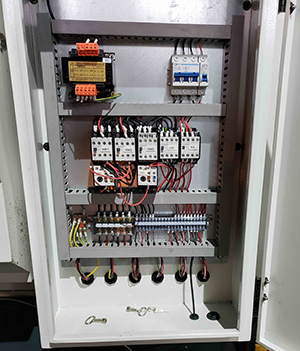

	Электрошкаф
	Не вращающийся центр

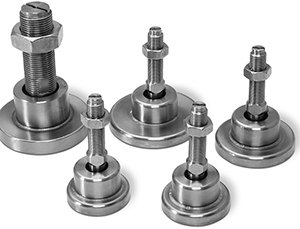

	Регулировочные болты и опоры
	Инструкция по эксплуатации

Дополнительная

	Патрон 3-х кулачковый
	Патрон 4-х кулачковый
	Планшайба

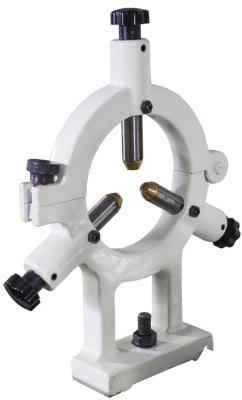

	Люнет неподвижный
	Люнет подвижный
	Кожух защитный задний (по всей длине станка)
	Упор микрометрический
	Приспособление для точения конусов

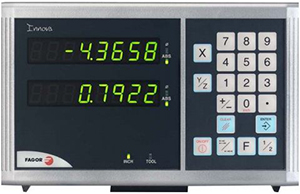

	Устройство цифровой индикации

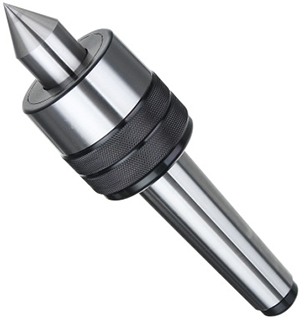

	Вращающийся центр

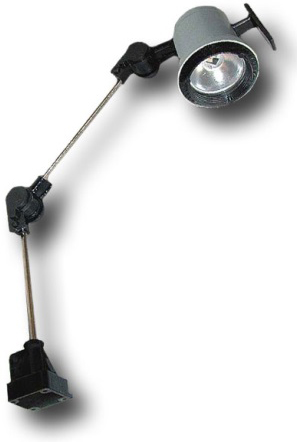

	Рабочее освещение

Технические характеристики

Характеристика	Значение
Частота вращения, об/мин	11 - 700
Диаметр обработки над станиной, мм	840
Диаметр обработки над суппортом, мм	630
Длина выемки (ГАП), мм	460
Диаметр обработки над выемкой (ГАП), мм	1060
Диаметр отверстия шпинделя, мм	230
Расстояние между центрами, мм	3000
Внутренний конус шпинделя	A2 - 15
Перемещение поперечного суппорта, мм	435
Перемещение продольного суппорта, мм	230
Макс. сечение инструмента, мм	25 x 25
Пределы шагов метрических резьб, мм	0,8 - 14
Пределы шагов дюймовых резьб, ниток/дюйм	2 - 28
Пределы шагов модульных резьб, модуль	0,5 - 7
Пределы шагов питчевых резьб, питч	4 - 56
Мощность электродвигателя главного привода, кВт	11
Высота центров, мм	420
Диаметр пиноли задней бабки, мм	90
Ход пиноли задней бабки, мм	230
Конус пиноли задней бабки	MT - 5
Поперечная регулировка, мм	0,025 - 0,35
Мощность насоса охлаждения, кВт	0,09
Длина, мм	4800
Ширина, мм	1170
Высота, мм	1950
Вес товара брутто, кг	4700
Вес, кг	4500
