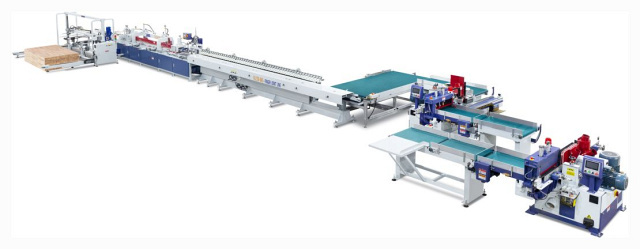

Автоматическая линия сращивания Beaver 150-3 Speed

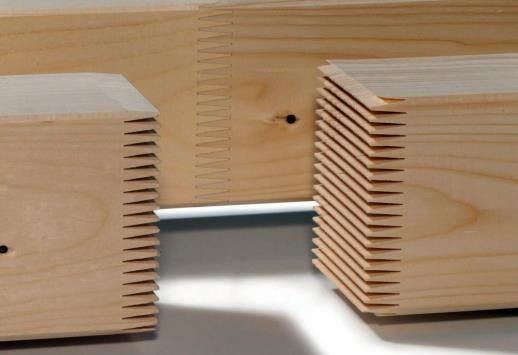

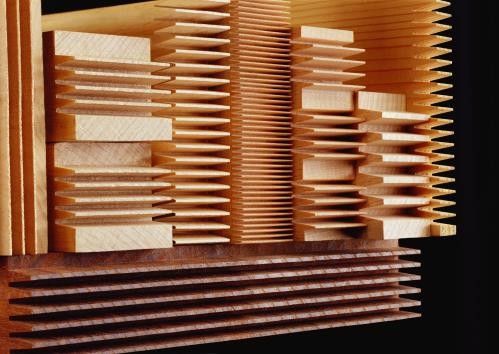

Автоматическая линия сращивания древесины по длине Beaver 150-3 Speed применяется для сращивания короткомерных брусков и ламелей длиной от 150 мм до 850 мм на зубчатое клеевое соединение с торцовкой готовых заготовок в заданный размер. Максимальный размер срощенной заготовки: 3 - 3,2 м. Автоматическая линия сращивания Beaver 150-3 Speed применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращенную заготовку заданного размера. Линия сращивания позволяет формировать различные зубчатые клеевые соединения в зависимости от расположения шипов по отношению к пласти склеиваемых заготовок и формировать заплечики по необходимости. Область применения Получаемые изделия

Область применения

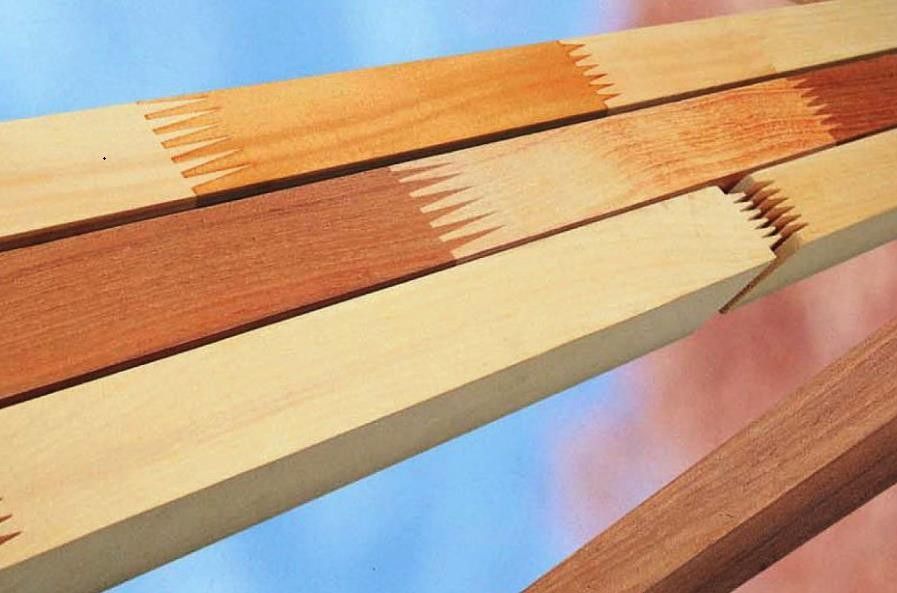

Автоматическая линия сращивания Beaver 150-3 Speed применяется на предприятиях по производству клееного мебельного щита, клееного строительного бруса, клееного оконного бруса, дверей, детских кроваток, двутавровой балки, погонажных изделий: сращивание вагонки, имитации бруса, наличников, поручней, доски пола и других изделий, где необходимо получить сращенную заготовку заданного размера. Получаемые изделия

Схемы обработки

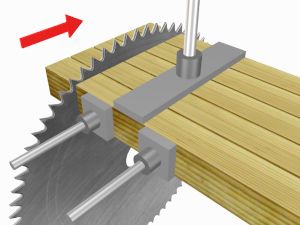

	Торцовка пакета ламелей и формирование заплечиков

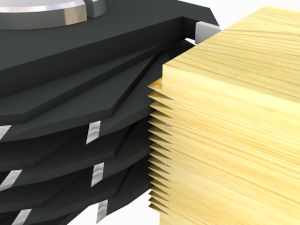

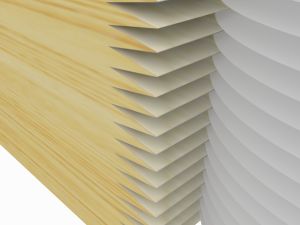

	Фрезерование шипа и формирование заплечиков

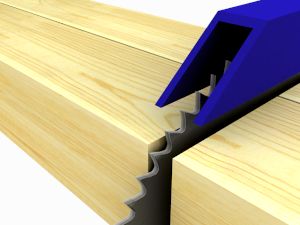

	Нанесение клея на торец с шипами заготовок после второго такта фрезерования

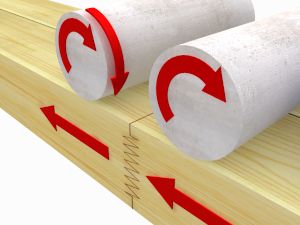

	Стыковка заготовок с предварительным прессованием

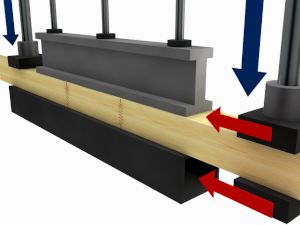

	Основное прессование
	Торцевание заготовки

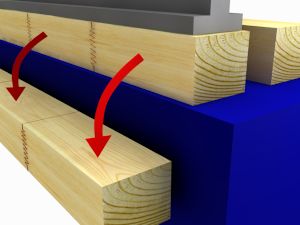

	Выгрузка сращённой заготовки на приемные лучи

Конструктивные особенности

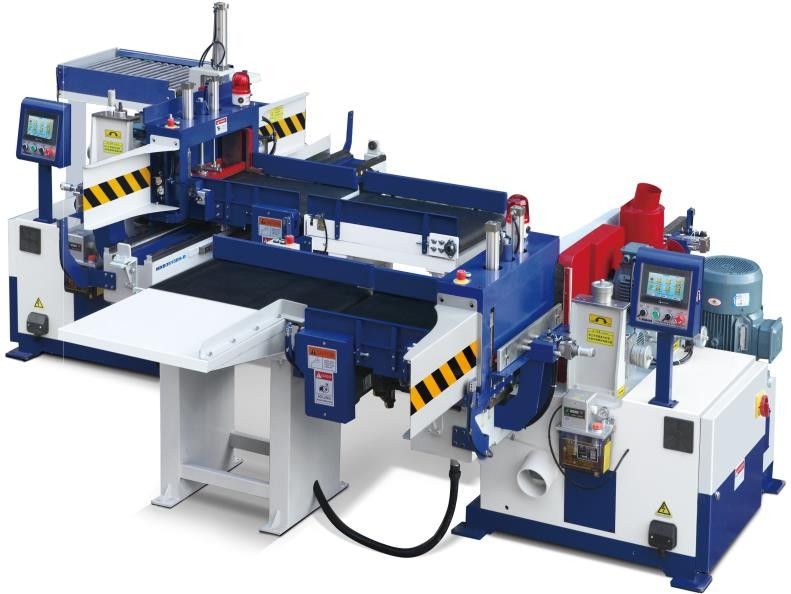

	Автоматическая шипорезная группа Линия сращивания оснащена высокоскоростной автоматической шипорезной группой с шириной каретки 590 мм. По желанию заказчика линию можно оснастить шипорезной группой с серводвигателями. В зависимости от этого и параметров заготовок на линии можно достигать производительности от 4 до 5 циклов в минуту.

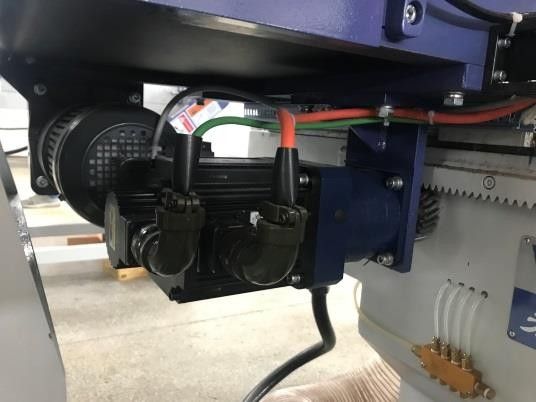

	Увеличенная скорость перемещния кареток Перемещение каретки электромеханическое по зубчатой рейке Подача осуществляется с помощью сервопривода, что позволяет увеличить скорость обработки пакета заготовок и исключает перекос стола.

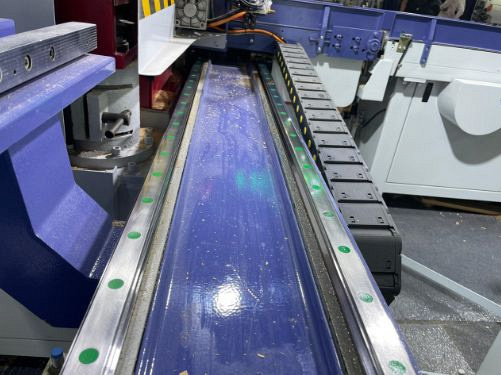

	Высокоточные линейные направляющие повышенной жесткости За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения каретки. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	Дополнительный приводной конвейер Обеспечивает непрерывную работу шипорезных станков.

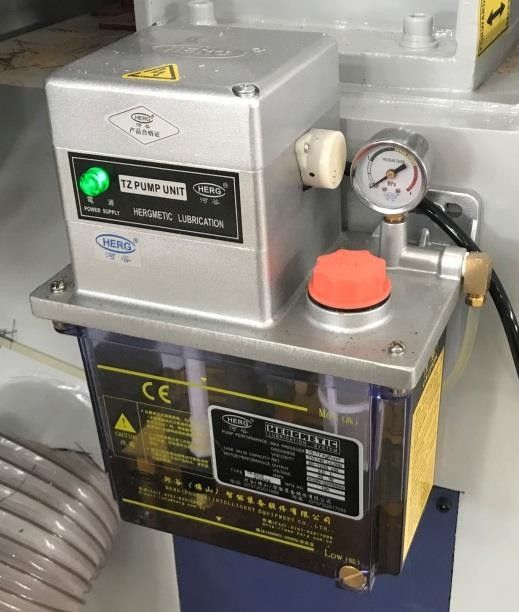

	Автоматический насос Автоматическая смазка узлов шипорезной группы.

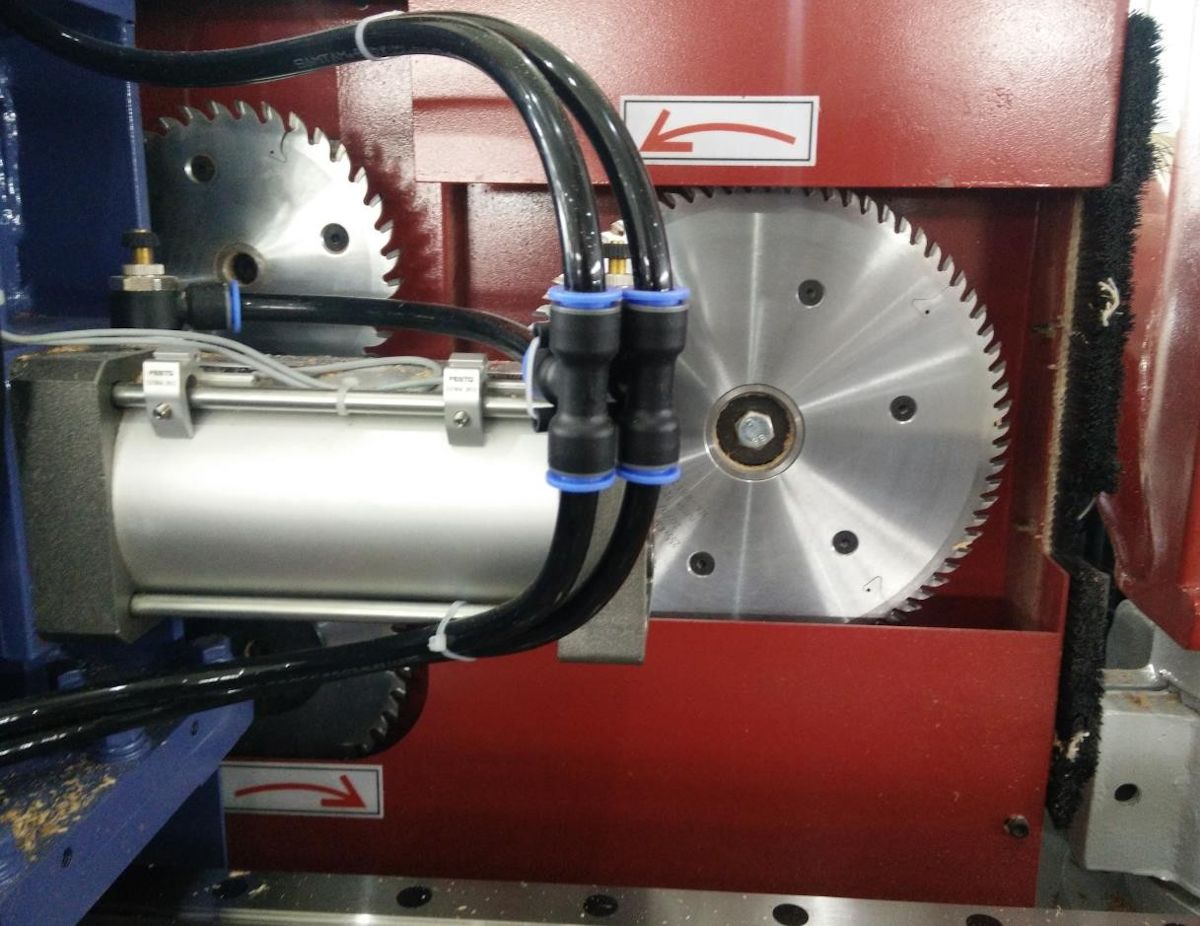

	Основные и подрезные пилы Позволяют формировать заплечики на заготовках, необходимые при дальнейшем их использовании в производстве мебельного клееного щита. Имеют независимые электродвигатели.

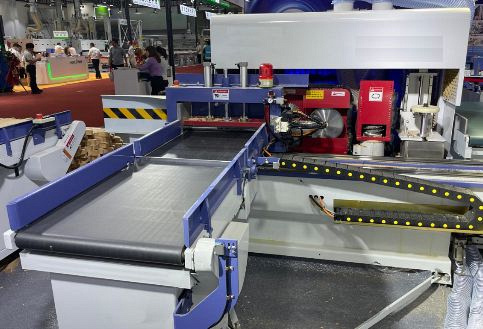

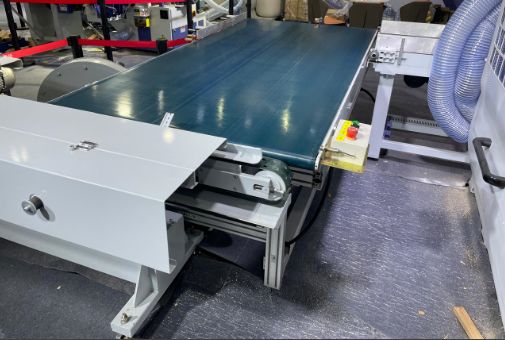

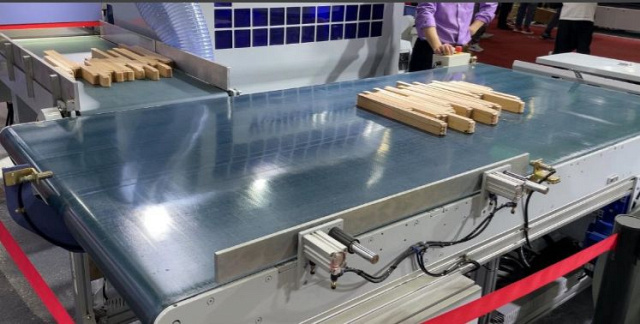

	Система передачи заготовок в пресс Состоит из конвейера и ленточного транспортера с системой опрокидывания заготовок на пласть. Благодаря такой системе происходит беспрерывная работа и достигается максимальная производительность линии сращивания.

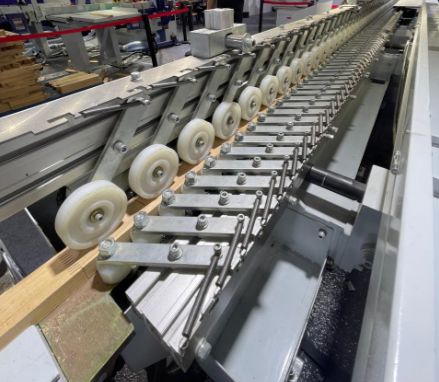

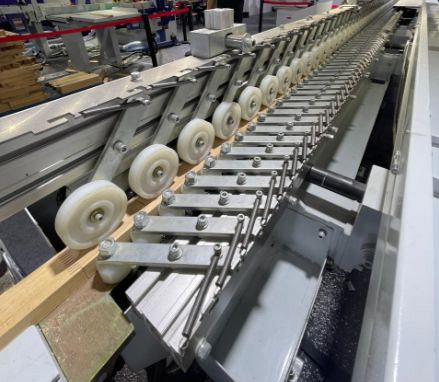

	Цепной конвейер Оснащен мощной цепью и системой роликов для предварительного наживления и прессования заготовок перед прессом.

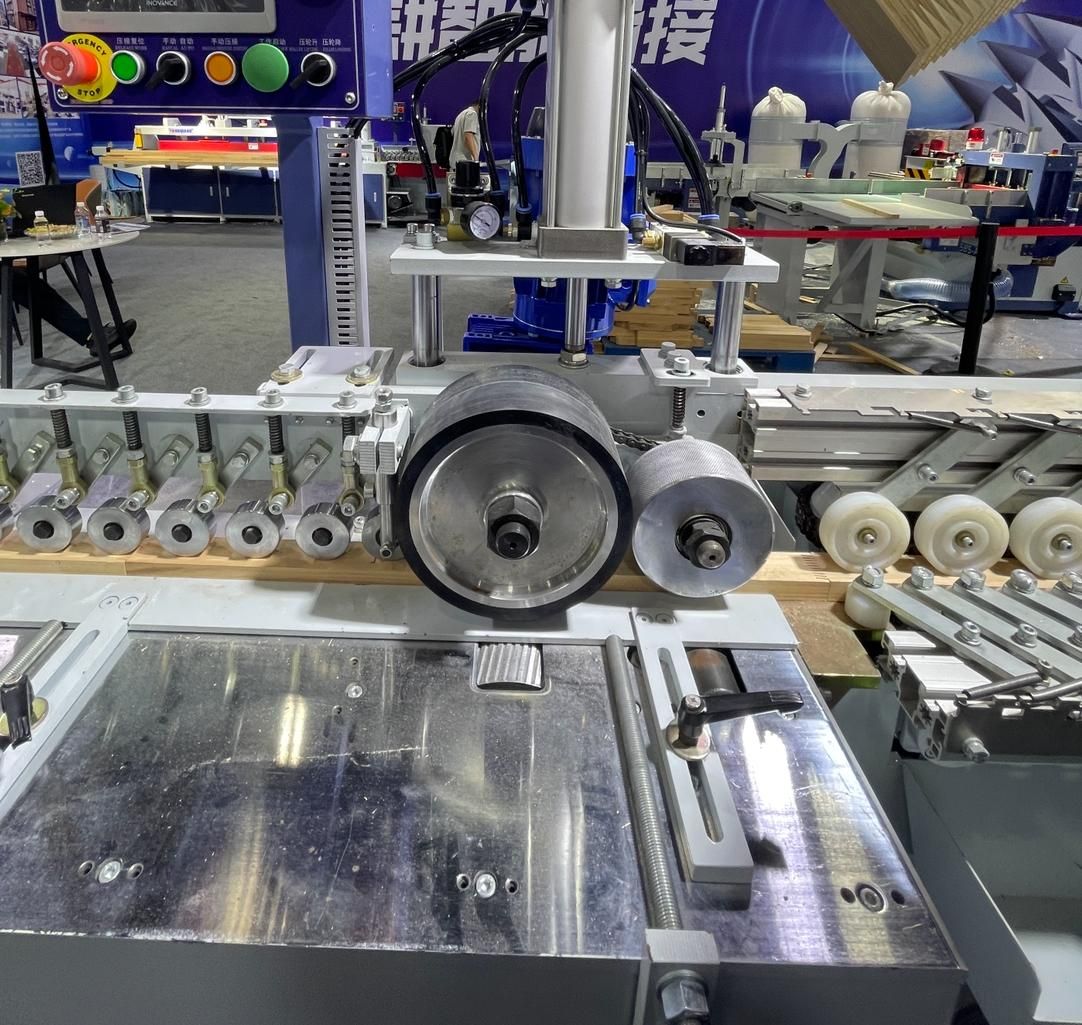

	Подпрессовочный узел Приводные скоростные подающие вальцы большого диаметра сверху и снизу заготовки. Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводной ленты с механическими прижимами и приводных рифленых вальцов увеличенного диаметра.

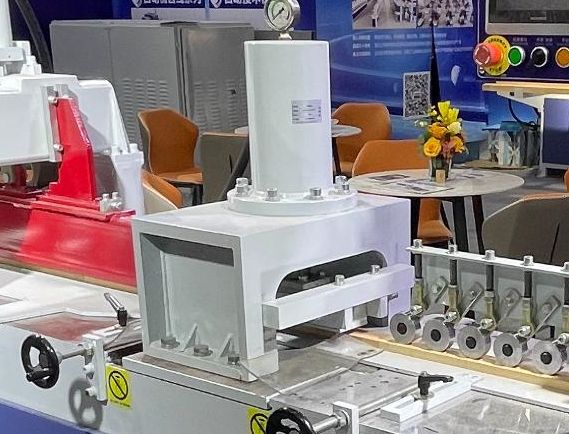

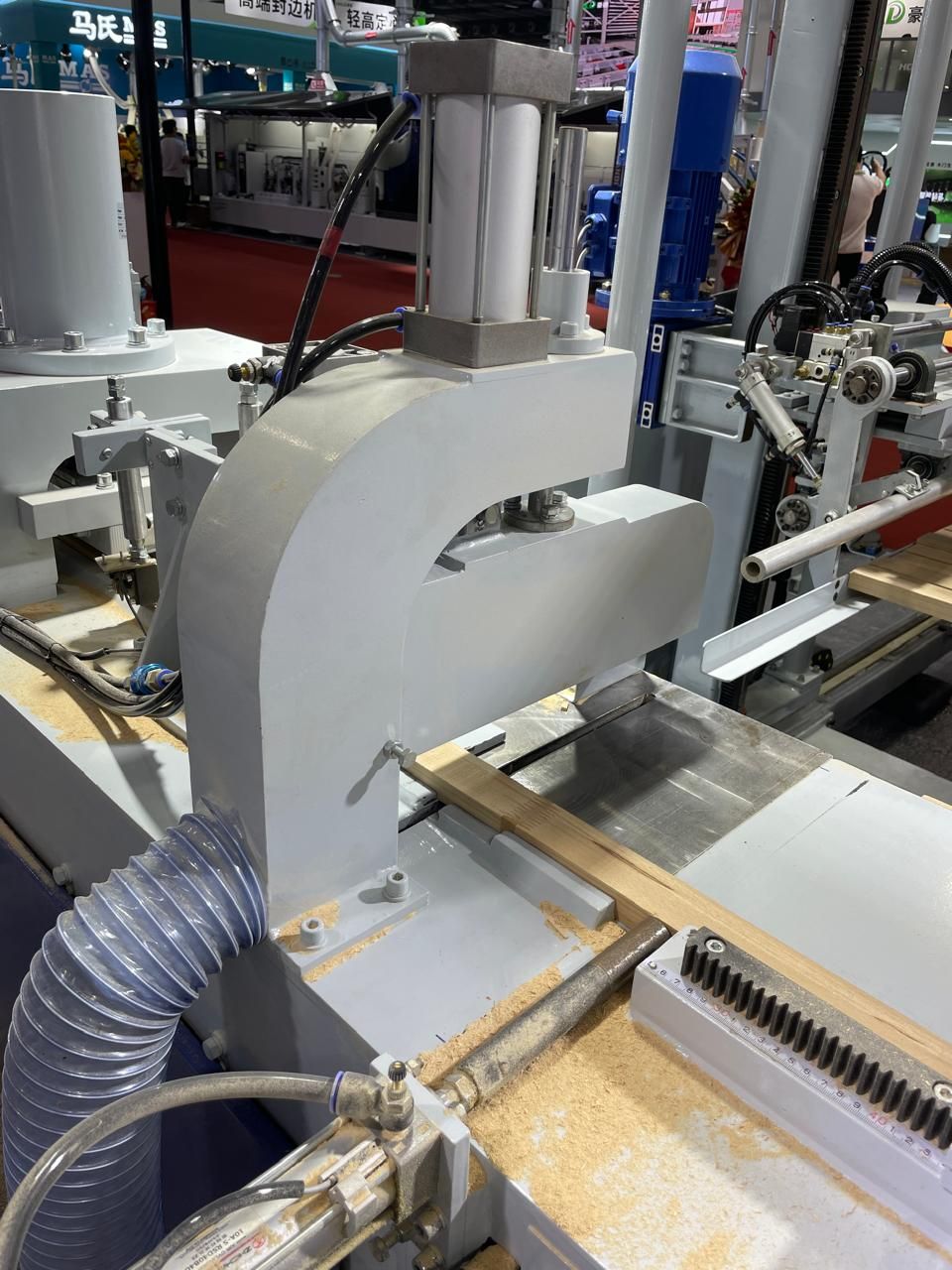

	Стационарный гидроприжим Обеспечивает полную неподвижность крайней ламели в процессе прессования.

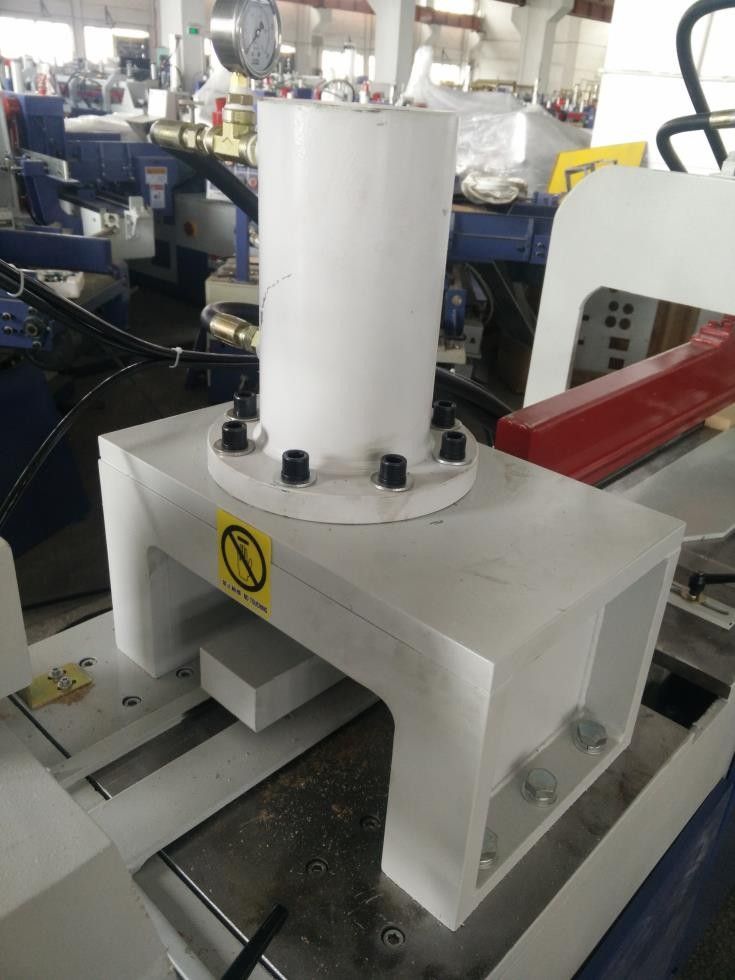

	Подвижный гидроприжим Установлен на передвижной площадке, создавая усилие прессования до 7 тонн. Благодаря такому усилию сращѐнная заготовка имеет максимальную прочность в местах соединения на минишип.

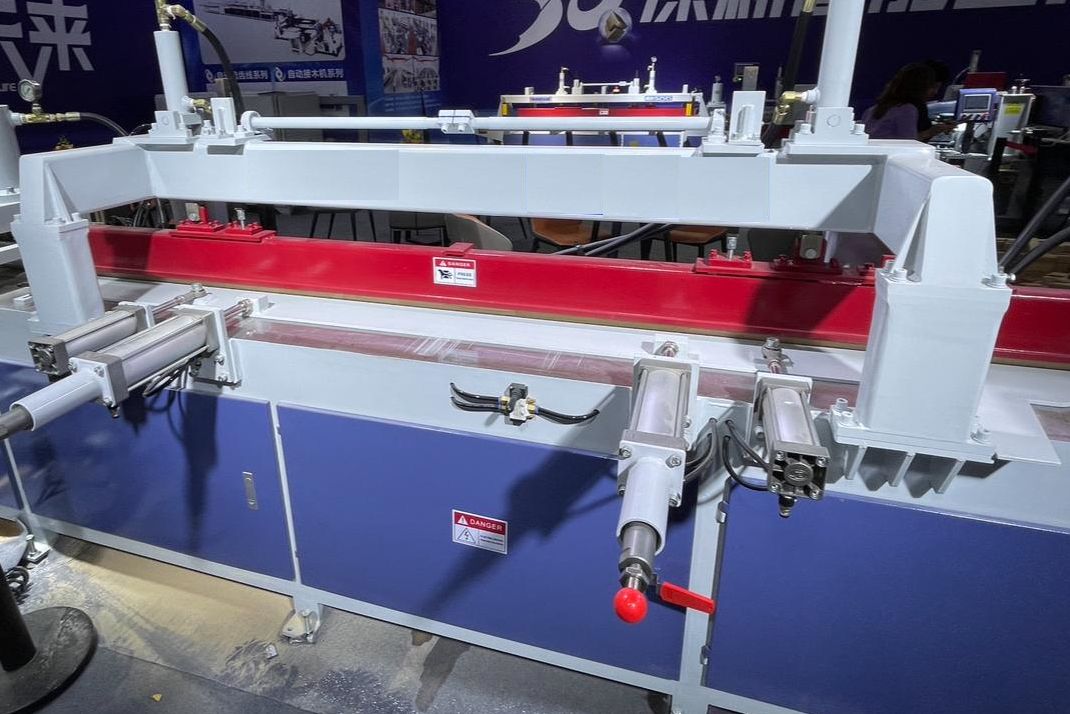

	Фиксация заготовки при прессовании Стабильная фиксация в горизонтальной плоскости 2-мя пневмоцилиндрами и сверху мощной прижимной балкой с 2 – мя гидроцилиндрами.
	Торцовочный узел После достижения необходимой длины сращѐнная заготовка торцуется в размер пилой с нижним подъѐмом.

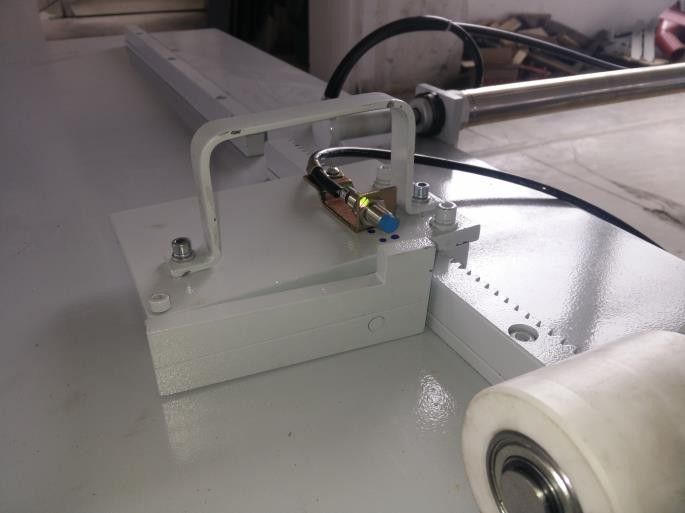

	Концевой датчик Определяет длину сращѐнной заготовки. Перемещается по зубчатой направляющей. В базовой комплектации приемный стол и направляющая рассчитаны под сращѐнную заготовку длиной до 6000 мм. Пресс оснащен дополнительными датчиками для одновременного сращивания нескольких более коротких заготовок с промежуточным резом

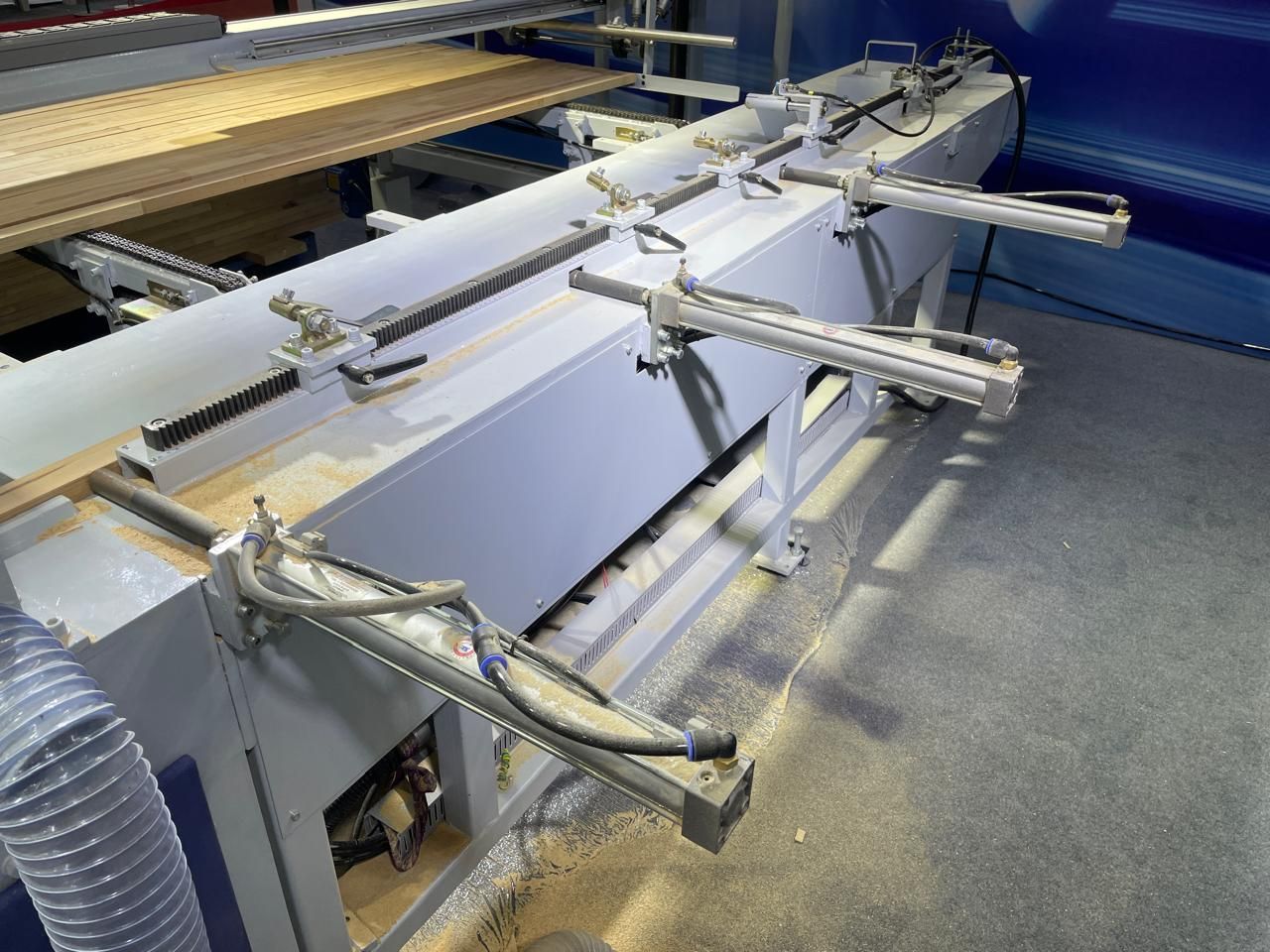

	Боковые толкатели Оснащены мощными пневмоцилиндрами с рабочим ходом до 150 мм для быстрой выгрузки сращѐнной заготовки на приемный стол.

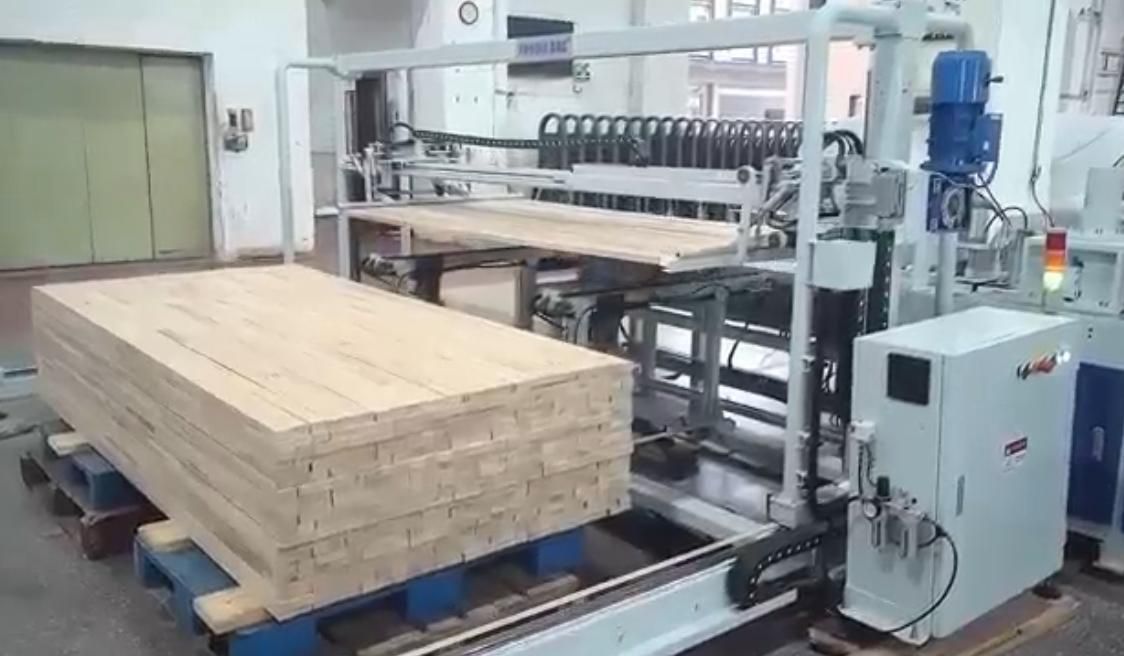

	Автоматический укладчик Позволяет автоматизировать процесс выгрузки сращѐнных заготовок, исключая 2 человек на приемке заготовок.

Комплектация

Дополнительная

	Аспирация УВП-3000 Минимально Применяется к прессам для сращивания для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов
	Инструмент Фрезы для сращивания BLACKSMITH Предназначены для нарезки шипов для сращивания по длине в заготовках из древес Beaver 150-3 Speedины твердых и мягких пород. Веерное расположение фрез обеспечивает плавное (без ударов) фрезерование, что значительно улучшает качество шипового соединения. Набор пакета осуществляется по желанию заказчика в зависимости от высоты сращивания.
	Заточное оборудование IRONMAC-250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Описание Ironmac-250

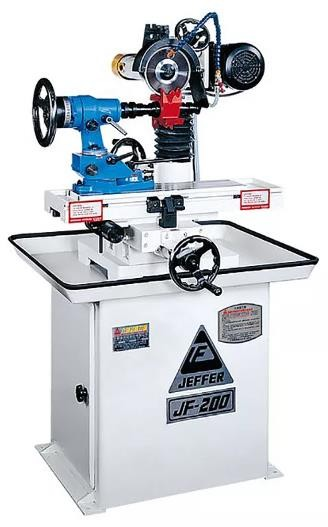

	Заточное оборудование JEFFER-200 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Описание Jeffer-200

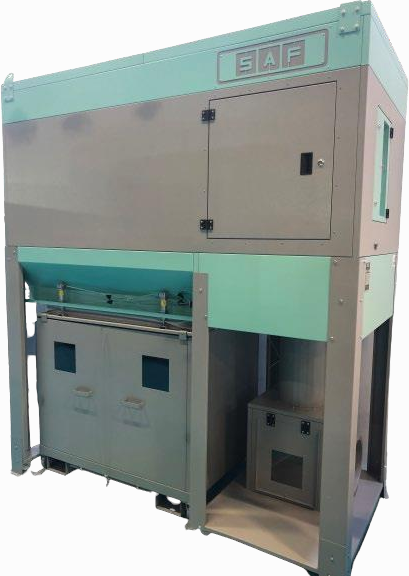

	Рукавный фильтр FPC-6500K, 10000K, 12500K EcoWood (Турция) Оптимально Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC

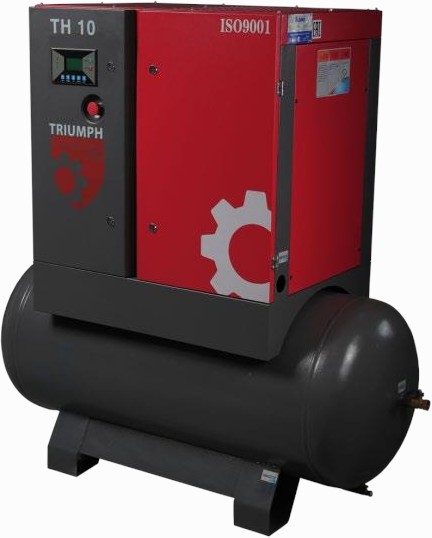

	Винтовой компрессор TRIUMPH TH 7,5/8 R500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R 500L

Технические характеристики

Характеристика	Значение
Максимальная длина сращенной заготовки, мм	2000 - 3200
Ширина рабочего стола шипорезных станков (ширина пакета), мм	590
Максимальная ширина заготовки (ширина пакета), мм	150
Минимальная толщина заготовки (высота пакета), мм	20
Минимальная ширина заготовки (в прессе), мм	30
Максимальная толщина заготовки (в прессе), мм	80
Максимальное усилие при прессовании, кг	7000
Минимальная длина ламели до прессования, мм	150
Максимальная длина ламели до прессования, мм	820
Посадочный диаметр шипорезных шпинделей, мм	50
Частота вращения шипорезных шпинделей, об/мин	5600
Посадочный диаметр торцовочных и подрезных валов, мм	30
Частота вращения торцовочных и подрезных валов, мм	4500
Автоматический укладчик, кВт	1,1 х 2 + 0,75
Шипорезные шпиндели, кВт	2 х 15
Торцовочные шпиндели, кВт	2 х 5,5
Подрезные шпиндели, кВт	3 х 0,75
Подающие столы и конвейеры шипорезной группы, кВт	2 х 0,75
Конвейер пресса, кВт	2 x 1,8
Ленточный конвейер, кВт	2,25
Роликовый конвейер, кВт	1,85
Цепной конвейер, кВт	7,5
Гидромотор пресса, кВт	5,5
Торцовочный шпиндель пресса, кВт	2,2
Суммарная мощность, кВт	72,4
Давление воздуха в пневмосистеме, бар	6 - 8
Производительность аспирации для удаления стружки, м3/час	9000
Длина, мм	22 000
Ширина, мм	6000
Высота, мм	1700
