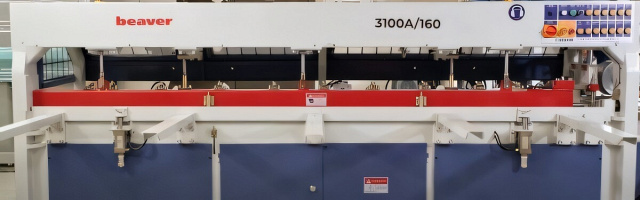

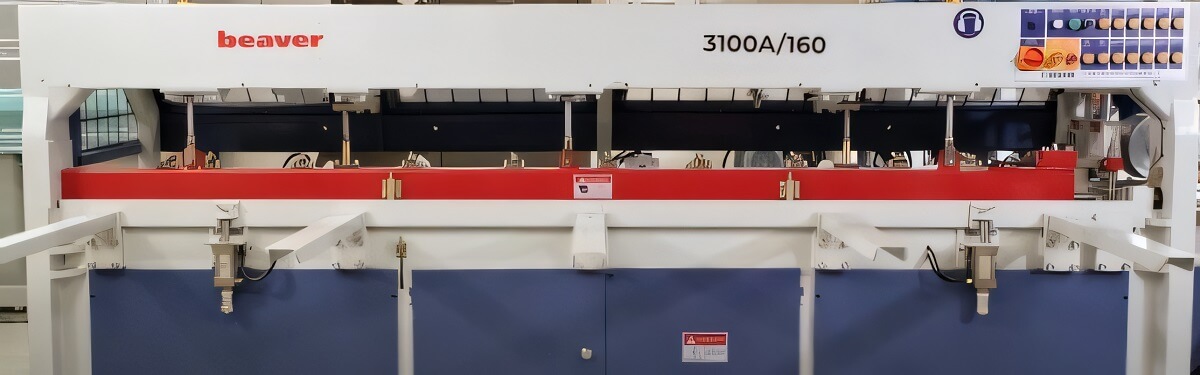

Автоматические прессы для сращивания по длине Beaver. Серия PSK 3100А (6000A) PSK 9000А

Предназначен для продольного сращивания на зубчато-клеевое соединение в соответствии с ГОСТ 19414-90 короткомерных брусков из древесины с предварительно нарезанными шипами и торцовки заготовок в размер. На прессе осуществляются на двух позициях следующие операции в автоматическом режиме: Расположение шипов с заплечиками по отношению к пласти склеиваемых заготовок может быть горизонтальным и вертикальным. Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах. Область применения Получаемые изделия

Область применения

Идеально подходит для применения на предприятиях и в цехах по производству клееных оконных брусков для производства оконных блоков, клееного мебельного и строительного щита, погонажных изделий, дверных блоков, клееного строительного бруса для деревянного домостроения, производству мебели и на других деревообрабатывающих производствах. Получаемые изделия

Схемы обработки

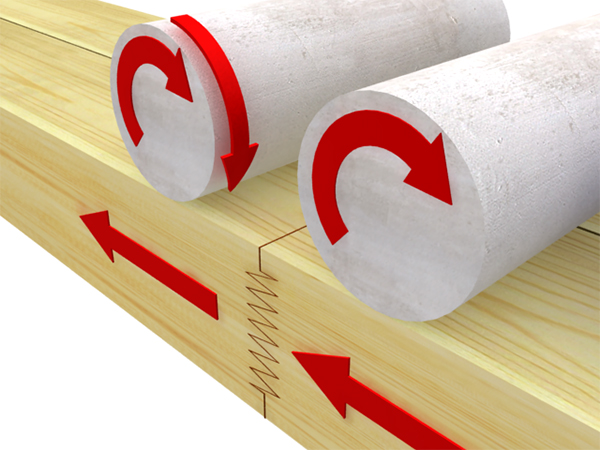

	Предварительное наживлением

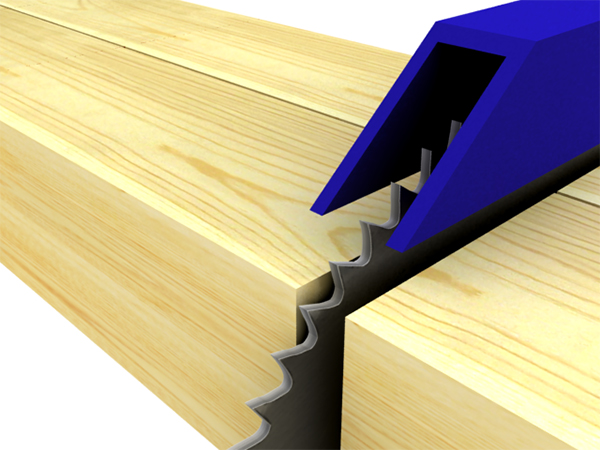

	Торцевание заготовки

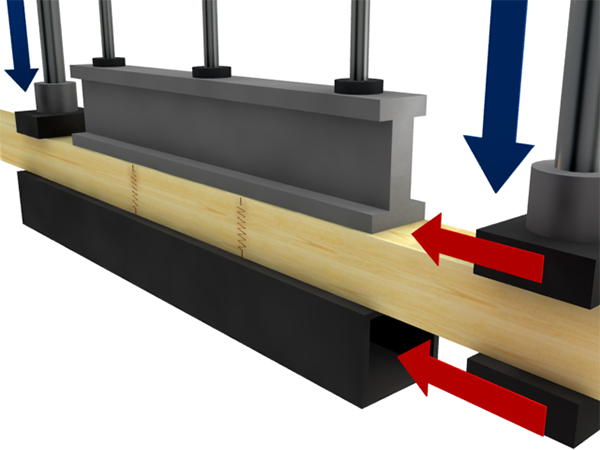

	Основное прессование

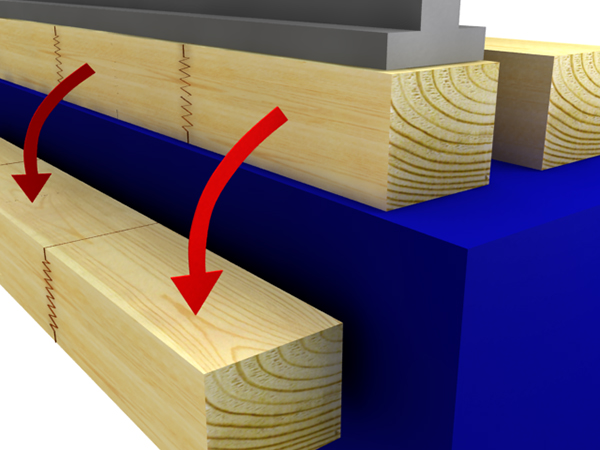

	Выгрузка сращённой заготовки

Конструктивные особенности

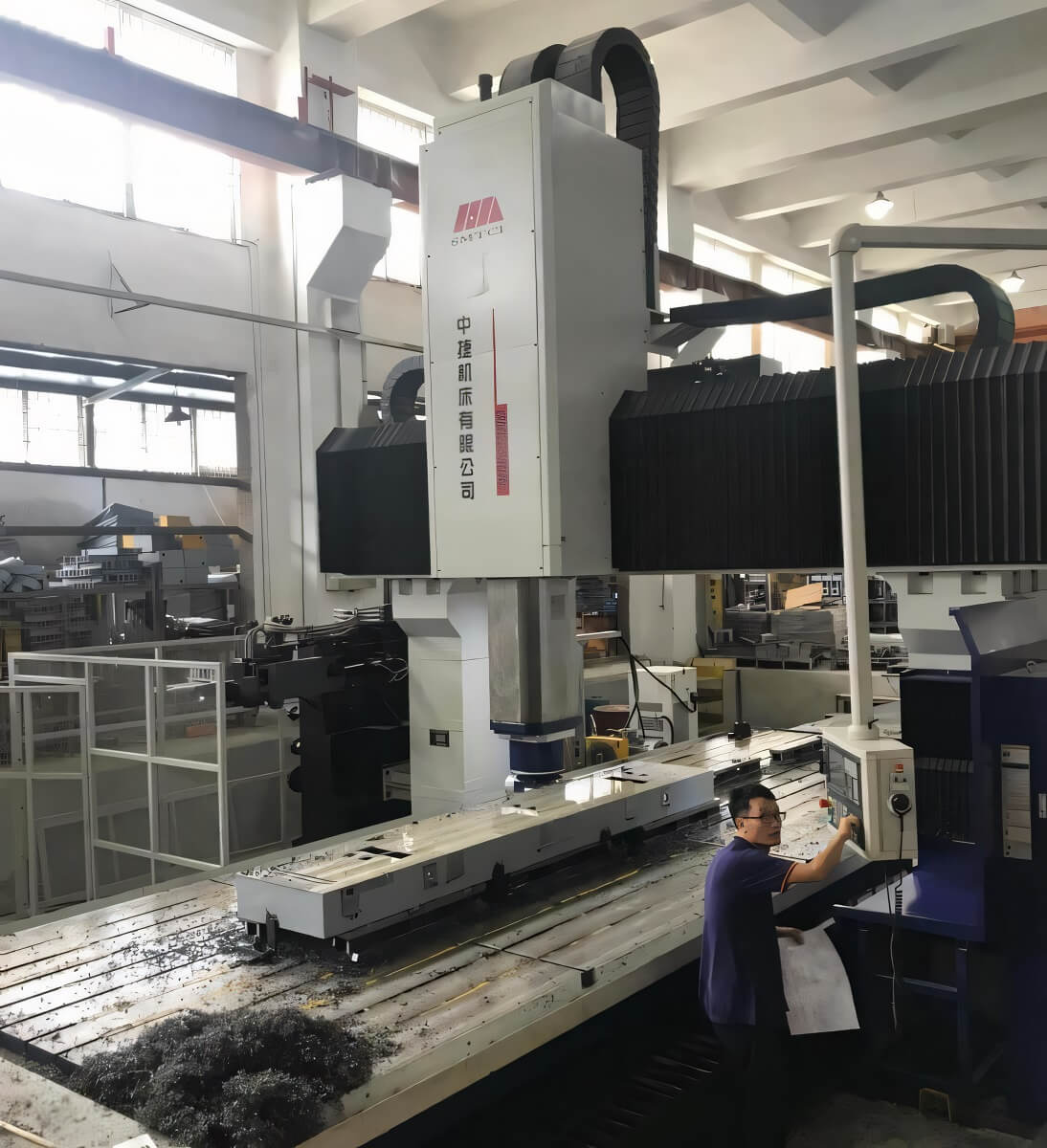

	Массивная станина Массивная станина, прошедшая точную механическую обработку за 1 устнов, а также специальную термическую обработку для снятия внутренних напряжений металла. Станины станков BEAVER гарантируют жесткость, сохранение геометрических параметров на протяжении многих лет работы оборудования. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса. Достигается долговечность эксплуатации пресса без потери точностных параметров.

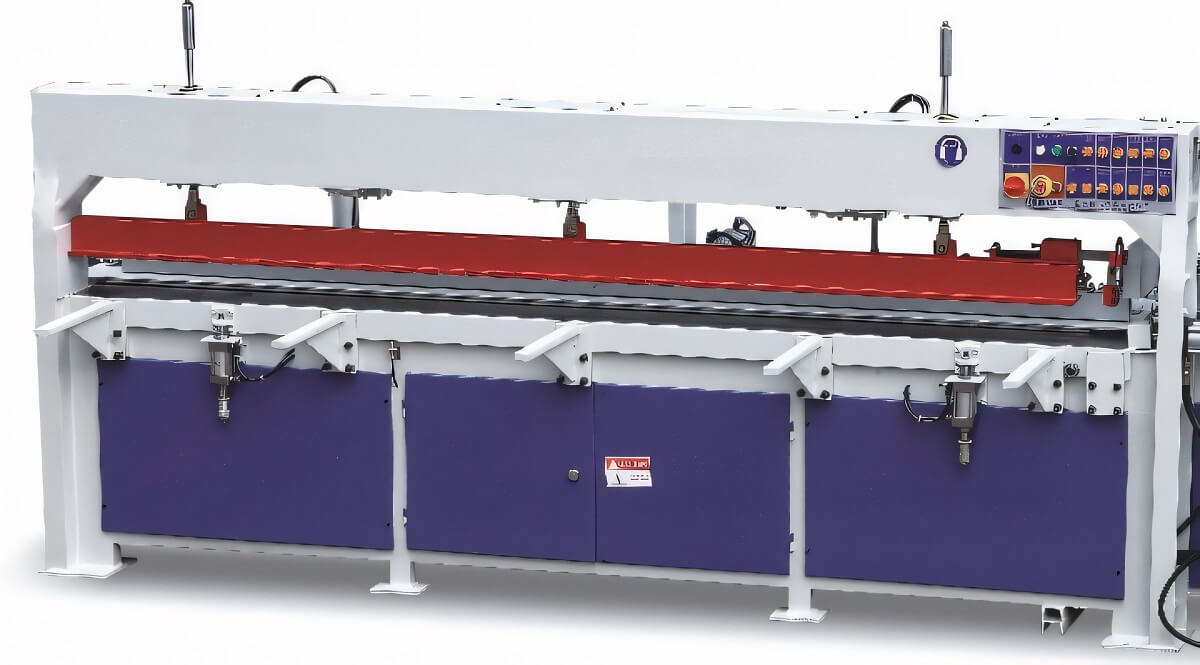

	Двухпозиционный рабочий стол На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса.

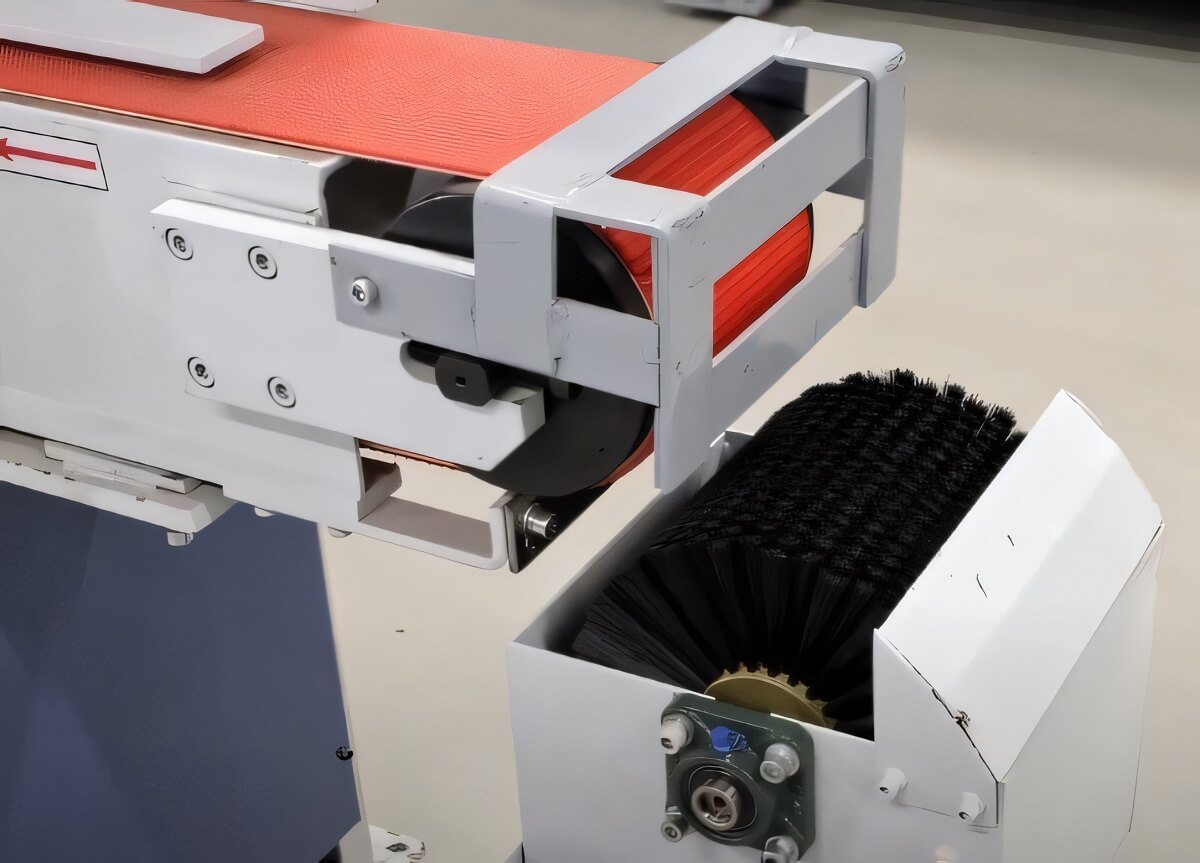

	Щетка с ванной Приводная щетка устанавливается перед подающим ленточным конвейером и служит для непрерывной очистки конвейерной ленты от излишков клея от заготовок.
	Конвейер подачи ламелей из магазина Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.

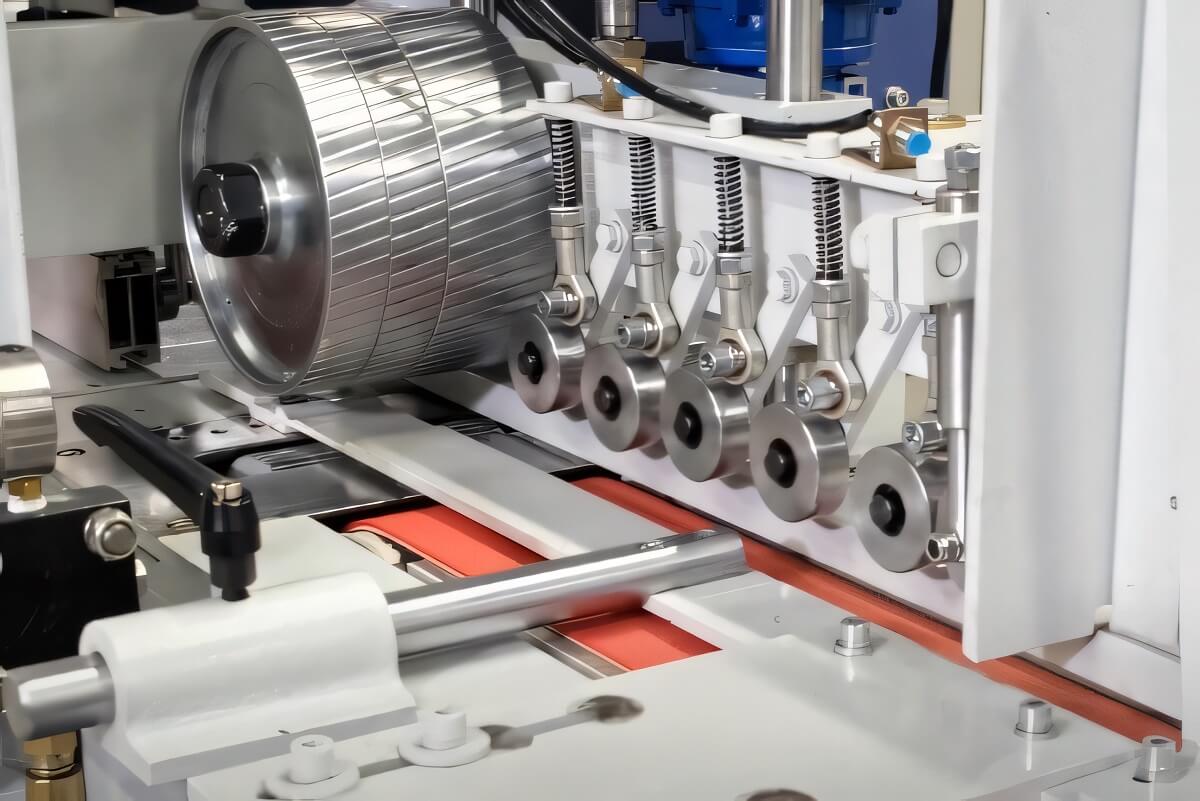

	Механизм предварительного наживления ламелей Подача ламелей с предварительным наживлением на минишип в пресс сращивания осуществляется с помощью приводных рифленых вальцов с пневматическим прижимом верхних вальцов. Обеспечивается беспрерывная подача и надежное формирование плети из ламелей с предварительным натягом, что гарантирует точную отрезку плети на заданный размер.

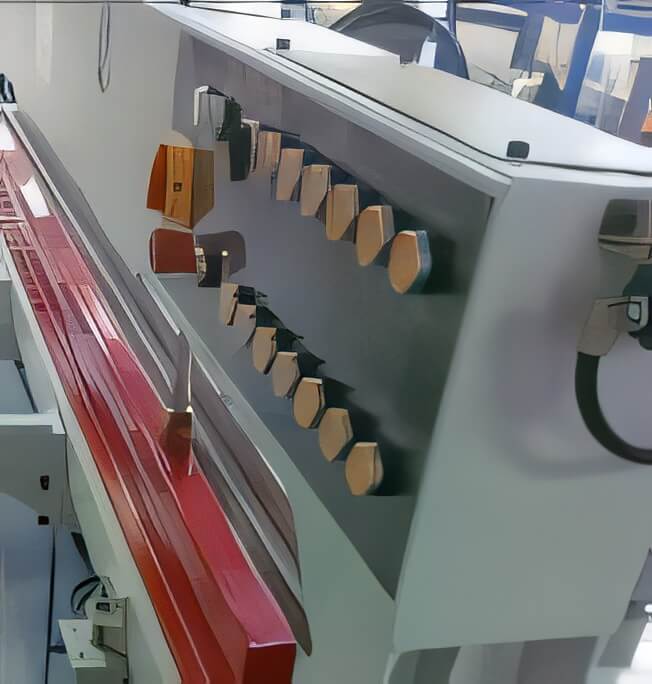

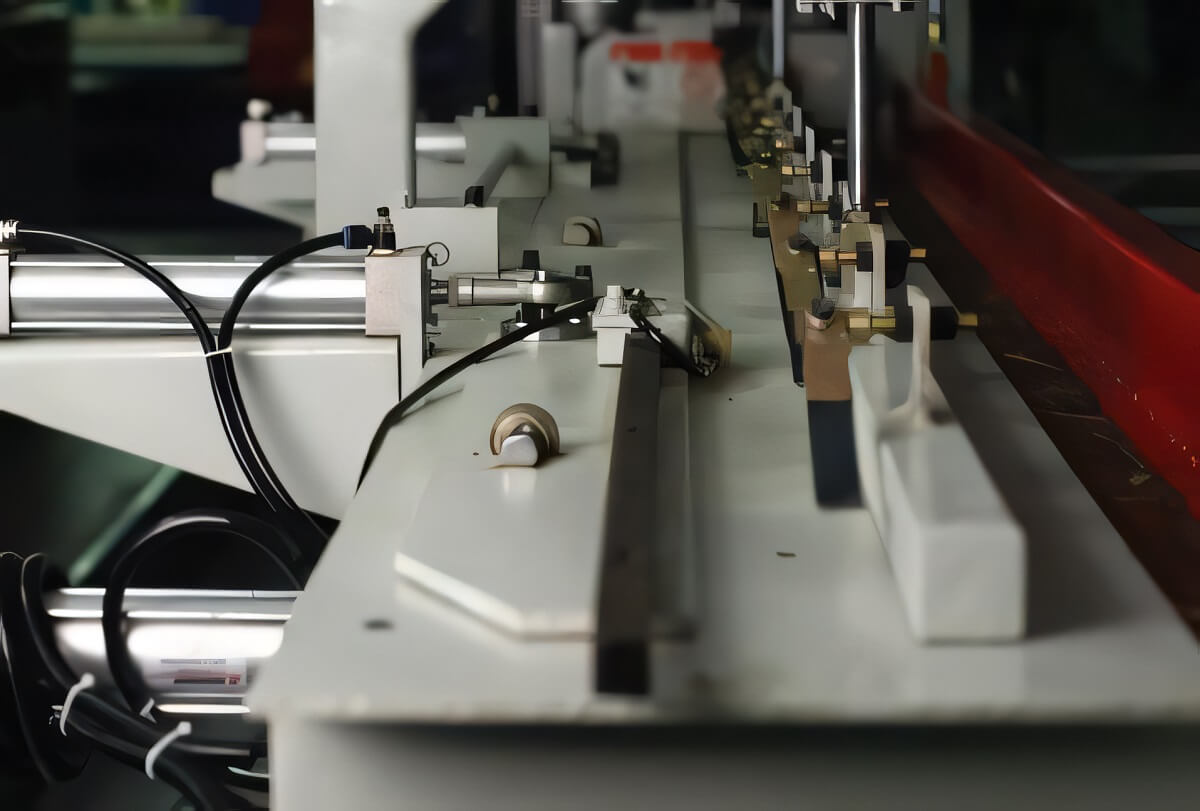

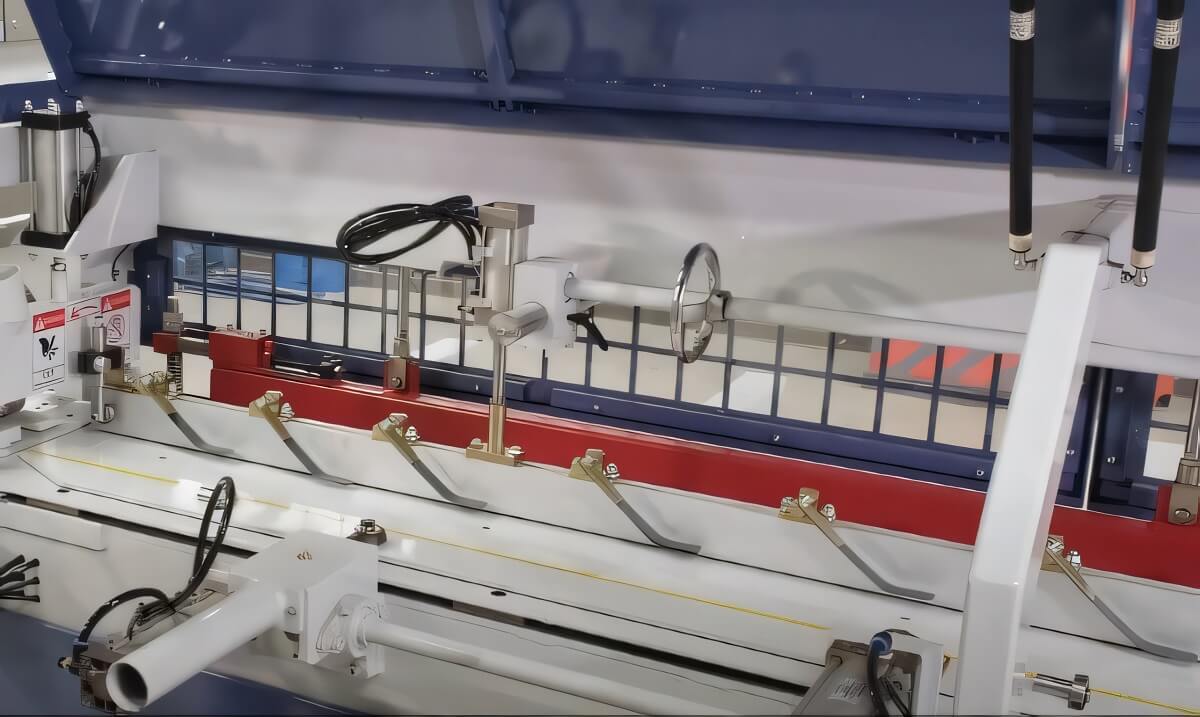

	Боковой ограничитель плети в зоне набора Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку.

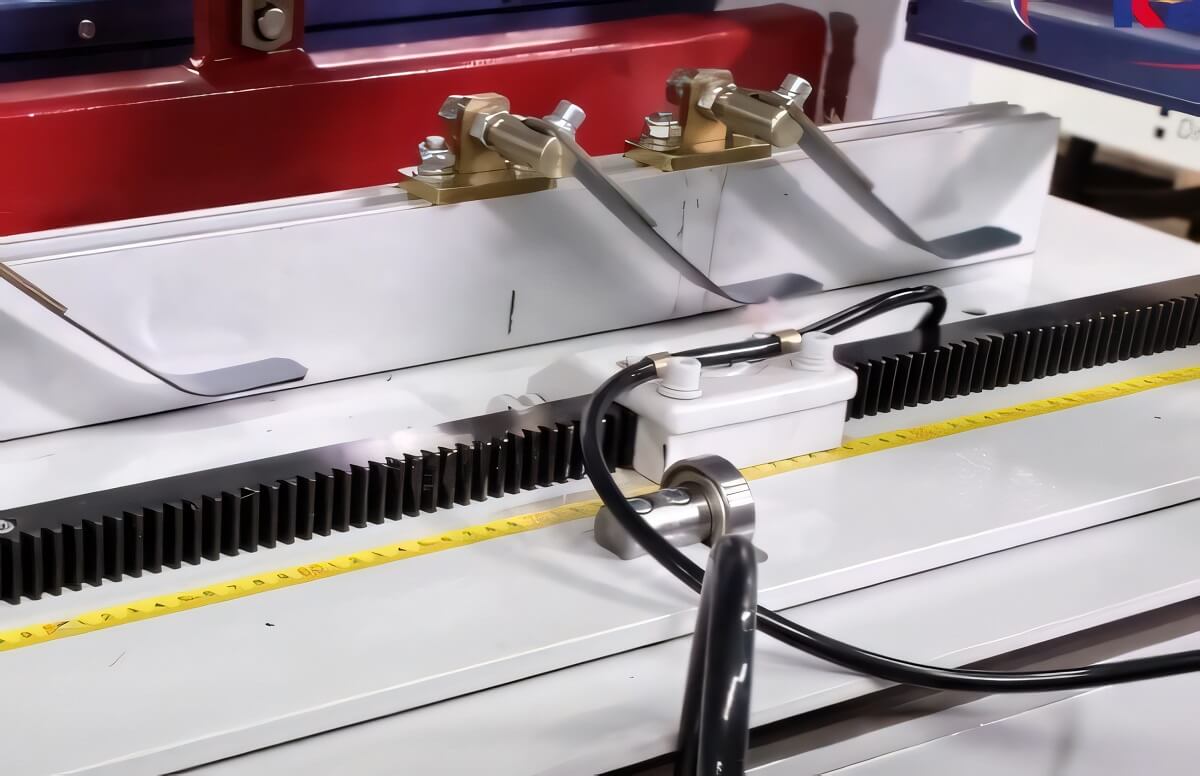

	Настройка длины получаемой плети На зубчатой рейке регулируется положение перемещаемого упора с концевым выключателем. Срабатывание выключатель дает команду на прижим набранной плети и ее торцовку.

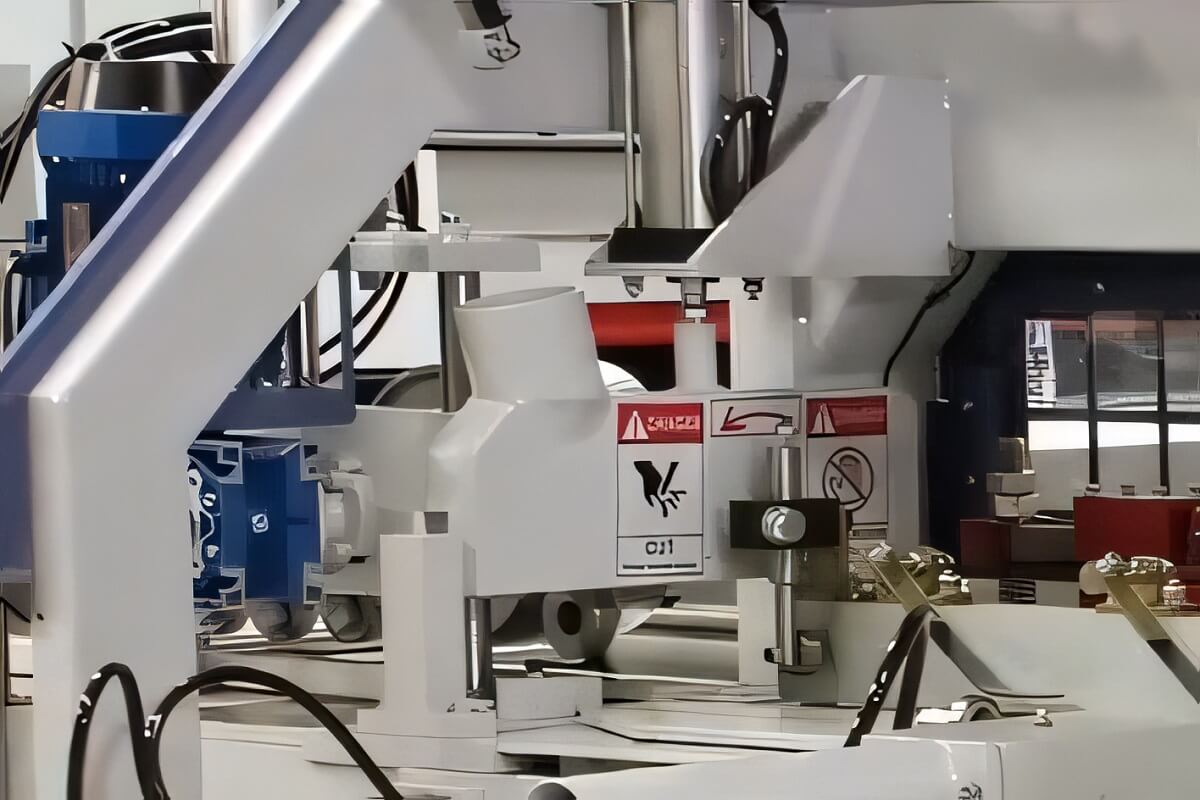

	Ограждение пилы и прижим плети Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра.
	Торцовочный узел Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции.

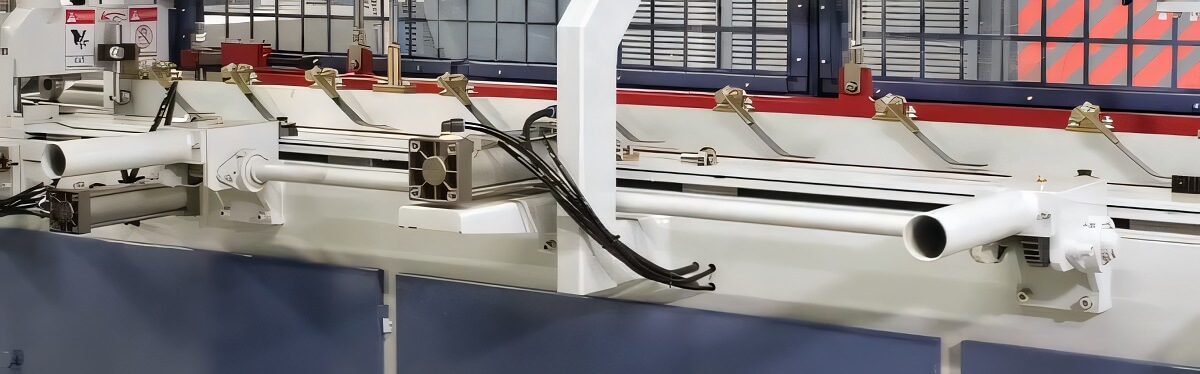

	Сталкиватель плети в зону прессования Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи.
	Боковой прижим плети Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети.

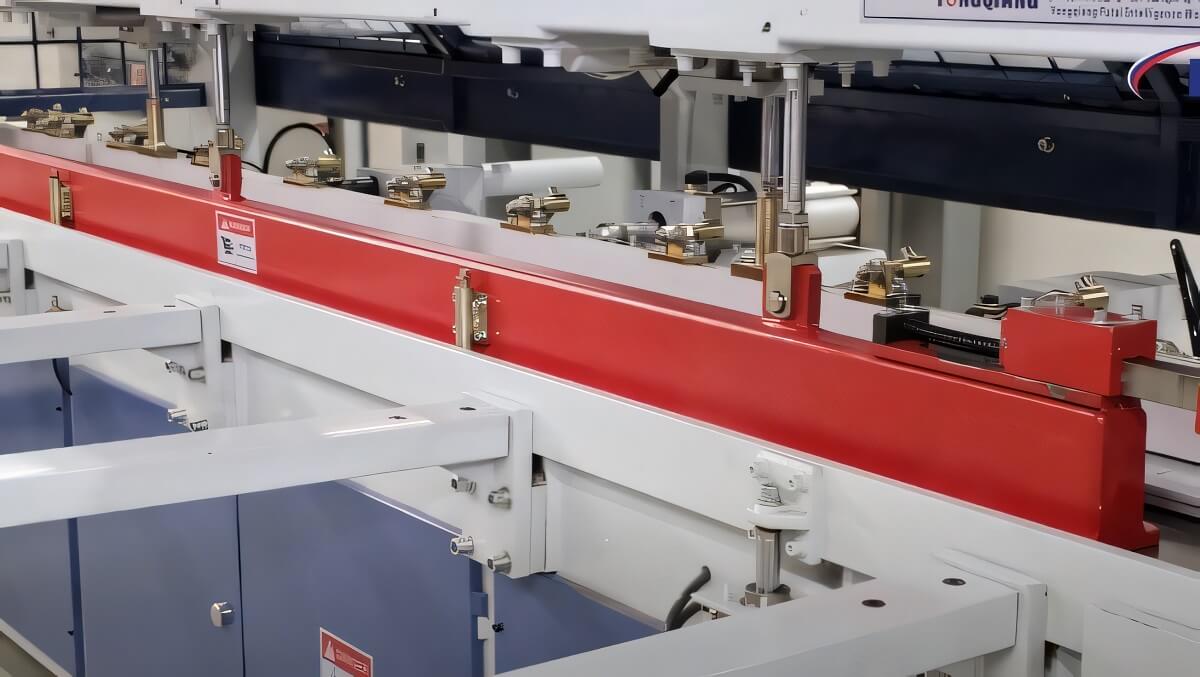

	Верхний прижим плети Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием.

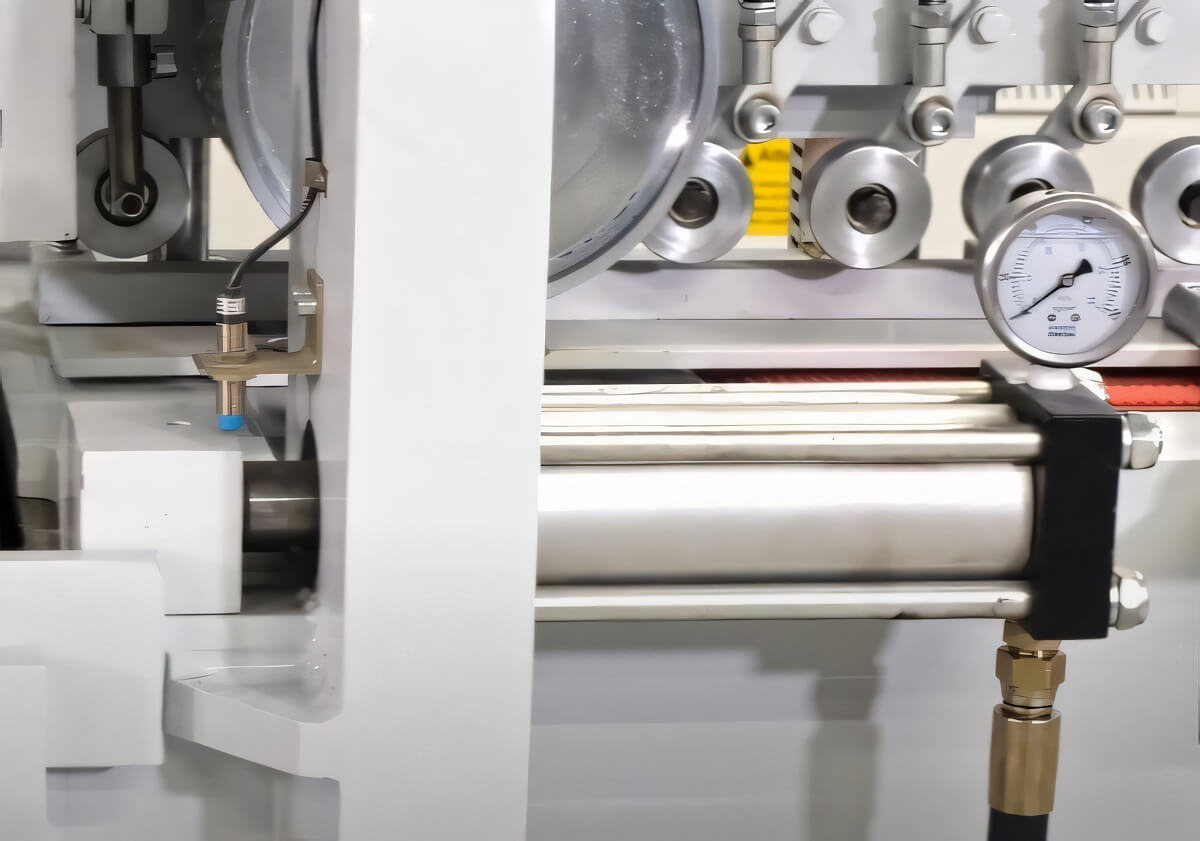

	Мощный гидроцилиндр прессования Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.

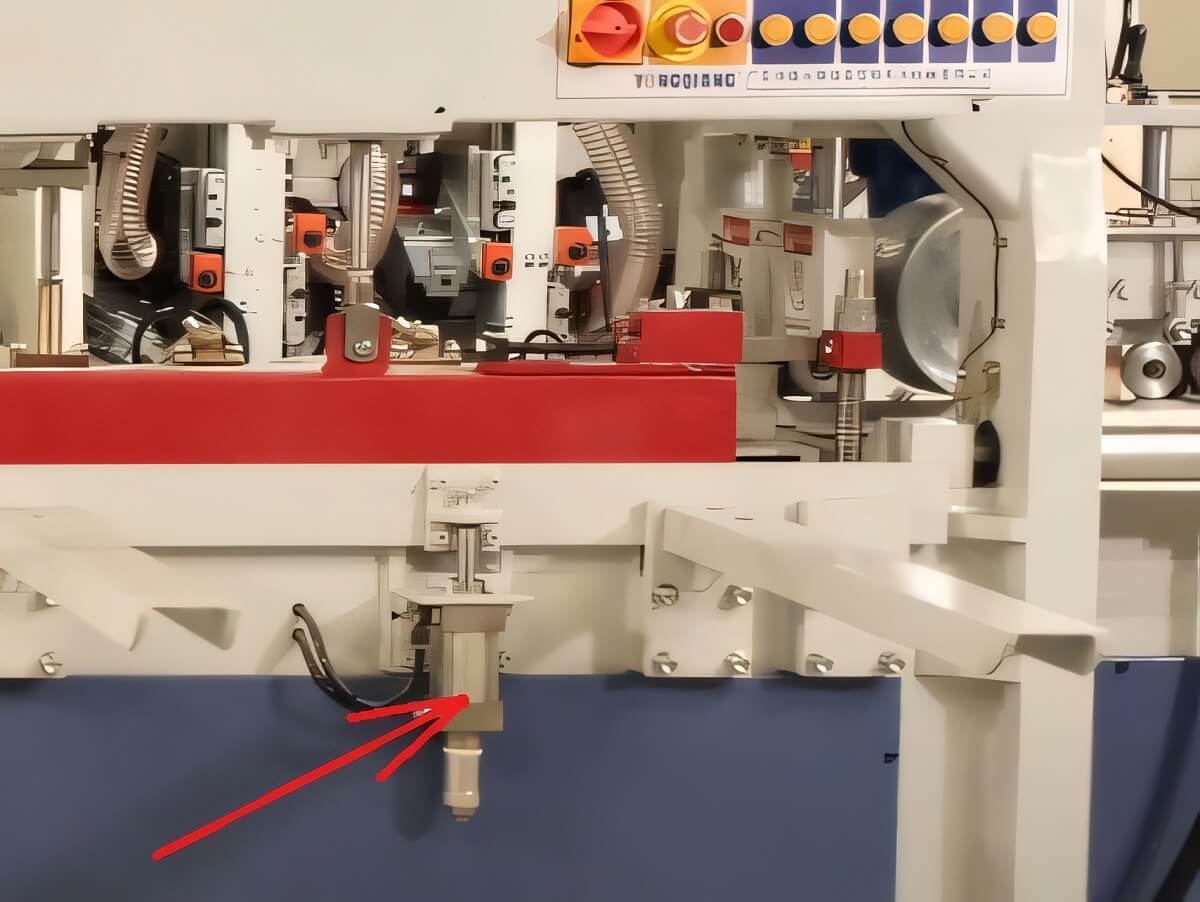

	Прессование двух заготовок одновременно (кроме PSK 3100A) За счет промежуточного выдвижного упора, расположенного на зубчатой рейке боковой базовой линейки в зоне набора, имеется возможность получать две сращенные плети различной длины с промежуточной торцовкой.

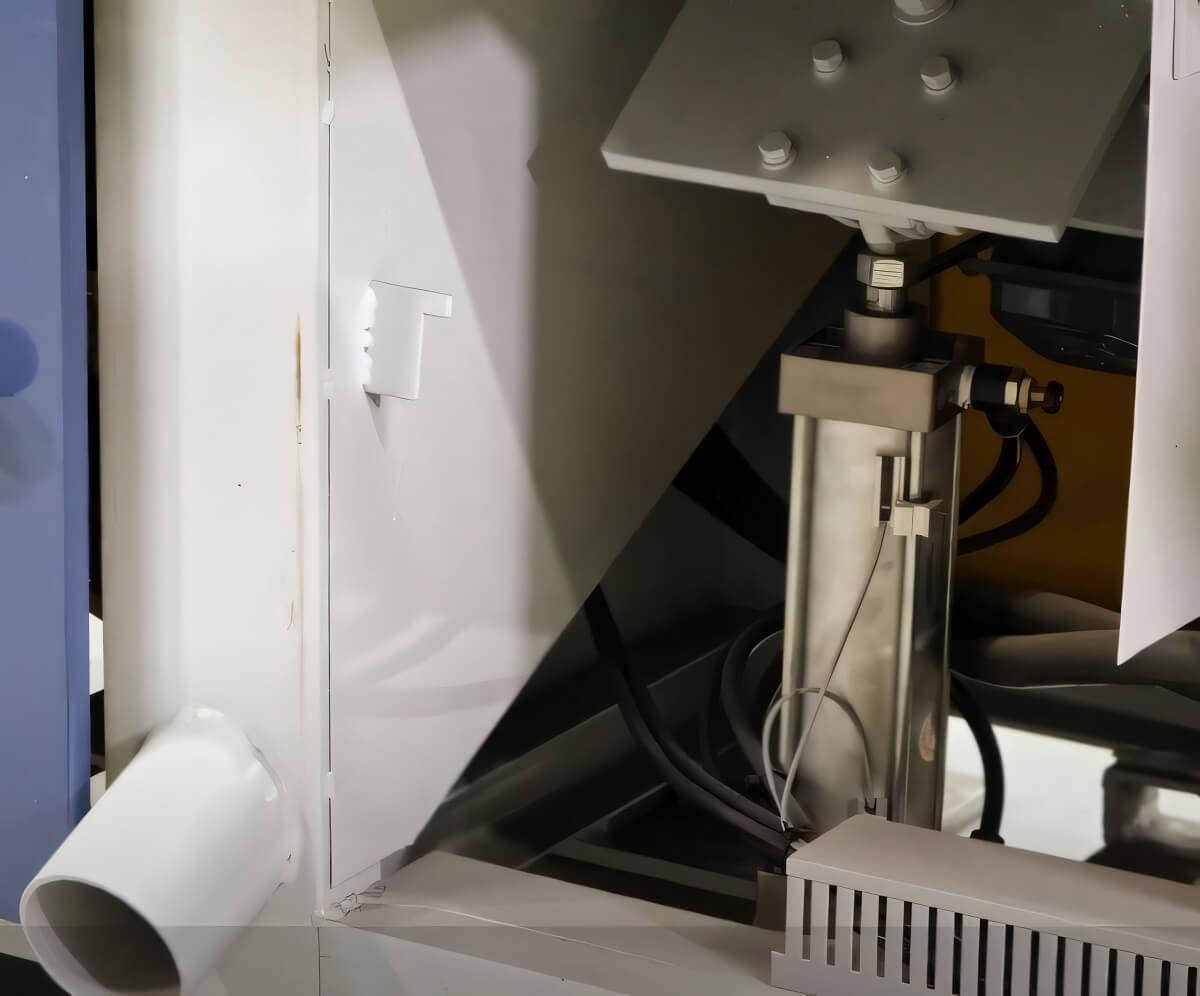

	Боковая опускаемая планка При выталкивании готовой плети из зоны прессования, боковая базирующая планка автоматически опускается при помощи 2 пневматических цилиндров.
	Приемные столы Готовая плеть выталкивается на приемные устанавливаемые столы.

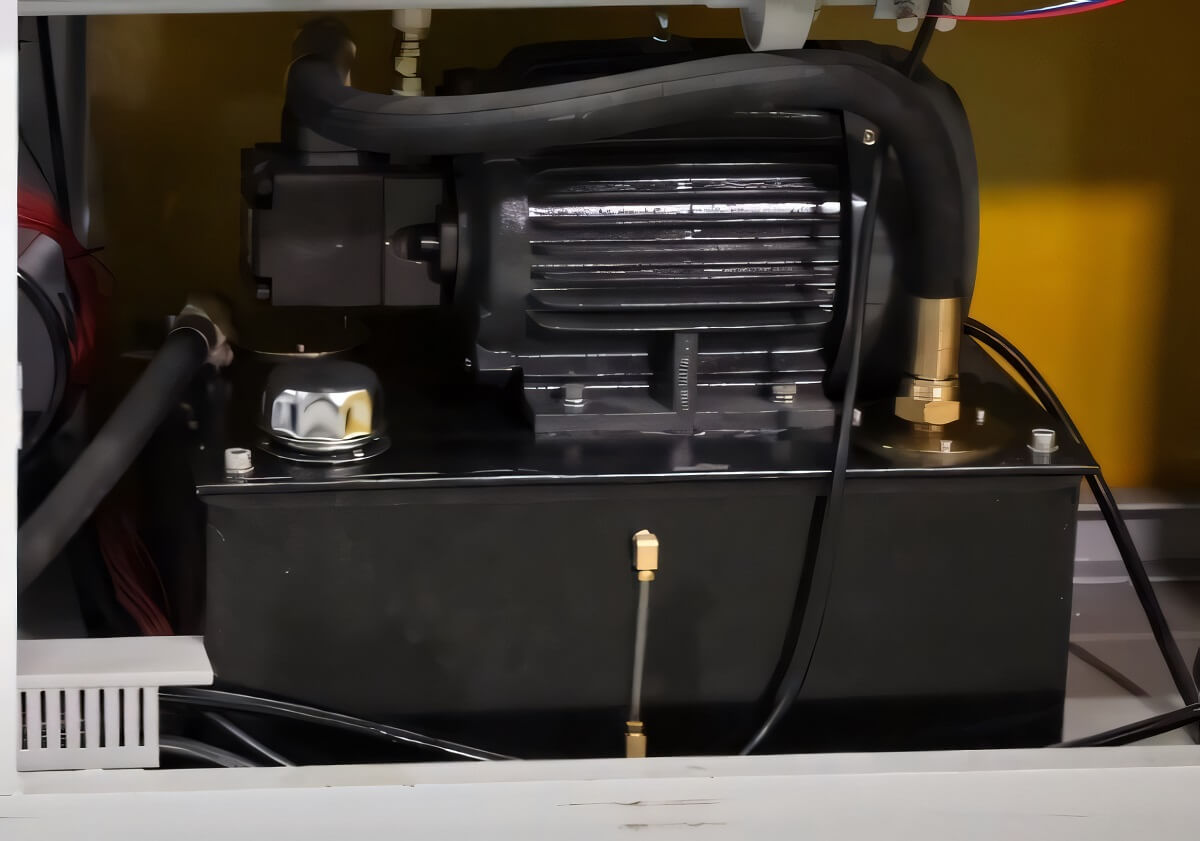

	Встроенная гидростанция Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа.

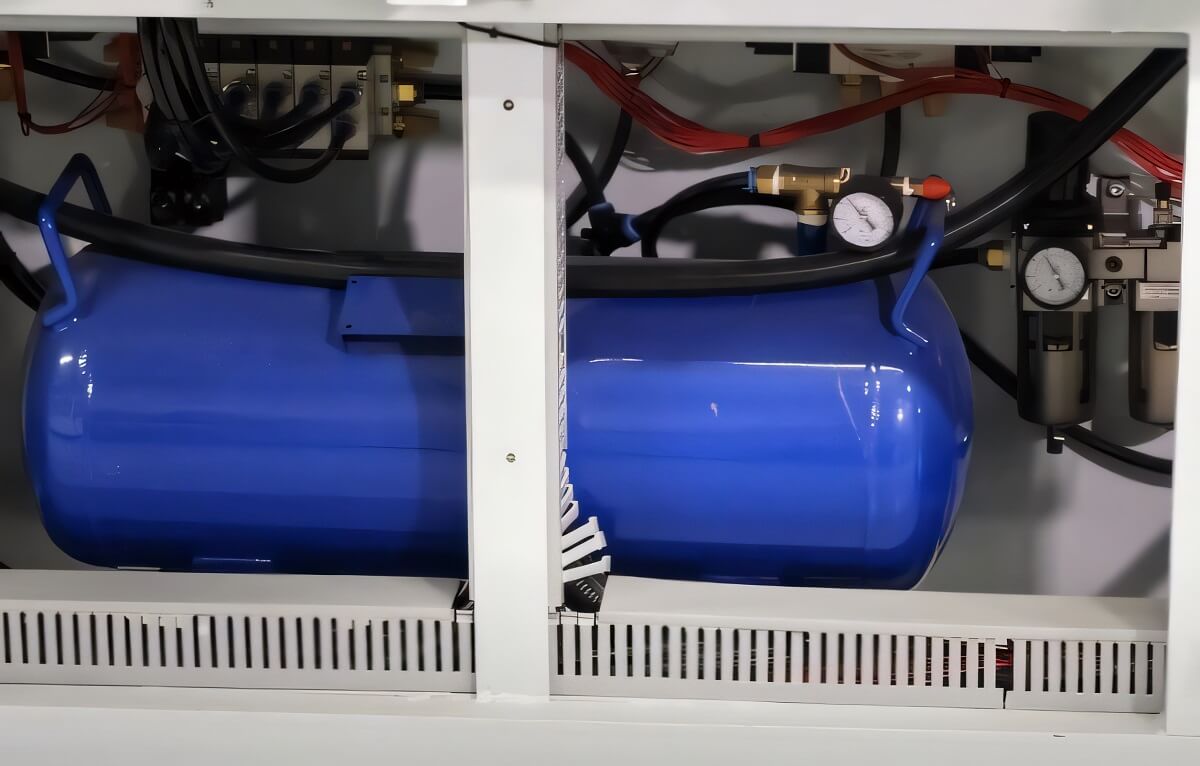

	Узел подготовки воздуха Также встроен в станину. Оснащен ресивером.
	Пульт управления прессом Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса.

Комплектация

Дополнительная

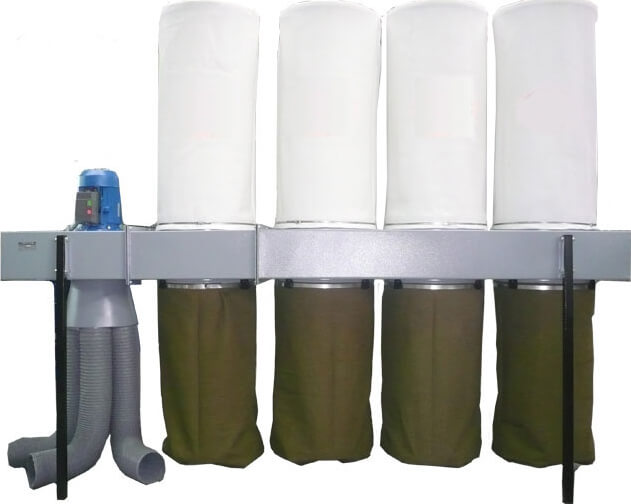

	Аспирация УВП-3000 Применяется к прессам для сращивания для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов

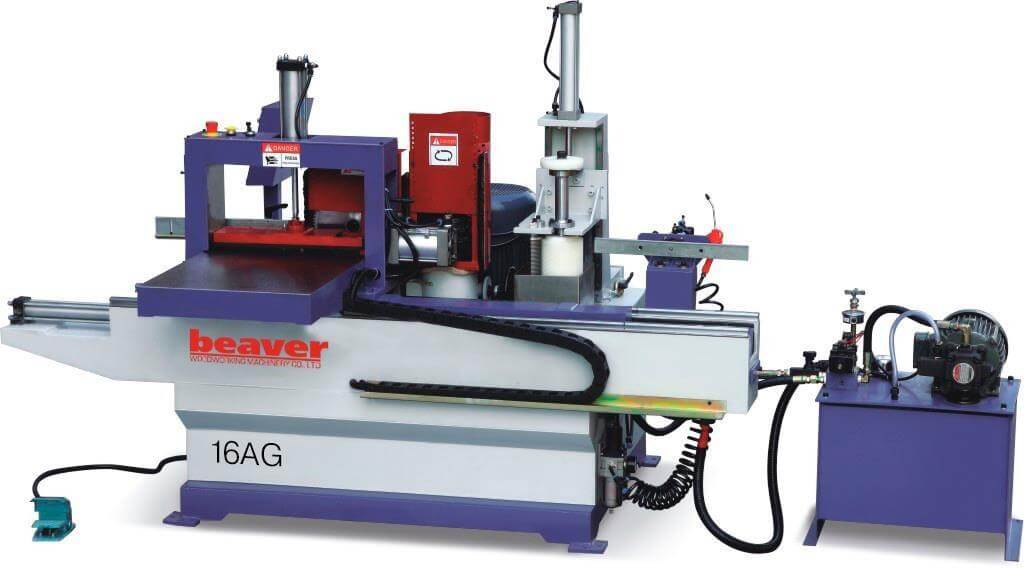

	Шипорезы для минишипа Серия TSK или серия Beaver Шипорезы для сращивания

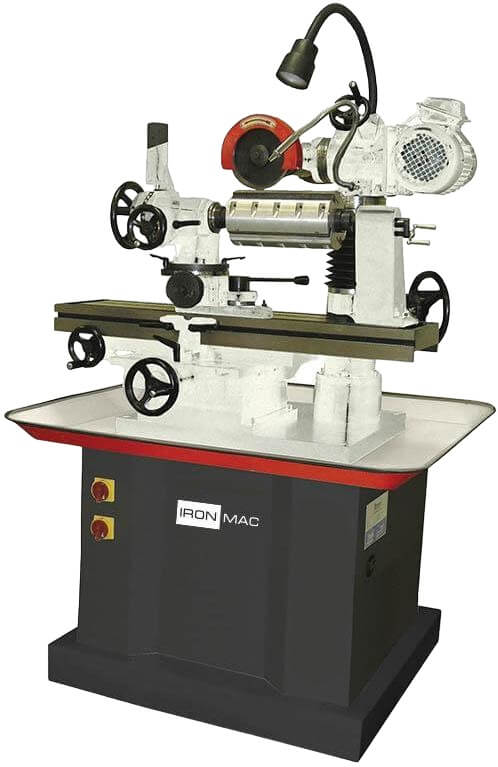

	Универсальный заточной станок IRONMAC 250 Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Универсальный заточной станок IRONMAC 250

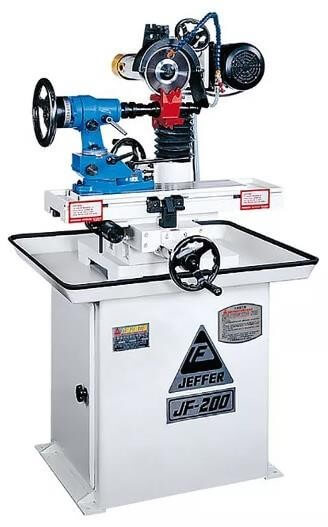

	Универсальный заточной станок JF-200 JEFFER Станок предназначен для заточки режущего инструмента: Насадных фрез, ножевых барабанов, дисковых пил, концевых фрез (хвостовых фрез и сверл), ножей и фрез для сращивания. Универсальный заточной станок JF-200 JEFFER

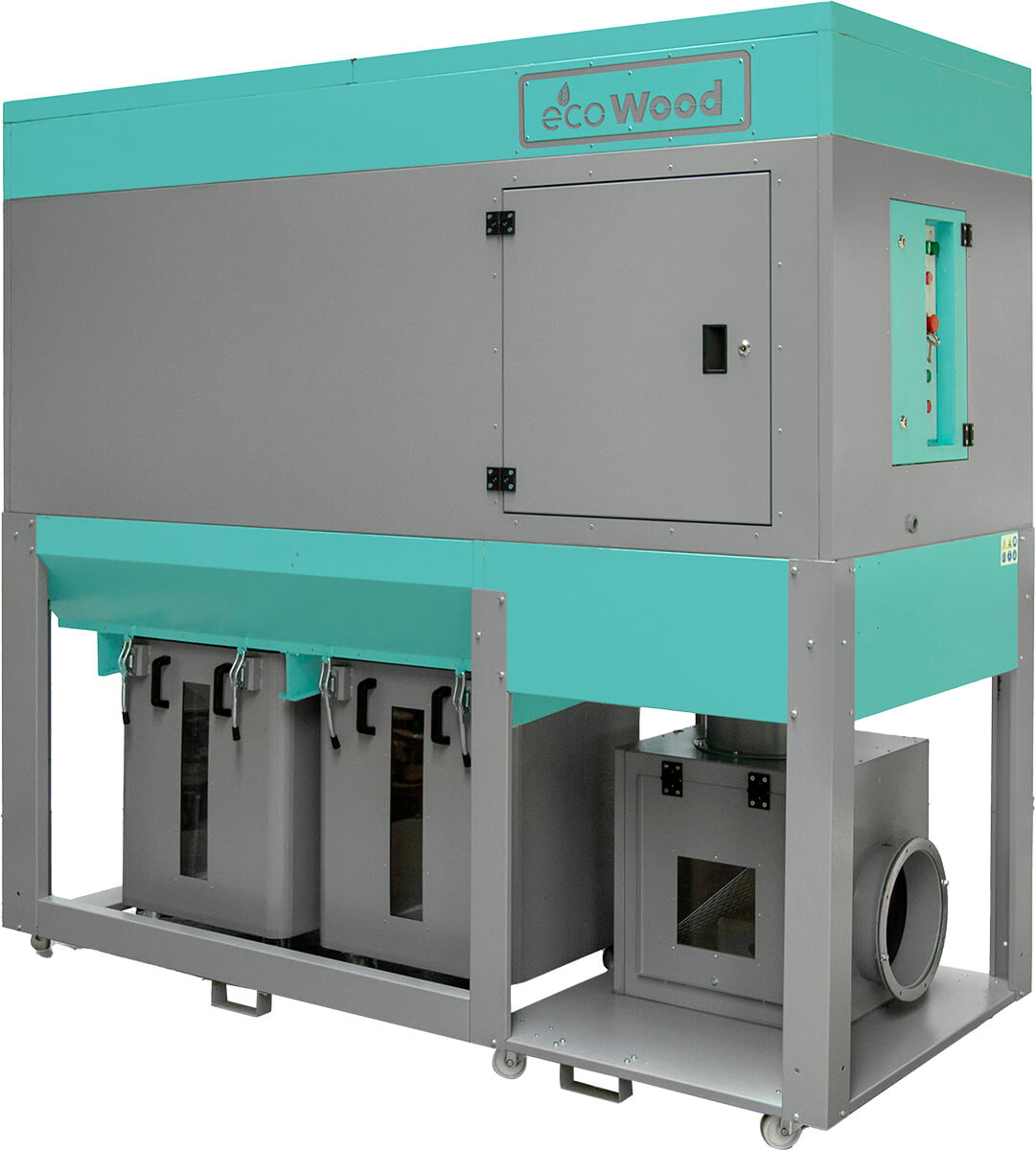

	Фильтры рукавные EcoWood FPC-6500K, 10000K, 12500K Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC

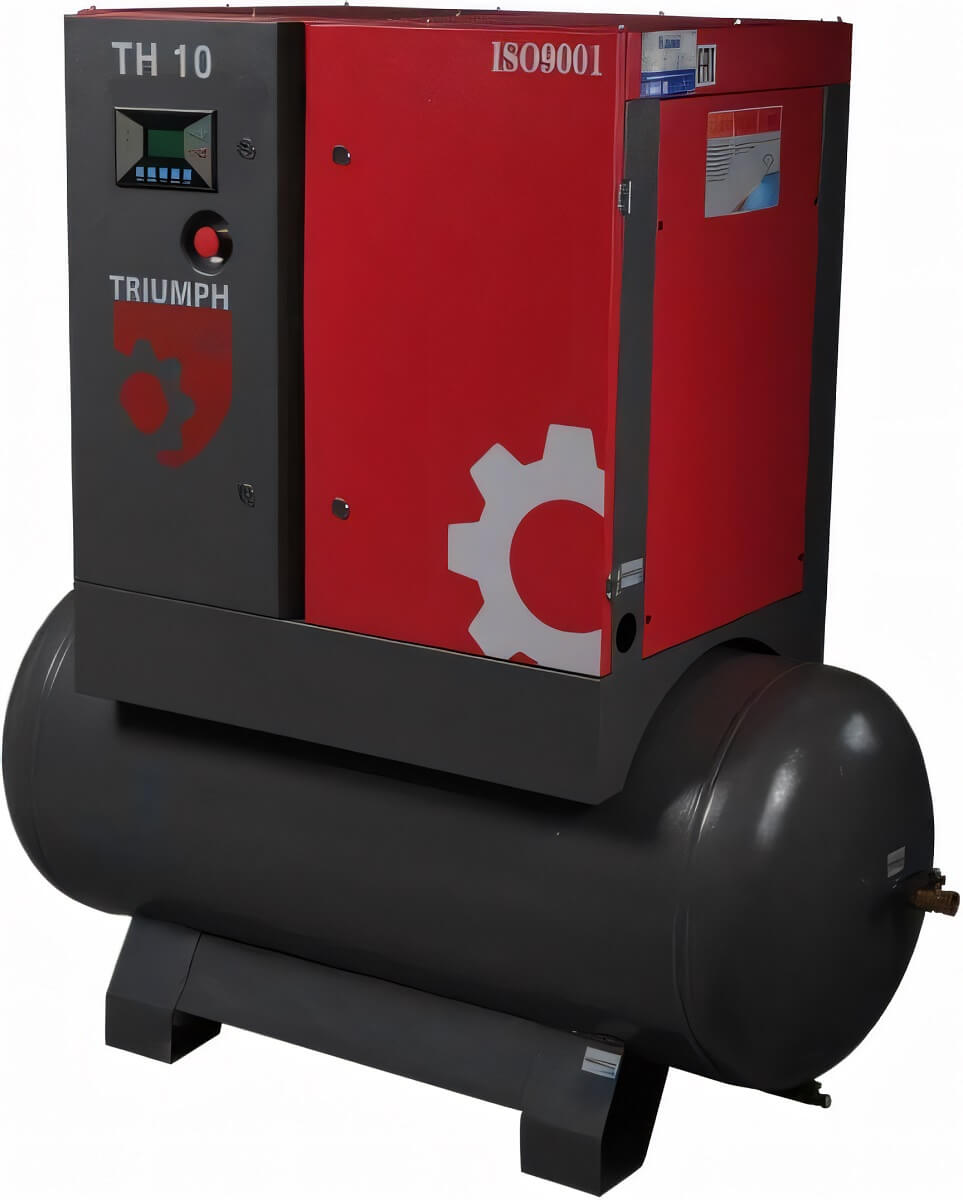

	Винтовой компрессор TRIUMPH TH 7,5/8 R500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R500L

Технические характеристики

Характеристика	Значение
Длина заготовки, мм	9000
Ширина заготовки, мм	40 - 150 (200, 250*)
Толщина заготовки, мм	10 - 80
Диаметр торцовочной типы, мм	350
Подача ламелей	автоматическая
Макс. усилие прессования, кг	6500
Такт работы пресса, сек	20
Частота вращения привода конвейера, об/мин	680
Частота вращения привода подающего ролика, об/мин	1350
Частота вращения привода торцовочной пилы, об/мин	2840
Частота вращения привода гидростанции, об/мин	1500
Мощность электродвигателя привода конвейера, кВт	0,75
Мощность электродвигателя подающих роликов, кВт	0,4
Мощность электродвигателя торцовочной пилы, кВт	2,2
Мощность электродвигателя привода гидростанции, кВт	4
Рабочее давление в пневмосистеме, МПa	0,8
Рабочее давление в гидросистеме, МПа	6 - 16
Суммарная мощность, кВт	7,35
Длина, мм	10 820
Ширина, мм	1320
Высота, мм	1480
Вес Beaver., кг	3200
