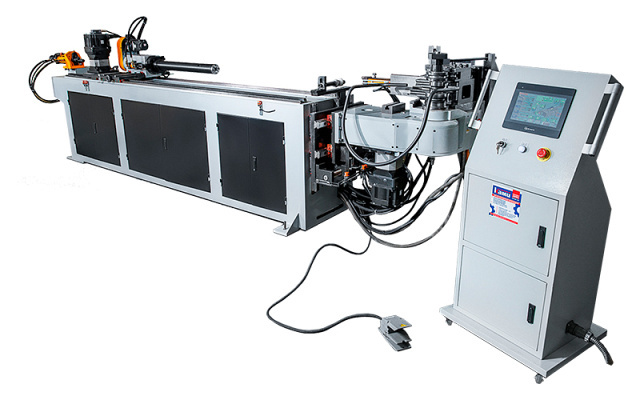

Автоматические трубогибочные станки с ЧПУ IRONMAC IB-CNC

Трубогибы предназначены для гибки любого вида профиля трубы (круглая труба, квадратная труба, профильная труба или пруток). Могут использоваться такие материалы труб как: мягкая сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (от 7 до 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.

Трубогибы применяются в следующих областях промышленности:

• Автомобильная промышленность
• Авиационная промышленность
• Производство мебели (столы, стулья, фурнитура и т. д.)
• Спортивный инвентарь
• Производство полотенцесушителей и многие другие направления.

Примеры сечений обрабатываемых изделий

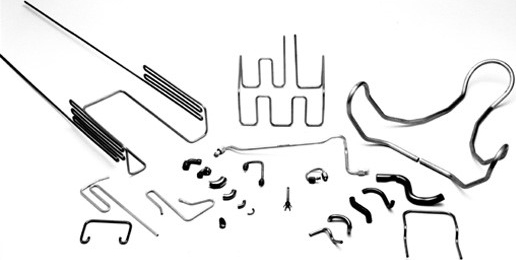

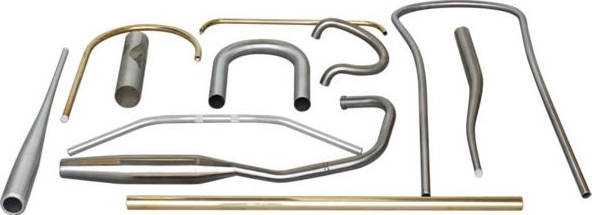

Получаемые изделия

Преимущества

• Плавающая система прижима, по радиусу – отсутствие повреждения поверхности трубы – это технология от ведущих Европейских производителей
• Система прижимов на линейных направляющих HIWIN - скорость и точность перемещений.
• Эргономичная система ЧПУ (на русском языке) на базе Windows
• Высокая точность гибки (± 0,15 мм), которая сохраняется на весь срок службы оборудования
• Высокая точность поворота трубы (± 0,15 мм)
• Высокая точность подачи заготовки на заданную длину (± 0,15 мм)
• Повторяемость изделий 87%
• Утонение стенки не более 12%
• Автоматическая система смазки дорна - экономит вспомогательное время, препятствует закусыванию трубы

Конструктивные особенности

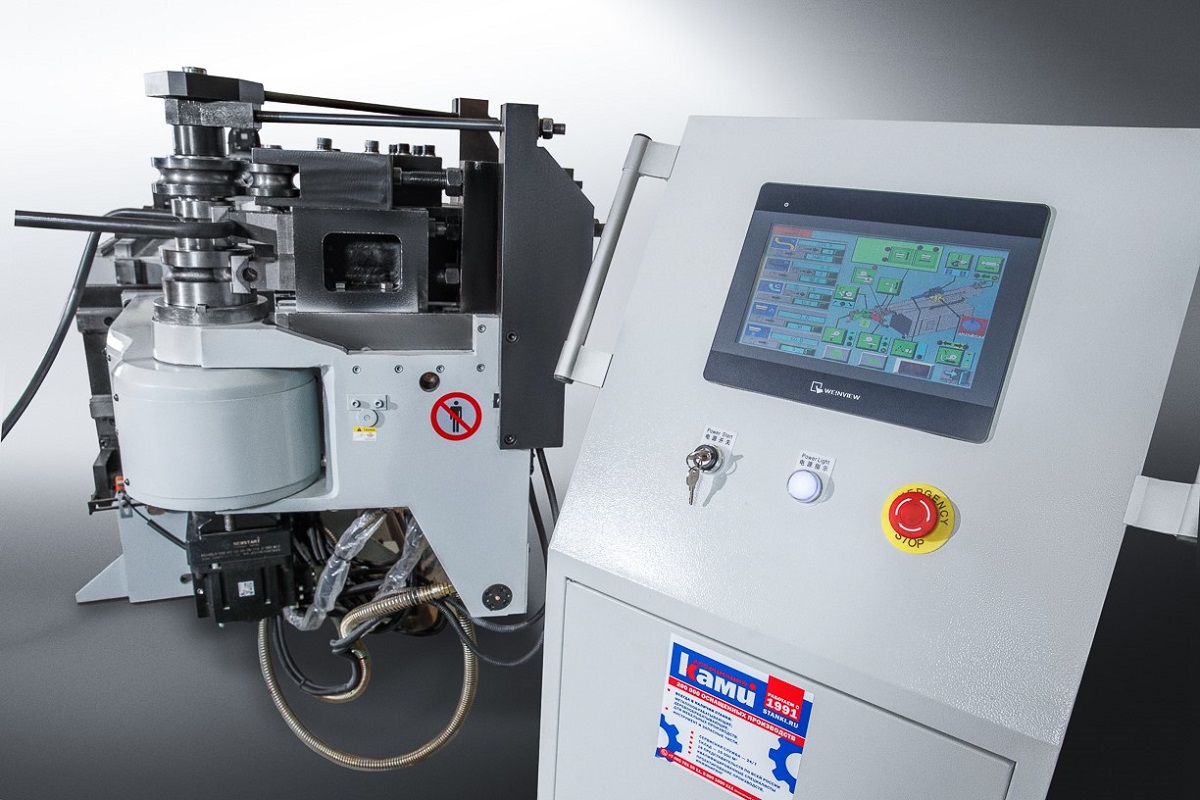

	Управление станком через touchscreen дисплей PLC контроллер WEINVIEW Система ЧПУ на русском языке;Память на 5000 программ (16 шагов в каждой);Управление станком интуитивно понятно и доступно каждому;Оператор может установить параметры гиба вручную через специальное окно управления;Любая программа гибки легко поддается корректировке. Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия.

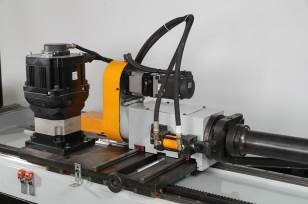

	Автоматический поворот Сервопривод на узле поворота трубы обеспечивает точность ± 0,1°.

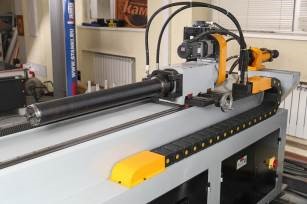

	Автоматическая подача трубы Сервопривод на узле подачи трубы обеспечивает точность ± 0,1 мм.
	Автоматическая система смазки дорна Сокращает вспомогательное время на обслуживание станка, препятствует «закусыванию» трубы в процессе обработки.

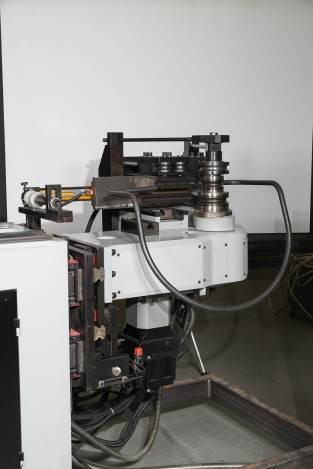

	Автоматический гибочный блок Контролируется от системы ЧПУ, в базовой комплектации работает от гидравлического привода, опционально может быть заменен на сервомотор.

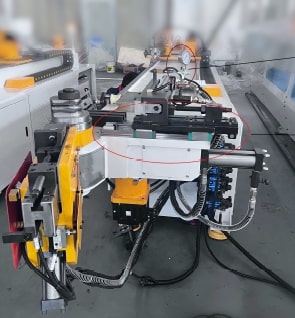

	Система зажимного узла на линейных направляющих HIWIN Обеспечивают скорость и точность премещений, по сравнению с классическим исполнением «ласточкин хвост».
	Манометры на всех гидравлических магистралях Позволяют отслеживать состояние системы, данные передаются на стойку ЧПУ.

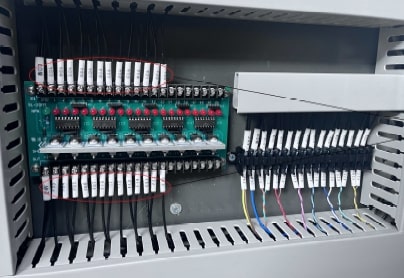

	Маркировка проводки Позволяет быстро обслуживать оборудование, обнаруживать перебои в сети.
	Система быстрого съема/установки выглаживателя Позволяет сократить время замены оснастки в 2 раза.

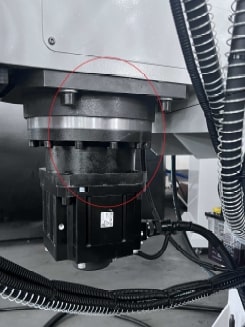

	Редуктора RV Установлены в базовой комплектации по осям с сервомоторами.
	Каждая машина имеет свой УИН По которому можно быстро отследить историю машины, подобрать запчасти, тем самым ускорив и упростив сервисное и гарантийное обслуживание.

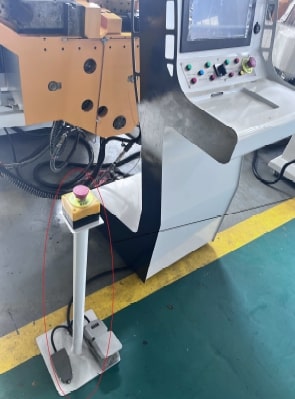

	Пульт выносной для аварийного останова

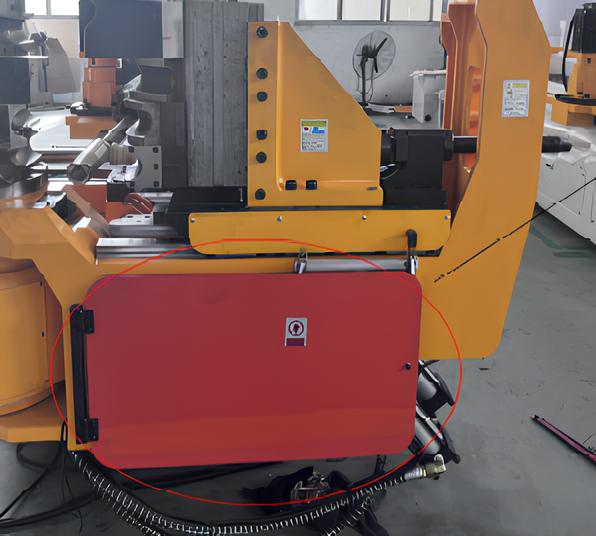

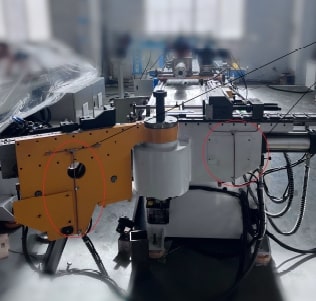

	Защита оператора от удара гибочным узлом Щиток оснащён концевыми выключателями, мгновенно оснанавливающими станок в случае срабатывания защиты по касанию.

Комплектация
