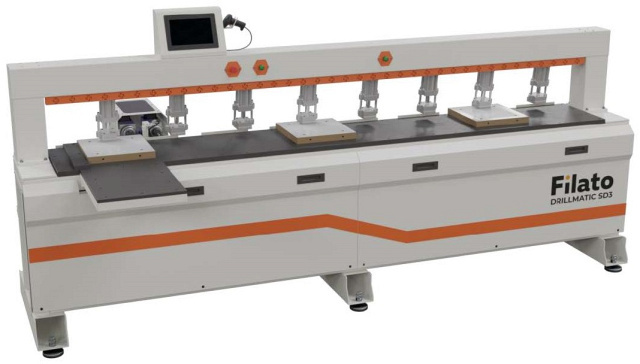

Автоматический сверлильно-присадочный центр с ЧПУ Filato DRILLMATIC SD3

Filato Drillmatic SD3 — предназначен для присадки отверстий и выборки паза в торце заготовки. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек. Он прост в эксплуатации и обладает более высокой точностью обработки, чем полуавтоматическое оборудование. Можно управлять и обрабатывать по зонам, что экономично и эффективно.

Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

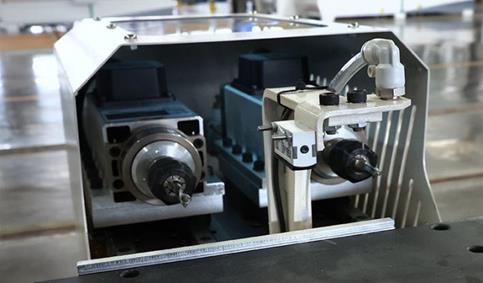

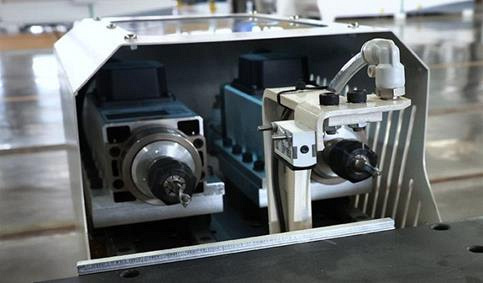

	Обработка деталей Присадка и выборка пазов выполняются с помощью двух основных шпинделей мощностью 2,2 кВт, 18 000 об/мин.

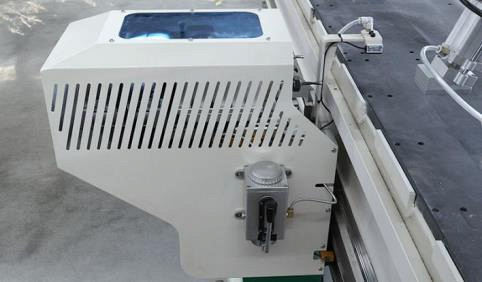

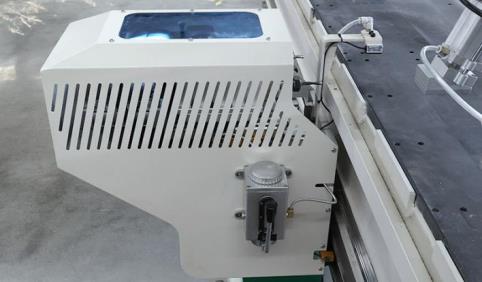

	Ручная смазка Смазка компонентов осуществляется для более долговечной службы и предотвращения их износа.

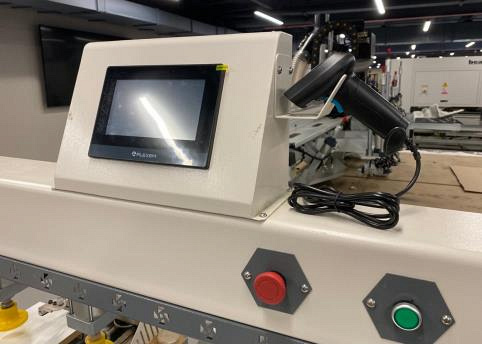

	Управление Простой и интуитивно понятный интерфейс на русском языке. Удобное управление с помощью сенсорного дисплея.

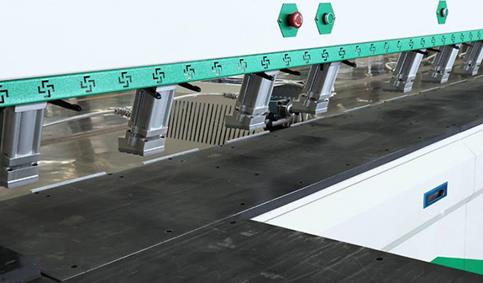

	Рабочий стол Выполнен из плотного износостойкого композитного материала, обеспечивает долгий срок службы.

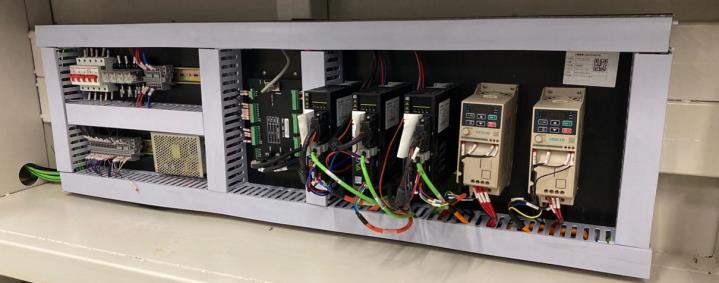

	Электрокомпоненты Большинство компонентов производства всемирно извес Filato DRILLMATIC SD3тных брендов для более длительного срока службы и стабильности.

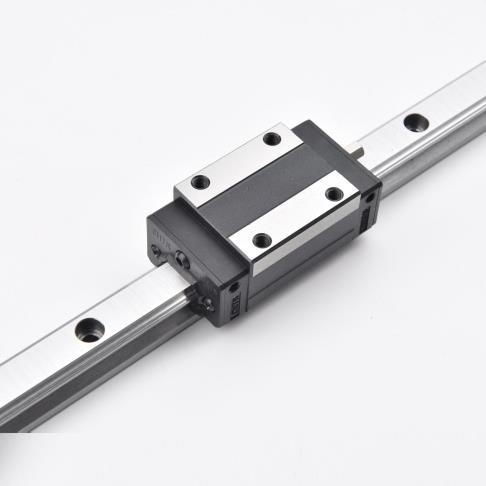

	Высокоточные презматические линейные направляющие Имеют увеличенное сечение, за счет этого обеспечивают дополнительную устойчивость и жесткость гарантируя плавность перемещения захватов и обрабатывающих групп.

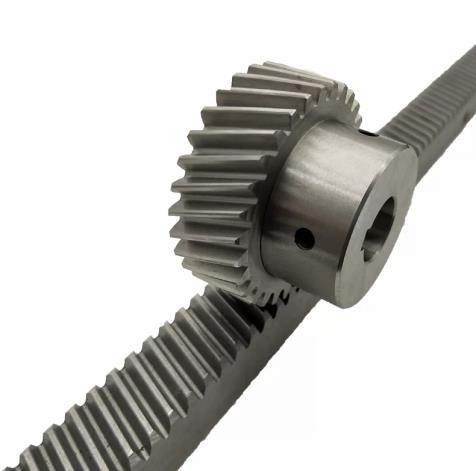

	Зубчатая рейка (Тайвань) В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

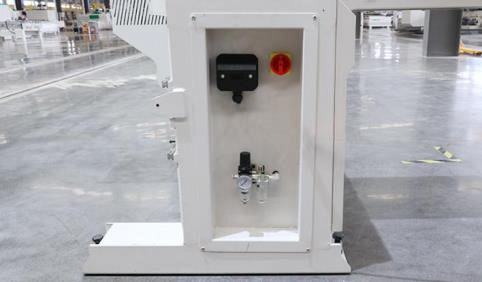

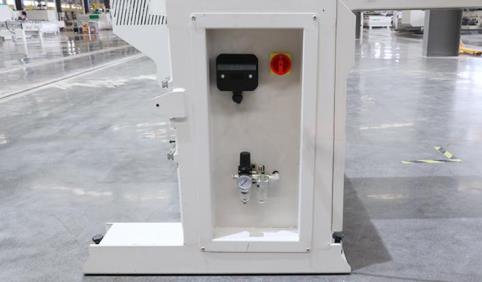

	Удобность обслуживания Все компоненты электрики и система подготовки сжатого воздуха расположены в одном месте. Удобное расположение для обслуживания и доступность в любое время при необходимости.

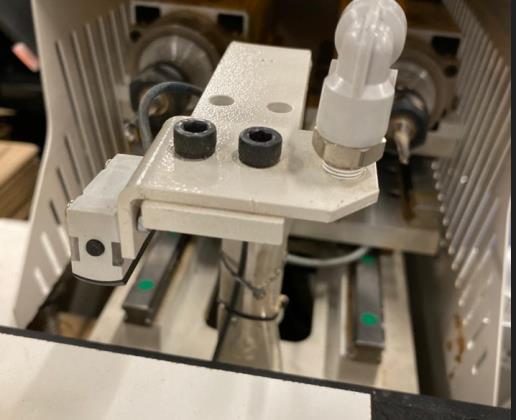

	Инфрокрасный дачтик Инфракрасное устройство обнаружения, простота в использовании, повышает производительность.

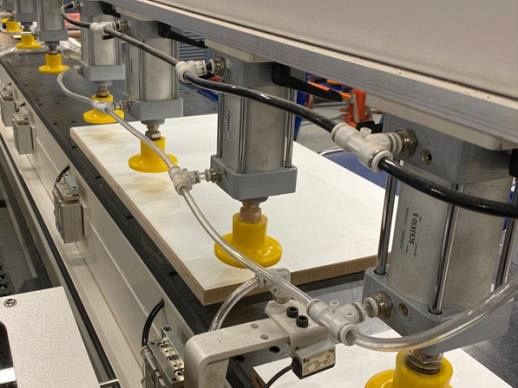

	Верхний прижим Плотно прижимает заготовку к рабочему столу. Максимальная толщина панели до 50 мм.

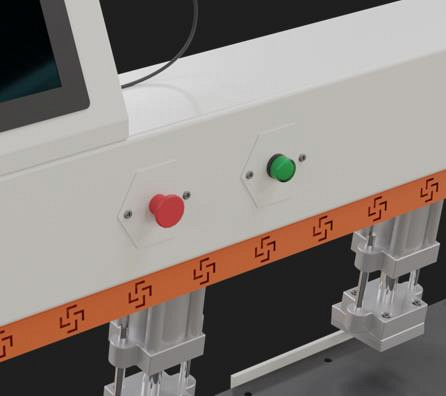

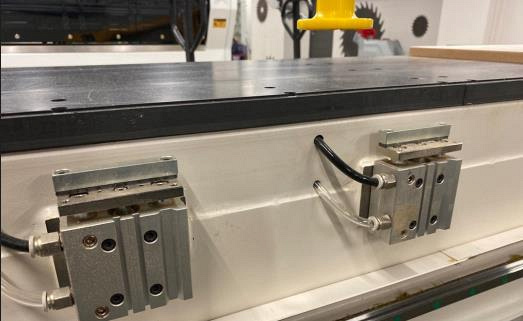

	Позиционирование заготвоки Передние упоры, для базирования заготовки в рабочей зоне станка, поднимаются автоматически.
	2 рабочих зоны Возможность обрабатывать 2 заготовки за один цикл. Работа в маятниковом режиме.

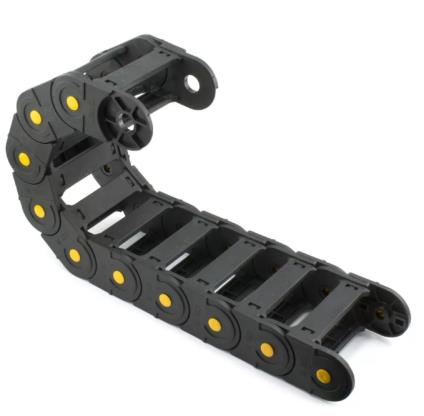

	Защищённый кабель укладчик Обеспечивает защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.

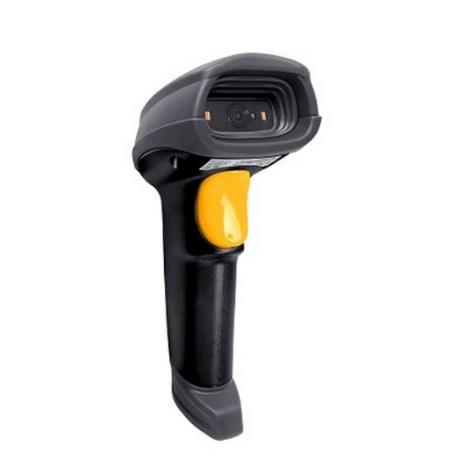

	Сканер для считывания штрих кодов Данный станок оснащён сканером для штрих кодов, что позволяет работать.

Технические характеристики

Характеристика	Значение
Позиционирование заготовки перед обработкой	горизонтально
Одновременная обработка двух заготовок за один установ	-
Количество сторон обработки заготовки за один установ, шт.	2
Длина обрабатываемой заготовки (мин. - макс.), мм	150 - 2850
Ширина обрабатываемой заготовки (мин. - макс.), мм	50 - 600
Толщина обрабатываемой заготовки (мин. - макс.), мм	12 - 36
Максимальная скорость перемещения по осям X / Y / Z, м/мин	90 / 30 / 30
Количество присадочных голов, шт.	2
Мощность присадочных голов (верх. / нижн.), кВт	2,2 / 2,2
Количество шпинделей для сверления в пласть заготовки (сверху), шт.	1
Количество шпинделей для сверления в пласть заготовки (снизу), шт.	1
Пазовальная пила	нет
Верхний фрезерный шпиндель	-
Мощность верхнего фрезерного шпинделя, кВт	-
Тип цанги верхнего фрезерного шпинделя	-
Частота вращения верхнего фрезерного шпинделя, об/мин	-
Автоматическая смена инструмента	есть
Магазин инструмента	-
Тип инструментального патрона (для автосмены)	-
Количество ячеек в магазине инструмента, шт.	-
Нижний фрезерный шпиндель	-
Мощность нижнего фрезерного шпинделя, кВт	-
Тип цанги нижнего фрезерного шпинделя	-
Частота вращения нижнего фрезерного шпинделя, об/мин	-
Частота вращения шпинделей присадочных голов, об/мин	18 000
Интерфейс на русском языке	+
Базовое программное обеспечение на русском языке	+
Офисная версия базового программного обеспечения	опция
Адаптация для работы с ПО "Базис-Мебельщик"	+
Ручной сканер для работы со штрихкодами	+
Ручной пульт управления с маховиком	+
Автоматический конвейер выгрузки деталей	-
Кондиционер электрошкафа с фреоном	-
Система контрольного измерения заготовок перед обработкой	+
Автоматическая централизованная смазка направляющих и подшипников	+
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	6,5
Длина, мм	3400
Ширина, мм	1800
Высота, мм	1500
Вес, кг	830
