Двухсторонний продольно-фрезерный станок QUADRO 326SAW

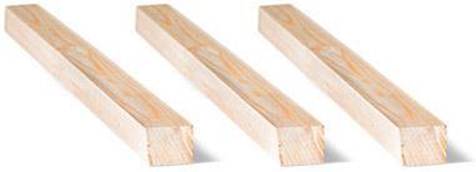

Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины. Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства. Область применения Получаемые изделия

Область применения

Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства. Получаемые изделия

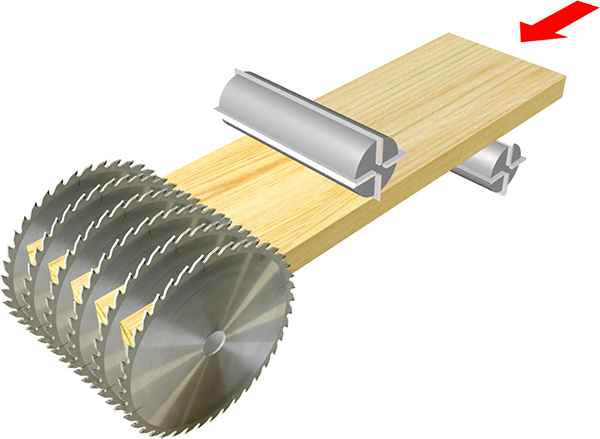

Схемы обработки

Конструктивные особенности

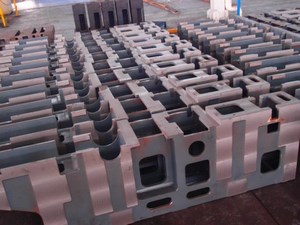

	Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.

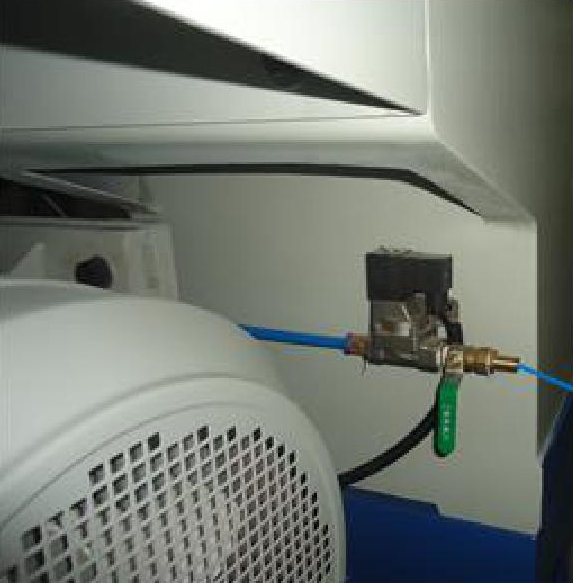

	Охлаждение пил Для эффективного охлаждения пил во время работы станок оснащен отдельным штуцером для подключения воды для охлаждения. К данному штуцеру подключается шланг с внутренним диаметром Ø12 мм. Путем регулировки степени открытия регулировочного клапана можно регулировать объем воды, подаваемой в полый пильный вал. При включении двигателя подачи электромагнитный клапан штуцера автоматически открывается, и вода поступает внутрь полого пильного вала. При вращении вала вода выбрасывается на пилы, за счет чего достигается их охлаждение. При обработке сухих заготовок пользователю рекомендуется использовать охлаждение воздухом, для этого к тому же штуцеру подключается источник холодного воздуха. Такой способ охлаждения эффективно продлевает срок службы пил.

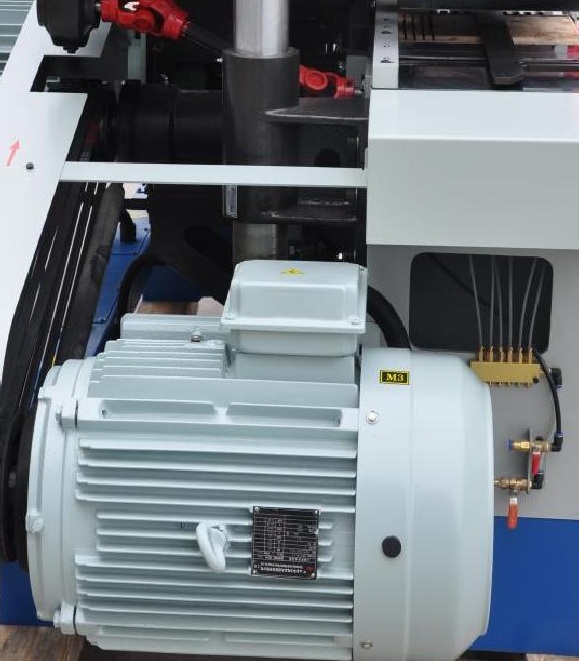

	Мощность привода пильного узла 30 КВТ Позволяет устанавливать несколько дисковых пил диаметром до 350 мм с максимальной высотой пропила заготовки 100 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения.

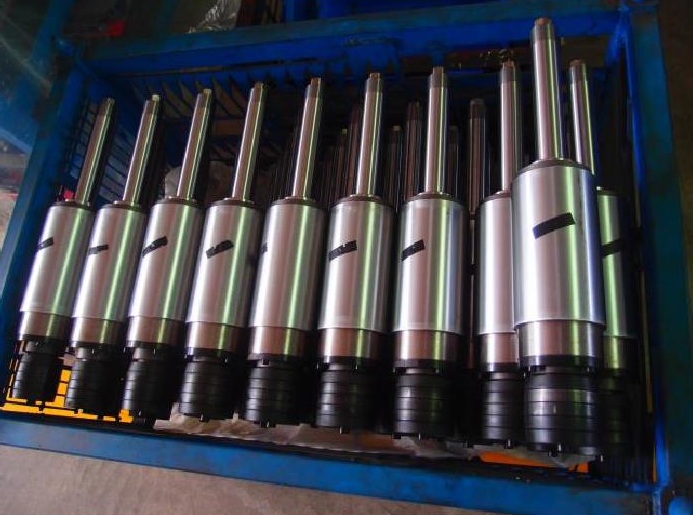

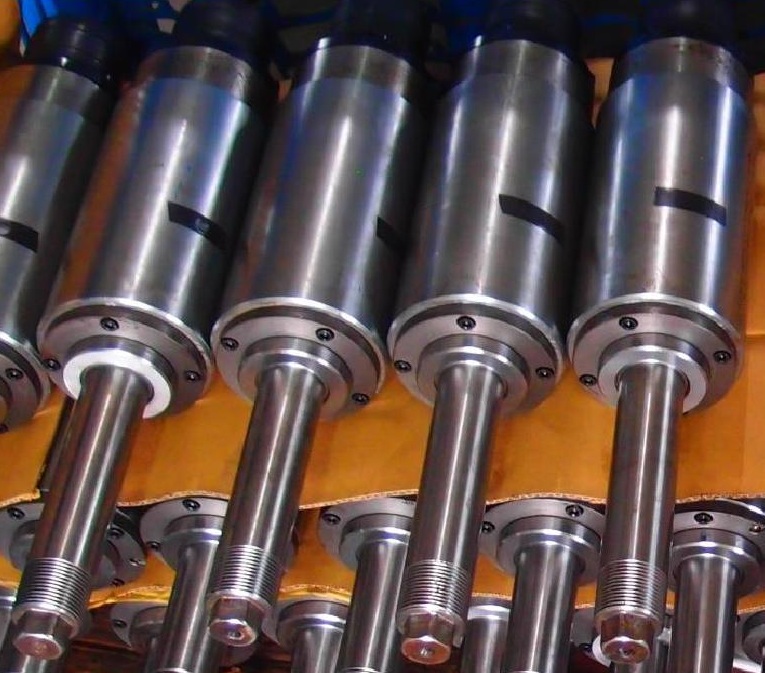

	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес QUADRO 326SAWтной фирмы NACHI (Япония).

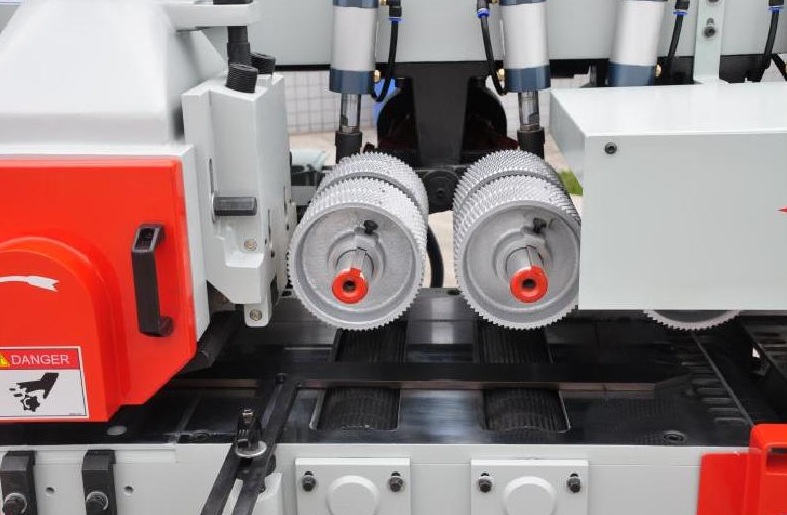

	Мощная система подачи и фиксации пиломатериала Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 4 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 260 мм, в том числе заготовок естественной влажности.

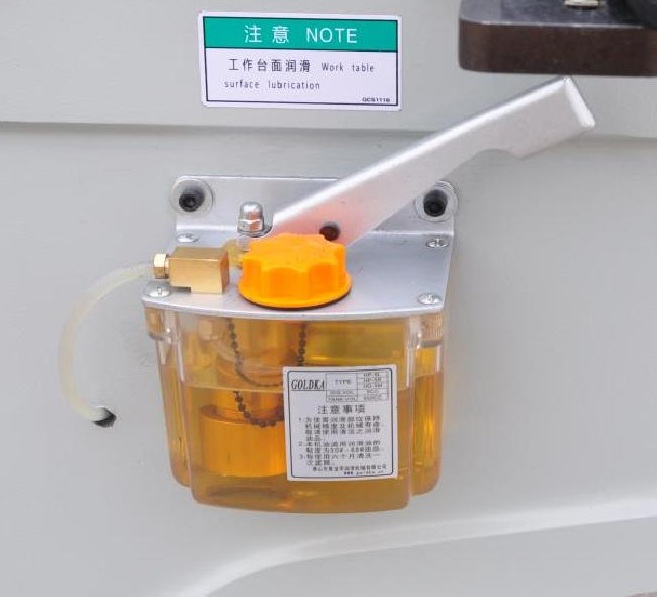

	2 ручных нососа для смазки рабочего стола и узлов Со стороны подачи имеются два ручных смазочных насоса. Разрешается использовать только масла для направляющих с хорошими антикоррозийными свойствами. Один насос предназначен для смазывания рабочего стола. Смазка облегчает движение заготовки и защищает поверхность стола, что особенно важно при обработке влажных и смолистых заготовок. Другой насос предназначен для централизованного смазывания поверхностей скольжения. Каждая точка смазки оснащена клапаном для регулировки объема подачи масла.

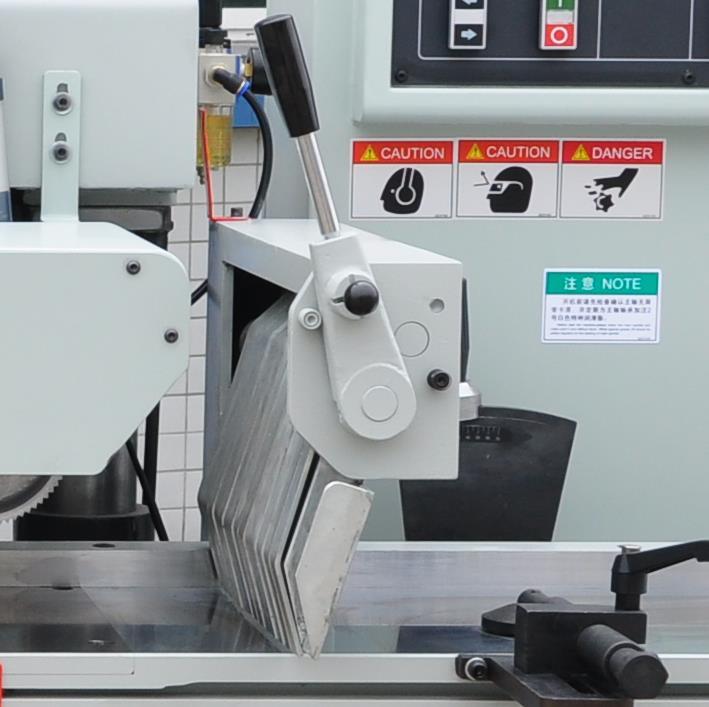

	Когтевая защита Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.
	Специальное исполнение верхнего прижима и плиты пильного узла Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил.

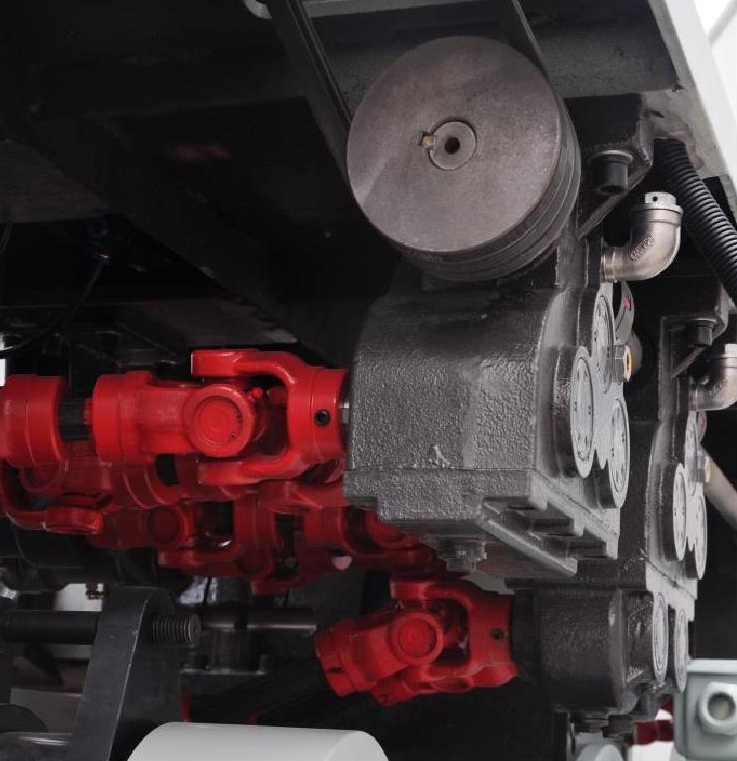

	Чугунные редукторы с карданным приводом прижимных роликов Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.

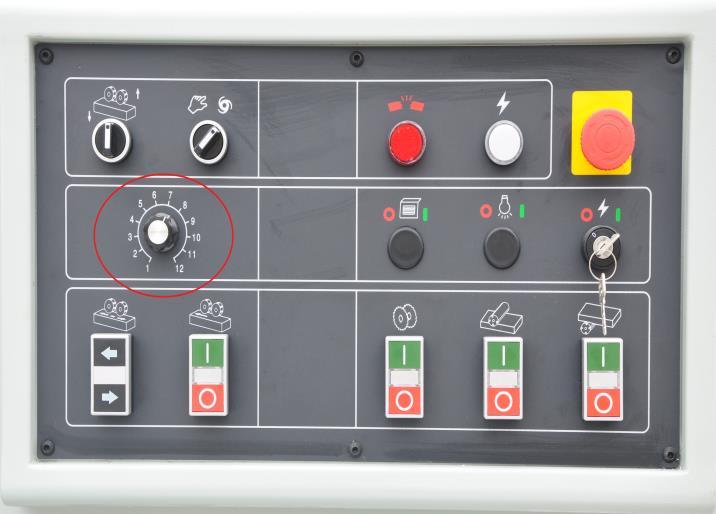

	Электронный инветор Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 6 до 30 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.

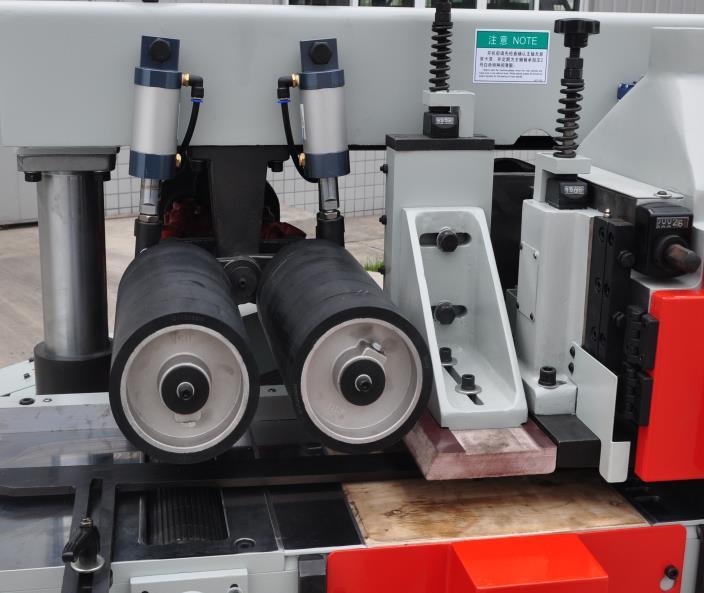

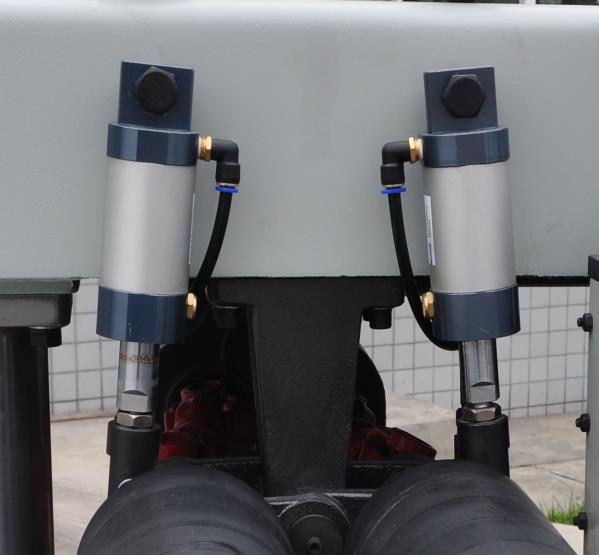

	Пневматическое управление прижимными роликами Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.
	Наружный диаметр шпинделей 50 мм Позволяет обрабатывать заготовки шириной 260 мм, использовать дисковые пилы.

Технические характеристики

Характеристика	Значение
Количество шпинделей, шт.	3
Макс. сечение заготовки, мм	100 x 260
Скорость подачи, м/мин	4 - 30
Диаметр шпинделей, мм	50
Частота вращения шпинделей, об/мин	6800 (1,2 шпиндели)4200 (3 шпиндель)
Производимые изделия	бруски «Таруки» / мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	есть
Минимальная длина подаваемой заготовки, мм	560
Высота пропила, мм	до 100
Шпиндель №1, кВт	7,5 (1-го нижнего)
Шпиндель №2, кВт	11 (верхнего)
Шпиндель №3, кВт	30 (2-го нижнего) пильный + 0,75
Мощность двигателя подачи, кВт	4
Мощность двигателя подъема траверсы, кВт	0,75
Общая установленная мощность, кВт	54
Шпиндель №1, мм	140 (1-го нижнего)
Шпиндель №2, мм	140 - 180 (верхнего)
Шпиндель №3, мм	200 - 350 (2-го нижнего) пильный
Ширина, мм	260
Толщина, мм	100
Длина, мм	3400
Ширина, мм	1720
Высота, мм	1600
Вес, кг	3300
	20 ~ 30
	30 ~ 40
	40 ~ 50
	50 ~ 60
	60 ~ 70
	70 ~ 80
	80 ~ 90
	90 ~ 100
Выбор мощности: для обработки заготовки толщиной 10 мм на каждую пилу требуется мощность примерно 0,75 кВт.
