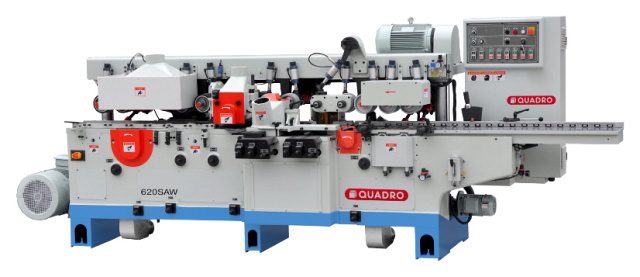

Двухсторонний продольно-фрезерный станок QUADRO 620SAW

Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины. Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства. Область применения Получаемые изделия

Область применения

Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства. Получаемые изделия

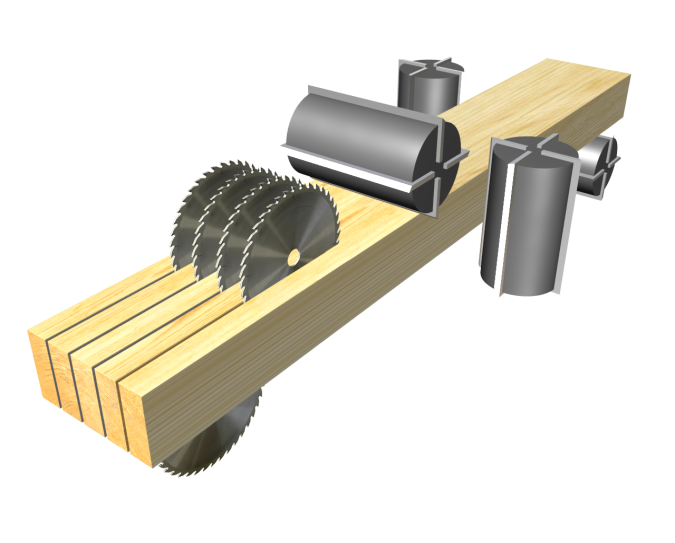

Схемы обработки

Конструктивные особенности

	Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
	Мощность привода пильных узлов 22 и 30 кВт Позволяет устанавливать несколько дисковых пил диаметром до 320 мм с максимальной высотой пропила заготовки 200 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения.
	Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес QUADRO 620SAWтной фирмы NACHI (Япония).
	Мощная система подачи и фиксации пиломатериала Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 5 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 200 мм, в том числе заготовок естественной влажности.
	Ручной носос для смазки рабочего стола На стол по необходимости подается смазка. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
	Когтевая защита Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали.
	Специальное исполнение верхнего прижима и плиты пильного узла Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил.
	Чугунные редукторы с карданным приводом прижимных роликов Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций.
	Электронный инветор Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 5 до 25 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления.
	Пневматическое управление прижимными роликами Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления.
	Наружный диаметр шпинделей 50 мм Позволяет обрабатывать заготовки шириной 200 мм, использовать дисковые пилы.

Технические характеристики

Характеристика	Значение
Количество шпинделей, шт.	6
Макс. сечение заготовки, мм	200 х 200
Скорость подачи, м/мин	5 - 25
Диаметр шпинделей, мм	40 (1 - 4 шпиндели),50 (5, 6 шпиндели)
Частота вращения шпинделей, об/мин	6800 (1 - 4 шпиндели),4200 (5, 6 шпиндели)
Производимые изделия	бруски «Таруки» / мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус
Джоинтер для прямых ножей	нет
Джоинтер для профильных ножей	нет
Контропоры	нет
Возможность установки пил	есть
Высота пропила, мм	200
Шпиндель №1, кВт	7,5 (1-го нижнего)
Шпиндель №2, кВт	7,5 (правого)
Шпиндель №3, кВт	7,5 (левого)
Шпиндель №4, кВт	11 (1-го верхнего)
Шпиндель №5, кВт	22 (2-го верхнего) пильный + 0,37
Шпиндель №6, кВт	30 (2-го нижнего) пильный + 0,37
Мощность двигателя подачи, кВт	7,5
Мощность двигателя подъема траверсы, кВт	0,75
Общая установленная мощность, кВт	94,5
Шпиндель №1, мм	125 (1-го нижнего)
Шпиндель №2, мм	110 - 180 (правого)
Шпиндель №3, мм	110 - 180 (левого)
Шпиндель №4, мм	110 - 180 (1-го верхнего)
Шпиндель №5, мм	250 - 320 (2-го верхнего) пильный
Шпиндель №6, мм	250 - 320 (2-го нижнего) пильный
Ширина, мм	20 - 200
Толщина, мм	10 - 200
Длина наименьшая, мм	550 (480)
Длина, мм	4580
Ширина, мм	1800
Высота, мм	1750
Вес, кг	4600
