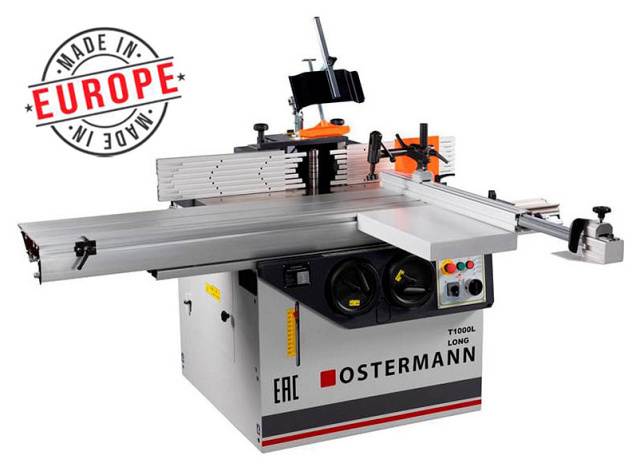

Фрезерные станки с шипорезной кареткой OSTERMANN Т 1000L Optimal

Предназначен для выполнения разнообразных фрезерных работ по дереву, зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону. Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств. Область применения

Область применения

Идеально подходит для предприятий и цехов по производству столярно-строительных изделий, мебели и других деревообрабатывающих производств.

Схемы обработки

	Продольно профильное фрезерование
	Фрезерование шипов и проушин
	Криволинейное фрезерование по шаблону

Конструктивные особенности

	Наклон шпинделя 0 - 45° Улучшает качество обработки поверхности при разной глубине профиля на одной заготовке. Работа без наклона: На рис.2 скорость в точке С значительно больше скорости в точке В, т.к. R2 значительно больше R1. Поэтому качество обработки поверхности D в точках В и С будет отличаться, а также может вызвать перегрев поверхности заготовки и инструмента. Работа с наклоном: При наклоне шпинделя скорость в точках В и С практически одинакова, т.к. R2 не намного больше R1. Это повышает качество обработки и увеличивает ресурс инструмента (рис.3).
	Защитное ограждение шпинделя Кожух для фрез диаметром 250 мм. Направляющие линейки длиной 500 мм каждая. В кожухе предусмотрен выход под аспирацию Ø120 мм.
	Счетчик вертикального положения шпинделя Для точного позиционирования шпинделя по высоте станки оснащены механическим счетчиком.
	Система быстрого позиционирования кожуха Позволяет быстро восстановить заданную настройку направляющих линеек после снятия кожуха.
	Настройка кожуха Настройка направляющих линеек по миллиметровым шкалам с помощью удобных регулировочных винтов.
	Телескопическая поворотная линейка
	Интегральные направляющие Две направляющие линейки общей длиной 1000 мм - идеальная база при обработке. Исключен подрыв древес OSTERMANNины на краях т.к. выдвижные пластины сокращают расстояние между направляющими линейками и не позволяют заготовке проваливаться внутрь кожуха. Дополнительная защита рук оператора.
	Эксцентриковый прижим Фиксация заготовок на каретке при помощи эксцентрикового прижима.
	Моторный отсек Привод шпинделя от мощного двигателя посредством клиноременной передачи. Литой чугунный стол с ребрами жесткости отлично гасит вибрации и обеспечивает точность обработки и жесткость конструкции на всем периоде эксплуатации. Шпиндельная чаша закрыта защитным кожухом для лучшего удаления стружки через подведенный патрубок, что исключает ее попадание в моторный отсек.
	Переключение скоростей Осуществляется путем быстрой и удобной перестановки ремня. Предусмотрен механизм жесткой фиксации шпинделя при смене инструмента. Индикация выбранной частоты вращения с помощью флажка. 4 скорости вращения шпинделя: 1400, 3500, 6000, 8000 об/мин. Концевой выключатель исключает возможность включения станка при заблокированном шпинделе, что соответствует европейским нормам безопасности.
	Шипорезный комплект Состоит из: Приставка позволяет: В мод. Optimal не поставляется.
	Прижим MORI Прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.
	Направляющие каретки Каретка перемещается по высокопрочным закаленным стальным направляющим пластинам. Пластины при необходимости могут быть заменены, что делает ресурс каретки практически вечным. Аналогичная конструкция реализована ведущими немецкими производителями станков.
	Система безопасности Соответствует европейским нормам. При открытой крышке моторного отсека срабатывает концевой выключатель и блокирует возможность включения станка (выделено зеленым). При смене инструмента шпиндель стопорится специальным штоком, одновременно срабатывает концевик (выделено красным). Это блокирует включение станка с застопоренным шпинделем и позволяет избежать дорогостоящего ремонта.
	Панель управления Удобная и информативная с отображением:
	Стопор каретки Удобно использовать при продольном фрезеровании или работе по шаблону, когда не требуется перемещение каретки. Для удобного перемещения каретки предусмотрено две рукоятки.
	Предустановка под автодатчик В столе предусмотрены 4 отверстия с резьбой для установки автоподатчика.
	Аспирационные патрубки Первый аспирационный патрубок расположен под столом для более эффективного удаления стружки из шпиндельной чаши. Второй патрубок находится в защитном кожухе шпинделя.

Комплектация

Стандартная

Дополнительная

Автоподатчик Позволяет плавно подавать заготовку в зону резания, что увеличивает качество и производительность.

Технические характеристики

Характеристика	Значение
Шпиндель	несменный
Частота вращения, об/мин	1400 / 3500 / 6000 / 8000
Полезная высота шпинделя, мм	125
Угол наклона, °	0 - 45
Диаметр, мм	32
Вертикальный ход, мм	175
Наклон шпинделя	есть
Реверс вращения	Есть
Размер стола, мм	1000 х 550
Макс. толщина заготовки, мм	125
Мощность, кВт	5,5
Наличие каретки	есть
Размер шипорезной каретки (длина х ширина), мм	1600 х 350
Макс. диаметр фрез в кожухе, мм	220
Ход шипорезной каретки, мм	700
Диаметр патрубков под аспирацию, мм	100; 120
Макс. диаметр фрез в кожухе, мм	220
Для профилирования, мм	250
Для нарезания шипов *, мм	Отсутствует
Шипорезный комплект (кожух для фрез Ф320 + шипорезная приставка)*, мм	Нет
Диаметр отверстия в столе, мм	190
Длина, мм	1600
Ширина, мм	1000
Высота, мм	1200
Вес, кг	435
