Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L обеспечиваеткомплексную*обработку корпусных изделий и заготовок в форме тел вращения сразу с пяти сторон за один установ. Станок выполняетвысокоточную**обработку деталей из стали, алюминия, жаропрочных и нержавеющих сплавов. IRONMAC IMU-5X 600L - фрезерный обрабатывающий центрвертикального***типа, который оснащен наклонно-поворотным столом с двумя опорами. Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. * Фрезерные и сверлильные операции, зенкерование, растачивание, нарезание резьбы. ** Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). *** За счет высокой функциональности осуществляется обработка полного цикла, деталь не требует дальнейших доработок, что позволяет сократить время изготовления и себестоимость готовой продукции. Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Фрезерный обрабатывающий центр IRONMAC IMU-5X 600L используется для механической обработки и решения технологических задач на предприятиях по выпуску различной продукции: Также оборудование применяется в машиностроении, включая опытное, исследовательское и агротехническое, в судостроении, железнодорожной и энергетической промышленности, и проч. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

	Линейние приводы
	Линейные направляющие
	Конструкция станины
	Поворотный стол с прямым приводом
	Инструментальный магазин
	Кондиционер электрошкафа

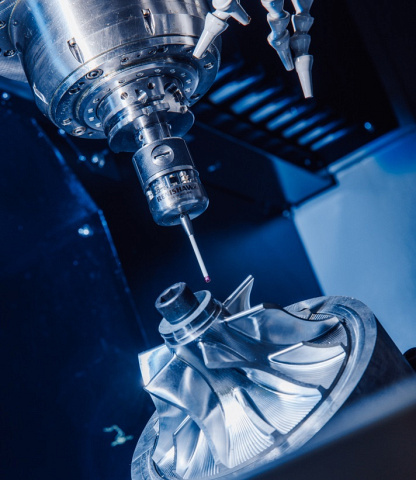

	Система измерения детали

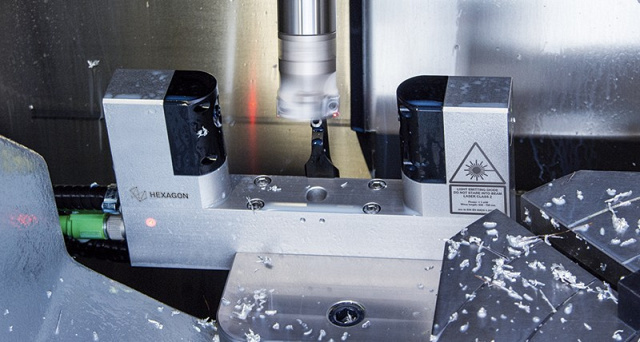

	Лазерная система измерения инструмента

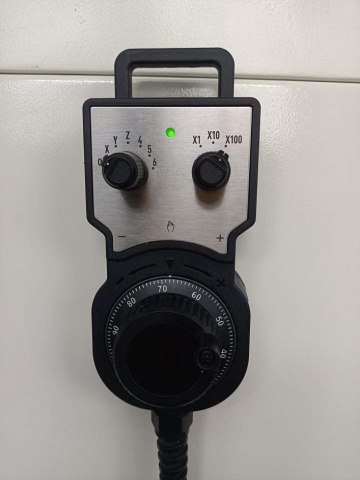

	MPG Маховичок
	Пистолет для обдува воздухом и СОЖ

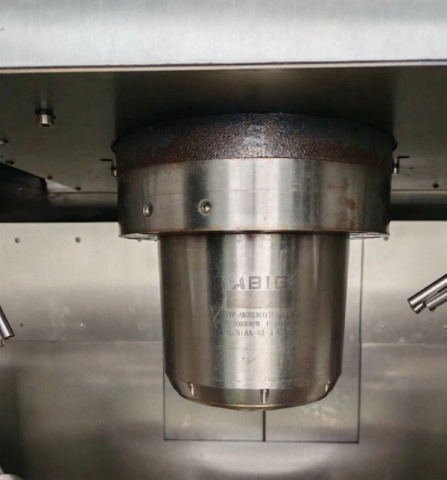

	Прямой привод

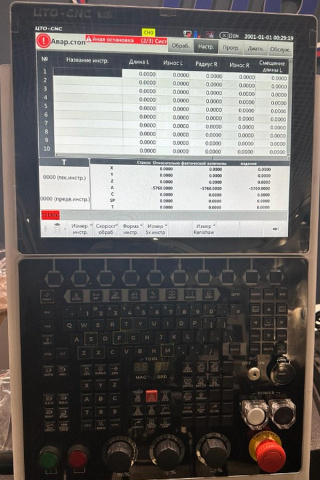

	Система ЧПУ ЦТО CNC X5 CAM системы, совместимые: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др. Система ЧПУ ЦТО CNC X5: Материал:панель из алюминиевого сплаваРазмер:17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024Сплайн-интерполяцияНесколько функций:клавиатура MCP резервирует 12 настраиваемых клавишдля удовлетворения индивидуальных потребностей пользователей.Процессор:i7-5550U CORE двухъядерный 2,0 ГГцВидеокарта:Intel HD Graphics 5500USB:8 USB, 4 USB 3.0 и 4 USB 2.0Системная память:8G, максимальное расширение до 16G
	Система оснасток HSK Система оснасток HSK была разработанаспециально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности. Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания. Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: Важнейшие свойства HSK-A63:

Комплектация

Технические характеристики

Характеристика	Значение
Тип обработки	Поворотно-наклонный стол
Привод	Моторшпиндель
Диаметр круглого стола, мм	Ø 400
Макс. нагрузка на стол, кг	300
Макс. устанавливаемый диаметр, мм	600
Расстояние от оси А до центра стола, мм	95 - 595
Тип зажимов на столе	Механический / Пневматический
Тип	Моторшпиндель Alpha
Крутящий момент шпинделя, Нм	60 / 80
Мощность шпинделя (S1 / S6 - 40%), кВт	30 / 38
Жесткое нарезание резьбы	да
Система подачи СОЖ, Бар	30
Расстояние от торца шпинделя до поверхности стола, мм	95 - 595
Быстрые перемещения по осям X / Y / Z, м/мин	60 / 60 / 60
Макс. скорость подачи при резании, м/мин	20
ATC тип	Манипулятор / Цепной
Емкость магазина, шт.	32 / 48
Макс. диаметр инструмента, мм	80 / 120
Макс. длина инструмента, мм	300
Время смены инструмента, сек	3,6
Вес IRONMAC IMU-5X 600L инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Перемещение по осям A / C, °	±110 / 360
Перемещение по осям X / Y / Z, мм	600 / 650 / 500
Точность позиционирования по осям X / Y / Z, мм	0,003 / 0,003 / 0,003
Повторяемость по осям A / C, сек	2 / 2
Повторяемость по осям X / Y / Z, мм	0,0015 / 0,0015 / 0,0015
Точность позиционирования по осям A / C, сек	4 /4
Инструмент	Лазерная система измерения HEXAGON
Деталь	RENISHAW OMP40
Помпа высокого давления подачи СОЖ	опция
Длина, мм	4230
Ширина, мм	3785
Высота, мм	3783
Вес, кг	15 000
