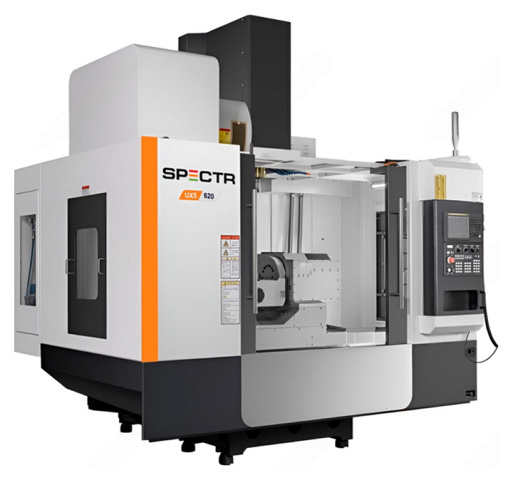

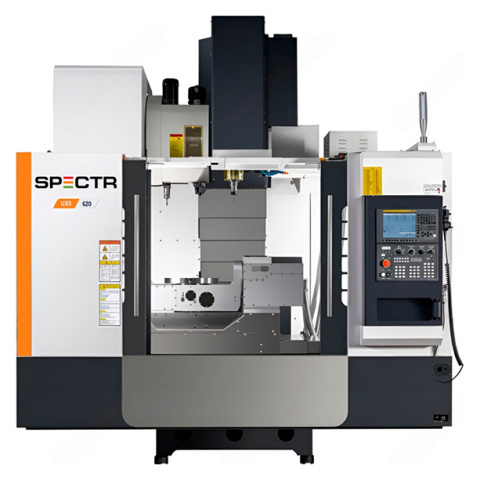

Фрезерный обрабатывающий центр SPECTR UX5-620

Фрезерные обрабатывающие центрыSPECTR UX5-620предназначены для высокоточной обработки корпусных заготовок и тел вращения с пяти разных сторон за один установ. Возможности оборудования позволяют работать с заготовками из стальных, алюминиевых, жаропрочных и нержавеющих сплавов. Станок представляет собой фрезерный обрабатывающий центр вертикального типа с наклонно-поворотным столом с двумя опорами. Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

Обрабатывающие центры отлично решают технологические задачи в области механической обработки металла корпусных деталей: машиностроение;производство инструментов и пресс-форм;контрактное изготовление деталей;пищевая промышленность;агротехническое машиностроение;оснастка для производства пластика;детали для аэрокосмической промышленности;компоненты автомобильной отрасли;энергетическая промышленность;судостроение;железнодорожная промышленность;опытное и исследовательское машиностроение. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

Комплектация

Технические характеристики

Характеристика	Значение
ЦЕНА	14 156 818 ₽

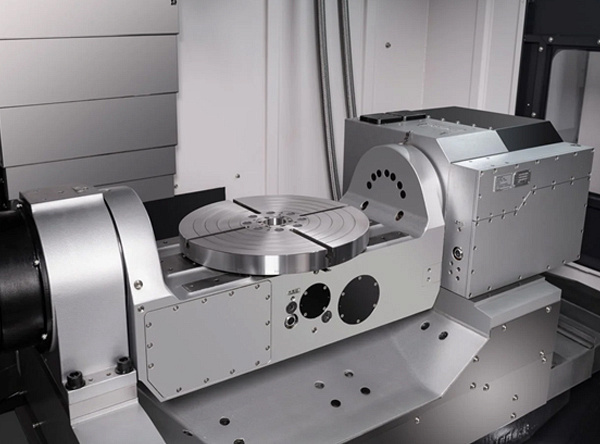

Тип обработки	Поворотно-наклонный стол
Привод	Прямой
Диаметр круглого стола, мм	Ø 400
Макс. нагрузка на стол, кг	200
Макс. устанавливаемый диаметр, мм	Ø 620
Диаметр центрального овтерстия, мм	Ø 50H7
Т-паз (кол-во x ширина), мм	12H7
Угол поворота осей A / С, °	+30º～-120 / 360
Макс. скорость осей A / C, об/мин	12,5 / 20
Макс. крутящий момент осей A / C, Нм	550
Конус	BT40
Максимальная частота вращения, об/мин	12 000
Крутящий момент шпинделя, Нм	118
Мощность шпинделей, кВт	11 / 15
ATC тип	Рука-манипулятор

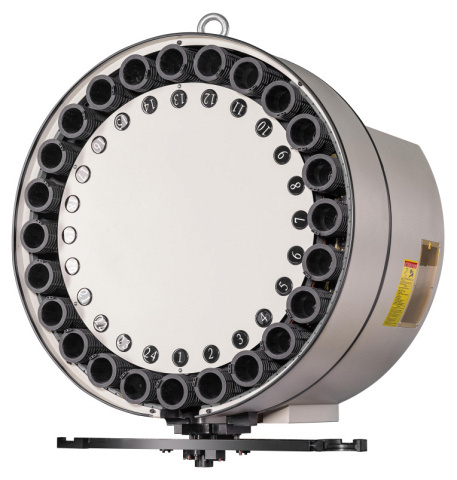

Емкость магазина, шт.	24
Быстрые перемещения по осям X / Y / Z, м/мин	36 / 36 / 36
Макс. скорость подачи при резании, м/мин	1 - 10 000

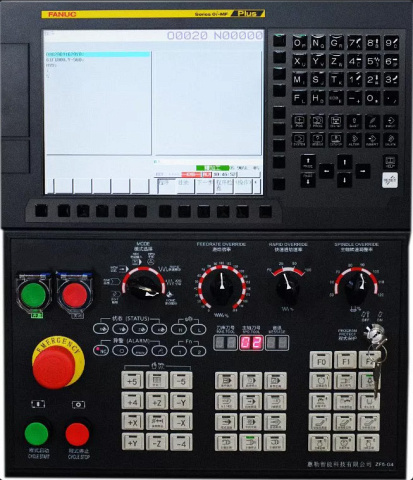

Система ЧПУ	Fanuc
Тип 5-ти осевой обработки	Поворотно-наклонный стол
Расстояние от конца шпинделя до стола, мм	120～720
Перемещение по осям X / Y / Z, мм	750 / 600 / 600
Общая мощность, кВт	30

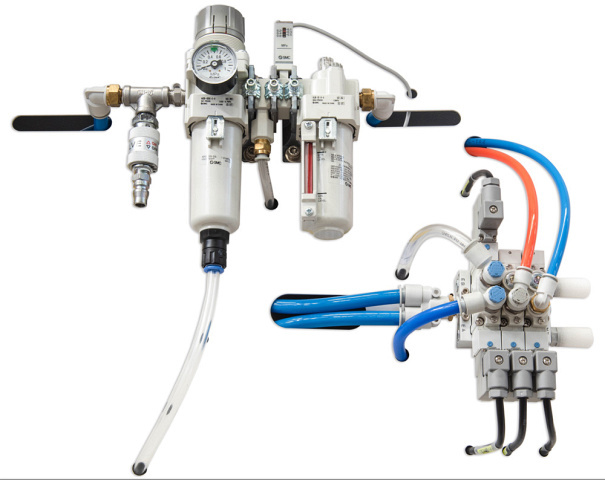

Требуемое давление воздуха, МПa	0.6～0.8
Подключение к сети	3/PE, AC380V, 50Hz
Точность позиционирования по осям X / Y / Z, мм	0,008
Повторяемость по осям X / Y / Z, мм	0,004
Длина, мм	2900
Ширина, мм	2400
Высота, мм	3000
Вес SPECTR UX5-620, кг	8000
