Фрезерный станок ЧПУ с двумя шпинделями и поворотным столом ALUMIL 1200-2MT

Оборудование применяется в багетном, дверном, оконном производстве, производстве оборудования.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Оборудование применяется в багетном, дверном, оконном производстве, производстве оборудования.

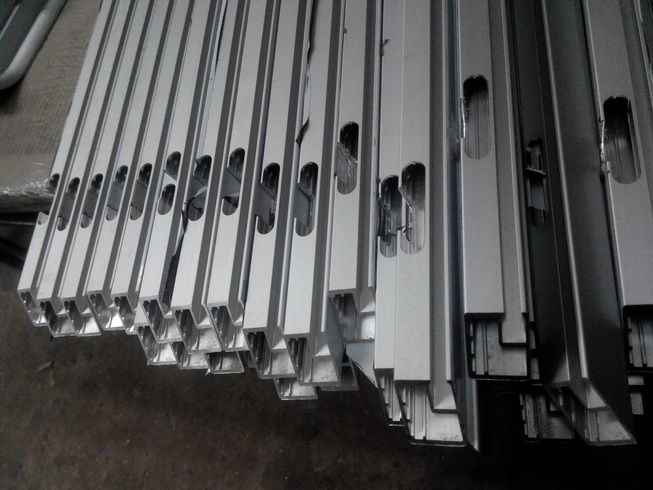

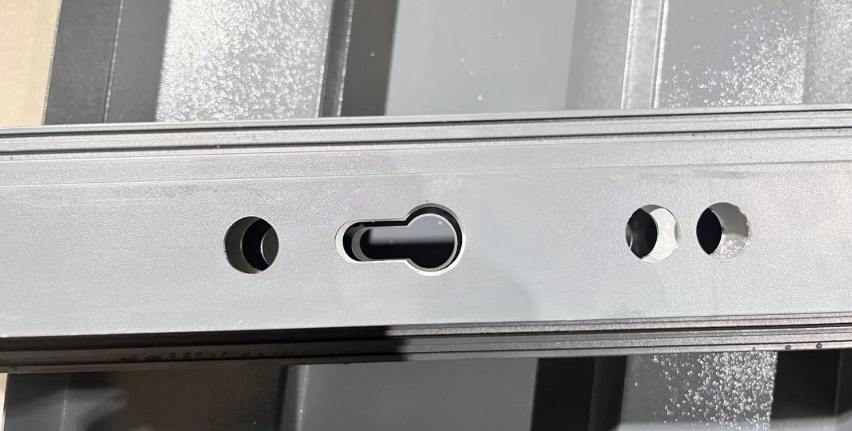

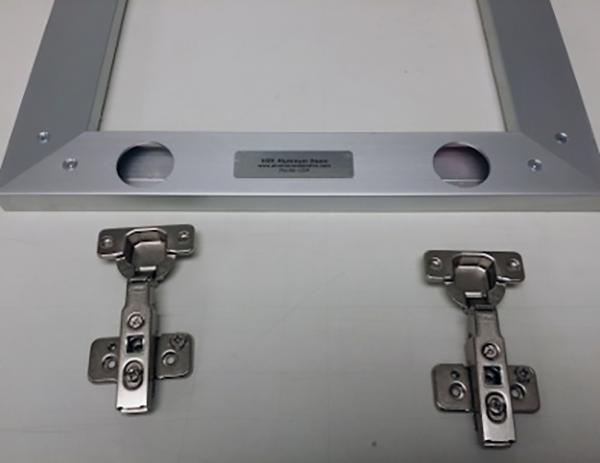

Получаемые изделия

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

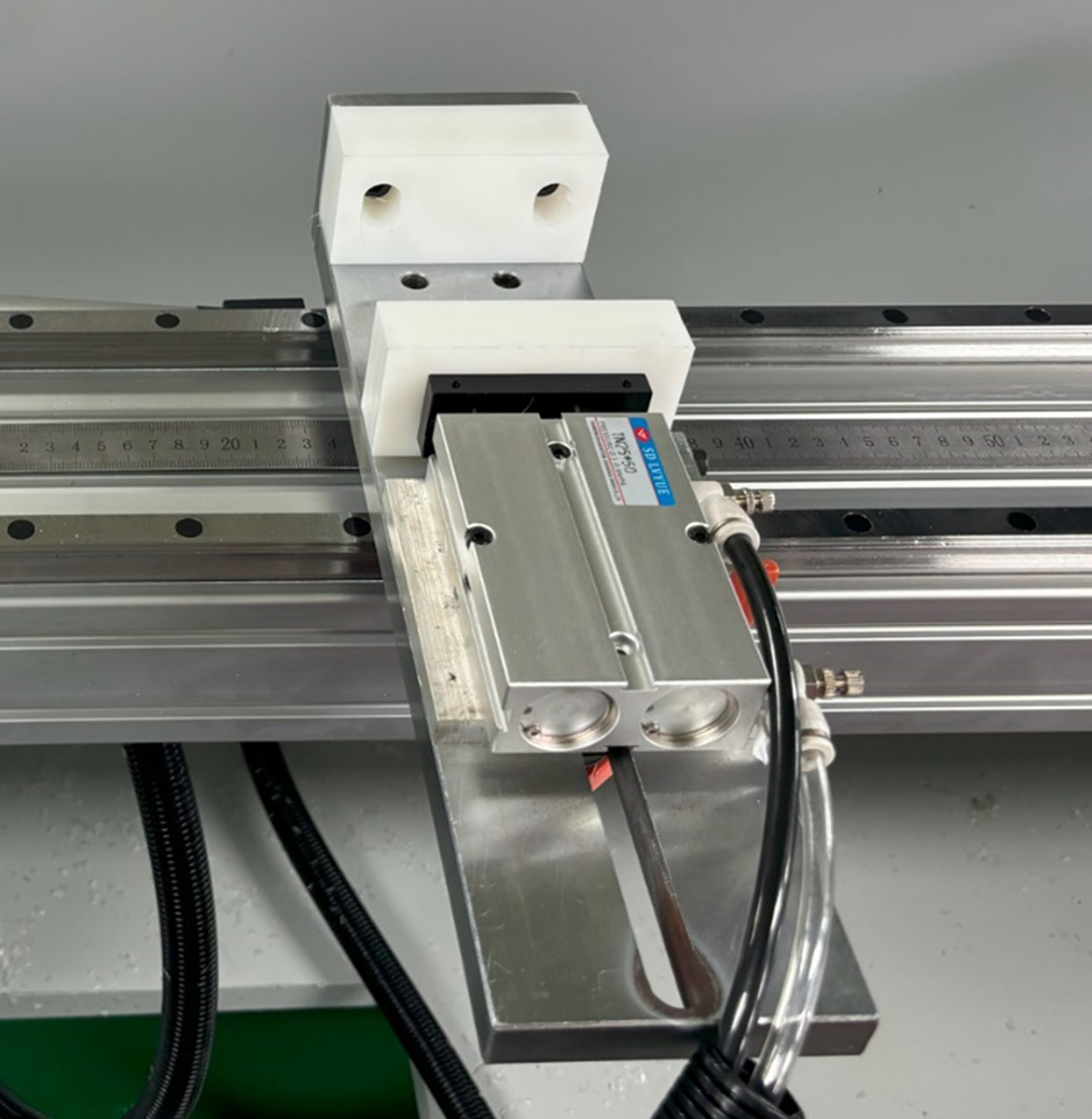

	Удержание заготовки Заготовка устанавливается на подвижные зажимы, которые перемещаются по направляющим. Фиксация заготовки осуществляется при помощи пневмоцилиндров. Данные пневмоприжимы имеют возможность регулировки под необходимую ширину профиля. Передвижение зажимов осуществляется по призматическим линейным направляющим. В комплекте со станком установлены два пневмозажима.

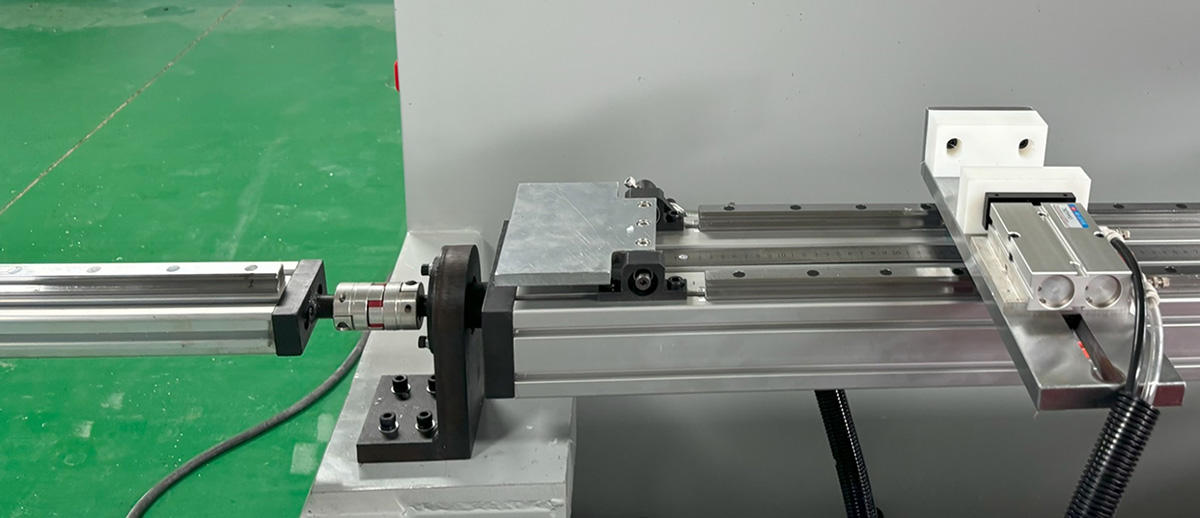

	Торцевой упор Для позиционирования заготовки предусмотрен откидной пневматический упор. Такая конструкция позволяет после зажима заготовки высвободить торец заготовки для его дальнейшей обработки. Данная конструкция так же позволяет обработать заготовки большей длины рабочего хода станка 1200 мм., продвинув заготовку на откинутым упором.

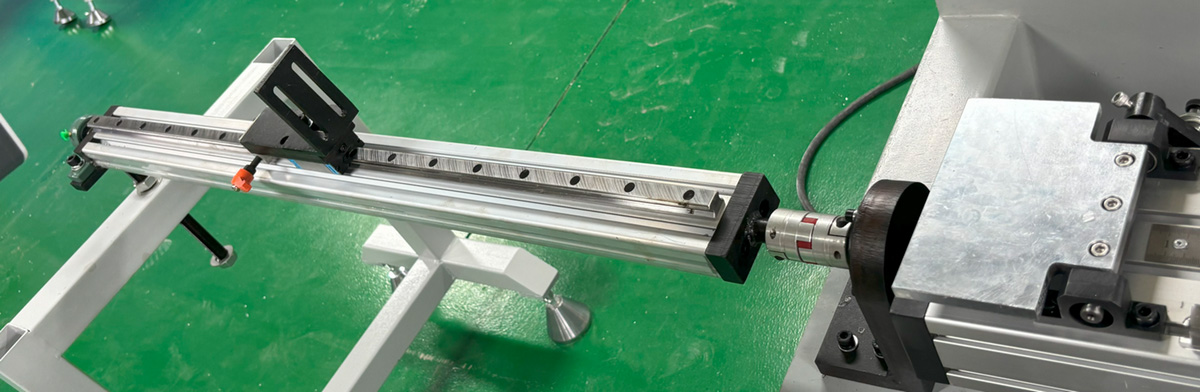

	Приставные столы Слева и справа относительно основной части оборудования предусмотрены приставные столы для поддержки длинного профиля. На столах установлена размерная шкала для выставления размеров и торцевой упор для позиционирования заготовки. Каждый стол имеет длину один метр. Данная опция позволяет избежать провисания заготовок большой длины, а так же не теряя точности обработать те части заготовки, которые выходят за пределы рабочего диапазона длины станка. Механизм сконструирован таким образом, что приставной стол имеет возможность поворачиваться вместе с основным столом и обрабатываемой заготовкой.

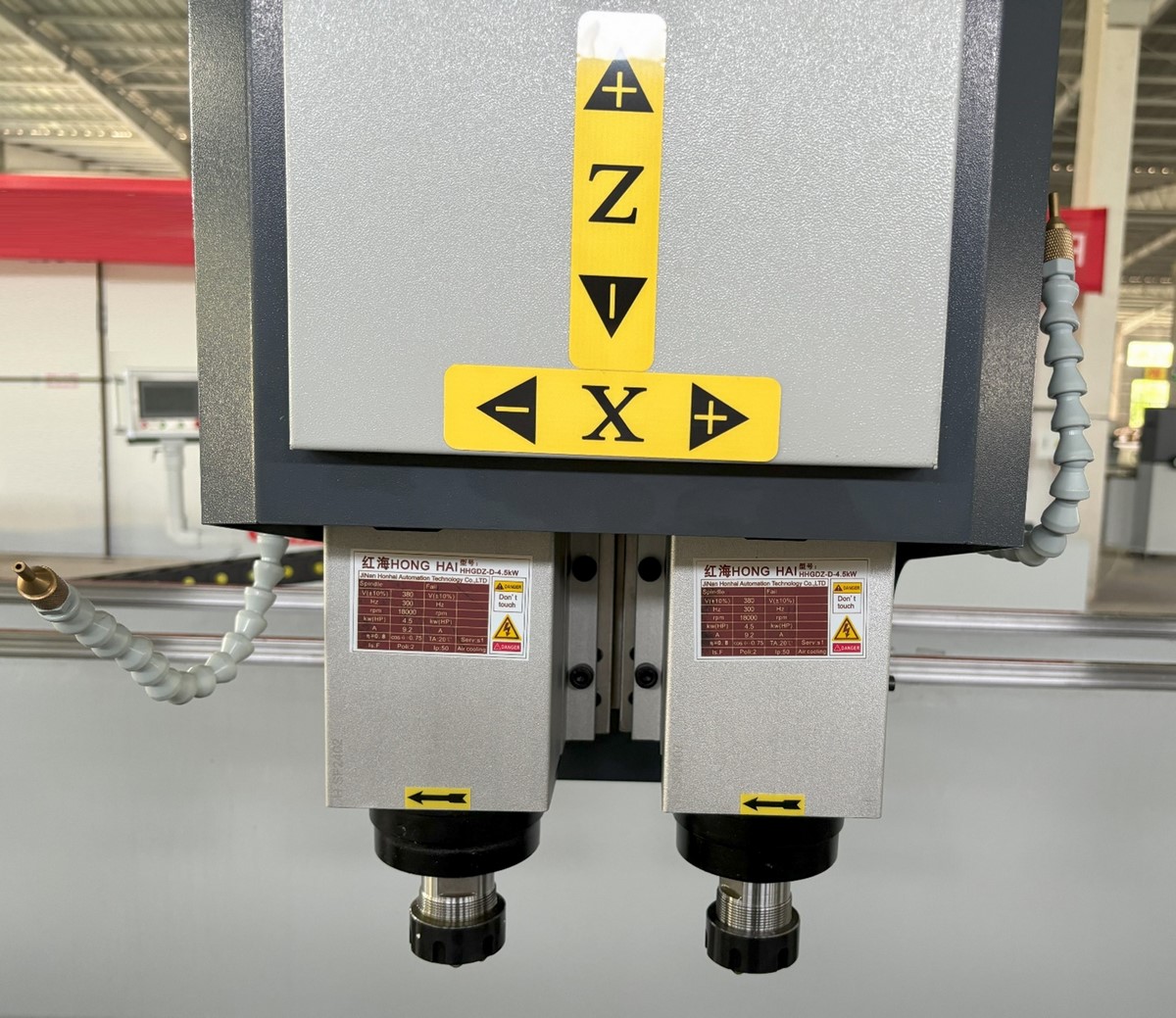

	Шпиндель Два шпинделя мощностью 4,5 кВт позволяют работать 2 разными инструментами и обрабатывать заготовку за одну установку без необходимости замены фрез. Частота вращения 18 000 об/мин. Тип цанги ER32.

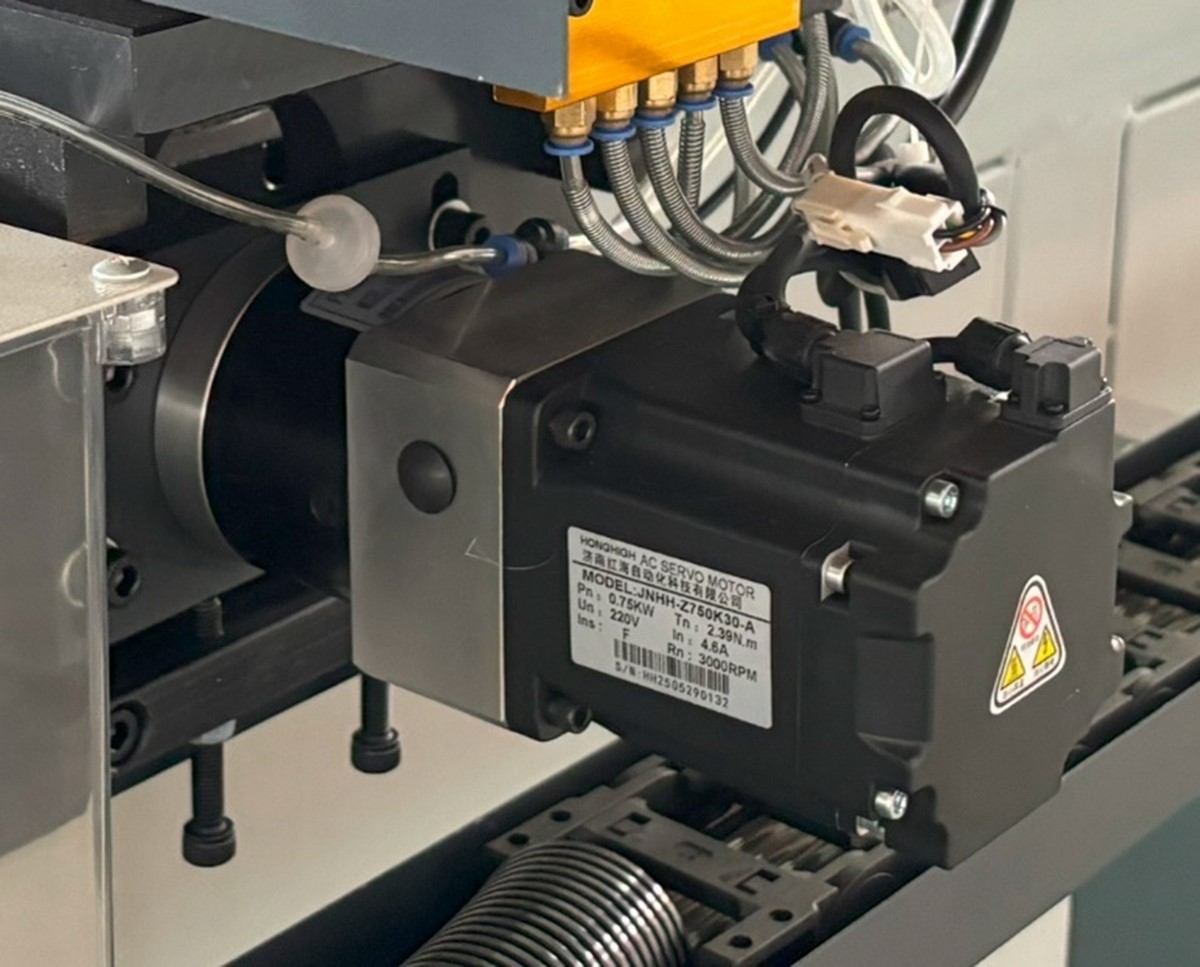

	Высокоскоростные серводвигатели СервомоторыHongHighустановленные на каждом узле для перемещения по всем осям, гарантируют точное позиционирование портала и шпинделя в соответствии с заданной программой. Серводвигатели, в отличии от шаговых и гибридных двигателей, обеспечивают большую скорость холостых и рабочих перемещений, что в свою очередь повышает производительность оборудования. Крутящий момент от электродвигателей на ведущие шестерни передаётся посредством планетарных редукторов, которые в свою очередь обеспечивают необходимый коэффициент редукции и необходимое усилие. Данные серводвигатели имеют мощность 750 Вт.

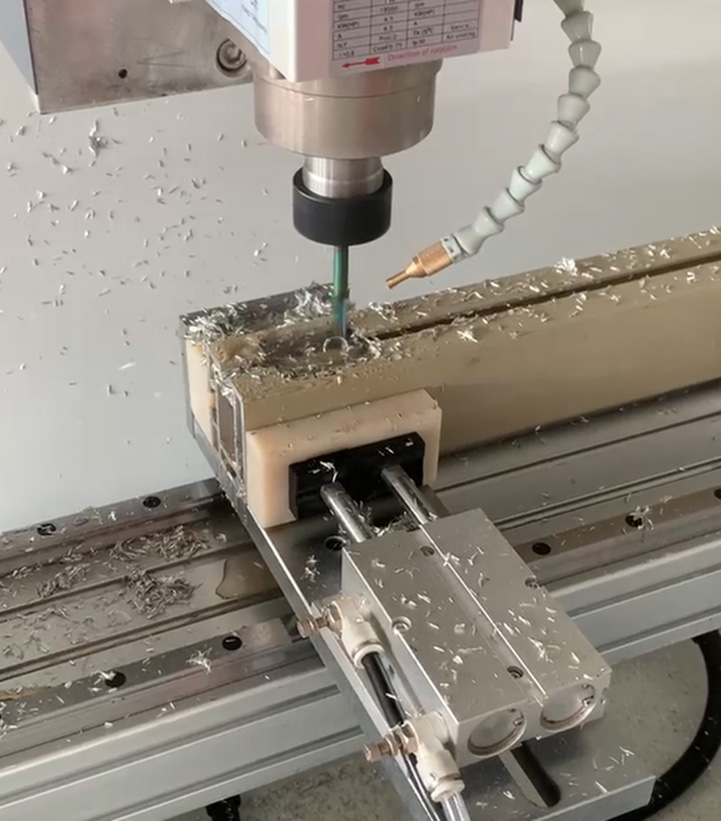

	Система подачи охлаждающей жидкости В комплектацию станка включена система подачи охлаждающей жидкости в виде масляного тумана, которая увеличивает моторесурс инструмента, чем улучшает качество фрезерования.

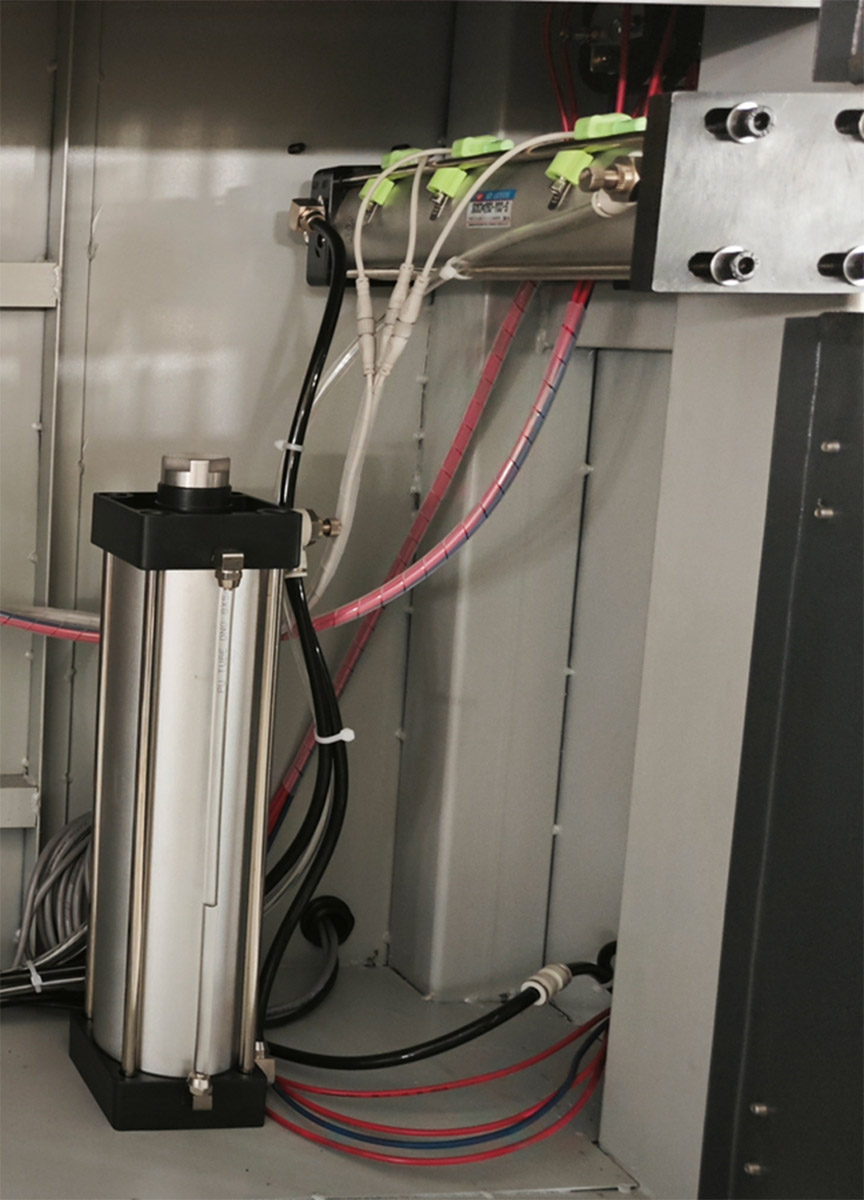

	Пневматический механизм поворота стола Одной из ключевых особенностей станка является поворот рабочего стола с помощью пневматического механизма, который позволяет изменять положение рабочего стола на углы: -90°/ 0° / 90°. Это даёт возможность обрабатывать профиль с трёх сторон за один установ, повышая эффективность и точность работы. При необходимости обработки глубоких сквозных отверстий стол может быть перевёрнут, что упрощает выполнение таких операций и повышает их точность.

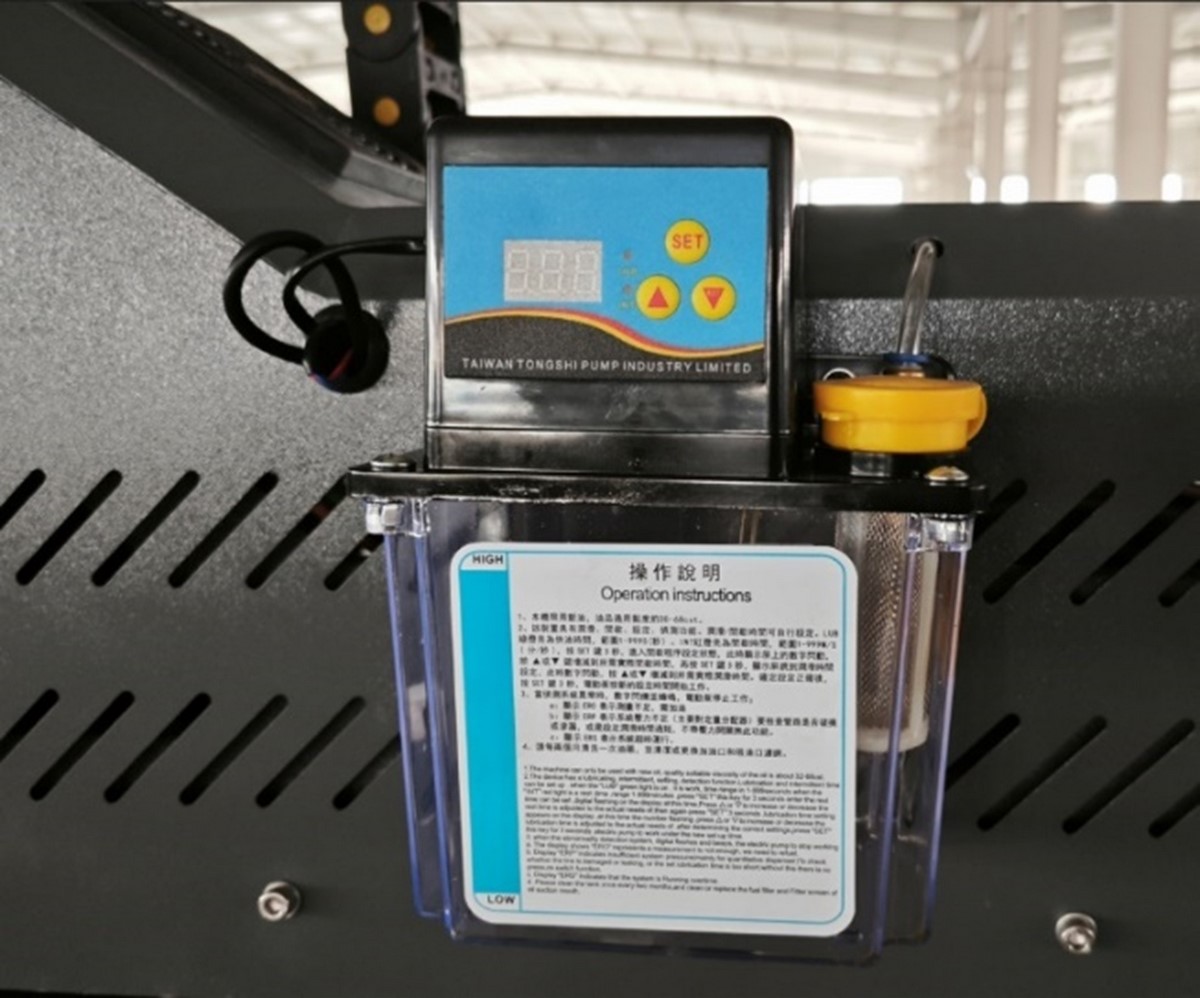

	Автоматическая система смазки направляющих Централизованная система смазки направляющих по всем осям исключает человеческий фактор, вовремя подает смазку на призматические направляющие что обеспечивает плавность хода фрезерного агрегата и продлевает срок службы подвижных элементов.

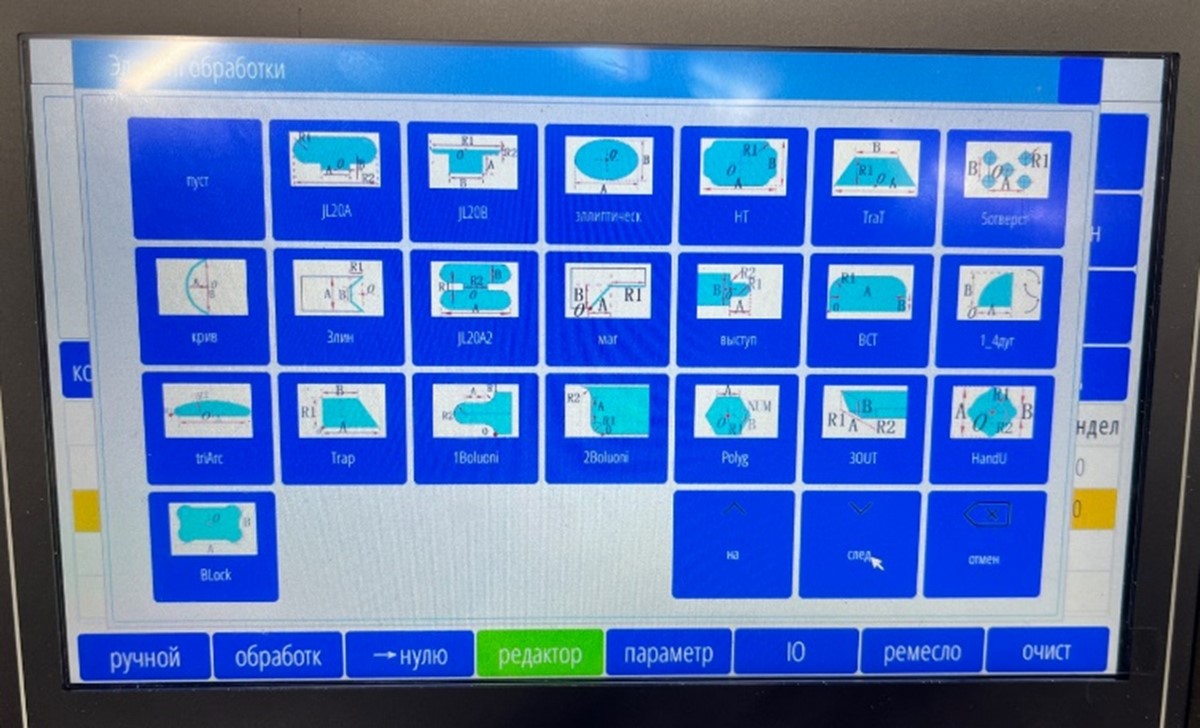

	Система управления RED SEA Простая и надежная система управления имеет возможность редактировать и создавать программы непосредственно у станка. В программе заложены стандартные шаблоны обработки с параметрическими значениями размеров, количества, скорости, глубины и реза заготовки. Простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система управляется с экрана с сенсорным управлением.

КОМПЛЕКТАЦИЯ:

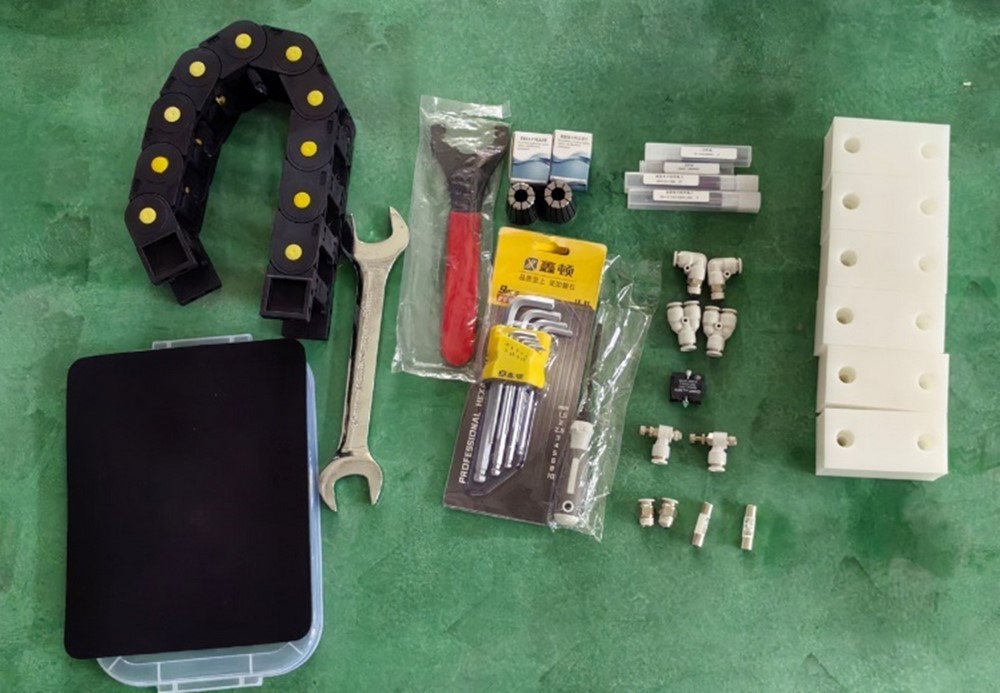

Комплект ЗИП Включает в себя набор тестовых фрез и цанг, набор ключей, запасные части, выключатели и т.д. *Количество фрез и ключей в комплекте может быть разным.

Технические характеристики
