Кромкошлифовальный станок проходного типа EcoWood S1W1

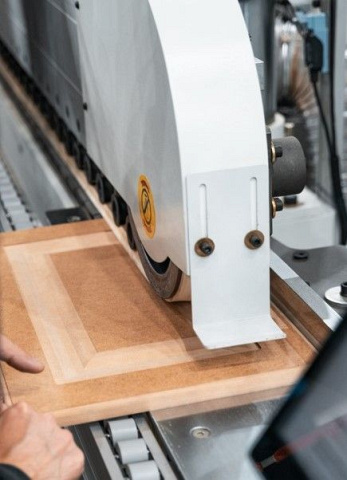

Станок предназначен для шлифования в автоматическом проходном режиме прямых и профильных кромок мебельных фасадов, и других мебельных деталей. Шлифование осуществляется на изделиях из МДФ, заготовках из массива древесины, шпонированных деталях, по грунту и по нанесенному ЛКМ (промежуточное шлифование).

Область применения

Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.

Получаемые изделия

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок применяется на средних и крупных мебельных, оконных, дверных производствах, также широко применяется на предприятиях, выпускающих рамочные фасады.

Получаемые изделия

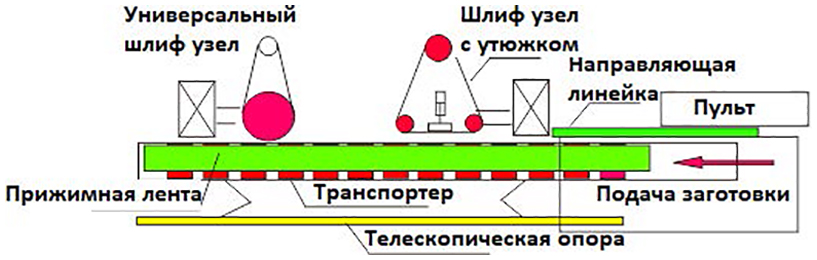

СХЕМА ОБРАБОТКИ:

	S1W1
	S2W2

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

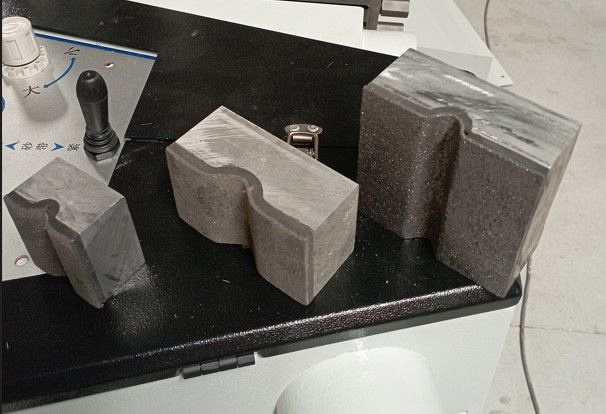

	Ленточный узел с пневматическим утюжком «S» Шлифовальный узел с пневматическим утюжком служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька) подготовив ее для качественного нанесения ЛКМ. Сила прижатия утюжка, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов при входе заготовки в зону работы узла. Автоматическая осцилляция предотвращает смещение ленты и повышает качество шлифования, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлиф ленты в станке. Скорость шлиф ленты регулируется инвертором в диапазоне от 5 до 25 м/мин. Это обеспечивает гибкость настроек и позволяет шлифовать массив, шпонированные изделия, МДФ, грунты, лаки, гипс и другие материалы. Максимальная ширина шлифования 80 мм (опция 130 мм). Длина шлифовальной ленты 1980 мм Узел имеет возможность наклона +/- 45° Под заказ утюжек может быть профильным с графитовым покрытием для шлифования сложных профильных деталей.

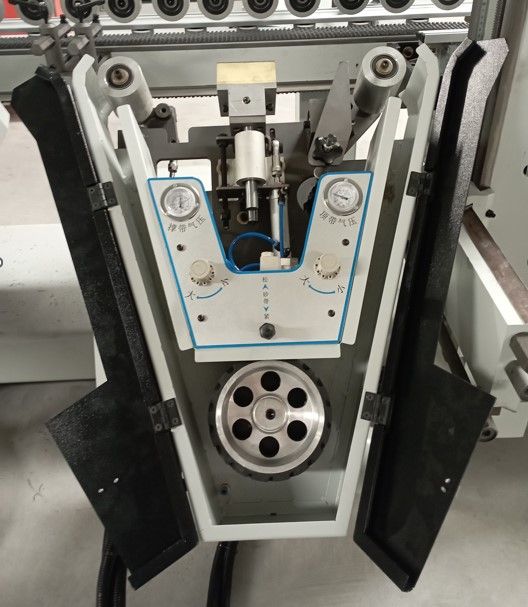

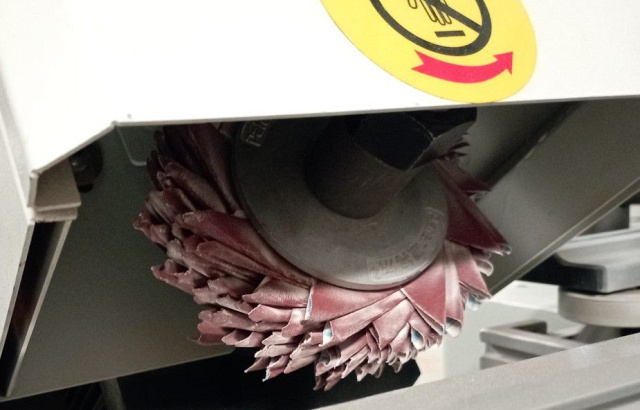

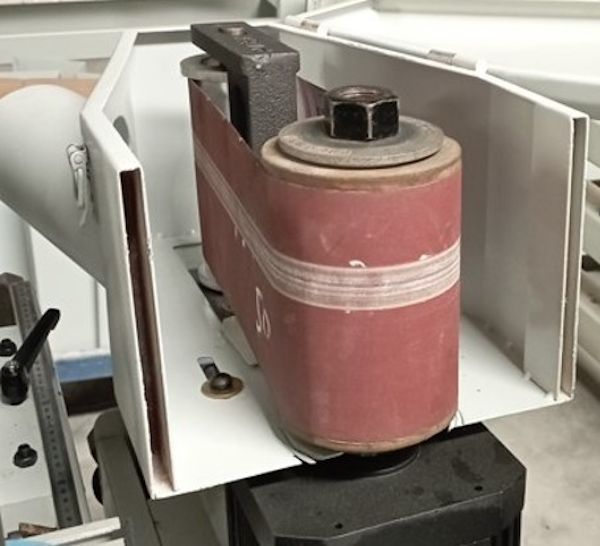

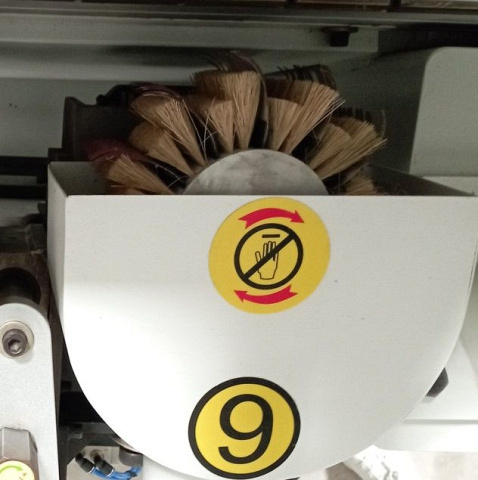

	Универсальный шлифовальный узел «W» Шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. На узлы могут быть установлены различные виды шлифовального инструмента в зависимости от задачи (узел при этом не меняется):

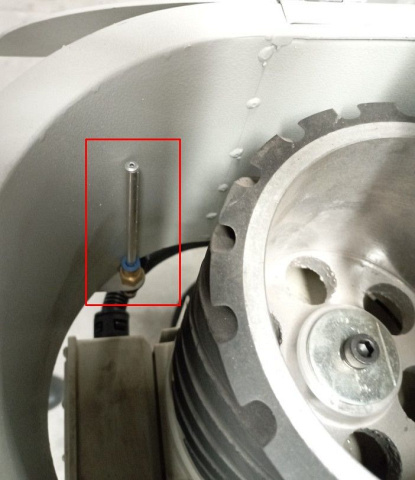

	Обдув шлифовальной ленты на узле с пневматическим утюжком Обеспечивает очистку ленты и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс ленты сокращает затраты на абразив и повышает производительность станка.
	Подающий транспортер Прижим заготовки осуществляется ремнем по всей длине транспортера, что исключает смещение заготовки благодаря большому пятну контакта ремня с поверхностью изделия (в отличии от станков с прижимом роликами). Звенья транспортера обрезиненные. Скорости подачи 5 - 25 м/мин (инвертор) – задается с панели управления.
	Пылезащищенный электрошкаф PLC панель управления и электрический шкаф на отдельной стойке в пылезащищенном корпусе. Электрокомпоненты ведущих мировых производителей.

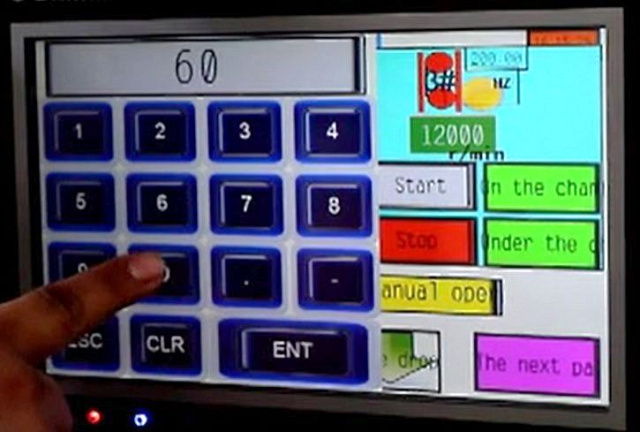

	Панель управления Удобное управление с PLC контроллера. На одном дисплее устанавливаются все параметры обработки:
	Осцилляция шлифовальной ленты на узле с пневматическим утюжком Значительно повышает качество обработки. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь по заготовке.

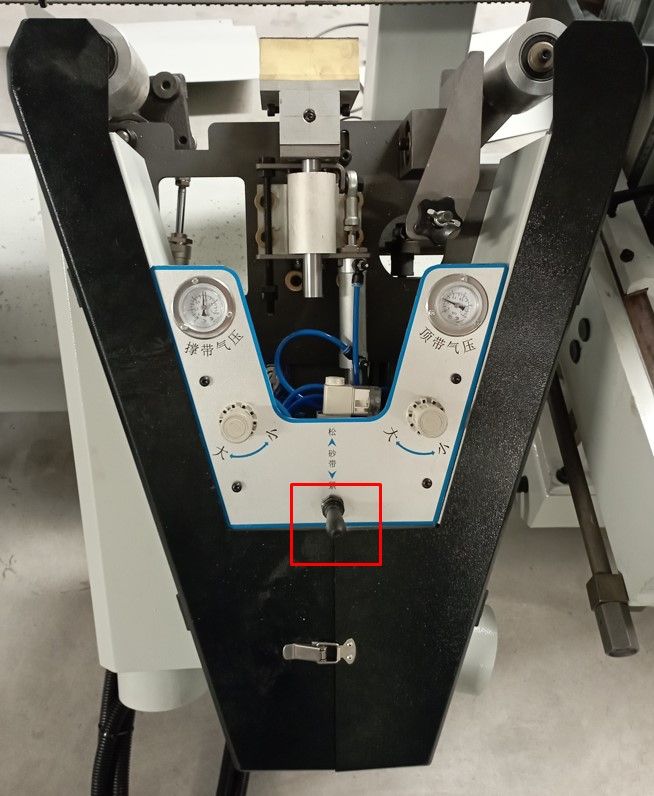

	Пневматическое натяжение шлифовальной ленты Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка
	Манометры натяжения шлифовальной ленты и силы прижима утюжка Независимая настройка натяжения шлифовальной ленты и силы прижима утюжка, позволяет подобрать оптимальные параметры для качественного шлифования, различных материалов:
	Наклон шлифовальных узлов Все шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. Позволяют настроить станок под качественную шлифовку сложных профилей кромки.

КОМПЛЕКТАЦИЯ:

Дополнительная

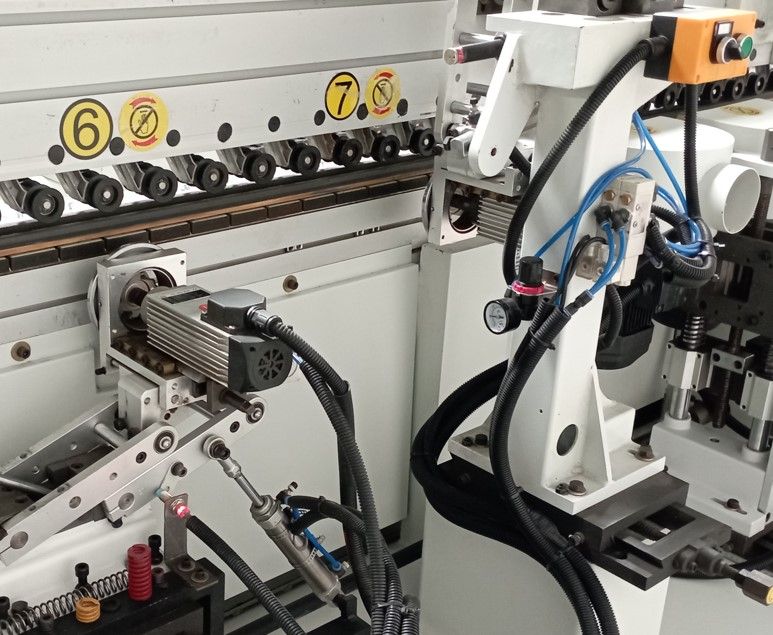

	Продольный фрезерный узел Применяется для формирования радиуса на продольной части заготовки (R3 и ниже). Состоит из двух высокоскоростных двигателей. 1й двигатель фрезерует продольно верхнюю часть кромки. 2й двигатель фрезерует продольно нижнюю часть кромки.
	Торцевой фрезерный узел Применяется для формирования радиуса на торце заготовки (R3 и ниже). Состоит из 2х высокоскоростных двигателей имеющих антискольную функцию: 1й двигатель фрезерует заготовку сверху вниз до середины. 2й двигатель фрезерует оставшуюся часть снизу вверх. Такая компоновка позволяет избежать сколов как снизу так и сверху.
	Шлифовальные ленты На бумажной или тканевой основе. Подбираются в соответствии с задачей заказчика. Отличаются высоким качеством обработки и увеличенным ресурсом.
	Винтовой компрессор TRIUMPH DELTA 20/8 C Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры.

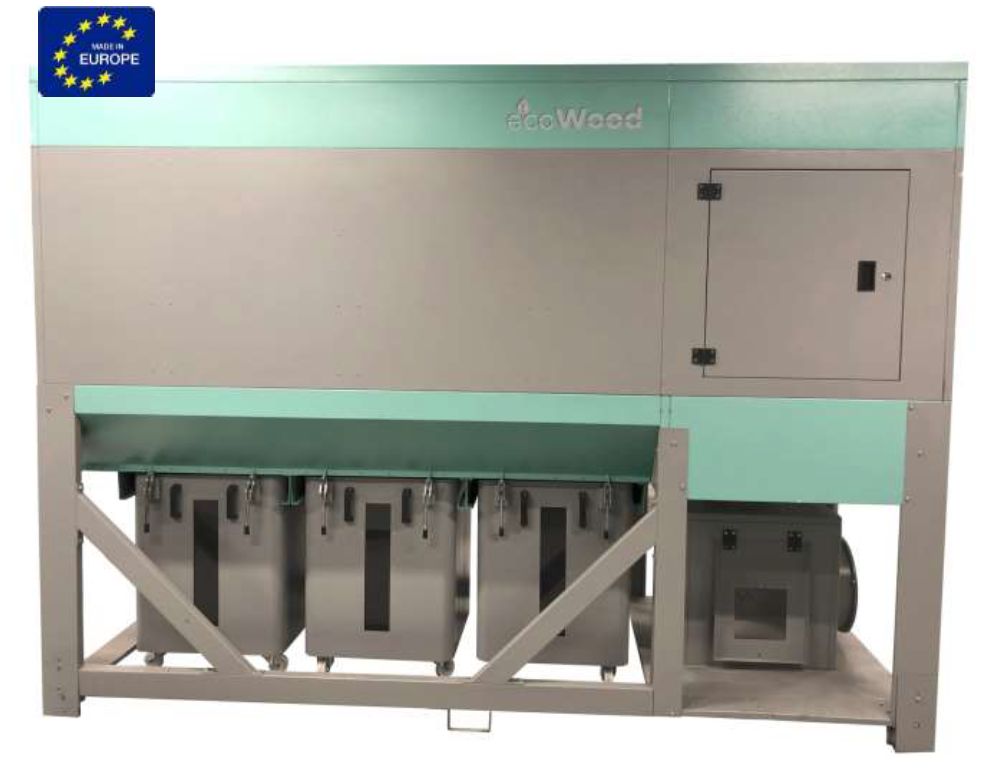

	Фильтр рукавный ECOWOOD FPC 10000 Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах.

Технические характеристики

Характеристика	Значение
Заготовка, материал	Кромка фасадов
Ширина обработки, мм	80 - 2400
Высота обработки, мм	5 - 70
Скорость подачи заготовки, м/мин	5 - 20
Мощность двигателя подачи, кВт	1,5
Мощность двигателя подъема прижимной балки, кВт	0,55
Рабочее давление, Бар	0,6 - 0,8
Общая установленная мощность, кВт	5,75
Электроподключение, В / Гц	380 / 50
Количество узлов, шт.	1
Мощность, кВт	2,2
Скорость шлифовальной ленты (инвертор), м/с	300 - 1440
Размер шлифовальной ленты, мм	1980 x 80
Осцилляция шлифовальной ленты, мм	есть
Угол наклона, °	± 45
Автоматическая компенсация износа шлифовальной ленты	есть (0,04 мм за 1 раз)
Количество узлов, шт.	1
Мощность, кВт	1,5
Размер вала (диаметр x высота), мм	25,4 x 100
Частота вращения (инвертор), об/мин	300 - 1900
Макс. наружный диаметр инструмента, мм	200
Автоматическая компенсация износа шлифовальных кругов	есть (0,04 мм за 1 раз)
Угол наклона, °	± 45
Длина, мм	3300
Ширина, мм	1300
Высота, мм	1550
Вес EcoWood S1W1, кг	1500
