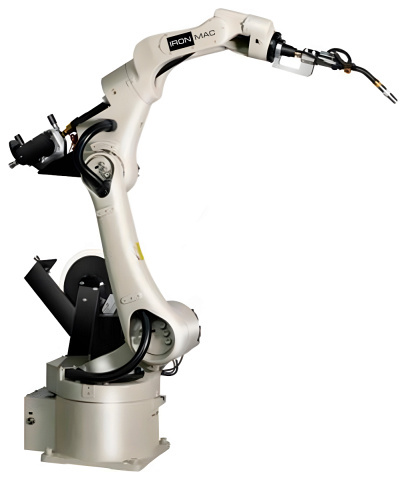

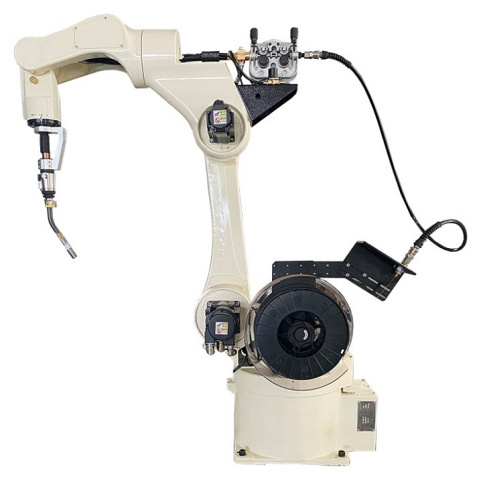

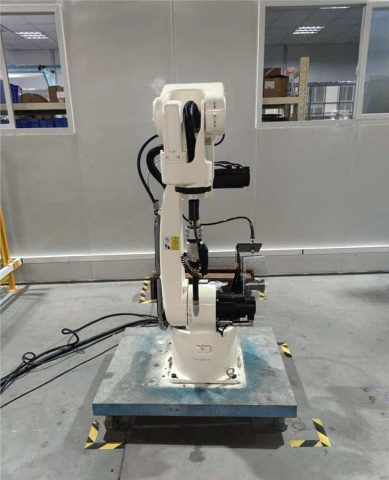

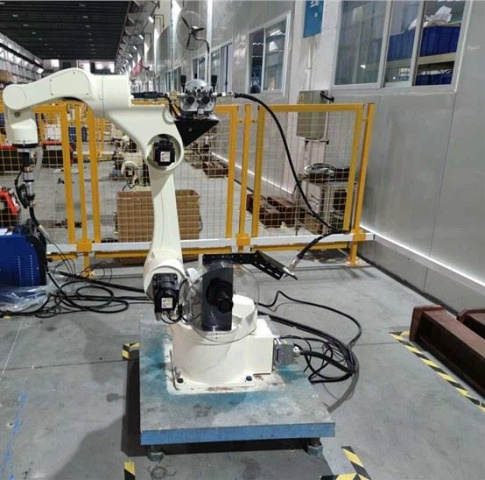

Манипулятор-сварщик IR-JH605E
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: IRONMAC
Автоматический манипулятор для дуговой и точечной сварки IR-JH605E предназначен для различных сварочных ситуаций. После научной перестройки внутренней структуры все кабели и компоненты теперь хорошо защищены от всевозможных помех со стороны внешних устройств, что делает его стабильным и надежным при работе в ограниченном пространстве.
Предназначен для быстрого развертывания процесса сварки, сварки после отключения тока, интеллектуальной ткацкой сварки, соединения позиционера, предотвращения столкновений и тд.
Область применения
Область применения
Предназначен для быстрого развертывания процесса сварки, сварки после отключения тока, интеллектуальной ткацкой сварки, соединения позиционера, предотвращения столкновений и тд.Схемы обработки
 | Диаграмма перемещений |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Число степеней свободы, шт. | 6 |
| Максимальная нагрузка, кг | 5 |
| Максимальный рабочий радиус, мм | 1441 |
| Повторяемость, мм | ±0,06 |
| Класс защиты IP робота | IP50 |
| Длина кабеля до ПУ, м | 8 |
| Длина питающего кабеля, м | 5 |
| Параметры входа / выхода ( I / O ) | Цифровое количество: вход 32 контакта, выход 31 контакт (сигнальная лампа кабины управления занимает 1 контакт) |
| Емкость резервной батареи, кВА | 2,5 |
| Потребляемая мощность, кВт | 2 |
| Напряжение, В | 220 |
| Сила тока, А | 10,8 |
| Способ монтажа / поверхность | На земле перевернутый кулон, боковой кулон |
| Класс защиты шкафа управления | IP50 |
| Вес IR-JH605E шкафа управления, кг | 50 |
| Размер шкафа управления (Д x Ш x В), мм | 640 x 460 x 620 |
| Основные операции | Сварка |
| J1, ° | ±150 |
| J2, ° | -145 / +60 |
| J3, ° | +30 / +270 |
| J4, ° | ±120 |
| J5, ° | -110 / +140 |
| J6, ° | ±360 |
| J1 | 2,58 рад/с, 148 °/с |
| J2 | 2,58 рад/с, 148 °/с |
| J3 | 2,58 рад/с, 148 °/с |
| J4 | 3,93 рад/с, 225 °/с |
| J5 | 3,93 рад/с, 225 °/с |
| J6 | 3,93 рад/с, 225 °/с |
| J1 | 3,87 рад/с, 222 °/с |
| J2 | 3,87 рад/с, 222 °/с |
| J3 | 3,87 рад/с, 222 °/с |
| J4 | 5,89 рад/с, 337,5 °/с |
| J5 | 5,89 рад/с, 337,5 °/с |
| J6 | 5,89 рад/с, 337,5 °/с |
| J4, кг㎡ | 0,3 |
| J5, кг㎡ | 0,3 |
| J6, кг㎡ | 0,035 |
| J4, Нм | 35 |
| J5, Нм | 35 |
| J6, Нм | 15 |
| Температура, °C | 0 - 45 |
| Влажность, % | 20 - 80 |
| Другое | Избегайте контакта с горючими, взрывоопасными или агрессивными газами и жидкостями и держитесь подальше от источников электронного шума (плазма). |
| Вес, кг | 196 |
