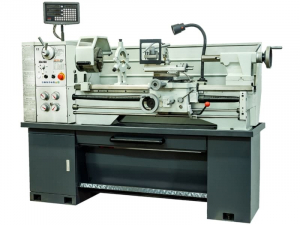

Токарно-винторезный станок с Metal Master X32100
ОПИСАНИЕ СТАНКА УНИВЕРСАЛЬНЫЙ ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК METAL MASTER X32100
Модель обладает удобной эргономикой управления, понятной любому токарю без переучивания. Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. В стандартную комплектацию входят: система подачи СОЖ и станочный светильник местного освещения. Модель позволяет раздельно регулировать обороты ходового вала и ходового винта. Модель оснащена трехкулачковым патроном диаметром 160 мм и эргономичной защитой со смотровым окошком.
Преимущества
Внутренний диаметр шпинделя составляет 38 мм.
Все рукоятки оснащены четкими и удобными лимбами. Все подвижные части станка оснащены тавотницами
Вылет пиноли задней бабки – 100 мм.
На ходовой винт смонтирован защитный кожух для защиты от стружки.
Четырехкулачковый патрон с независимым перемещением кулачков входит в базовый комплект поставки станка.
Все подвижные части станка оснащены тавотницами.
Для удобства нарезания резьбы станок оснащен 8-позиционным резьбоуказателем.
Станок «в базе» комплектуется подвижным и неподвижным люнетами.
В ЗИП входят ключи, масленка, обратные каленые кулачки, неподвижный центр МТ №3, конус-переходник с МТ-5 на МТ-3 и сменные шестерни для гитары.
Metal Master X32100 – отличная техника для серийного производства!
Качество металлических изделий напрямую зависит от того на каком оборудовании они создавались. Поэтому к выбору металлообрабатывающей техники следует относиться максимально внимательно.
Универсальный токарно-винторезный станок Metal Master X32100 позволяет выполнять обработку заготовок цилиндрической и конической формы, создавая простые и сложные детали для их дальнейшего использования в качестве составных частей различных конструкций. Применение данной техники открывает возможности для комплексного подхода. Ведь Вам потребуется всего один станок для выполнения таких операций, как сверление, зенкерование, нарезание метрической и дюймовой резьбы, обточка поверхностей металлических заготовок.
Решая производственные задачи, которые возникают на Вашем предприятии необходимо учитывать все тонкости обработки той или иной детали и комплексно подходить к данному процессу. Только так можно в кратчайшие сроки добиться впечатляющих результатов. И здесь Вам сможет помочь универсальный токарно-винторезный станок Metal Master X32100 обладающий впечатляющими техническими характеристиками и позволяющий с лёгкостью обрабатывать даже достаточно габаритные заготовки.
Основные преимущества рассматриваемого оборудования:
- Богатый комплект ЗИП. С его помощью наладка оборудования не вызовет проблем и уже через короткое время после поставки станка Вы сможете приступить к его эксплуатации;
- Комплектация в «базе» предусматривает наличие подвижных и неподвижных люнетов. Они могут выступать для длинных заготовок, как дополнительная опора, тем повышая точность и эффективность выполняемой обработки;
- Наличие всех необходимых механизмов для своевременной подачи СОЖ. Рабочей оснастке гарантирован длительный срок службы.
| Характеристики | X32100 |
|---|---|
| Макс. диаметр над станиной | Ø 320 мм |
| Макс. диаметр над выемкой в станине | Ø 470 мм |
| Макс. диаметр над поперечными салазками | Ø 180 мм |
| Расстояние между центрами | 1000 мм |
| Диаметр отверстия шпинделя | 38 мм |
| Количество передач | 18 |
| Диапазон скоростей шпинделя | 65-1810 об/мин |
| Торец шпинделя | D1-4 |
| Конус отверстия шпинделя | MT 5 |
| Конус шпинделя задней бабки | MT 3 |
| Макс. ход каретки | 880 мм |
| Макс. ход поперечных салазок | 130 мм |
| Макс. ход верхней салазки | 75 мм |
| Макс. ход шпинделя задней бабки | 100 мм |
| Ширина станины | 181 мм |
| Максимальная сечение резца | 16х16 мм |
| Автоматическая продольная подача | 0,053-1,291 мм/об, 40 видов |
| Автоматическая поперечная подача | 0,011-0,276 мм/об, 40 видов |
| Диапазон нарезаемых метрических резьб | 0.4-7 мм/об, 32 вида |
| Диапазон нарезаемых дюймовых резьб | 4-60 ниток/дюйм, 36 видов |
| Мощность двигателя | 1,5 кВт |
| Напряжение питания | 380 В, 50 Гц |
| Габаритные размеры (ДхШхВ) | 1860х745х1465 мм |
| Вес Metal Master X32100k нетто | 550 кг |
В стандартную комплектацию станка входят:
- Система подачи СОЖ;
- Патрон трехкулачковый 160 мм;
- Патрон четырехкулачковый 200 мм;
- Люнет подвижный;
- Люнет неподвижный;
- 2 упорных центра МК №3;
- Переходник с МК 5 на МК 3;
- Сменные шестерни гитары;
- Обратные кулачки – 3 шт;
- Кожух патрона с выключателями;
- Защита ходового винта;
- Шпиндельный тормоз;
- Светильник;
- Защитный экран резцедержателя;
- Резьбоуказатель;
- Четырехпозиционный резцедержатель;
- Инструментальный ящик:Масленка;Ключ резцедержателя;Ключ патрона;2 отвертки;Набор ключей;Набор шестигранников.
- Руководство пользователя.
