Производитель: Filato

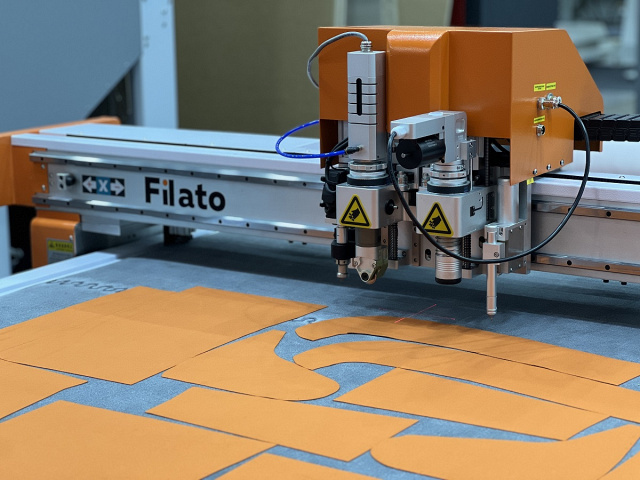

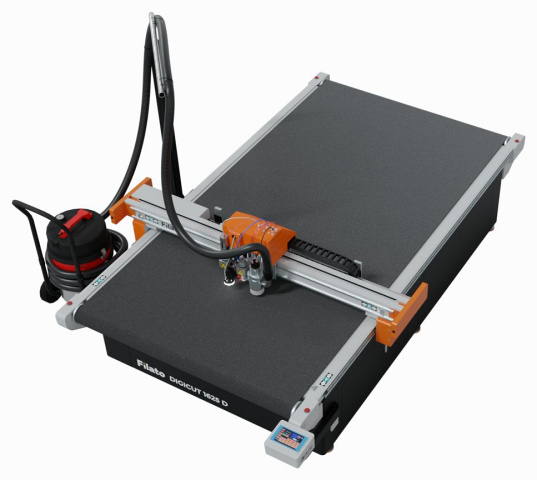

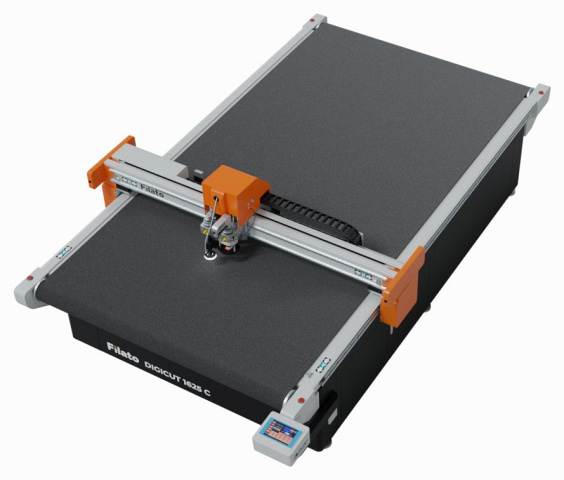

Планшетно-режущий плоттер Filato DIGICUT предназначен для раскроя различных материалов методом резки острым или фрезерования концевым инструментом. Раскрой осуществляется по заданной программе или по маркерным меткам. Отличительной особенностью модели являются скорость резки, ускорение перемещений и производительность. Различные виды инструментальных модулей делают оборудование многофункциональным, а конвейерный стол и система загрузки повышают уровень автоматизации.
Область применения
Filato DIGICUT применяется для раскроя текстильных, швейных и технических тканей, ПВХ, различных видов пластика и картона, печатной продукции и наклейки, сотовых и дышащих материалов, поролона, линолеума, каучука, резины, гофроплатика, пенокартона, ABS-пластика, акрила, вспененных материалов.
Композитные материалы:
Кевлар (арамид), карбон, стеклоткань, кевлар-карбон и прочие.
Целлюлозно-бумажные изделия
Картон, гофрокартон, сотовый картон, бумага и прочие.
Вспененные материалы и различные виды пластика
Поролон, пенопласт, пенополиуретан, пенокартон, полистирол, ABS пластик, акрил.
Пленка
ПВХ, акрил, оракл и прочие.
Текстильные и технические материалы
Хлопок, оксфорд, спанбонд, кожа, экокожа, футер, сетка, вельвет, джинса и прочие.
Резинотехнические изделия
Резина, каучук, паронит, EVA, ПВХ.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Filato DIGICUT применяется для раскроя текстильных, швейных и технических тканей, ПВХ, различных видов пластика и картона, печатной продукции и наклейки, сотовых и дышащих материалов, поролона, линолеума, каучука, резины, гофроплатика, пенокартона, ABS-пластика, акрила, вспененных материалов.
Композитные материалы:
Кевлар (арамид), карбон, стеклоткань, кевлар-карбон и прочие.
Целлюлозно-бумажные изделия
Картон, гофрокартон, сотовый картон, бумага и прочие.
Вспененные материалы и различные виды пластика
Поролон, пенопласт, пенополиуретан, пенокартон, полистирол, ABS пластик, акрил.
Пленка
ПВХ, акрил, оракл и прочие.
Текстильные и технические материалы
Хлопок, оксфорд, спанбонд, кожа, экокожа, футер, сетка, вельвет, джинса и прочие.
Резинотехнические изделия
Резина, каучук, паронит, EVA, ПВХ.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Цельносварная стальная станина Изготовлена из стальных труб прямоугольного сечения 6 мм, обеспечивает достаточную степень жесткости конструкции станка и хорошую устойчивость к статическим и динамическим нагрузкам. Геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ, что дает возможность получить высокую точность и качество при обработке заготовок любых размеров. Масса Filato DIGICUT 1625 B33 станины более 500 кг. |
 | Алюминиевый портал Изготовлен из авиационного алюминиевого профиля прямоугольного сечения. Конструкция портала имеет легкий вес, что позволяет работать на высоких ускорениях. В свою очередь применение более легкого материала оправдано более легкими агрегатами, которые имеют низкий момент инерции. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. |
 | Опоры портала Портал установлен на мощные опоры из авиационного алюминия, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкая опорная площадка имеет большую площадь контакта для размещения портала с максимальным пятном контакта. Это позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. |
 | Косозубые передачи шестерня-рейка по осям X, Y В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. |

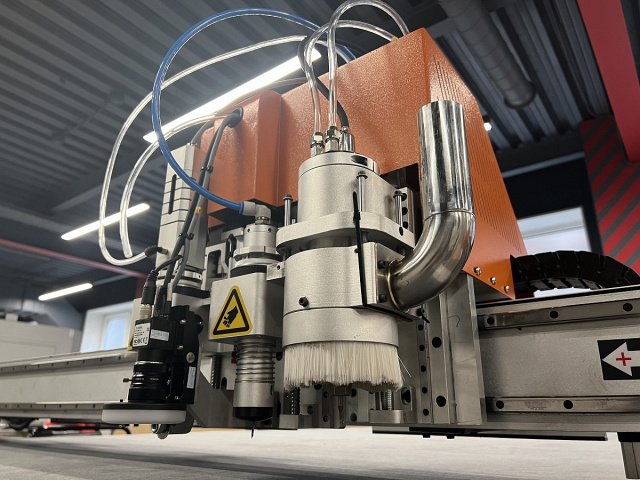

 | Высокоскоростная шарико-винтовая передача по оси Z Данная передача обеспечивает линейное передвижение привода, преобразуя вращение электродвигателя в поступательное движение модульной площадки. Так как при обработке наиболее нагруженной осью считается именной ось Z - этот узел станка является наиболее важным в данной модели, поскольку от точности перемещения зависит качество продукции. Данная пара гайка-винт с высоким классом точности. В зависимости от количества модулей может быть применено несколько швп на 1 модульной площадке, каждая из которых будет работать независимо со своим приводом. |
 | Планетарные редукторы по осям X, Y NEWGEAR, Германия Планетарные редукторы выдерживают большие нагрузки на протяжении длительного времени, требуют минимум времени на обслуживание. Применение данных редукторов позволяет добиться на плоттере таких важных параметров как точность резки и повторяемость. |
 | Высокоточные призматические направляющие с подшипниками по осям X, Y, Z PMI, Тайвань Перемещения портала (ось Y), модульной площадки (ось X), держателя модуля и шпиндельной площадки (ось Z) осуществляются по призматическим направляющим. Высокая точность резки и повторяемость достигается за счет высокого класса точности направляющих. Большие скорости и ускорения на данных станках выполняются кратно обычным фрезерам и подобным станкам, поэтому долговечность цикличной работы станка напрямую зависит от качества линейных направляющих. |
 | Серводвигатели по осям X, Y, Z1, Z2, Z3, C1, C2 DELTA, Тайвань Перемещения портала (ось Y), модульной площадки (ось X), держателя модуля (оси Z1, Z2 и С1, С2), шпиндельной площадки (ось Z3) осуществляются за счет высокоточных серводвигателей, серии ASDA B3. Высокая скорость вращения (до 3000 об/мин) и 24-битный магнитно-оптический энкодер позволяет дробить 1° поворота вала на 46,603 импульсов, что дает 16 777,216 импульсов на 1 поворот вала в 360°. Эти характеристики дают возможность добиться точности резки в пределах ± 0.05 мм - 0.1 мм и стабильной повторяемости 0,01 мм. В данной серии реализован уникальный алгоритм подавления низкочастотных вибраций, позволяющий работать режущим инструментом более точно. Размеры данной серии более компактные, до 31% по сравнению с аналогами - это позволяет реализовать пространство в цехе и при транспортировке. |

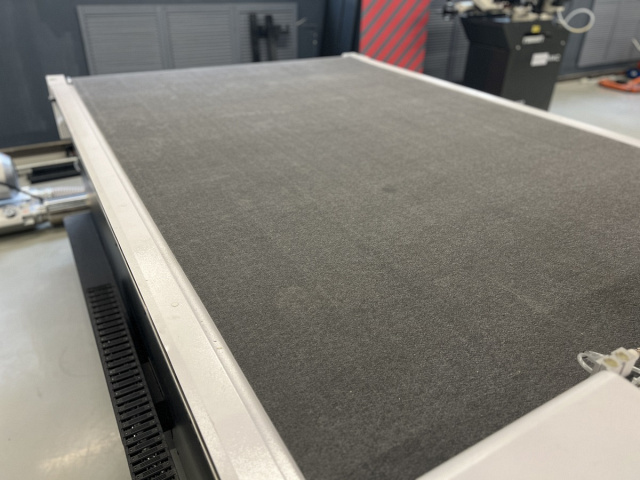

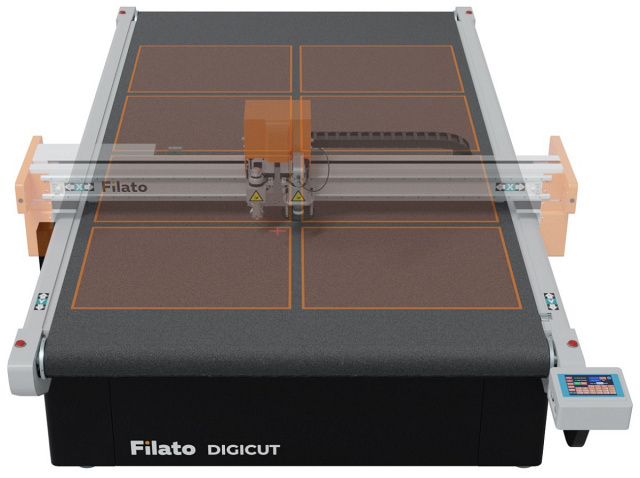

 | Вакуумный рабочий стол Рабочий стол станка выполнен из сложной сотовой системы толщиной 42 мм. Лицевой лист стола имеет множество отверстий для надежной фиксации материала в любой точке рабочего поля. В базовой комплектации стол разделен на 4 независимые зоны, которые включаются в автоматическом режиме. Покрытием стола является прочная войлочная ткань, которая выполняет функцию жертвенного стола.Опционально может быть выполнен с раздельным включением зон на 8 секций. Опционально может быть выполнен с раздельным включением зон на 8 секций. |

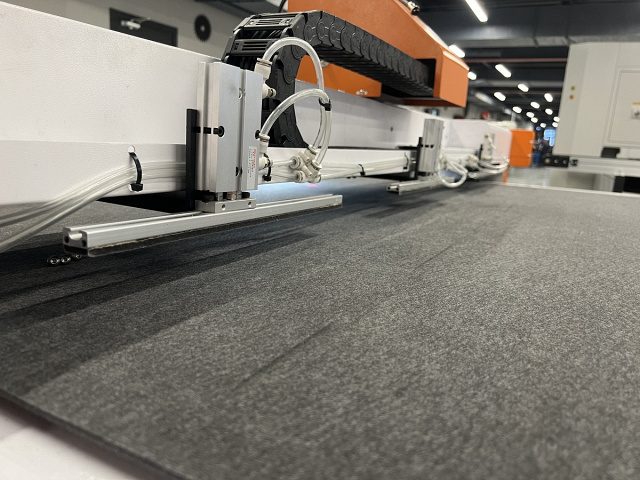

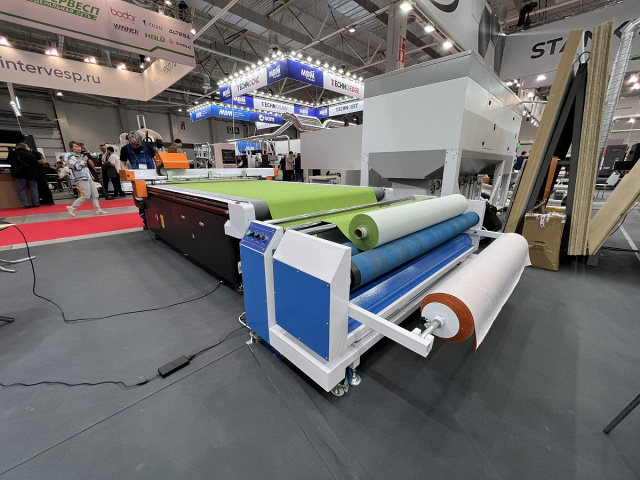

 | Автоматическая загрузка материала Подача материала осуществляется в автоматическом режиме за счет прижима материала к столу балкой, оснащенной пневматическими цилиндрами и перемещением войлочного полотна по принципу конвейера. Материал в виде рулона может быть размещен на стойке для свободной размотки. |
 | Вакуумный насос вихревого типа Супер высокопроизводительный насос вихревого типа обеспечивает производительностьдо 1050 м3/час и глубину вакуума до 0,5 Бар, что гарантирует надежную фиксацию материалов, а это в свою очередь, дает возможность проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. Работает также в качестве воздушного поддува для загрузки рулонных материалов на конвейерный стол. В комплект поставки входит глушитель. |
 | Шкаф с электрокомпонентами Шкаф управления станком встроен внутрь станины, это позволяет экономить место в цеху. Оснащен всеми необходимыми комплектующими скомпонованными в единый блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. Шкаф оборудован принудительной системой циркуляции воздуха и фильтрации, защищающих от перегревов и лишней пыли. |
 | Система управления станком RUIDA RDD6584 Для управления работой станка установлена выносная стойка ЧПУ встроенная в корпус станка, экран управления сенсорный. Управление контролером до 8 осей одновременно. Загрузка файлов через флеш-носитель USB или кабель Ethernet. |
 | Защитные кабель-каналы по осям X, Y Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных предметов), а также от чрезмерных изгибов силовых кабелей. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве. |
 | Узел подготовки сжатого воздуха Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования. |
 | Система безопасности В базовой комплектации на кожухах портала установлены оптические датчики в продольном направлении по оси Y, которые останавливают программу обработки в случае попадания сторонних предметов в зону раскроя. Также по углам рабочего стола имеются кнопки аварийной остановки(грибкового типа) для экстренных случаев. |
 | Регулируемые опорные площадки Каждый станок в базовой комплектации оснащается шестью регулируемыми опорными площадками, благодаря им станина станка четко выставляется относительно горизонтальной поверхности, даже если есть погрешности подготовки полов производственного помещения. |
 | Датчик калибровки длины инструмента В базовой комплектации установлен датчик калибровки длины инструмента для инструментальных модулей с плоскими лезвиями(EOT, POT, UCT), а также для концевых фрез (с опцией фрезерный узел). |
 | Программное обеспечение Vcut Works - программное обеспечение имеет функции CAD/CAM, функцию графического вывода и симуляции с расчетом времени, поддержку дискового инструмента, фрезы, вибрационного и пневматического ножей, микроштамповки и других инструментов обработки. Программа имеет возможность импортировать файлы в различных - DXF, PLT, AI, DST, DSB, PDF, CUT, EPS, DAT, NC, PTS, VD. Ethernet кабелю. Программный продукт полностью русифицирован. Запуск программы возможен как с пульта управления, так и непосредственно с ПК/ноутбука подключенного по Ethernet кабелю. Программный продукт полностью русифицирован. |
 | Ящик для инструменты (ЗИП) Эргономичный инструментальный ящик включающий набор ключей для обслуживания станка, запасные части, кабель LAN, USB-носитель, евровилку 380V, силовой каблель, шприц для смазки через тавотницы и т.д. |
 | Руководство по эксплуатации Предоставляется при поставке в бумажном виде. По запросу предоставляется в электронном виде. |
КОМПЛЕКТАЦИЯ:
Стандартная
| Вакуумный насос вихревого типа Мощность: 9 кВтПроизводительность: 1050 м3/чСоздаваемое разряжение: 0,5 Бар | |
| Cерводвигатели осевого перемещения Delta, Тайвань Ось X = 0,4 кВтОсь Y = 0,75 кВтОсь Z = 0,1 кВт (1 - 3 шт.)Ось C = 0,1 кВт (1 - 2 шт.) |
Дополнительная
 | Камера CCD Дополнительная кам Способы получения товара в г.Многофункциональный планшетно-режущий плоттер Filato DIGICUT 1625 B33 с доставкой в г. подробные условия и стоимость Вас также могут заинтересовать
