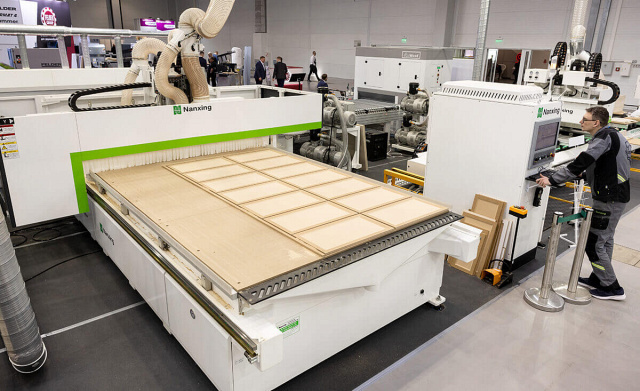

Обрабатывающий центр с ЧПУ Nanxing NCG3021

NCG3021 применяется для изготовления различных мебельных фасадов с художественной резьбой, накладок на мебель, столешниц для кухонной мебели, элементов мебели из массива (стулья, столы, тумбы, шкафы) и дверей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Портал Внутри портала расположены компактные ребра жесткости, которые обеспечивают высокую прочность и устойчивость. Это позволяет добиться высокого качества обработки и продлевает срок службы оборудования.
	Толкатель Предназначен для автоматического проталкивания плиты после нанесения маркировки, осуществляя одновременно с вакуумными присосками перемещение в зону обработки.

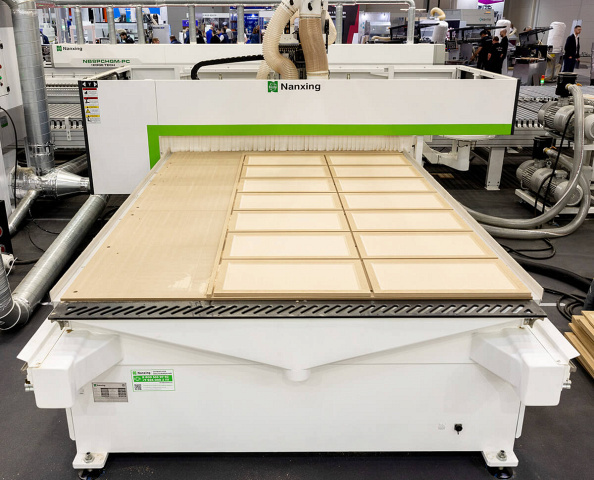

	Рабочий стол Разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, а пазы на поверхности обеспечивают эффективную работу вакуумной системы.
	Вакуумный насос Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, пропускной способностью всасывания 250 м3/ч и давлением 0,5 кг/см2.
	Автоматическая смазка Автоматическая система смазки направляющих снижает износ, риск повреждения, а также время на обслуживание станка, связанных с недостаточным количеством смазочного материала.
	Перемещение по осям Координата X Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе. Координаты Y и Z Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка.
	Сервомоторы Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами.

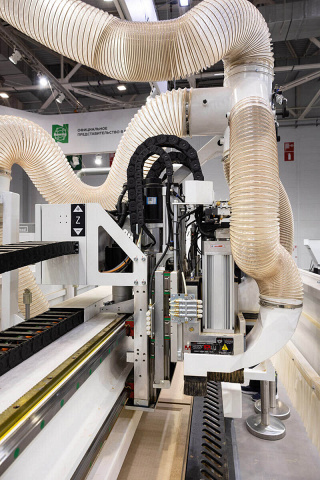

	Главный шпиндель Станок оснащен шпинделем с воздушным охлаждением, мощностью 12 кВт, скоростью вращения до 24 000 об/мин, что обеспечивает высокую мощность и точность обработки. Патрон для инструмента HSK-63F обеспечивает плотный контакт между держателем инструмента и прижимами, надежную фиксацию и быструю работу устройства автоматической смены инструмента.
	Cверлильный блок Кожух Полностью закрытый обрабатывающий блок с системой шиберов и подобранными по диаметру аспирационными рукавами для эффективного пылеудаления. Выходы: 200 мм x 1, 125 мм x 2
	Магазин автоматической смены инструментов 12-позиционный магазин инструментов с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени. Тип патрона для инструмента: HSK-63F. Примечание:стандартная комплектация включает два патрона для инструмента.
	Боковые пневмоупоры На каждой стороне оси Х расположено по два упора для базирования заготовок, которые автоматически поднимаются пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров.
	Устройство автоматической калибровки инструмента Датчик осуществляет автоматическое измерение и калибровку инструмента, что значительно ускоряет производственный процесс и исключает ошибку оператора.
	Защитные кабелеукладчики Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации.
	Пульт ручного управления Пульт управления используется для удобства настройки станка в ручном режиме.
	Световая индикация рабочих режимов Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.

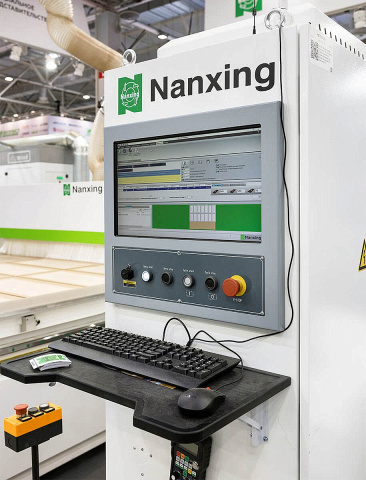

	Электрооборудование Компьютер Промышленный ПК с операционной системой Windows, экран DELL, USB-порт. Система управления Отдельный шкаф управления Высококачественные электрокомпоненты от извес Nanxing NCG3021тных мировых брендов обеспечивают надежную и бесперебойную работу линии.
	Станина Детали станин изготавливаются из толстостенного проката с использованием лазерной резки. Сборка станины осуществляется на специальном стапеле с применением высокоточных сварочных роботов. После сборки станина проходит операцию термической обработки для снятия внутренних напряжений. Затем, после термообработки, все посадочные поверхности и технологические отверстия обрабатываются на прецизионных портальных станках с ЧПУ за один установ.

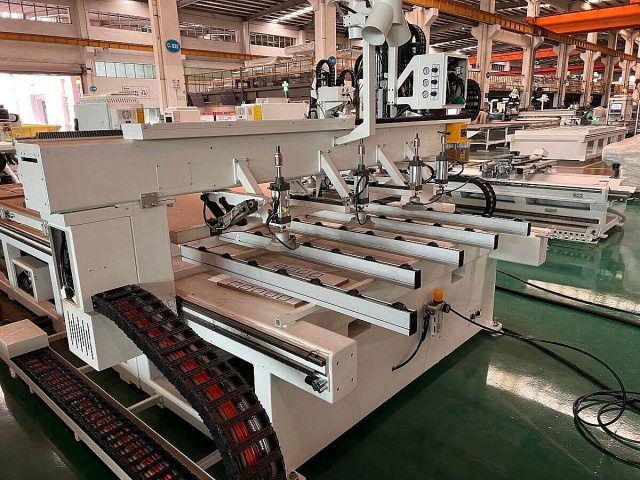

	Сборочная линия Процесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования.

Технические характеристики
