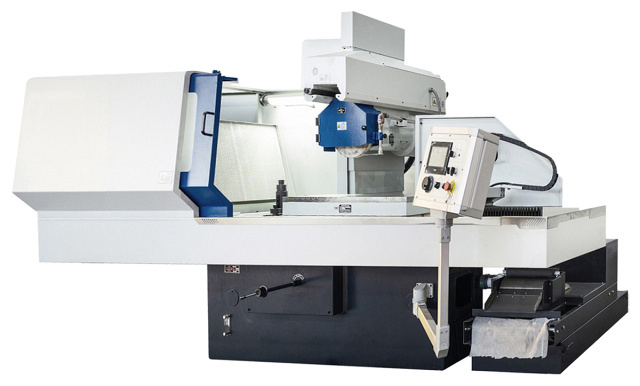

Плоскошлифовальный станок с контроллером (PLC) UNIVEQ USG 40100NC2

Станки предназначены для шлифования плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной плите или в приспособлении. Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Станки отличаются высокой жесткостью и надежностью, повышенной точностью обработки, низким уровнем шума, удобны в работе и обслуживании. Область применения Инструментальное производство Ремонт пресс-форм и штампов Приборостроение

Область применения

Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения. Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.). Инструментальное производство Ремонт пресс-форм и штампов Приборостроение

Схемы обработки

Конструктивные особенности

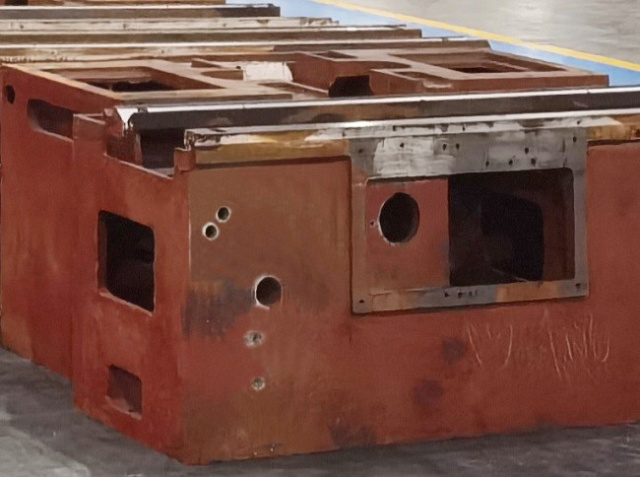

	Чугунная массивная литая станина Чугунная массивная литая станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка. Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса PLC станка более 3 тонн (3500 кг).

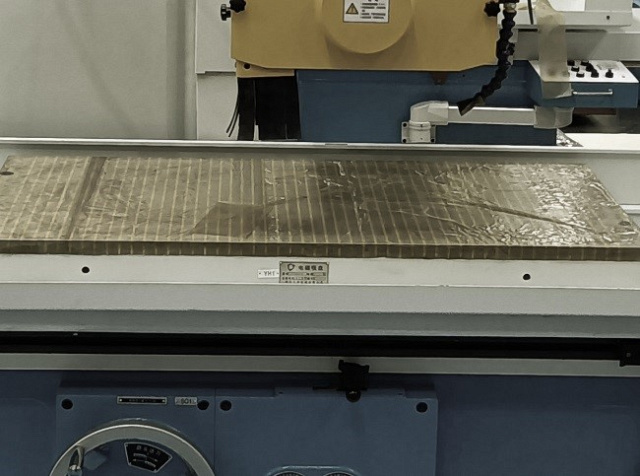

	Магнитная плита Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода. Одна (задняя) направляющая V-образная, другая (передняя) плоская. Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

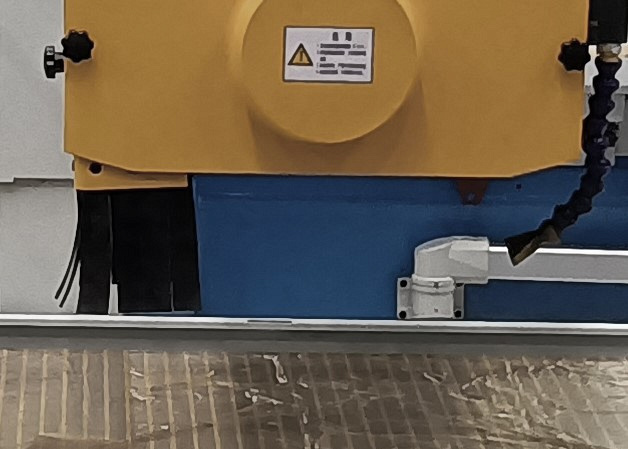

	Колонна шлифовального узла Изготовлена из высококачественного чугуна. Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения. Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами. Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.

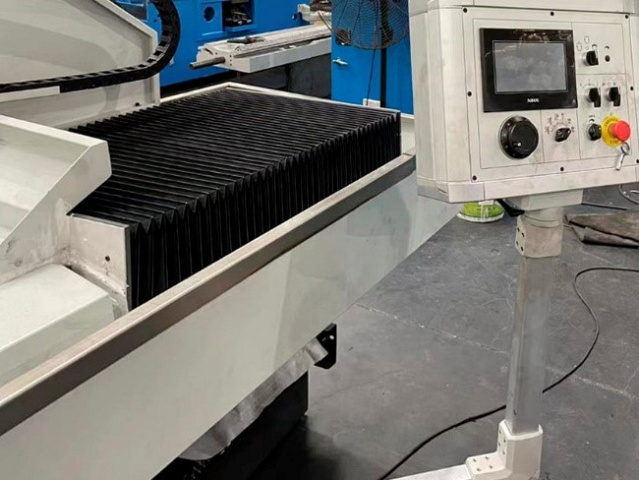

	Панель управления с PLC-контроллером Находится на подвижном блоке, расположенном на поворотном кронштейне, что делает процесс управления станком более удобным, так как позволяет настроить необходимое положение пульта под определенным углом. PLC-контроллер с цветным сенсорный ЖК дисплеем, диагональ 10.4” позволяет вводить параметры шлифования и управлять рабочим процессом станка. Дружественный интерфейс, позволяющий запрограммировать станок на различные режимы шлифования и имеет функции отображения ошибок станка на мониторе и возврата в стартовое положение по осям Y и Z.

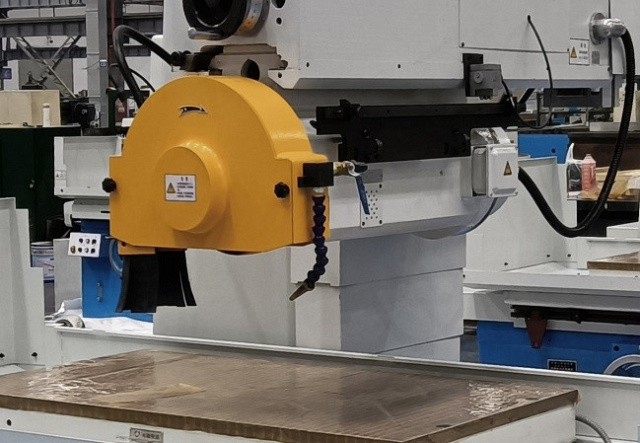

	Система подачи охлаждающей жидкости Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

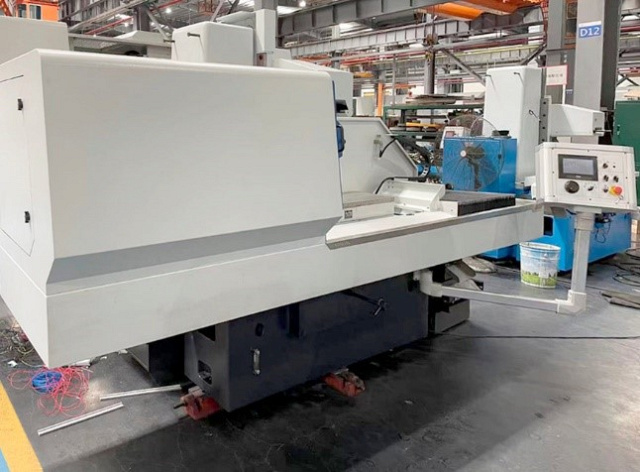

	Кабинетная защита Со всех 4-х сторон и сверху обеспечивает:

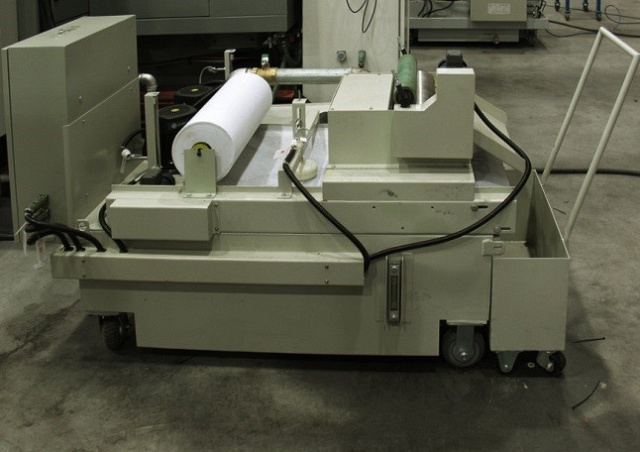

	Бак для СОЖ Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.

Комплектация

Стандартная

	Комбинированная система фильтрации СОЖ Магнитный + бумажный фильтр

Технические характеристики

Характеристика	Значение
ЦЕНА	5 131 834 ₽
Размер рабочей поверхности стола, мм	400 x 1000
Макс. размер шлифуемой детали, мм	400 x 1000 x 400
Продольное перемещение стола (гидравлика), мм	1100
Скорость перемещения стола (бесступенчатое регулирование), м/мин	3 - 25
T-образные пазы (Количество х Ширина), мм	3 x 18
Нагрузка на стол, кг	624
Расстояние от оси шпинделя до поверхности рабочего стола, мм	575
Непрерывная подача (бесступенчатая регулировка), м/мин	0,5 - 2,0
Ускоренное перемещение, мм/мин	≥ 400
Частота вращения шпинделя, об/мин	1440
Тип шлифования	Плоское шлифование
Размер шлифовального круга (D x d x B), мм	350 x 127 x 40
Мощность электродвигателя шлифовального круга, кВт	5,5
Наличие ЧПУ	есть
Параллельность, мм	0,005 (на 300 мм)
Шероховатость, µм	Ra 0,63
Вес нетто, кг	3500
