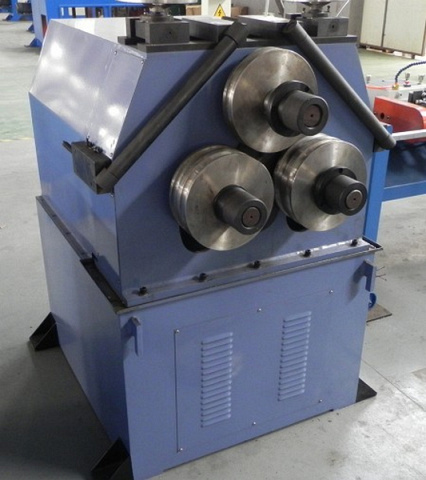

Полуавтоматический трубогибочный станок IRONMAC JW120NC

Серия JW-NC является самой простой модификацией трубогибочных станков для намотки спиралей из труб. Установка необходимого расстояния между гибами, подача изделия и поворот трубы в пространстве осуществляется оператором вручную. Полуавтоматические станки имеют возможность только гибки спиралей, поэтому возможно получение радиуса гиба более 10-ти диаметров трубы до бесконечности. Применяются при небольшой серийности производства и для изготовления изделий, согнутых в одной плоскости. На этих станках автоматизирован только процесс гибки, необходимый угол задается через PLC-контроллер, который обладает памятью на 16 гибов. Область применения Получаемые изделия Пример сечений обрабатываемых изделий

Область применения

Применяются при небольшой серийности производства и для изготовления изделий, согнутых в одной плоскости. Получаемые изделия Пример сечений обрабатываемых изделий

Схемы обработки

Автоматическая гибка

Конструктивные особенности

	Гидропривод
	Высокая точность гибки
	PLC-контроллер
	Утонение стенки
	Формирующие ролики
	Комплектующие

Комплектация

Стандартная

Дополнительная

Комплект гибочной оснастки

Технические характеристики

Характеристика	Значение
Диаметр роликов, мм	280
Maкс. диаметр гиба х толщина стенки, мм	120 x 2
Макс. радиус гиба, мм	не ограничен
Мин. радиус гиба, мм	10 x Ø трубы
Макс. угол гиба, °	360
Общая мощность электродвигателей, кВт	11
Рабочая скорость гибки, м/мин	5 - 10
Длина, мм	1800
Ширина, мм	1400
Высота, мм	1200
Вес IRONMAC JW120NC, кг	1800
