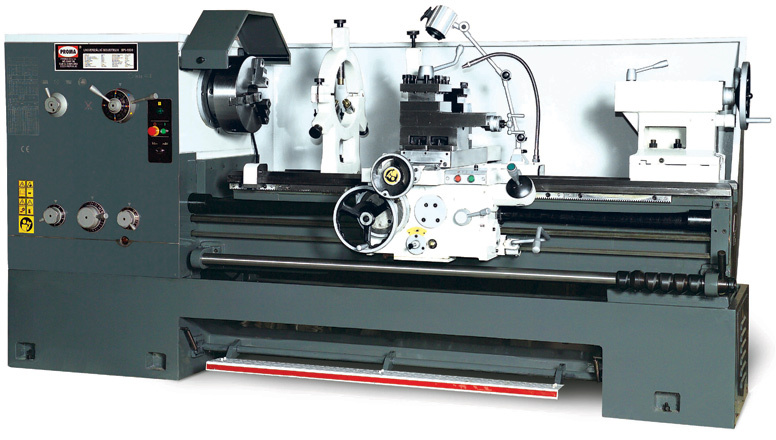

Универсальный токарный станок Proma SPI-3000 с цифровым измерением

Преимущества универсального токарного станка Proma SPI-3000 с (исп.К)

• Высокая производительность и точность обработки деталей
• Надежность и долговечность конструкции
• Универсальность в использовании для широкого спектра материалов
• Простота настройки и удобство в эксплуатации
• Гарантированное качество от производителя Proma

Особенности токарного станка Proma SPI-3000 с (исп.К)

• Мощность двигателя: 3 кВт
• Диаметр обработки: 300 мм
• Длина обработки: 750 мм
• Скорость шпинделя: 0-2500 об/мин
• Контроль числового программирования

Назначение и сферы применения токарного станка Proma SPI-3000 с (исп.К)

Универсальный токарный станок Proma SPI-3000 с (исп.К) предназначен для точной обработки металлических деталей различной сложности. Он идеально подходит для производства запчастей, инструментов, промышленных компонентов и других изделий. Станок может использоваться в машиностроении, автомобильной промышленности, металлообработке и других отраслях.

Универсальный токарный станок PROMA SPI-3000 с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке SPI-3000 можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

В серии станков SPI применен ряд существенных отличий по сравнению с другими моделями токарных станков компании PROMA. Первое на что хотелось бы обратить внимание – это фрикционный вал, передающий вращение от двигателя на коробку скоростей шпинделя. Такой механизм продляет срок службы двигателя и предотвращает перегрузку узлов шпиндельной бабки. Второе: ускоренная подача продольного и поперечного суппорта в обоих направлениях облегчает процесс изготовления больших деталей. И наконец: плунжерный насос. Он служит для смазки сопряженных поверхностей шестеренчатых механизмов шпиндельной бабки станка SPI-3000, а также смазывает и охлаждает сепараторы подшипников коробки скоростей и фрикцион. Такой принцип смазки влияет на долговечность всех шпиндельных узлов и позволяет использовать станок в более жестких условиях работы. Таким образом, станок можно использовать на заготовительном производстве в условиях крупносерийного и серийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Универсальный токарный станок с УЦИ K PROMA SPI-3000 25015018 широко используется в сфере металлообработки благодаря превосходным техническим характеристикам, качественному исполнению и широкому спектру выполняемых операций. В комплект поставки входит набор инструментов для обслуживания. Наличие устройства цифровой индикации обеспечивает высокую точность обработки. Массивная станина исключает какие-либо вибрации в процессе эксплуатации станка, что значительно повышает качество работ. Панель управления оснащена аварийной кнопкой, позволяющей в случае необходимости быстро остановить работу установки.

Преимущества

• Простое и удобное управление;
• Качественное исполнение;
• Ускоренная подача суппорта;
• Наличие устройства цифровой индикации;
• Установлена система СОЖ;
• Все подвижные узлы работают в масляной ванне;
• Широкий спектр выполняемых операций;
• Долгий срок эксплуатации;
• Кнопка аварийной остановки.

Особенности PROMA SPI-3000

	Освещение Подсветка рабочей зоны позволяет работать в слабо освещенных помещениях без вреда для зрения.
	Безопасность Защитный экран эффективно предотвращает попадание посторонних предметов на шпиндель, что делает работу безопаснее.
	Обработка заготовок малого диаметра В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготовки).
	Функциональность В резцедержатель устанавливается 4 резца, что гарантирует быстрый переход от одной операции к другой.
	Точность Продольная и поперечная подачи суппорта универсального токарного станка с УЦИ K PROMA SPI-3000 25015018 осуществляются посредством высокоточных маховиков.
	Быстрая фиксация Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку.

Основные узлы и агрегаты

1. Основание
2. Коробка подач
3. Шпиндельная бабка
4. Шпиндельный патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Патрубок системы подачи СОЖ
10. Каретка суппорта
11. Задняя бабка
12. Кожух ходового винта
13. Ходовой вал
14. Станина
15. Фартук
16. Педаль ножного тормоза
17. Электрический блок управления

Станок состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт станка состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук SPI-3000 с УЦИ крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании SPI-3000 установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки токарного станка PROMA SPI-3000 с УЦИ

• 3-х кулачковый патрон – ø325 мм (на станке) - 1 шт.
• Кулачки обратные (комплект) - 1 шт.
• 4-х кулачковый патрон – ø400 мм - 1 шт.
• Планшайба – ø250 и ø630 мм - 2 шт.
• Люнет подвижный - 1 шт.
• Люнет стационарный - 1 шт.
• Установочные опоры с болтами (комплект) 1
• Поворотный центр - 1 шт.
• Центр невращающийся - 1 шт.
• Втулка переходная - 1 шт.

Инструмент:

• Клин для снятия инструмента из пиноли задней бабки - 1 шт.
• Отвёртка шлицевая - 1 шт.
• Отвёртка крестовая - 1 шт.
• Ключи шестигранные 6,8,10,12 - 4 шт.
• Ключ зажима патрона - 2 шт.
• Ключ для снятия токарного патрона - 1 шт.
• Ключ резцедержателя - 1 шт.
• Ключи рожковые 17х19,19х22 - 2 шт.
• Ключи радиусные 45х52, 170х210 - 2 шт.
• Инструкция по эксплуатации

• Ø обработки над супортом, мм 420
• Ø над станиной, мм 660
• Ø отв, мм 105
• рмц, мм 3000
• Регулировка частоты вращения шпинделя Ступенчатая
• Уци Да
• Макс. обороты 1600
• Масса, кг 3350
• Модель Proma SPI-3000 (исп.К) с УЦИ
• Производство Китай
