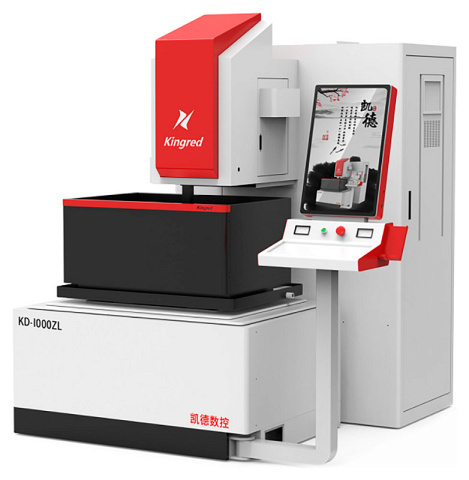

Проволочно-вырезной электроэрозионный станок Kingred KD1000ZL

Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие - материал должен быть электропроводным Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Область применения Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества

Область применения

Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества

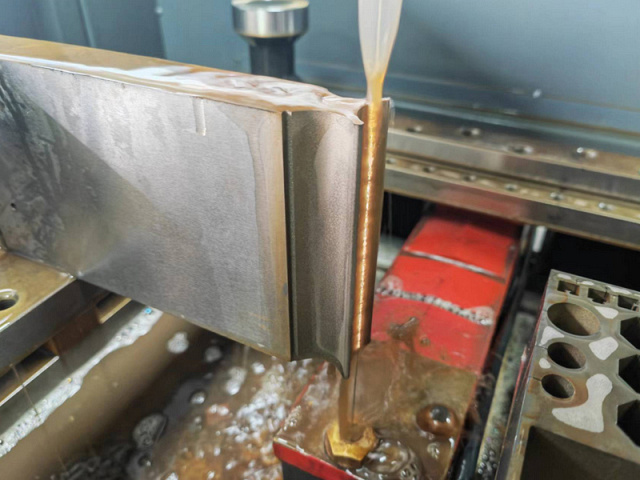

Схемы обработки

Конструктивные особенности

	Термически сбалансированная станина увеличенной жесткости Термически сбалансированная станина увеличенной жесткости. Отличается высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления.
	Узел обработки под углом
	Система приводов На станках серии ZL установлены серводвигатели и сервоприводы рабочего стола, обеспечивающие высокую точность перемещения и надежность.

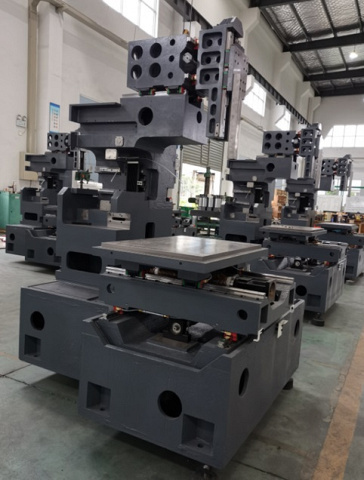

	T-образная конструкция основания станины Позволяет свес Kingred KD1000ZLти к минимуму деформации в крайних точках перемещения крестообразного стола
	Сенсорный экран PLC-системы управления движения проволочного барабана
	Функции позиционирования
	Специально разработанная система ЧПУ Система ЧПУ на базе системы Windows имеет встроенную CAM систему KCUT, которая позволяет создать управляющую программу на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания. Функции системы ЧПУ:

Комплектация

Стандартная

	ЧПУ с с сенсорным дисплеем на базе Windows XP Удобное управление с интуитивным интерфейсом.
	Бак для воды - 1 шт. Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка.
	Сервомоторы по осям X / Y Yaskawa (Япония) (для серии A) - 2 шт. Обеспечивают высокую точность перемещений рабочего стола.
	CAD / CAM система Autocut - 1 компл. Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.

Дополнительная

	Дополнительные фильтры Для продления срока службы СОЖ.
	Концентрат антикора Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки.
	Комплект прижимов Для фиксации заготовки на рабочем столе.

Технические характеристики

Характеристика	Значение
Перемещение по оси Z, мм	295
Размеры рабочего стола, мм	950 x 1170
Общая мощность, кВт	2,4
Макс. вес заготовки, кг	1000
Перемещение по оси X, мм	700
Перемещение по оси Y, мм	1000
Макс. размеры заготовки, мм	950 x 1170 x 280
Диаметр проволоки, мм	Ø 0,12 - 0,25
Скорость перемотки проволоки, м/с	10,4
Угол наклона, проволоки, мм	± 10° / 80
Разрешение импульсов, мм/импульс	0,001
Точность обработки, мм	± 0,006
Наилучшая шероховатость поверхности, мкм	0,8
Макс. рабочий ток, А	7
Макс. производительность, мм²/мин	260
Точность конусной обработки, мм	± 0,015
Габаритные размеры бака СОЖ, мм	1045 x 600 x 747
Длина, мм	2800
Ширина, мм	2400
Высота, мм	2100
Вес, кг	6000
