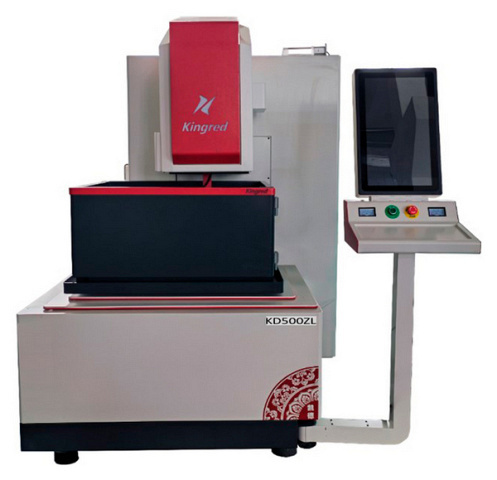

Проволочно-вырезной электроэрозионный станок Kingred KD500

Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т. д. Главное условие - материал должен быть электропроводным. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Область применения Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества

Область применения

Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества

Схемы обработки

Конструктивные особенности

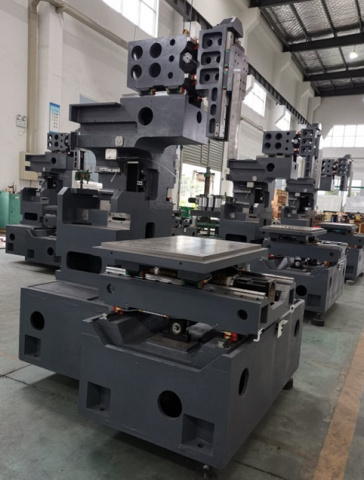

	Термически сбалансированная станина увеличенной жесткости

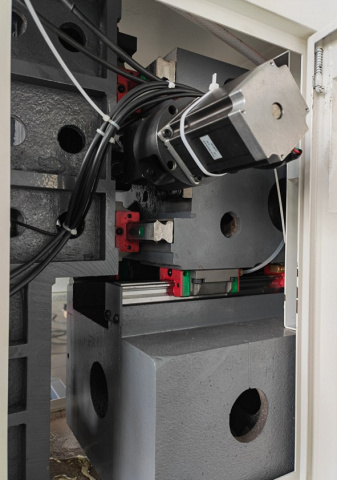

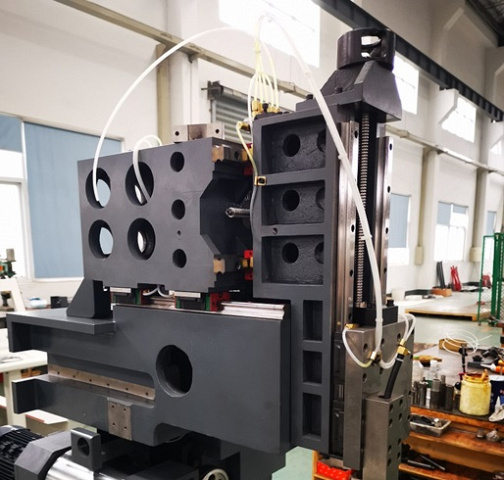

	Узел обработки под углом
	Система приводов На фото: Linear motor – линейный мотор Spanish Fagor linear scale – оптические линейки Fagor (Испания)

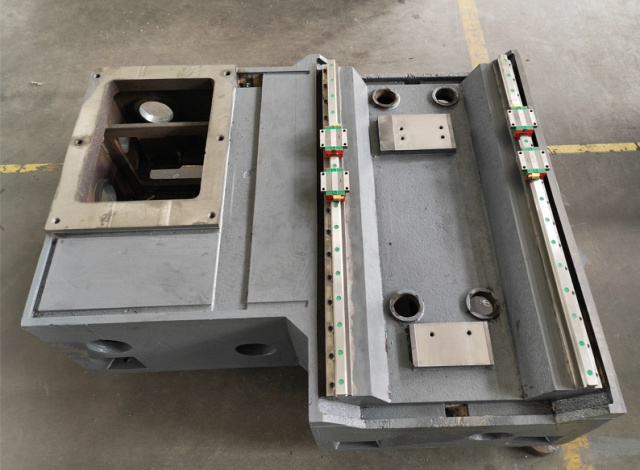

	T-образная конструкция основания станины Позволяет свес Kingred KD500ти к минимуму деформации в крайних точках перемещения крестообразного стола

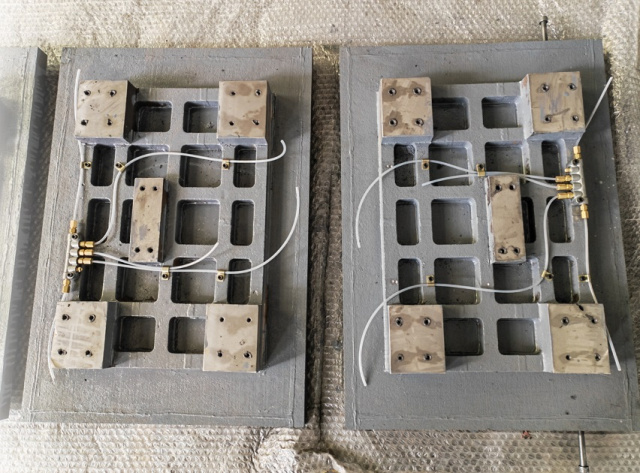

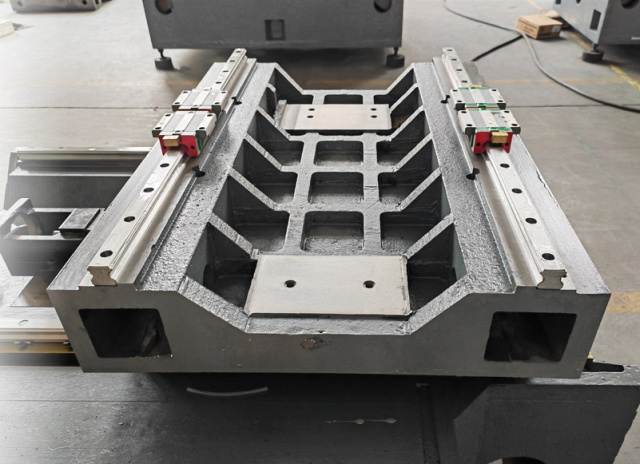

	Литой рабочий стол с ребрами жесткости

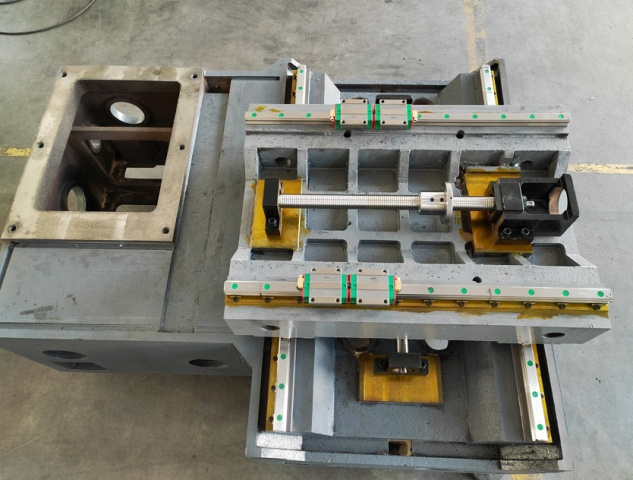

	Жесткие салазки осей X и Y с внутренним оребрением
	Прочная конструкция станины и рабочего стола

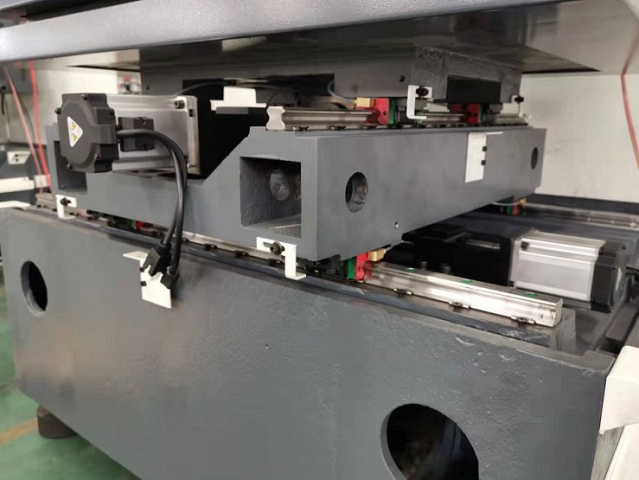

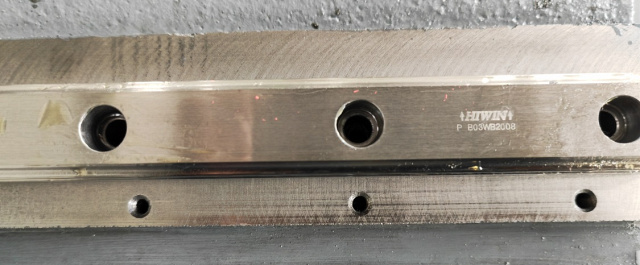

	Высокоточные линейные направляющие HIWIN класса P осей X, Y и класса H осей U, V, Z

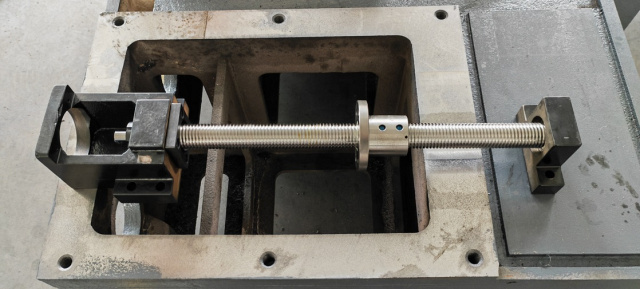

	Высокоточные ШВП класса P

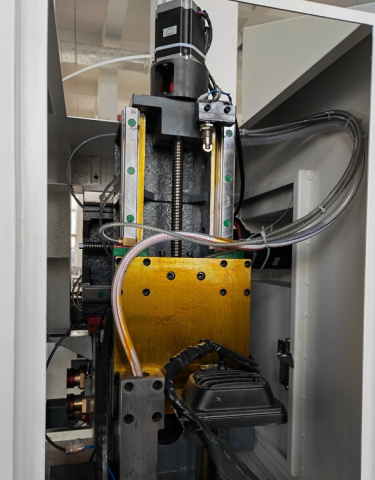

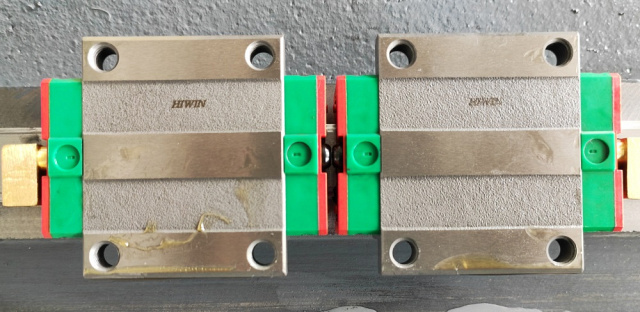

	Сдвоенные высокоточные линейные направляющие HIWIN класса H на осях U, V, Z
	Система перемотки и натяжения проволоки
	Сенсорный экран PLC системы управления движения проволочного барабана
	Сервопривод осей X, Y

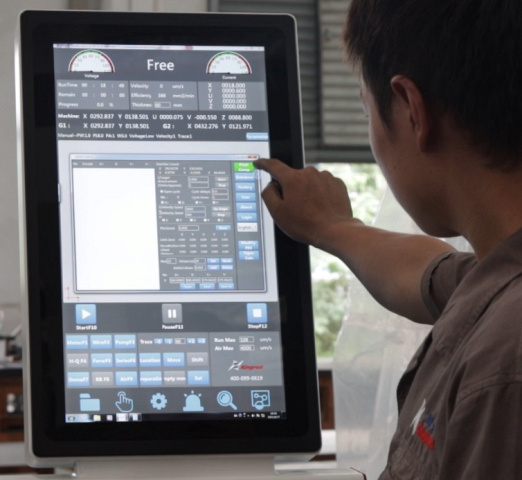

	Специально разработанная система ЧПУ Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.
	Функции системы ЧПУ
	Станки отличаются высокой жесткостью станины А так же высокой точностью позиционирования, современной системой ЧПУ с большим набором функций, наличием удобного пульта управления.
	Система прокачки и фильтрации рабочей жидкости и малый износ проволочного электрода-инструмента Обеспечивает высокую точность и стабильность электроэрозионной обработки. Многократное использование проволочного электрода-инструмента, удобство его заправки удешевляет и ускоряет процесс обработки детали.

Комплектация

Стандартная

	ЧПУ с сенсорным диплеем на бпзе WINDOWS XP Удобное управление с интуитивным интерфейсом
	Бак для воды Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка
	Сервомоторы по осям X/Y Yaskawa (Япония) (для серии A) Обеспечивают высокую точность перемещений рабочего стола
	CAD/CAM система AutoCUT Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.
	Насос с комплектом кабелей
	Сопла
	Силовой кабель
	Выносной пульт управления
	Узел натяжения и перемотки проволоки
	Шаблон для выставления вертикальности проволоки
	Нож
	Катушка молибденовой проволоки 2000 м
	Виброопоры с анкерными болтами
	ШВП со сдвоенной гайкой на осях X / Y класса точности P2 (для серии A)
	Линейные моторы на осях X / Y (для серии B)
	Оптические линейки на осях X / Y (для серии B)
	Высокоточные направляющие HIWIN (Тайвань) X / Y / U / V – 4 шт.
	Микрошаговые двигатели на осях U / V – 2 шт.
	Трансформатор
	Электрические реле Omron (Япония)
	Генератор импульсов Meanwell (Тайвань)
	Конденсаторы Hitachi (Япония)
	Автоматическая система смазки
	Автоматическая система контроля натяжения проволоки

Дополнительная

	Дополнительная катушка с молибденовой проволокой
	Дополнительные фильтры Для продления срока службы СОЖ
	Концентрат антикора Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки
	Комплект прижимов Для фиксации заготовки на рабочем столе

Технические характеристики

Характеристика	Значение
Перемещение по оси Z, мм	295
Размеры рабочего стола, мм	800 x 520
Общая мощность, кВт	2
Макс. вес заготовки, кг	600
Перемещение по оси X, мм	400
Перемещение по оси Y, мм	500
Макс. размеры заготовки, мм	800 x 520 x 280
Диаметр проволоки, мм	Ø 0,15 - 0,22
Скорость перемотки проволоки, м/с	10,4
Угол наклона, проволоки, мм	± 12° / 80
Разрешение импульсов, мм/импульс	0,001
Двигатель перемотки проволоки	YSJ7124 (Yaskawa, Япония), 370 Вт
Точность обработки, мм	± 0,006
Двигатель насоса рабочей жидкости	AYB-20, 125 Вт, 25 л/мин
Наилучшая шероховатость поверхности, мкм	Ra 0,8
Макс. производительность, мм²/мин	180
Макс. перемещение узла наклона проволоки, мм	200
Длина, мм	2410
Ширина, мм	1800
Высота, мм	2210
Вес, кг	3000
