Проволочно-вырезной электроэрозионный станок Kingred KD700ZL

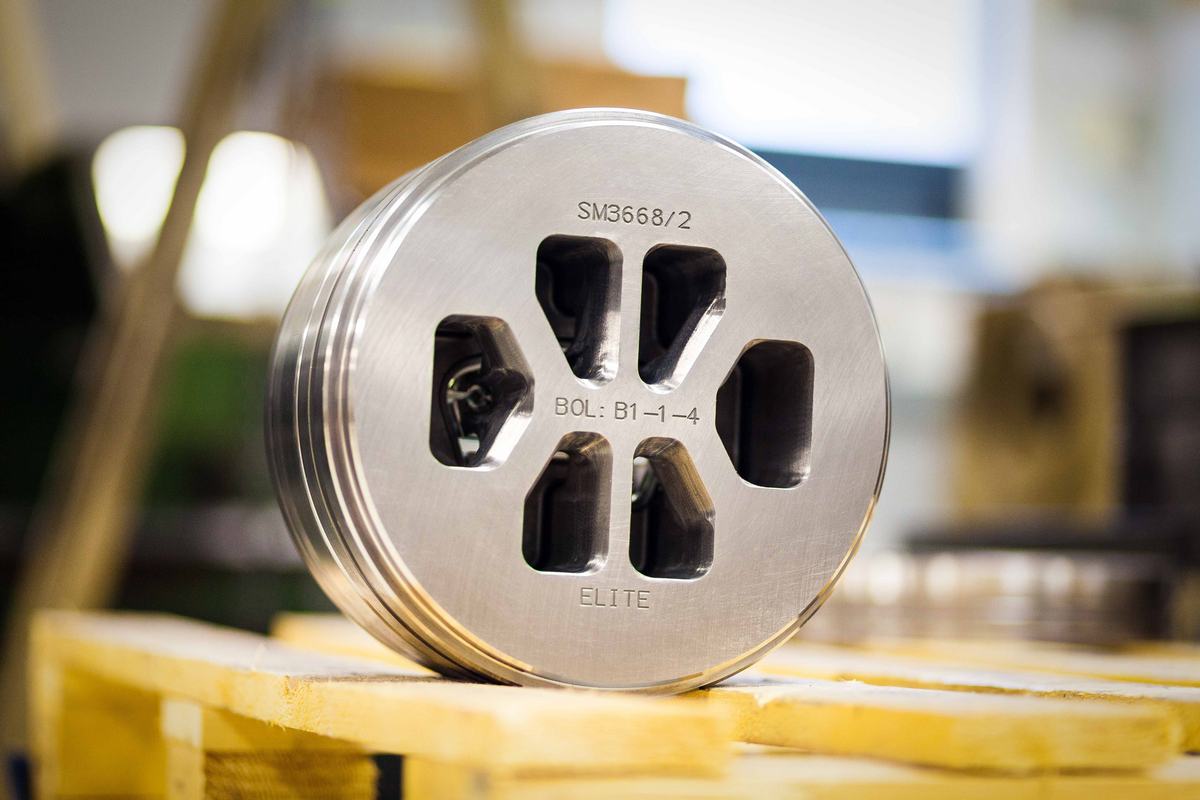

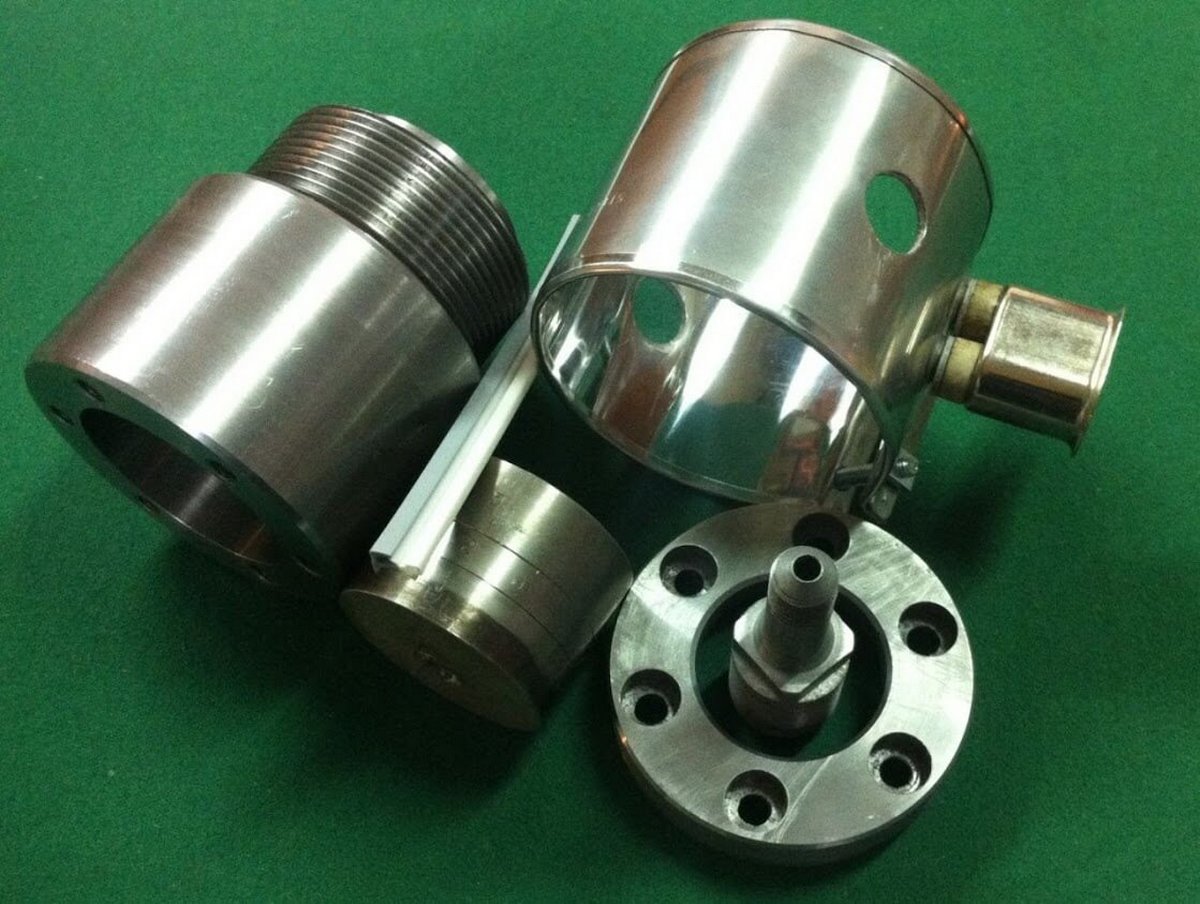

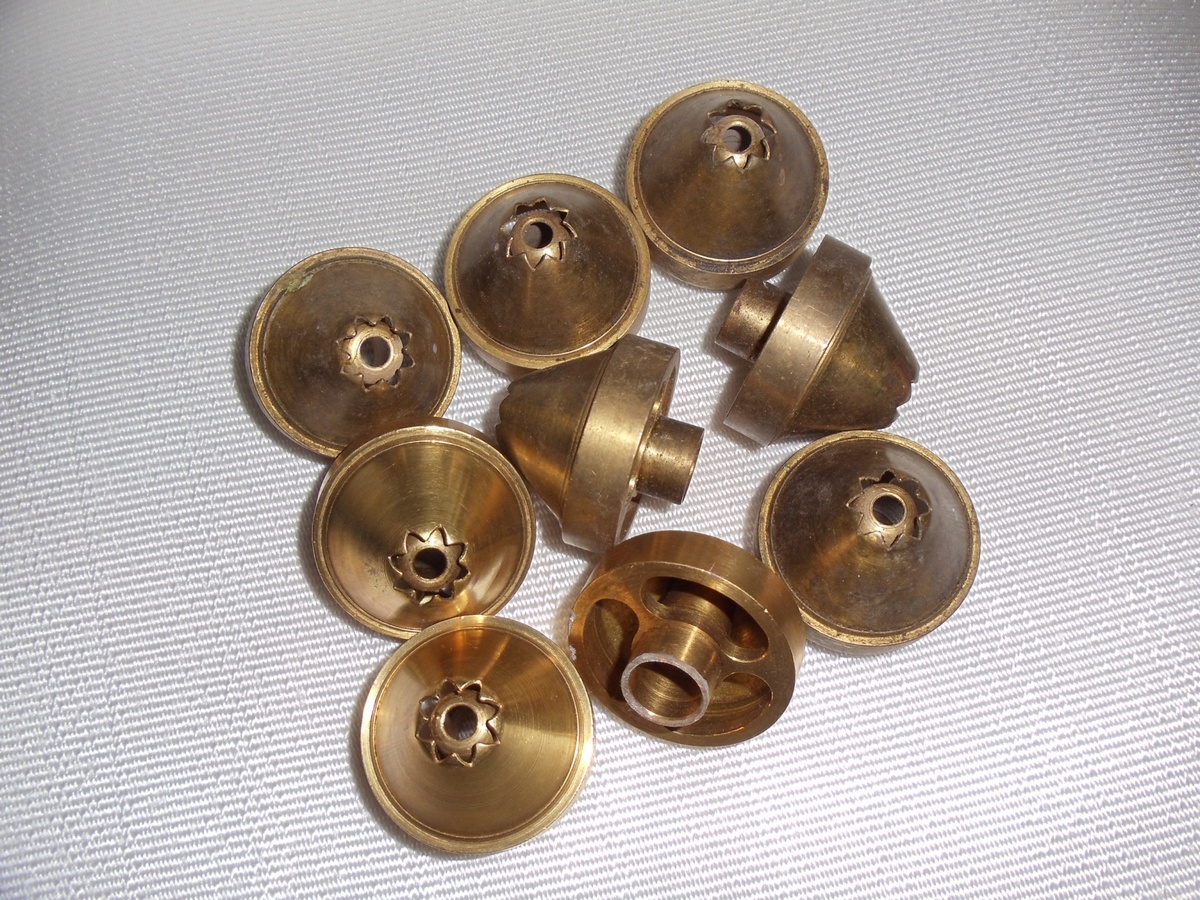

Электроэрозионные проволочно-вырезные станки предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и т.д. Главное условие - материал должен быть электропроводным Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Область применения Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества

Область применения

Данные станки могут быть использованы для изготовления точных деталей машин, а также при производстве штампов и пресс-форм, мерительного инструмента. Многократное использование электрода-инструмента - молибденовой проволоки, удобство его заправки удешевляет использование данных станков. Станки данной серии позволяют обрабатывать детали с точностью до 0,006 мм и шероховатостью поверхности до Ra 0,8, что приближает их по применению к гораздо более дорогостоящим станкам на латунной проволоке. Изготовление фильеров Изготовление мерительного инструмента Изготовление пресс-форм и штампов высокого качества

Схемы обработки

Конструктивные особенности

	Термически сбалансированная станина увеличенной жесткости

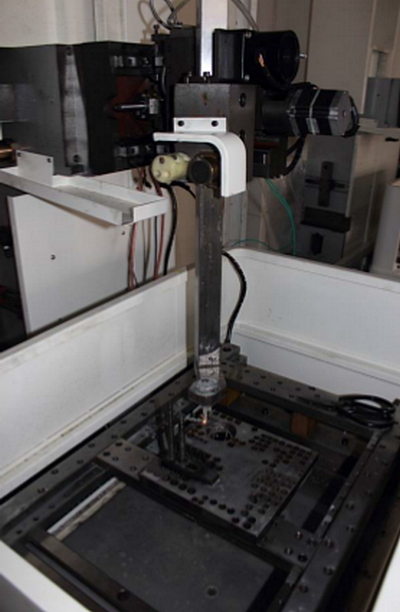

	Узел обработки под углом

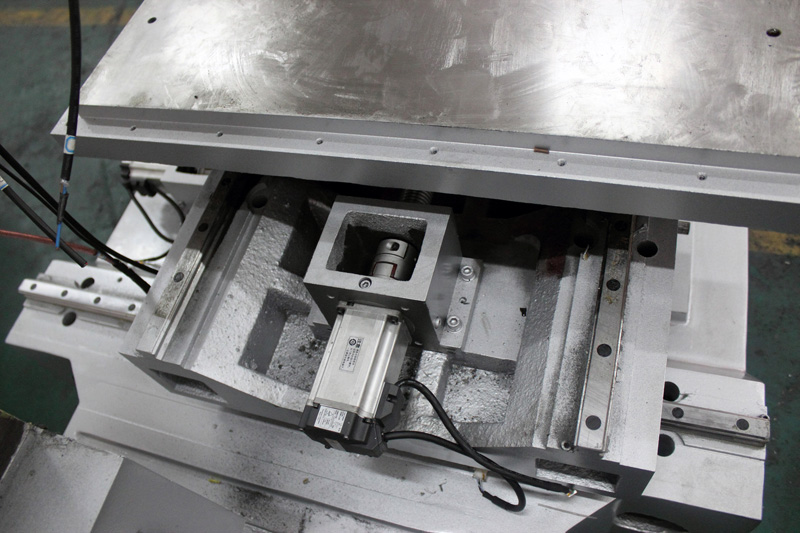

	Система приводов На станках серии ZL установлены серводвигатели и сервоприводы рабочего стола, обеспечивающие высокую точность перемещения и надежность.

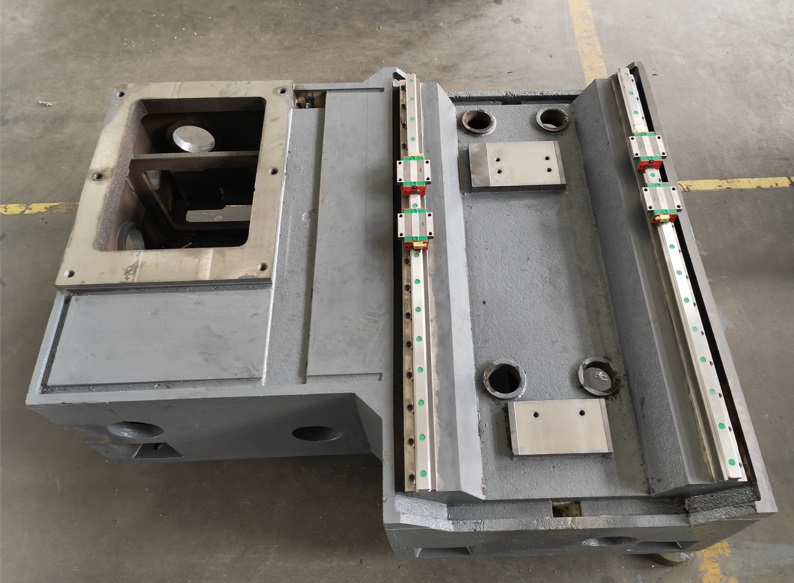

	T-образная конструкция основания станины Позволяет свес Kingred KD700ZLти к минимуму деформации в крайних точках перемещения крестообразного стола

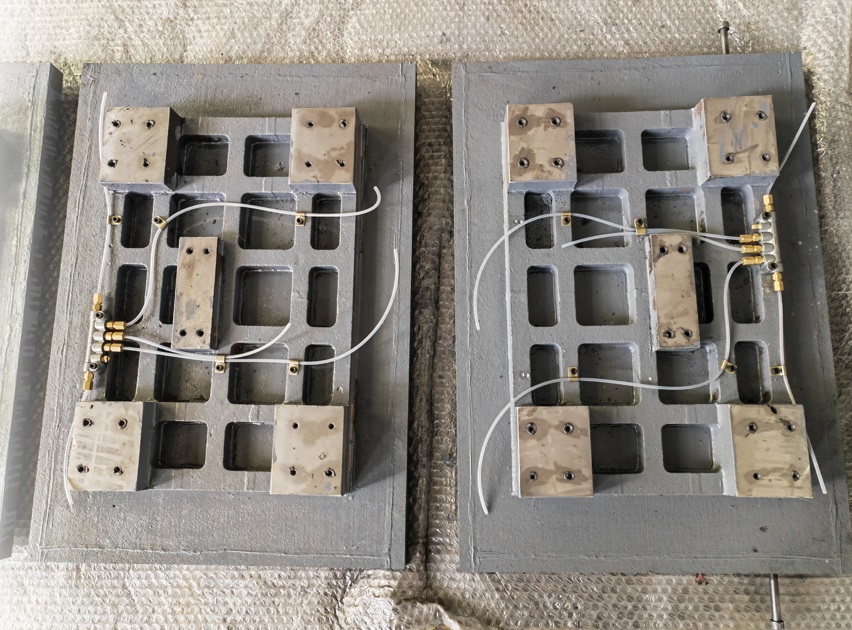

	Литой рабочий стол с ребрами жесткости

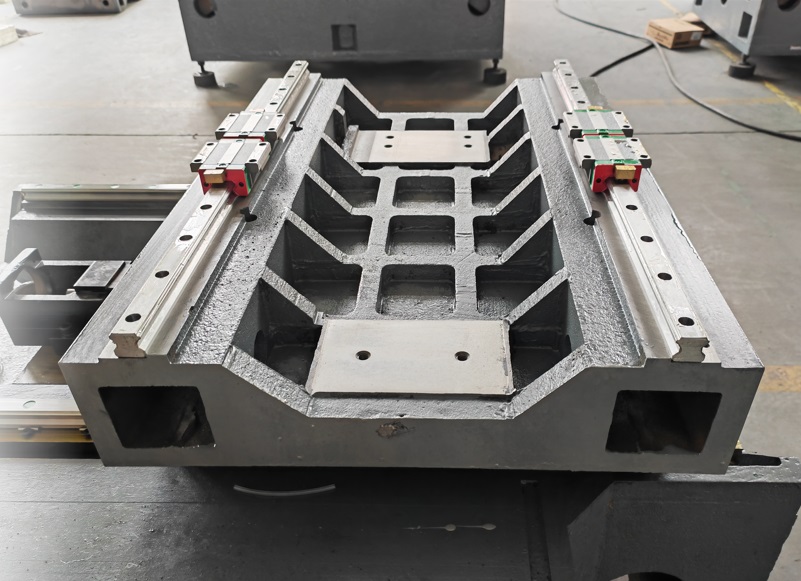

	Жесткие салазки осей X и Y с внутренним оребрением

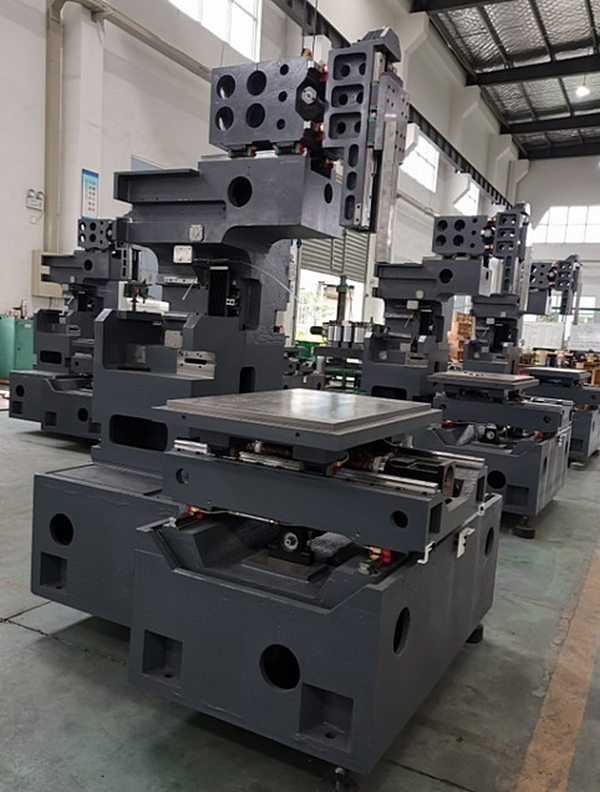

	Прочная конструкция станины и рабочего стола

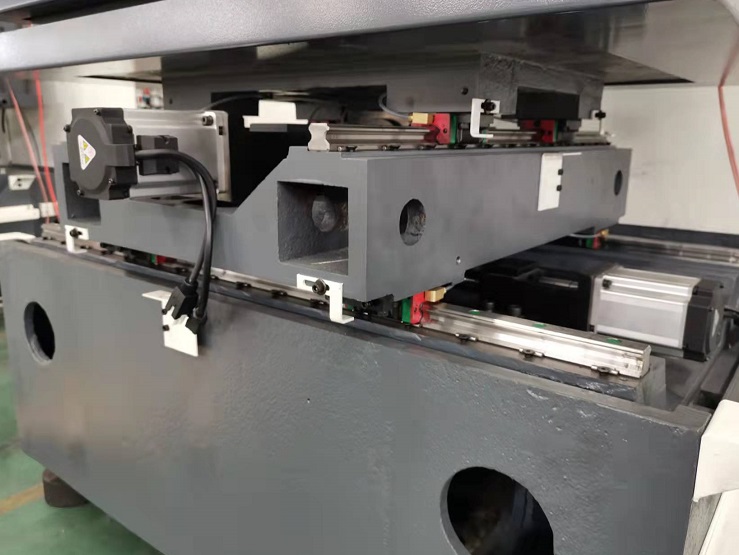

	Высокоточные линейные направляющие HIWIN класса P осей X, Y и класса H осей U, V, Z

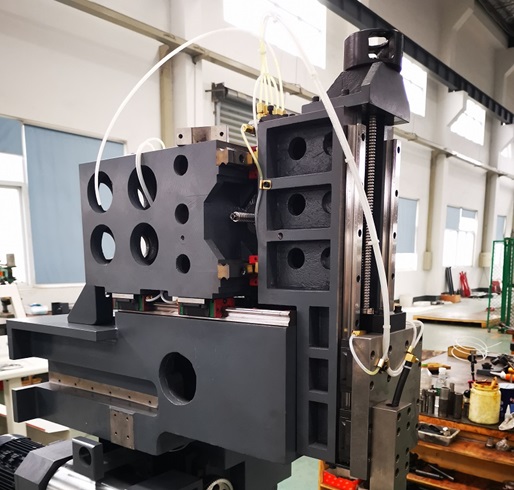

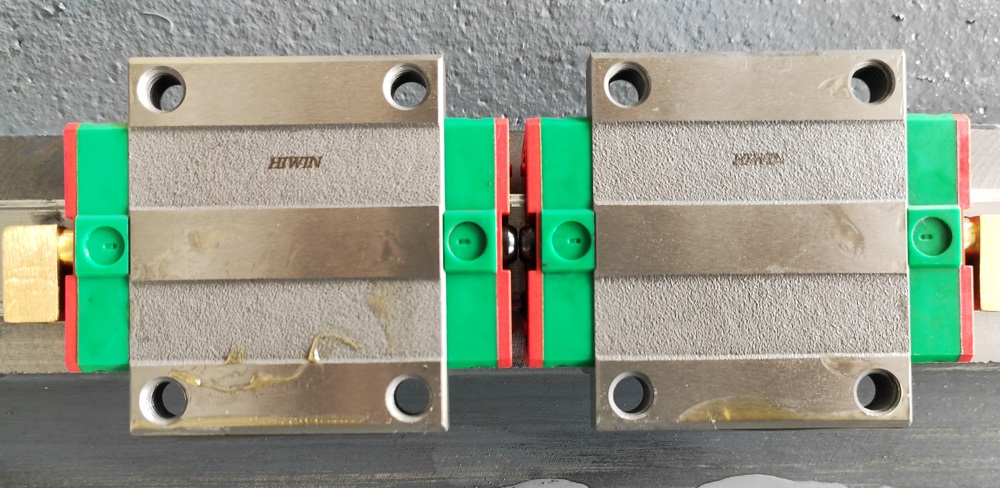

	Сдвоенные высокоточные линейные направляющие HIWIN класса H на осях U, V, Z

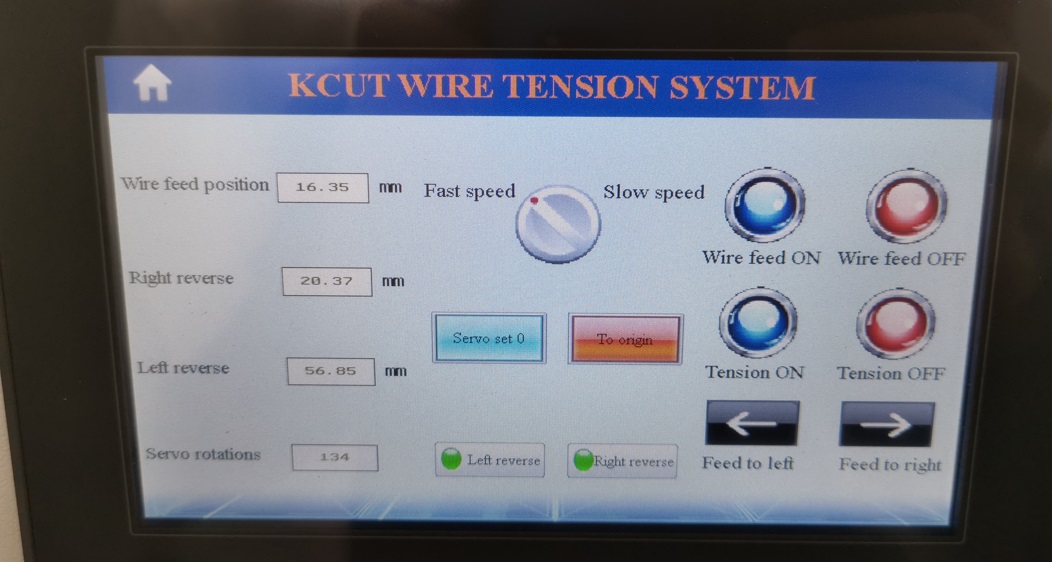

	Сенсорный экран PLC системы управления движения проволочного барабана
	Функции позиционирования
	Специально разработанная система ЧПУ Система ЧПУ на базе системы Windows имеет встроенную CAM систему KCUT, которая позволяет создать управляющую программу на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.
	Функции системы ЧПУ

Комплектация

Стандартная

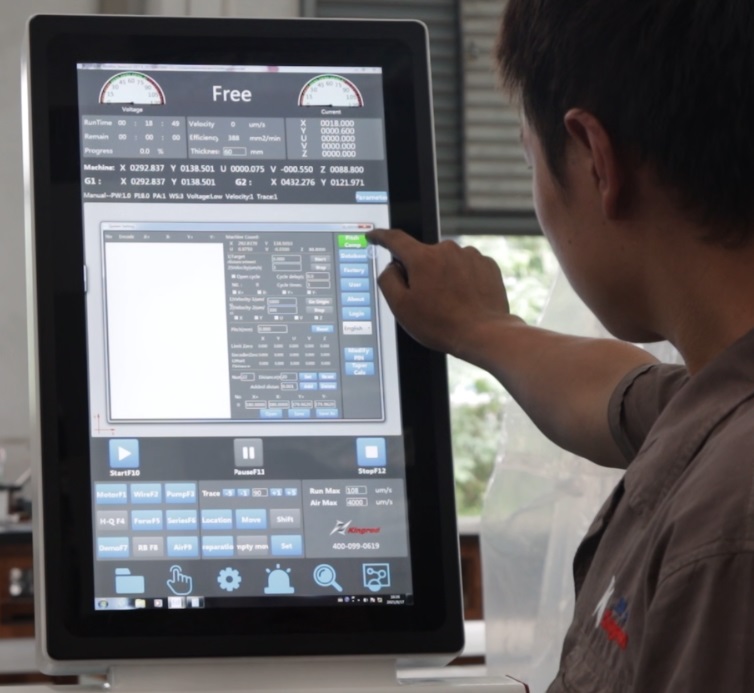

	ЧПУ с с сенсорным дисплеем на базе Windows XP Удобное управление с интуитивным интерфейсом.
	Бак для воды - 1 шт. Обеспечивает циркуляцию и подачу СОЖ в рабочую зону станка.
	Сервомоторы по осям X / Y Yaskawa (Япония) (для серии A) - 2 шт. Обеспечивают высокую точность перемещений рабочего стола.

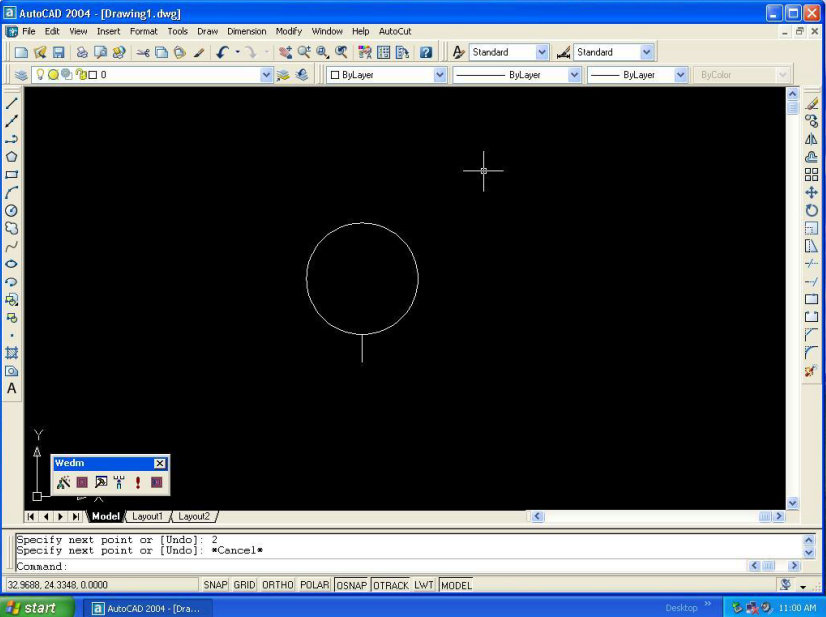

	CAD / CAM система Autocut - 1 компл. Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.

Дополнительная

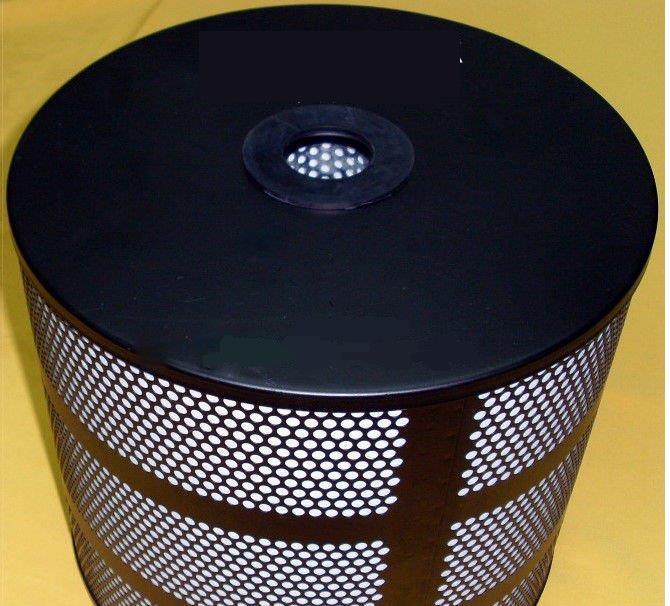

	Дополнительные фильтры Для продления срока службы СОЖ.
	Концентрат антикора Препятствует образование коррозии на детали и рабочем столе станка и улучшает качество обработки.

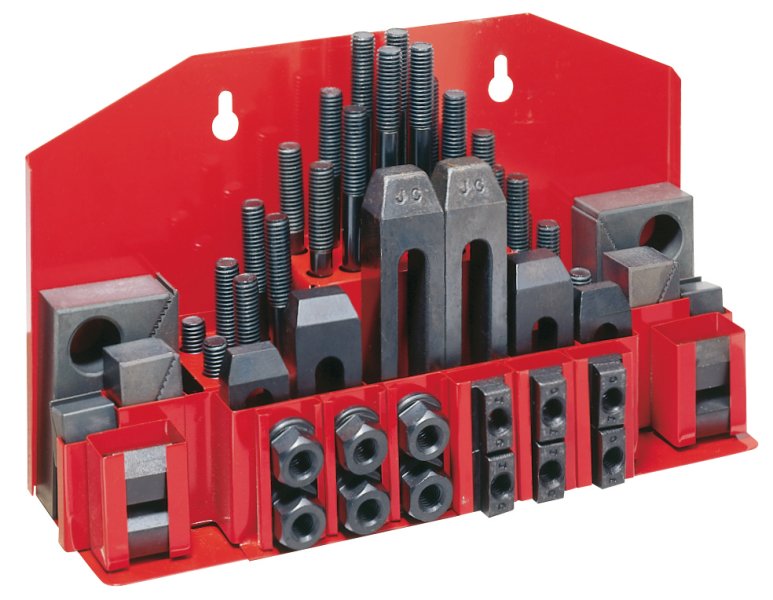

	Комплект прижимов Для фиксации заготовки на рабочем столе.

Технические характеристики

Характеристика	Значение
Перемещение по оси Z, мм	295
Размеры рабочего стола, мм	710 x 950
Общая мощность, кВт	2.4
Макс. вес заготовки, кг	700
Перемещение по оси X, мм	550
Перемещение по оси Y, мм	700
Макс. размеры заготовки, мм	710 x 950 x 280
Диаметр проволоки, мм	Ø 0,12 - 0,25
Скорость перемотки проволоки, м/с	10,4
Угол наклона, проволоки, мм	± 10° / 80
Разрешение импульсов, мм/импульс	0,001
Точность обработки, мм	± 0,006
Наилучшая шероховатость поверхности, мкм	0,8
Макс. рабочий ток, А	7
Макс. производительность, мм²/мин	260
Точность конусной обработки, мм	± 0,015
Габаритные размеры бака СОЖ, мм	1045 x 600 x 747
Длина, мм	2539
Ширина, мм	2188
Высота, мм	2108
Вес, кг	4000
