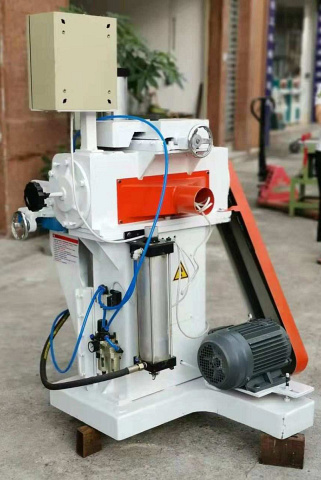

Шипорезные станки для ящичного шипа EcoWood TS TS 450

Станок разработан для серийного фрезерования прямых шипов ящиков, различных частей мебели, коробок для вина, ящиков для сигар. Данный тип соединения обеспечивает надежность крепления деталей и долговечность конечного изделия. Применяется на оборонных предприятиях, цехах по изготовлению тары, мебели и столярных производствах. Область применения

Область применения

Применяется на оборонных предприятиях, цехах по изготовлению тары, мебели и столярных производствах.

Схемы обработки

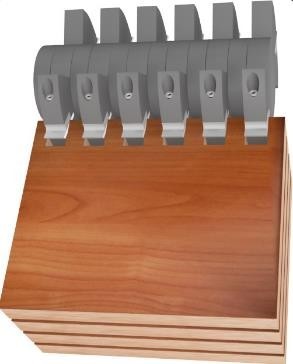

	Фрезерование прямых шипов ящиков
	Фрезерование прямых шипов ящиков

Конструктивные особенности

	Литая станина и рабочий стол Снижает вибрацию станка и повышает качество обработки, увеличивает ресурс инструмента.

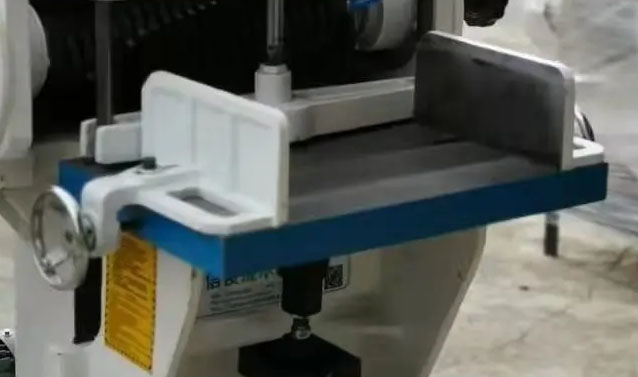

	Регулировка смещения шипа вправо/влево относительно фрезы Осуществляется с помощью двух маховиков с каждой стороны рабочего стола. Регулировка справа и слева производится независимо - это позволяет настроить станок таким образом, чтобы одновременно фрезеровать смежные стенки ящика.

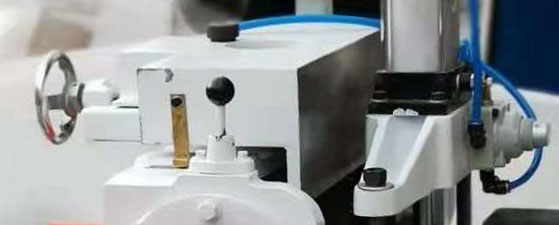

	Регулировка глубины паза Регулировочный маховик позволяет быстро и точно установить необходимую глубину фрезерования.

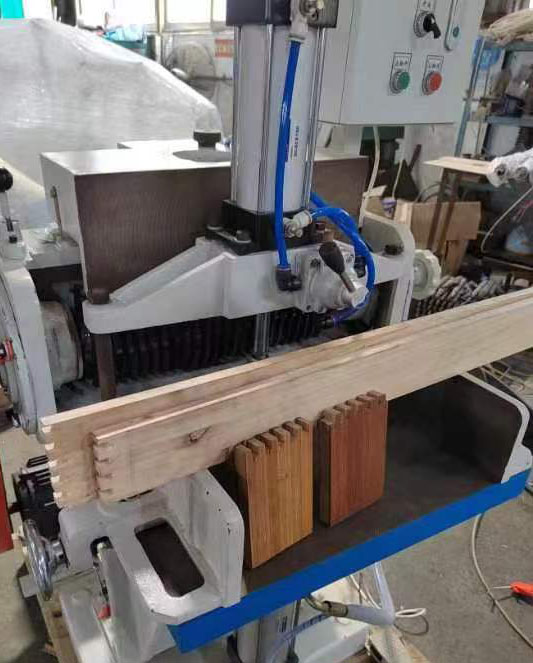

	Фиксация пакета заготовок Происходит за счет пневмоцилиндра. Управление прижимом осуществляется ручным переключателем.

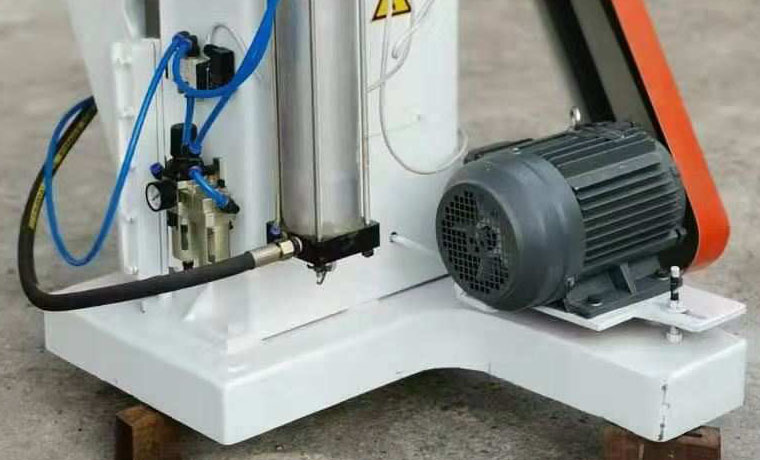

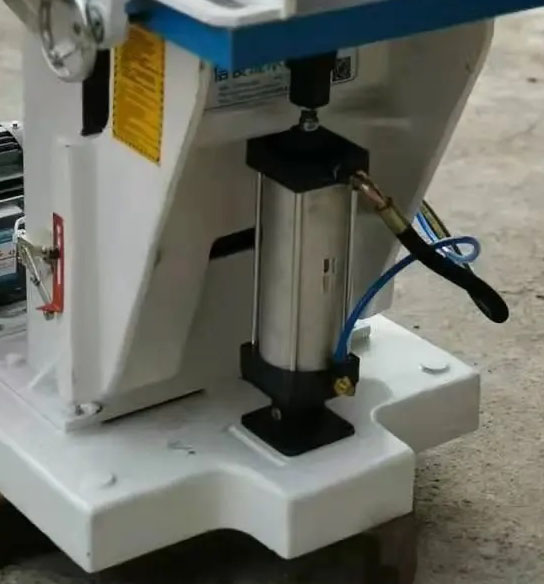

	Пневмогидравлический привод подъема/опускания рабочего стола Перемещение каретки с помощью пневмогидравлического цилиндра обеспечивает плавную и равномерную подачу, и как следствие идеальное качество фрезерования шипа без сколов.

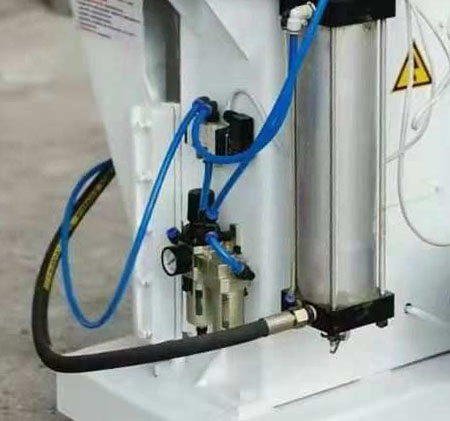

	Блок подготовки воздуха Входит в комплект поставки и включает в себя регулятор давления с манометром, влагосепаратор для отделения влаги и лубрикатор для смазки воздуха в пневмоцилиндрах.

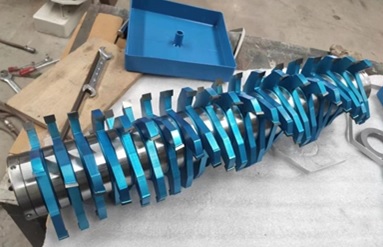

	Набор инструмента Позволяет обрабатывать заготовки шириной до 600 мм в пакете, что обеспечивает высокую производительность станка с идеальным качеством.

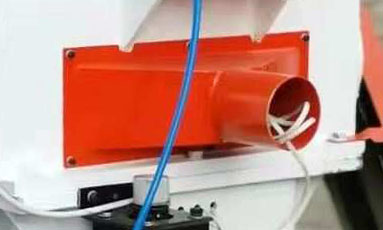

	Патрубок для аспирации Позволяет подключить станок к системе аспирации. Патрубок расположен в удобном месте – не мешает при работе на станке.

Технические характеристики

Характеристика	Значение
Длина заготовки, мм	1500
Ширина заготовки, мм	450
Толщина заготовки, мм	135
Высота шипа, мм	6 - 45
Тип прижима	пневматический
Размеры рабочего стола, мм	550 x 350 x 50
Частота вращения фрезы, об/мин	4000
Наружный диаметр фрез, мм	165
Внутренний диаметр фрез, мм	80
Количество рабочих циклов, раз/мин	3 - 15*
Диаметр патрубка для аспирации, мм	120
Мощность двигателя, кВт	4
Длина, мм	950
Ширина, мм	1100
Высота, мм	1450
Вес EcoWood TS TS 450, кг	520
