Станок для заточки дисковых пил UT.MA AL-805

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются дисковые пилы с прямой, скошенной, трапециевидной или комбинированной формой зубьев.

Также станок рекомендуется для сервисных центров по заточке дереворежущего инструмента.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

СХЕМА ОБРАБОТКИ:

	Заточка дисковых пил
	Заточка дисковых пил

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Надежная массивная станина Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки.

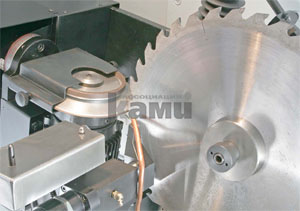

	Пила устанавливается вертикально Это позволяет ей не испытывать нагрузок при заточке. За счет конического фланца обеспечивается беззазорная посадка дисковой пилы, что повышает точность позиционирования и качество заточки. Фиксация пилы осуществляется по 2-м плоскостям при помощи пневмоцилиндров. Настройка диаметра пилы осуществляется при помощи прецизионного устройства, в которое упирается «первый» затачиваемый зуб.

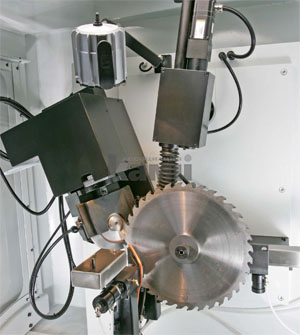

	Сдвоенный заточной круг Позволяет затачивать пилы по передней и задней грани без переналадки станка и замены заточного круга. Фиксация корпуса дисковой пилы происходит с 2-х сторон за счет пневмоцилиндра.

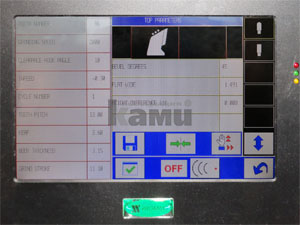

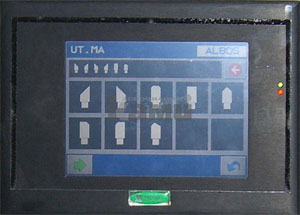

	Настройка параметров заточки Осуществляется при помощи программы: Выбирается форма зубьев пилы, и вводятся ее основные параметры – диаметры, углы заточки, толщина, количество зубьев и т. д. Меню компьютера является наиболее простым и удобным для пользователя, что позволяет управлять станком даже оператору без специального образования. Ввод параметров заточки и пилы занимает не более 1 минуты Все параметры сохраняются в памяти станка, так как он обладает операционной системой с микропроцессором, при необходимости параметры можно воспроизводить из памяти, тем самым экономится время на настройку рабочего цикла.

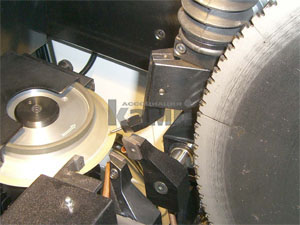

	Пошаговое перемещение пилы на зуб Осуществляется толкателем, работающим от шагового двигателя, что гарантирует точность заточки – т.е. каждый зуб будет подведен в одну и ту же точку (нулевая точка). Причем даже если на пиле присутствует разношаговость, толкатель все равно подвинет все зубья в нулевую точку, т. е. все зубья пилы будут заточены одинаково (с одинаковым съемом).

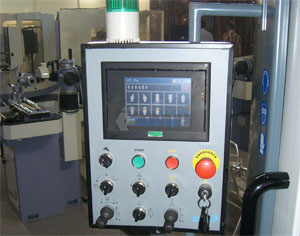

	Панель управления Станок практически не имеет кнопок, все команды осуществляются при помощи сенсорного ЖК дисплея Touch Screen, это гарантирует долговечность панели управления станка.
	Программное обеспечение Благодаря своему программному обеспечению станок позволяет затачивать пилы с комбинированными зубьями (пилы LEUCO – комбинация зубьев G5, G6), например первый зуб прямой, второй и четвертый скошены вправо, третий и пятый скошены влево. При этом комбинация зубьев может быть различной. К тому же зубья могут быть скошены как по задней, так и по передней грани. Станок AL 805, даже в стандартной комплектации, позволяет затачивать такие пилы, причем программа заточки сохраняется на вес UT.MA AL-805ь срок эксплуатации станка и при необходимости воспроизводится из памяти компьютерного блока управления.

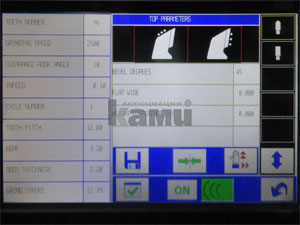

	Автоматическая система настройки первого зуба пилы Как опцию станок имеет автоматическую, при помощи электронного щупа систему настройки первого зуба пилы (на рисунке ниже обозначена кнопкой ON – включена, OFF – выключена), т.е. нулевой точки – это значительно экономит время заточки, добавляет удобства в обслуживании станка, снижает влияние человеческого фактора. Растет производительность станка и качество заточки пилы.

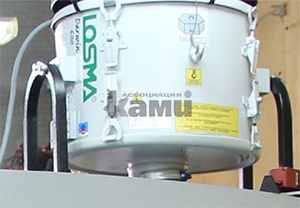

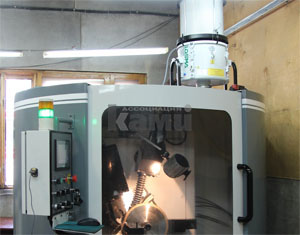

	Встроенная система аспирации Вытягивает масляный туман, фильтрует его, а остатки масла возвращает обратно внутрь кабины станка. Благодаря данной системе аспирации не требуется подвод станка к центральной вытяжке – уменьшается расход масла и сохраняется нормальная атмосфера в помещении (без вредных примесей в воздухе).

КОМПЛЕКТАЦИЯ:

Дополнительная

Алмазный шлифовальный штифт Алмазный шлифовальный штифт для заточки передней грани дисковых пил с «дупловидными» зубьями (применяются для чистового раскроя ДСП и МДФ).

Дополнительный кассетный фильтр Дополнительный кассетный фильтр для встроенной системы аспирации – вытягивает масляный туман, фильтрует его при помощи специального бумажного фильтра кассетного типа, а остатки масла возвращает обратно внутрь кабины станка. Применяемый фильтр гораздо эффективней штатного поролонового фильтра, применяемого во встроенной системе аспирации. Задерживает большее количество вредных примесей, образующихся в воздухе
