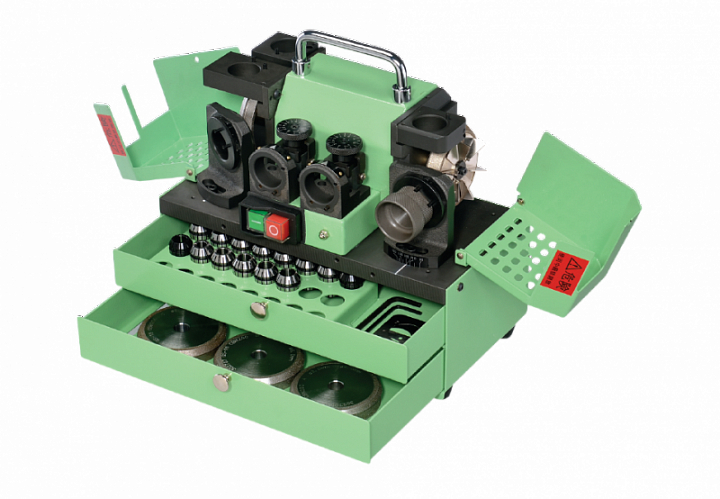

Заточной станок GSC GS-10

Заточной комбинированный настольный станок GS-10 применяется для заточки спиральных сверл. Он может оснащаться вытяжной вентиляцией.

Станок заточной GS-10 имеет малый вес и габариты, что делает его мобильным. Благодаря возможности подключения к бытовой электро сети 220В на нем можно выполнять заточные работы дома, в гараже и в мастерской.

Технические характеристики

Вид затачиваемого инструмента

Заточка занимает минимум времени от 30 до 60 секунд и не требует специальной квалификации персонала, стойкость инструмента после заточки на таком станке увеличивается в несколько раз.

Принцип заточки

Распространенным способом заточки спиральных сверл является одноплоскостная затыловка в результате которой формируется задний угол 8° (12°). Угол при вершине варьируется от 90 до 140 градусов, в зависимости от требований к обработке.

Заточка инструмента осуществляется в два этапа - по задней поверхности с затыловкой и подточка поперечной режущей кромки:

1. Затыловка производится благодаря конструкции гнезда с эксцентриситетом и наклонной под углом к передней поверхности.

2. При подточке поперечной режущей кромки (перемычки) можно варьировать ее величину, при помощи металлических шайб.

Заточка инструмента осуществляется в три этапа:

1. Формирование второй плоскости.

2. Заточка по задней поверхности.

3. Подточка перемычки.

Комплект поставки

• Цанги ER20 Ø2-13 мм (14 шт.)
• Цанговый зажим ER20
• Металлические прокладки 0,1 мм (2 шт.) и 0,3 мм (1 шт.)
• Ключи шестигранные 3 мм, 4 мм
• Устройство для подключения вытяжной вентиляции
• Приспособление для определения угла при вершине
• Круг шлифовальный 3" CBN200 A (3.0-4.0 мм)
• Круг шлифовальный 3" CBN200 B (4.1-6.0 мм)
• Круг шлифовальный 3" CBN200 C (6.1-9.0 мм)
• Руководство по эксплуатации на русском языке

• Масса, кг 16.3
• Объем для доставки, м3 0.03
• Модель GSC GS-10
