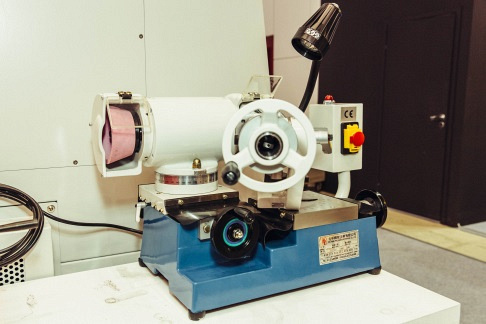

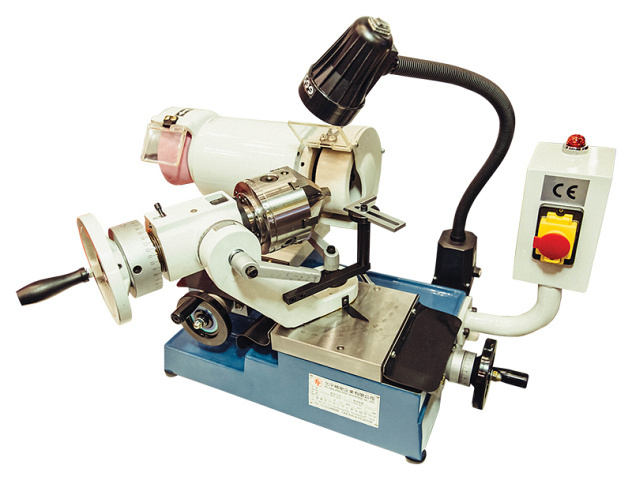

Станок заточной PeiPing PP-32

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:

• Фрезерный инструмент (концевые фрезы с плоским торцом);
• Сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, зенкеры, зенковки, цековки);
• Резьбонарезной инструмент (метчики прямые и спиральные).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:

• Фрезерный инструмент (концевые фрезы с плоским торцом);
• Сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, зенкеры, зенковки, цековки);
• Резьбонарезной инструмент (метчики прямые и спиральные).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

Типы затачиваемого инструмента:

Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.

Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки.
	Поперечное перемещение стола Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.
	Устройство для заточки сверл Ø 2 - 32 мм Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”). Устройство позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т.п., а также заходную часть метчика).
	Переходники под конус Морзе 3 Для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством).
	Переходники под конус Морзе 1, 2 Для сверл и другого инструмента с коническими хвостовиками (поставляются в комплекте с устройством).
	Настройка углов поворота Осуществляется по градуированной шкале.
	Сдвоенный заточной узел для установки шлифовальных кругов
	Штатив на магнитной стойке Позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента. Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
