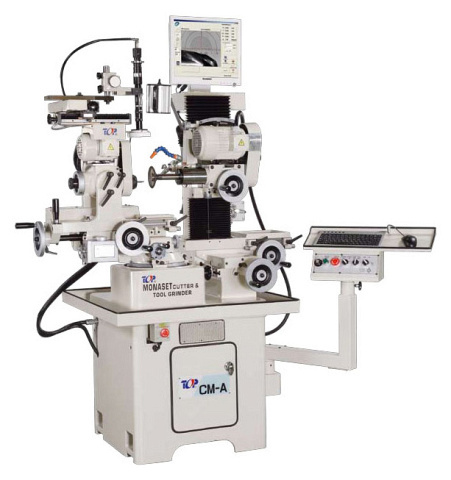

Станок заточной универсальный TOP WORK CM-A

Станок CM-A представляет собой универсальный заточной станок, оснащенный высокоточной CCD камерой, которая обеспечивает удобство эксплуатации, точное позиционирование и повышение эффективности контроля качества инструмента. Оборудование произведено в Тайване, и отличается надежностью в плане эксплуатации и высоким качеством сборки.

Станок имеет 8 осей и оснащен системой контроля качества заточки (на монитор передается увеличенного изображение рабочей зоны, и показания устройства цифровой индикации). Также программное обеспечение, входящее в стандартную комплектацию, позволяет быстро проводить измерения по длине, радиусу и углу всего лишь несколькими кликами мыши.

Область применения

На станках подобного типа осуществляется заточка широко распространенного режущего инструмента, такого как свёрла, метчики, зенкера, концевые фрезы, развертки, червячные фрезы. Более того, конструкция станков так же позволяет выполнять работы по заточке токарных резцов и по шлифовке наружных и внутренних плоских поверхностей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

На станках подобного типа осуществляется заточка широко распространенного режущего инструмента, такого как свёрла, метчики, зенкера, концевые фрезы, развертки, червячные фрезы. Более того, конструкция станков так же позволяет выполнять работы по заточке токарных резцов и по шлифовке наружных и внутренних плоских поверхностей.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	CCD-камера Высокоточная CCD-камера обеспечивает удобство эксплуатации, точность позиционирования, и повышенную эффективность контроля качества инструмента. Идеально подходит для переточки маленьких фрез, заточки сфер, радиуса и конуса. Увеличения изображения в 20 - 140 раз.
	Удобная обработка изделия Рабочая головка может поворачиваться относительно шлифовального шпинделя 210°.
	Оси станка

КОМПЛЕКТАЦИЯ:

Стандартная

	Цанги Ø6, 8, 10, 12, 16, 20, 25 и 32 мм.
	4 делительных круга для механизма для фиксации угла поворота инструмента 8, 10, 12 делений
	Подпружиненный индексный стопор Для индексных пластин рабочей головки
	Передняя стойка Для поддержки инструмента
	Шлифовальные круги (WA), 3 шт. Тарельчатый, дисковый, чашечный
	Кожух шлифовального круга С удлиненным стержнем
	Комплект оправок для шлифовальных кругов 2 стандартные и 1 удлинённая
	Ящик с инструментами Плюс комплект шестигранников и отвёртки 2 шт.

Дополнительная

	Делительный круг на 24 позиции
	1/2” Фланец шлифовального круга и ключ
	Фланец шлифовального круга с 2 цангами Ø3, 6 мм - для внутреннего шлифования
	Удлиненный цанговый патрон ER11 С цангами Ø3, 2, 1 мм и ключом
	Насадка на шлифовальный шпиндель С удлинённой оправкой и опорой для зубьев
	4” шестикулачковый патрон для рабочей головки
	Устройство для заточки больших торцевых фрез
	Приспособление для заточки токарных резцов
	Поддерживающее устройство для инструмента
	Регулируемая задняя бабка
	Пылеуловитель
	Устройство для влажного шлифования ОПИСАНИЕ
	Бак для сухого и влажного шлифования 45 л, 1/2 л.с.
	Бак для сухого и влажного шлифования с магнитным фильтром 80 л, 1/2 л.с.
	Частотный преобразователь (привод) для шпинделя шлифовального круга 1 л.с. / 2 л.с.
	Защитный экран ОПИСАНИЕ

Технические характеристики

Характеристика	Значение
Диаметр хвостовика концевого инструмента, мм	6 - 32
Макс. размер насадных фрез, мм	304 x 130
Макс. наружный диаметр насадного инструмента, мм	304
Продольное перемещение заточного стола (ось X), мм	130
Поперечное перемещение заточного стола (ось Y), мм	170
Вертикальное перемещение заточного узла (ось Z), мм	240
Макс. диаметр шлифовального круга, мм	100
Макс. диаметр фрезы, мм	304
Макс. диаметр сверл, мм	32
Макс. длина фрезы, мм	130
Макс. расстояние между центрами, мм	152
Макс. диаметр обработки, мм	304
Мин. диаметр цанги, мм	1
Макс. диаметр цанги, мм	32
Макс. угол спирали, °	60
Угол наклона шлифовального круга (от горизонтальной оси), °	± 40
Наклон заточного узла, °	360
Мощность электродвигателя шлифовального круга, кВт	0,55
Размеры шлифовального круга, мм	100 x 31,75
Частота вращения шлифовального круга, об/мин	4000
Напряжение, В	380
Длина, мм	2100
Ширина, мм	1150
Высота, мм	2050
Вес TOP WORK CM-A, кг	1030
