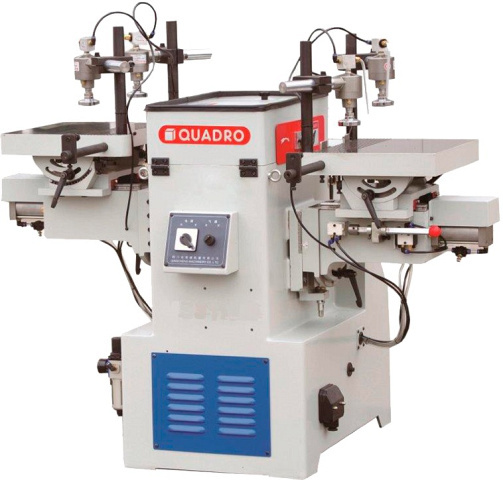

Сверлильно-пазовальный автоматический станок QUADRO MS3112

Предназначен для нарезания продольных пазов и гнезд под шип, сверления отверстий. Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.. Область применения Получаемые изделияСмотреть все

Область применения

Применяется в мебельных и столярных производствах, занятых выпуском стульев и столов.. Получаемые изделияСмотреть все

Схемы обработки

Пазование

Конструктивные особенности

	Наклон стола вперед / назад Точная регулировка наклона стола вперед/назад осуществляется по угловой шкале +/- 45°. В выбранном положении стол фиксируется зажимными винтами с обеих сторон.
	Наклон стола влево / вправо Точная регулировка наклона стола влево/вправо осуществляется по угловой шкале +/- 20°. В выбранном положении стол фиксируется зажимным винтом.
	Система смазки шпинделя Оснащена масляным баком, шлангами, проведенными в соответствующие точки и ручным насосом. Это позволяет снизить человеческий фактор при обслуживании шпинделя и увеличивает ресурс станка.
	Подача столов Гидропневматическая подача столов обеспечивает плавность и равномерность хода даже при обработке твердых пород древес QUADRO MS3112ины.
	Линейные направляющие Столы перемещаются по надежным линейным направляющим, что гарантирует точность и легкость хода.
	Направляющие глубины паза Глубина паза удобно регулируется концевым выключателем.
	Настройка ширины паза Ширина паза удобно регулируется с помощью цифрового счетчика.
	Система приводов Скорость вращения инструмента и скорость осцилляции регулируются отдельными ремнями. Это значительно повышает надежность всей системы и позволяет увеличить скорость вращения инструмента до 15 200 об/мин, а скорость осцилляции изменять в диапазоне 170 - 230 движений/мин.
	Прижим заготовки Каждый стол оснащен двумя пневмоприжимами. Обдув детали сжатым воздухом во время обработки.
	ЗИП В комплекте с каждым станком идет ЗИП. Каждый станок тестируется перед отгрузкой с завода, тестовую деталь кладут в комплект.

Технические характеристики

Характеристика	Значение
Частота вращения, об/мин	15 200
Загрузка и выгрузка заготовки	Автоматическая
Размеры рабочего стола, мм	490 x 520
Количество шпинделей, шт.	2
Макс. размеры паза (длина x ширина x глубина), мм	130 x 16 x 60
Вертикальное перемещение рабочего стола, мм	70
Угол наклона рабочего стола влево-вправо, °	-20° - + 45°
Угол наклона рабочего стола вперед-назад, °	± 20
Вертикальный ход стола, мм	80
Количество осциллирущих движений, шт/мин	170 - 230
Установленная мощность, кВт	2,2
Тип станка	Для стульев
Регулировка параметров паза	полуавтоматический
Мощность двигателя, кВт	2,2
Длина, мм	1480
Ширина, мм	1150
Высота, мм	1250
Вес, кг	550
