Сверлильно-присадочный станок Filato Optima FL-242B

* Изображение на рисунке носит справочный характер. Комплектация станка может отличаться от представленной на фото.

Сверлильно-присадочный станок предназначен для высокоточного сверления за один проход сквозных и глухих отверстий в кромках и пластях мебельных щитов, деталях корпусной мебели.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Получаемые изделия

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Получаемые изделия

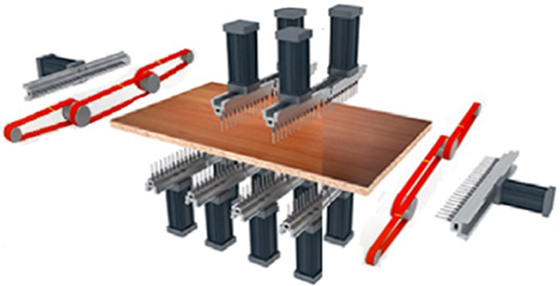

СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Поворот вертикальных траверс Позволяет менять положение в горизонтальной плоскости в пределах 90 град, что расширяет возможности карты присадки.
	22 шпинделя в горизонтальной траверсе Позволяет увеличивать зону сверления до 672 мм.
	Система автозагрузки Устройство автоматической подачи заготовки оснащено приводными ремнями, с помощью которых заготовка подается в зону обработки.
	Пневмоприжимы Деталь жестко фиксируется восьмью вертикальными пневматическими прижимами, что позволяет произвес Filato Optima FL-242Bти сверление без сдвига детали.
	Система регулировки глубины сверления Удобная винтовая система благодаря специальной миллиметровой шкале позволяет быстро и точно установить требуемую глубину сверления отверстий.
	2 режима работы станка Позволяет работать станку в проходном и реверсивном режиме.
	Пневмофиксация вертикальной траверсы Позволяет жестко фиксировать положение траверсы исключая смещение положения.
	Система управления PLC контроллер для удобного управления и обслуживания станка.
	Призматические направляющие Позволяют точно и без перекосов менять положение траверсы, что увеличивает точность и качество присадки.
	Гибкие кабель каналы Электро-кабеля и пневматические трубки спрятаны в гибкие кабель каналы, что позволяет обеспечить их сохранность во время работы и перенастройке станка.
	Хранение инструмента Удобное расположение полки для хранения рабочего инструмента, обеспечивает оператору экономить время при перенастройке станка с одной карты присадки на другую.
	Быстросъемные патроны В комплект поставки включены 5 быстросъемных патронов и 2 сверла для запуска станка.
	Блок подготовки воздуха и электросистема Располагается в отдельном шкафу, что позволяет избежать засорения пневмосистемы.
	Комплект ЗИП В комплект ЗИП входит все необходимое для обслуживания станка.

Технические характеристики

Характеристика	Значение
Частота вращения, об/мин	2840
Общее количество шпинделей, шт.	176
Количество горизонтальных траверс, шт.	2
Количество шпинделей на горизонтальных траверсах, шт.	44 (22 x 2)
Количество нижних вертикальных траверс, шт.	2
Количество шпинделей на нижних вертикальных траверсах, шт.	88 (11 + 11) x 4
Количество верхних вертикальных траверс, шт.	2
Количество шпинделей на верхних вертикальных траверсах, шт.	44 (11 + 11) x 2
Длина заготовки, мм	250 - 2450
Ширина заготовки, мм	32 - 672
Толщина заготовки, мм	8 - 50
Расстояние между двумя соседними шпинделями, мм	32
Макс. глубина сверления, мм	50
Рабочее давление, атм.	6 - 8
Автоподача	есть
Накопитель (магазин для заготовок)	нет
Мощность двигателя, кВт	28
Посадочный диаметр шпинделей, мм	10
Размер заготовки при обработке 1 детали, мм	2450 x 672
Скорость обработки 1 заготовки, мм/мин	13 - 16
Размер заготовки при обработке 2-х заготовок, мм	отсутствует
Скорость обработки 2-х заготовок, мм/мин	отсутствует
Расход воздуха для пневмооборудования, л/цикл	1200
Макс. расстояние между шпинделями, мм	2450 x 250
Мин. расстояние между шпинделями, мм	672 x 32
Мин. расстояние между вертикальными траверсaми, мм	250
Длина, мм	5000
Ширина, мм	2550
Высота, мм	1650
Вес, кг	3100
