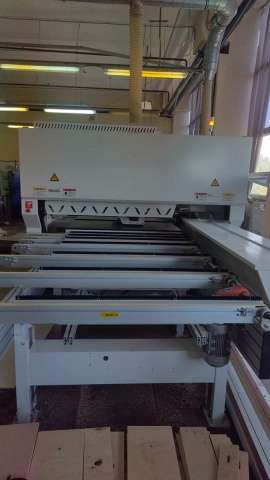

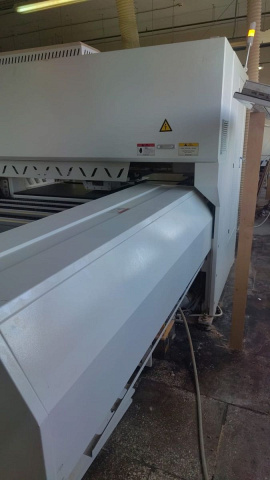

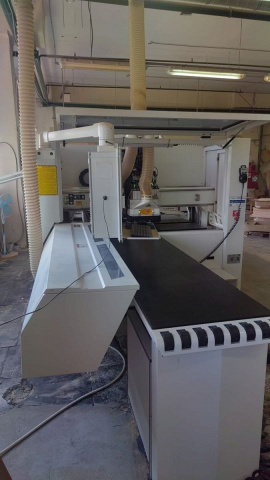

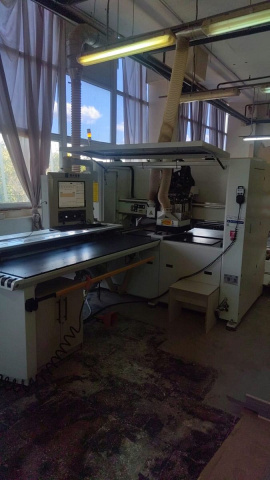

Сверлильно-присадочный центр с ЧПУ Nanxing NCB2412S БУ
Сверлильно-присадочный центр с ЧПУ Nanxing NCB2412S предназначен для высокоточного сверления отверстий в мебельных деталях с шести сторон, фрезерования криволинейных и прямых пазов сверху и снизу деталей, обработка деталей различных сложностей за один установ, что отвечает требованиям комплексного производства.

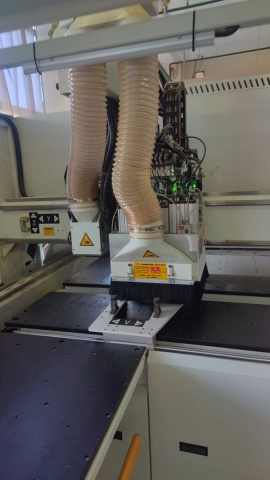

Два автоматических зажима с автоматическим обдувом в зоне захвата, две сверлильные группы, фрезерный шпиндель на верхнем обрабатывающем узле. Одна сверлильная группа и фрезерный шпиндель на нижнем обрабатывающем узле.
Компоновка сверлильных групп позволяет одновременно выполнять зеркальную обработку.
Точное перемещение каждой оси обеспечивается высококачественными серводвигателями.
Управляемые шиберы на аспирационных патрубках, централизованная система смазки, быстросъемные кожухи на сверлильных головах, дублирование кнопок управления, обдув рабочей зоны столов, оптических датчиков, центральный базирующий упор прямоугольного сечения, датчик измерения длины.

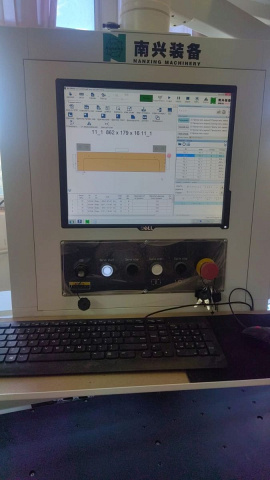

Система управления “SYNTEC” с программным обеспечением “PCDrillCAM”.
Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяются на производствах любого уровня, где необходима повышенная гибкость и при этом хорошая производительность. Эти станки не требуют перенастройки на каждую деталь, достаточно выбрать программу и установить заготовку. В памяти создается библиотека различных карт присадок, и станок может работать в поточном режиме без перенастроек.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Позиционирование заготовки перед обработкой | горизонтально |
| Длина обрабатываемой заготовки (мин. - макс.), мм | 250 - 3000 |
| Ширина обрабатываемой заготовки (мин. - макс.), мм | 30 - 1200 |
| Толщина обрабатываемой заготовки (мин. - макс.), мм | 10 - 50 |
| Максимальная скорость перемещения по осям X / Y / Z, м/мин | 135 / 75 / 30 |
| Количество присадочных голов, шт. | 2 |
| Мощность присадочных голов (верх. / нижн.), кВт | 3,5 |
| Количество шпинделей для сверления в пласть заготовки (сверху), шт. | 15 |
| Количество шпинделей для сверления в пласть заготовки (снизу), шт. | 10 |
| Количество шпинделей для сверления в торцы заготовки, шт. | 8 (2 + 2; 2 + 2) |
| Максимальный диаметр сверла, мм | 35 |
| Верхний фрезерный шпиндель | + |
| Мощность верхнего фрезерного шпинделя, кВт | 3,5 |
| Тип цанги верхнего фрезерного шпинделя | ER25 |
| Частота вращения верхнего фрезерного шпинделя, об/мин | 18 000 |
| Автоматическая смена инструмента | нет |
| Магазин инструмента | - |
| Тип инструментального патрона (для автосмены) | - |
| Количество ячеек в магазине инструмента, шт. | - |
| Нижний фрезерный шпиндель | + |
| Мощность нижнего фрезерного шпинделя, кВт | 3,5 |
| Тип цанги нижнего фрезерного шпинделя | ER25 |
| Частота вращения нижнего фрезерного шпинделя, об/мин | 18 000 |
| Частота вращения шпинделей присадочных голов, об/мин | 4000 |
| Система ЧПУ | SYNTEC |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Давление в пневмосистеме, МПа | 0,6 - 0,7 |
| Общая установленная мощность, кВт | 19,45 |
| Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм | 1 * 150 / 1 * 125 |
| Длина, мм | 5605 |
| Ширина, мм | 2283 |
| Высота, мм | 2100 |
| Вес Nanxing NCB2412S, кг | 3500 |
