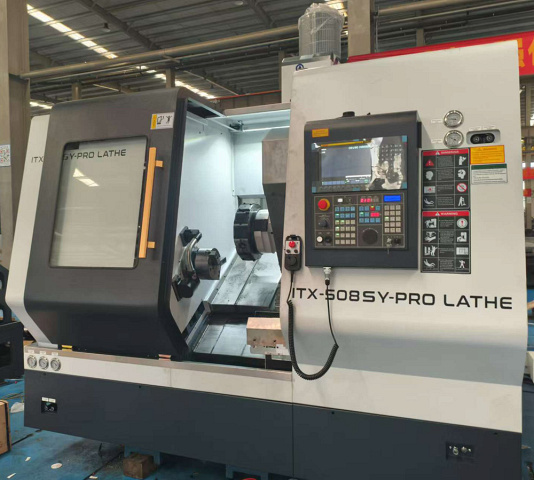

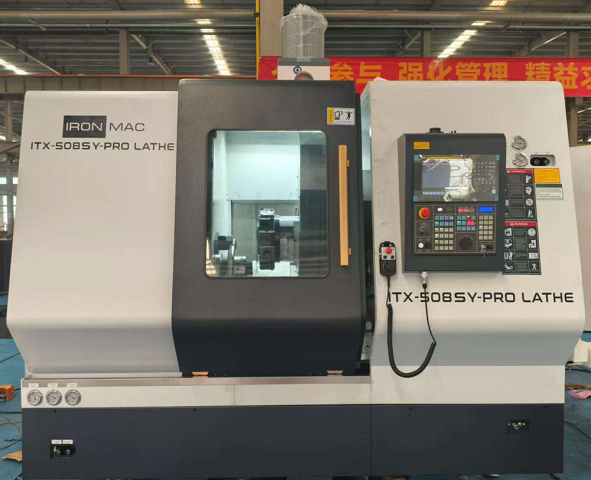

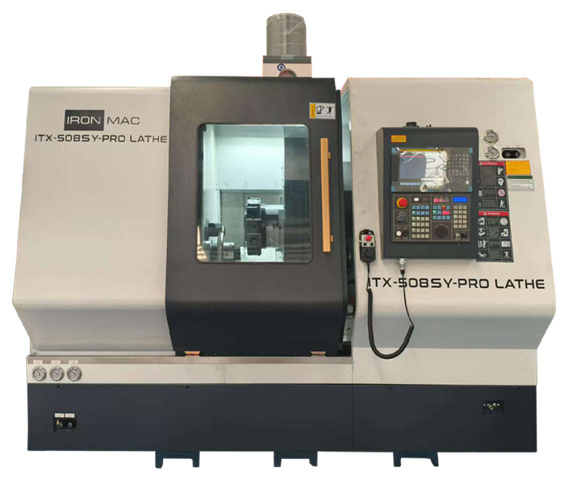

Токарно-фрезерный обрабатывающий центр IRONMAC ITX-508SY-PRO
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: IRONMAC
Токарно-фрезерные обрабатывающие центры серии ITX предназначены для комплексной обработки сложных по конфигурации деталей с применением функции фрезерования, вне осевого сверления, нарезания резьбы, а также автоматический перехват заготовки от главного шпинделя в противошпиндель, позволяющий снизить "человеческий фактор", сократить время цикла и обеспечивает непрерывную обработку с отличной повторяемостью.
Это оборудование позволяет максимально повысить производительность и обеспечить минимальное участие оператора.
Синхронизация осей C1 и C2 обеспечивает максимальную гибкость обработки для разных типов заготовок.
От простой обработки до многоосевой одновременной обработки - все операции могут быть выполнены за одну установку.
Токарно-фрезерная обработка - это разновидность многоцелевой обработки металла, которая совмещает в себе сразу два технологических процесса: точение и фрезерование.
Токарные обрабатывающие центры серии ITX применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.
Изготовление фитингов и соединительных деталей:
Автомобильная промышленность
Авиационная промышленность
Двигателестроение
Преимущества
- Система ЧПУ FANUC
- Максимальный диаметр точения до 300 мм
- Угол наклона цельнолитой станины 30°
- Мощность главного шпинделя до 18,5 кВт
- Противошпиндель
Конструктивные особенности

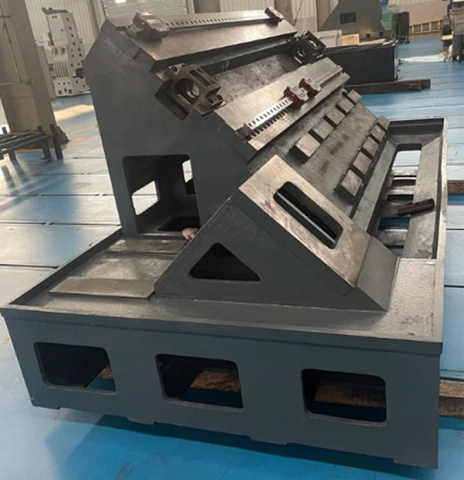

 | Станина Цельнолитая наклонная станина собственного производства из чугуна высокого качества марки Meehanite. Наклон станины 45 градусов обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания. Сочетание наклонной станины под углом 45 градусов позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC. |

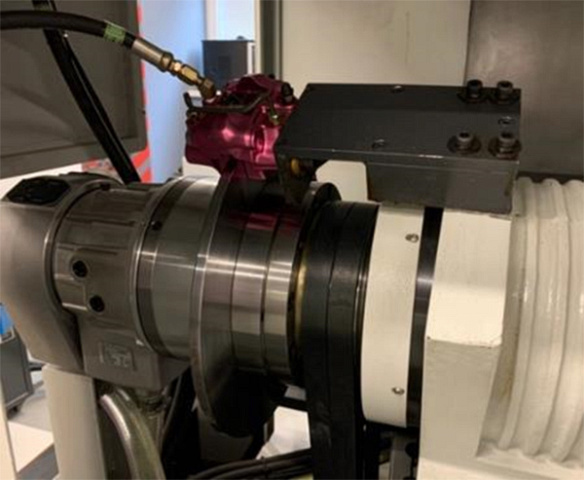

 | Шпиндель Используется высокоточный шпиндель китайского производства. Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием.Диаметр патрона 8" дюймов.Обороты – 3000 об/мин. |
 | Противошпиндель (SY) Установлен мощный моторшпиндель производства компанииCELL(Китай). Предназначен для перехвата детали из главного шпинделя и доработки с обратной стороны без участия оператора. Так же может служить как поддержка при точении длинных деталей.Диаметр патрона 6" дюймов.Обороты – 4500 об/мин. |
| Токарный патрон В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы. | |
 | Револьверная голова с приводным инструментом (BMT 55/65) Установлена револьверная голова на 12 позиций с приводным инструментом, тип крепления –BMT. Система крепленияBMTимеет преимущество в жесткости крепления инструментальных блоков. Вращение инструмента осуществляется непосредственно через прямой привод от серводвигателя. За счёт этого достигается максимальные обороты –3000 об/мин. |

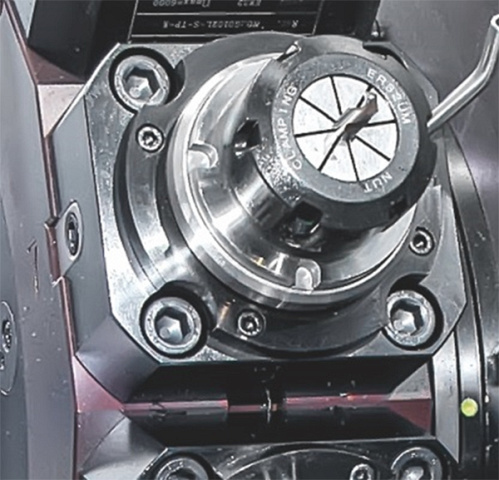

 | Инструментальные блоки (BMT) В базовой комплектации поставляются инструментальные блоки:Приводной осевой блок (BMT tool holder 0°) – 2 шт.Приводной радиальный блок (BMT tool holder 90°) – 2 шт. |

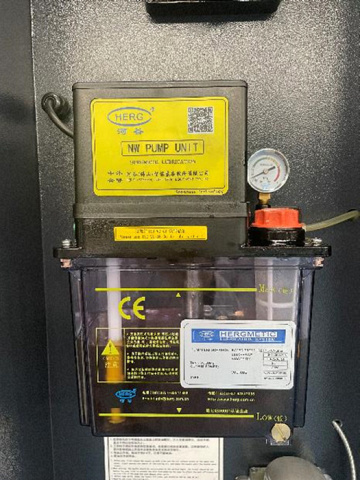

 | Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам – ШВП, направляющим, что сокращает в разы их износ. Система смазки компактно встроена в корпус станка. |
 | Конвейер удаления стружки В стандартной комплектации встроен ленточный конвейер китайского производства для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки. |
| Уловитель готовых деталей Позволяет автоматизировать процесс работы с партиями изделий, уменьшив присутствие оператора в рабочей зоне станка, сокращая время простоя оборудования. |
Комплектация
| Главный двигатель (Fanuc) 15/18,5 кВт/143 Нм βilP30/8000-B | |
| Двигатель противошпинделя модель SY (CELL) 7,5 / 15 кВт | |
| Привод подачи по оси X (Fanuc) 3 кВт /27 Нм βis30/2000 | |
| Привод подачи по оси Z (Fanuc) 3 кВт /20 Нм βis22/3000 | |
| Револьверная голова (Dongguan Baowei Automation) BW80-Y±50BMT55-12T-4L | |
| Двигатель приводного инструмента (FANUC) 3 кВт /20 Нм βis22/3000 | |
| Двигатель приводного инструмента (FANUC) 3 кВт /20 Нм βis22/3000 | |
| Привод подачи по оси Y (FANUC) 1,8 кВт /11 Нм βis12/3000 | |
| ШВП оси X (LTM/PMI) 40 x 10 мм | |
| ШВП оси Z (LTM/PMI) 40 x 10 мм | |
| Направляющие осей X/Y/Z (HIWIN/PMI) Линейные, 35 мм./45 мм. | |
| Уловитель готовых деталей с бункером Максимальный размер детали диаметров 60 х 110 мм |
