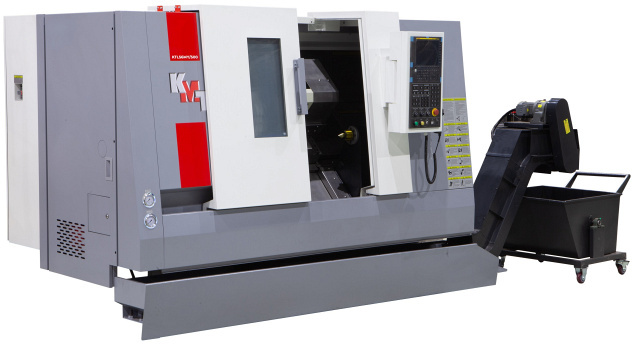

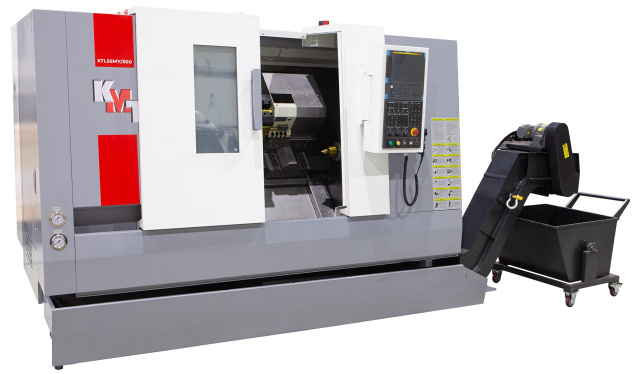

Токарно-фрезерный обрабатывающий центр IRONMAC KTL 56MY/500

Токарно-фрезерный центр KTL 56MY/500 представляет собой высокотехнологичное оборудование, предназначенное для обработки различных металлических изделий. Токарно-фрезерный центр KTL 56MY/500 является надежным и многофункциональным инструментом для обработки металла. Благодаря своим преимуществам, он позволяет существенно улучшить производственные процессы и повысить качество готовой продукции. Область применения данного центра весьма широка и включает в себя такие сферы, как машиностроение, авиационная промышленность, а также производство запчастей для различных промышленных агрегатов. KTL 56MY/500 обладает большим рабочим пространством, что позволяет обрабатывать изделия различной формы и размера. Это особенно важно при работе с прототипами или уникальными деталями, когда требуется максимальная гибкость и адаптивность к различным задачам. Область применения Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность Двигателестроение

Область применения

Область применения данного центра весьма широка и включает в себя такие сферы, как машиностроение, авиационная промышленность, а также производство запчастей для различных промышленных агрегатов. Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность Двигателестроение

Схемы обработки

	Осевое сверление
	Внеосевое сверление
	Торцевое сверление
	Развёртывание
	Внеосевое развёртывание
	Торцевое развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Контурное фрезерование
	Расточка
	Накатка профиля

Конструктивные особенности

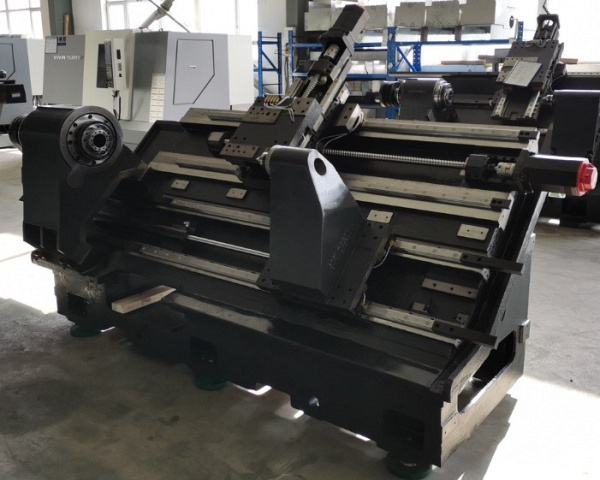

	Цельнолитая наклонная станина высокой жесткости На данной серии станков используется цельная станина с углом наклона 45°, изготовленная из чугуна марки HT300 с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

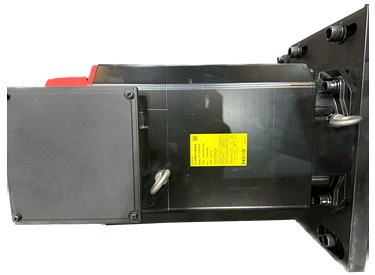

	Главный двигатель FANUC 11/15 кВт На токарном центре KTL установлен главный двигатель мощностью 11/15 кВт производства FANUC (Япония) . Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки.

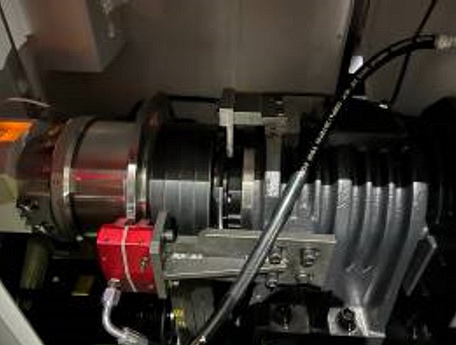

	Шпиндель Используется высокоточный шпиндель, с осью С. Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием. Обороты – 4000 об/мин. Шпинделем А2-6 с полым гидроцилиндром для обработки прутков до Ø50 мм производства CELLS (Тайвань).

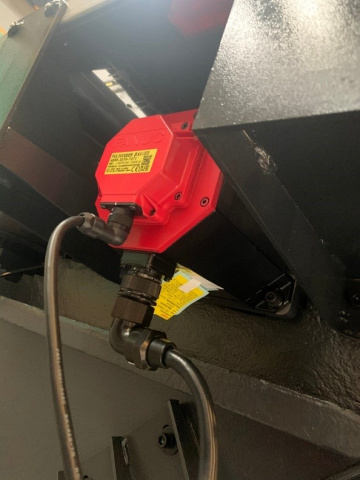

	Приводы подач по осям X/Z FANUC (Япония) На станке установлены оригинальные приводы подач от производителя FANUC. Высокая скорость перемещений по осям X/Z - 20/20 (м/мин). Дискретность перемещений – 0,001мм. Высокая плавность хода и надежность.

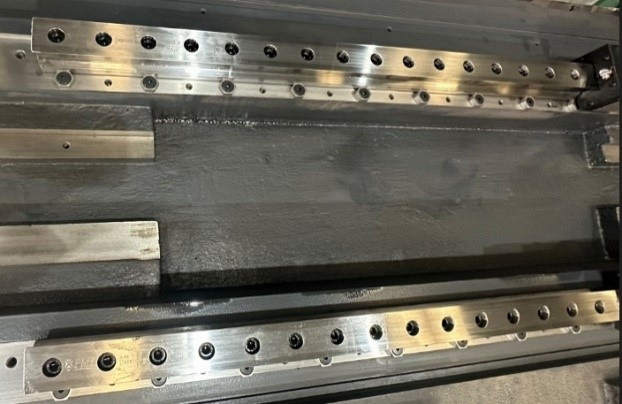

	Линейные направляющие качения Обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные роликовые направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации.

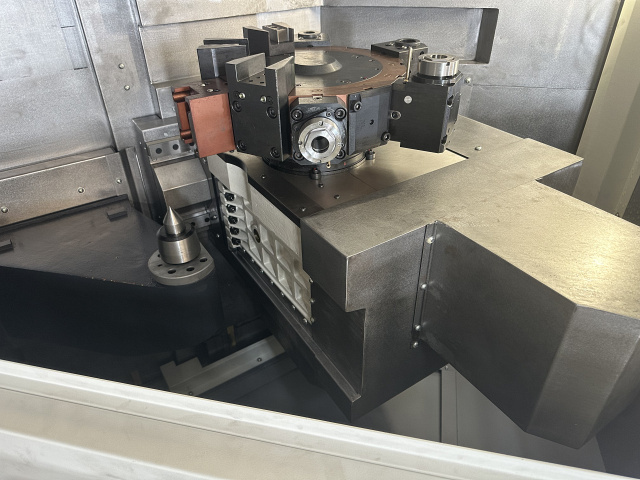

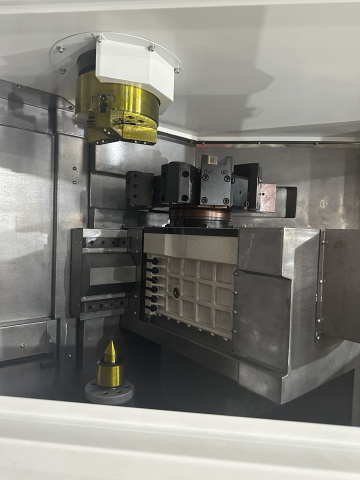

	Приводная револьверная головка SWIFT На станке KTL56MY/500 установлена сервоприводная револьверная голова фирмы SWIFT (Тайвань) на 12 позиций с приводным инструментом, тип крепления – BMT55. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков. Максимальные обороты – 4000 об/мин.

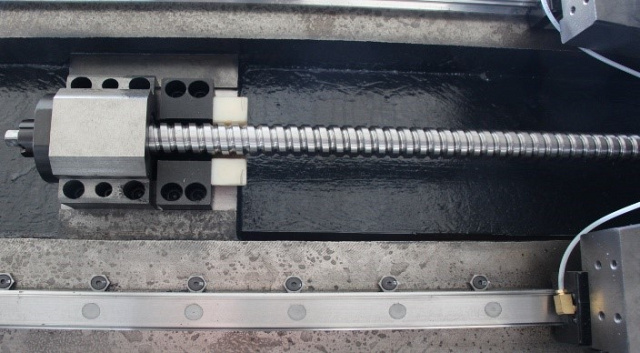

	ШВП На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки

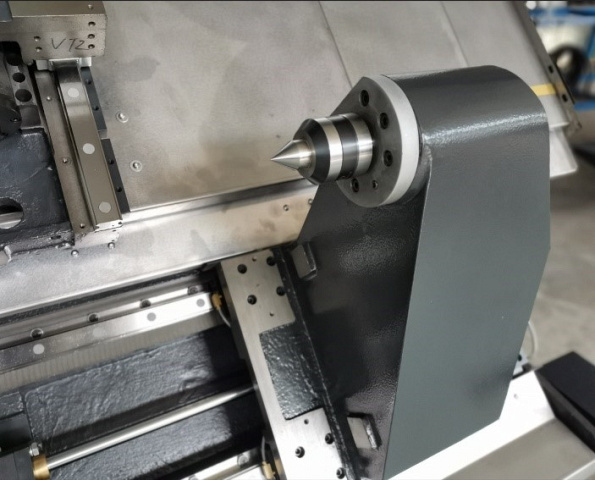

	Задняя бабка На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управлять перемещением задней бабки можно через ЧПУ или от педали.
	Гидравлический 3-х кулачковый патрон 8” (ø 200 мм) Гидравлический патрон Autogrip (Тайвань), применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию пользователя.
	Транспортер удаления стружки с корзиной Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

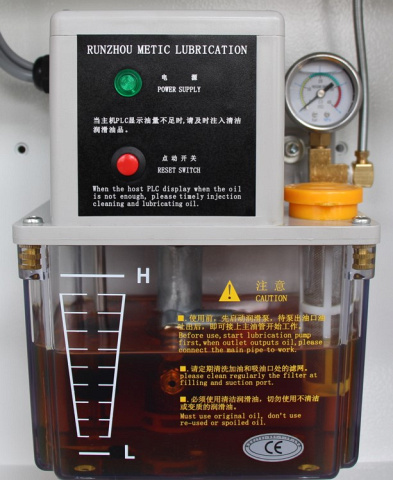

	Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.
	Маховик перемещений по осям (MPG) Переносной пульт управления с маховичком позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.
	Теплообменник электрошкафа Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при повышении температуры.

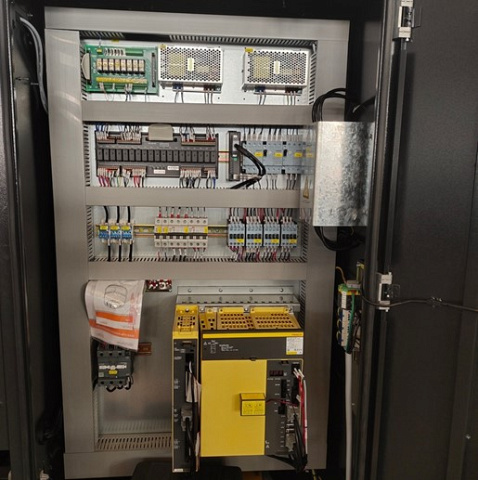

	СЕ стандарт электрошкафа Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.

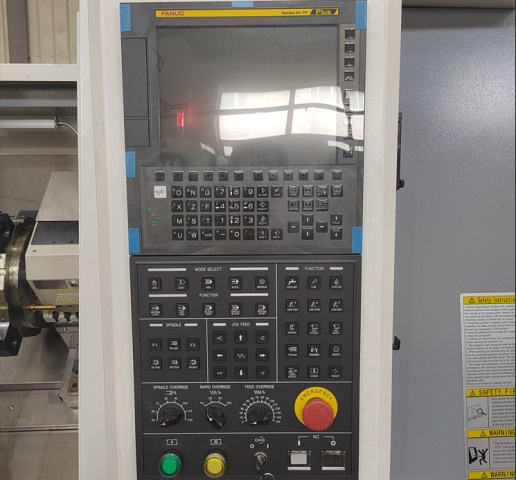

	Система ЧПУ FANUC 0i-TF Plus (type 5). Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.
	Система подачи СОЖ (20 бар), сепаратор СОЖ На станках установлен мощный насос подачи СОЖ, который обеспечивает подачу СОЖ под давлением 20 бар.
	Система измерения инструмента Renishaw Автоматическая система измерения инструмента с электроприводом RENISHAW HPMA, является частью автоматизированного процесса обработки. Исключает из технологического процесса простои оборудования и брак.
	Уловитель деталей Позволяет автоматизировать процесс работы при поточном производстве, исключая присутствие оператора в рабочей зоне и сокращая время простоя оборудования.

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
ЦЕНА	8 370 194 ₽
Макс. диаметр вращения, мм	320
Макс. диаметр точения, мм	320
Макс. длина точения, мм	450
Макс. диаметр прутка, мм	50
Тип направляющих	Качения
Угол наклона станины, °	30
По оси X, мм	210
По оси Y, мм	± 50
По оси Z, мм	560
Конус	A2-6
Обороты шпинделя, об/мин	4000
Размер патрона, дюйм	8
Макс. диаметр прутка, мм	50
Мощность шпинделя, кВт	11 / 15
Макс. крутящий момент шпинделя, Нм	105
Противошпиндель	Нет
Система ЧПУ	Fanuc
Приводной инструмент	есть
Ось Y	есть
Перемещение задней бабки, мм	400
Перемещение пиноли задней бабки, мм	120
Конус пиноли задней бабки	МТ5
Диаметр пиноли задней бабки, мм	85
Тип револьверной головки	ВМТ55
Количество инструментов, шт.	12
Размер державки инструмента, мм	25 х 25
Макс. диаметр расточного инструмента, мм	40
Обороты приводного инструмента, об/мин	4000
Мощность приводного инструмента, кВт	2,7
Тип крепления инструментальных блоков	BMT55
Длина, мм	3900
Ширина, мм	1890
Высота, мм	1945
Вес IRONMAC KTL 56MY/500, кг	4200
