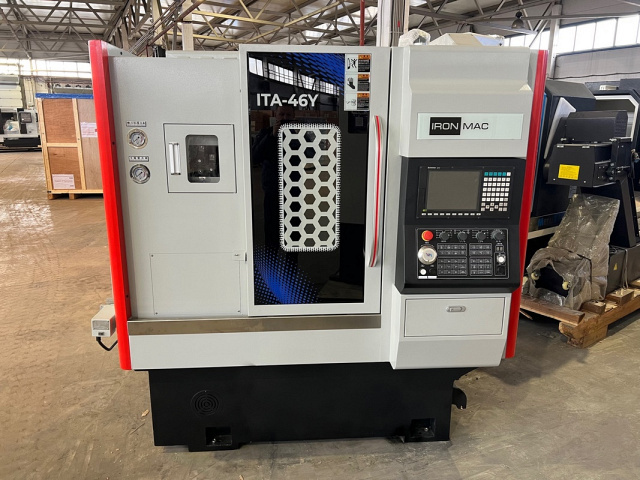

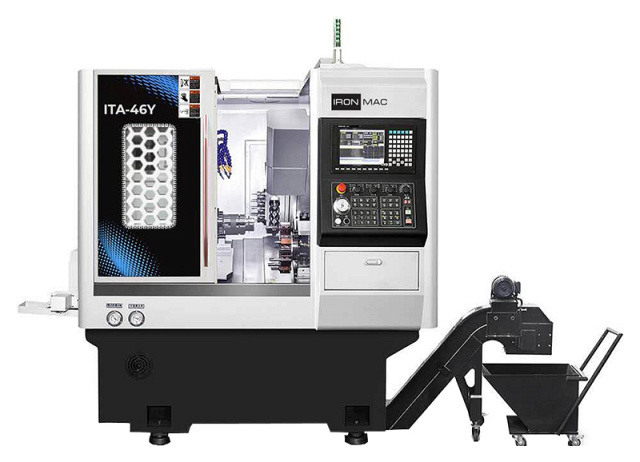

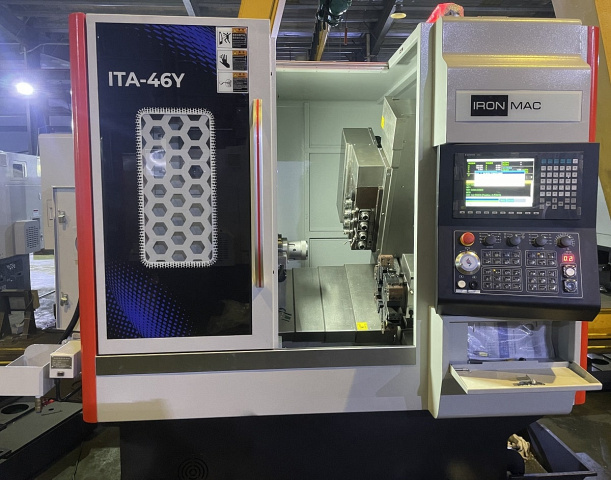

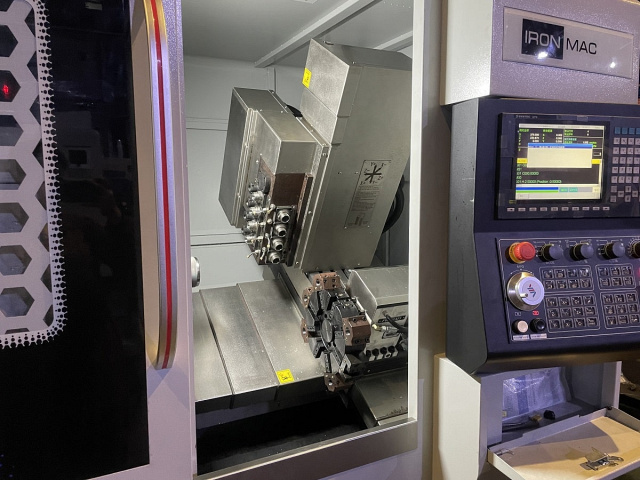

Токарный автомат с ЧПУ IRONMAC ITA-46Y

3-осевые токарные автоматы с ЧПУ серии ITA-46Y специально разработаны для высокопроизводительной обработкиответственных деталей*, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Помимо этого, токарные автоматы могут быть оснащены автоматическими системами подачи прутковой заготовки, что значительно увеличивает их производительность. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования. * Детали из стали (в т. ч. нержавеющей), меди, латуни и других материалов с диаметром обточки до 500 мм, диаметром прутка от 3 мм до 46 мм и длиной обработки до 300 мм. Область применения Изготовление фитингов и соединительных деталей: Для точной индустрии, электронной и аэрокосмической промышленности:

Область применения

Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования. Изготовление фитингов и соединительных деталей: Для точной индустрии, электронной и аэрокосмической промышленности:

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

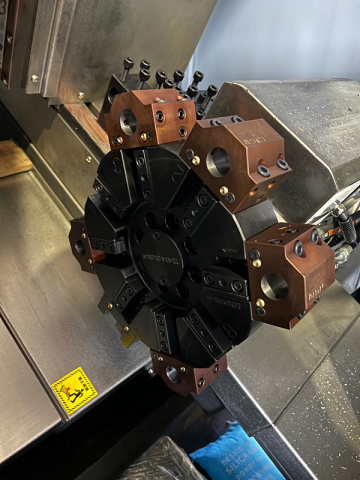

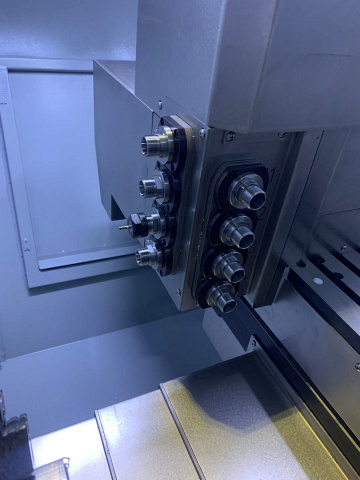

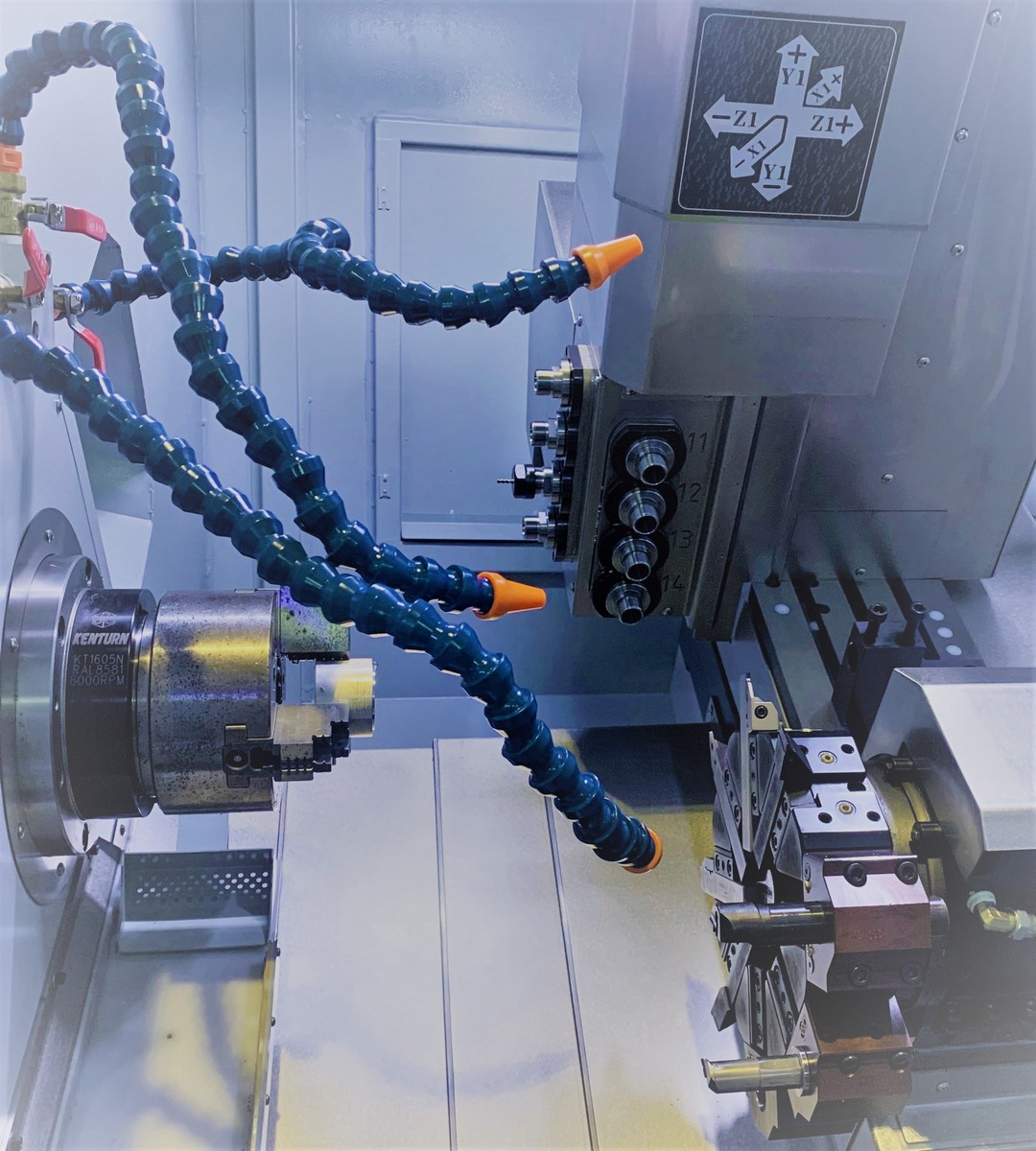

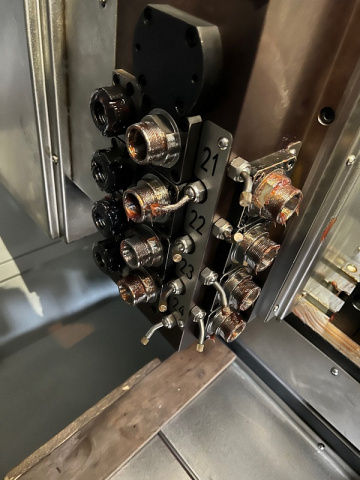

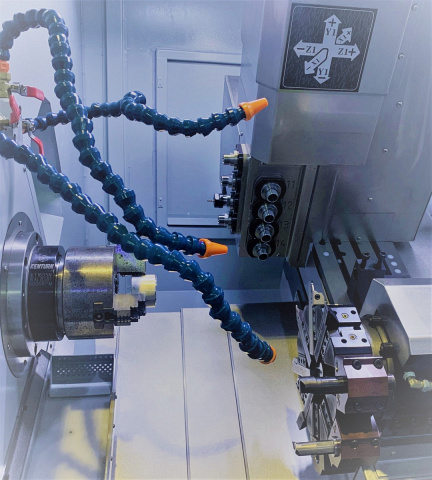

	Инструментальные позиции Широкий набор инструментальных позиций:
	Шпиндель Высокоскоростной шпиндель мощностью 11 кВт (4500 об/мин).
	Перемещения Мощность серводвигателей по осям X / Y / Z - 2 кВт, мощность приводного инструмента - 2 кВт. Обеспечивают быструю скорость перемещений и долгий срок службы.

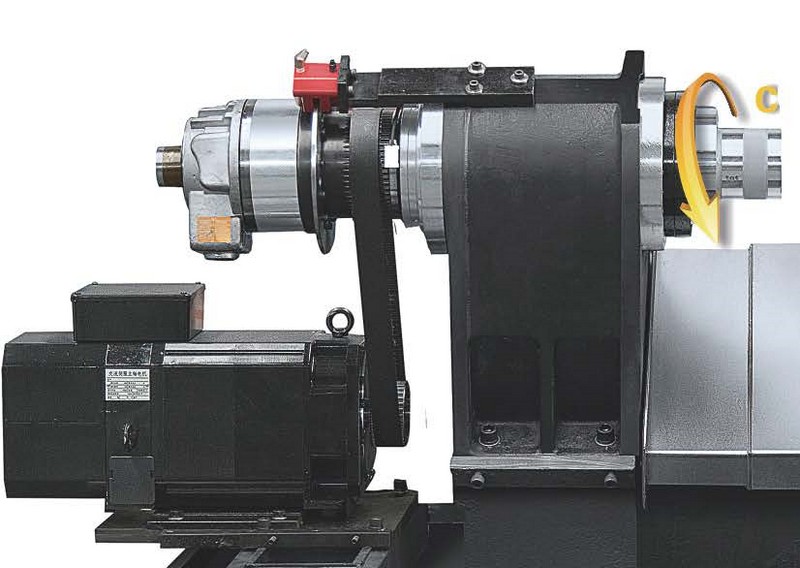

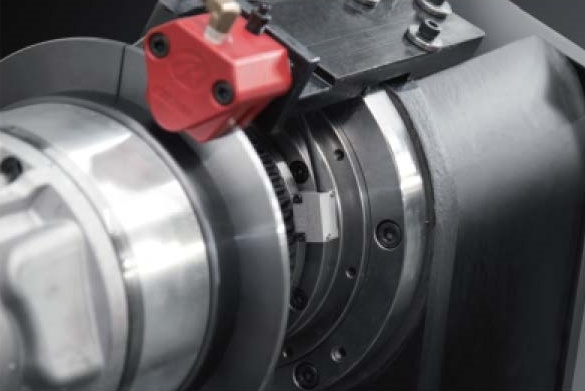

	Точность позиционирования Конструкция шпинделя с энкодером и дисковым тормозом обеспечивает точность позиционирования по оси С - 0,001°.

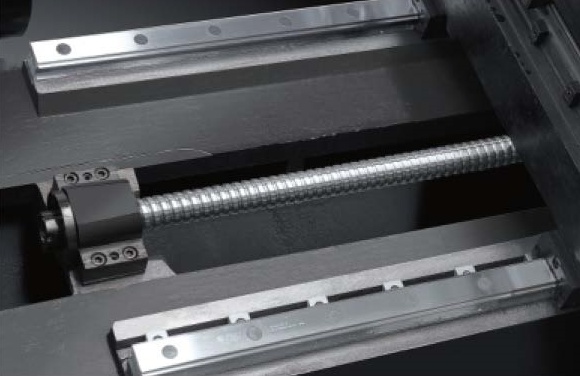

	Линейные направляющие и ШВП Высокоточные линейные направляющие PMI 35 мм и ШВП с преднатягом позволяют производить интенсивную обработку с высокой точностью в стабильных условиях, обеспечивая допуск позиционирования 0,002 мм и повторяемость 0,003 мм.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Макс. диаметр прутка, мм	46
По оси X, мм	1060
По оси Y, мм	190
По оси Z, мм	400
Быстрые перемещения X / Y / Z, м/мин	25 / 20 / 25
Конус	А2-5
Диаметр отверстия шпинделя, мм	56
Диаметр патрона, мм	169
Точность позиционирования по осям X / Z, мм	0,003
Повторяемость позиционирования по осям X / Z, мм	0,002
Позиционирование по оси C, °	±0,001
Повторяемость по оси C, °	±0,005
Система ЧПУ	Syntec
Макс. диаметр обработки главного шпинделя, мм	200
Макс. длина обработки, мм	300
Общее кол-во инструментальных позиций, шт.	28
Число осей управления, шт.	4
Частота вращения шпинделя, об/мин	4500
Мощность двигателя главного шпинделя, кВт	7,5
Наличие противошпинделя	нет
Мощность приводов на осях X / Z, кВт	2 / 2
Емкость бака гидравлической системы, л	60
Объём бака СОЖ, л	108
Мощность привода оси Y, кВт	2
Мощность насоса системы подачи СОЖ, кВт	0,37
Обороты приводного инструмента, об/мин	4000
Число приводных инструментальных позиций (осевых) / серия цанги для зажима инструмента	4 / ER20
Число приводных инструментальных позиций (радиальных) / серия цанги для зажима инструмента	4 / ER20
Мощность привода инструмента, кВт	2
Длина, мм	2260
Ширина, мм	1800
Высота, мм	2200
Вес IRONMAC ITA-46Y, кг	2900
