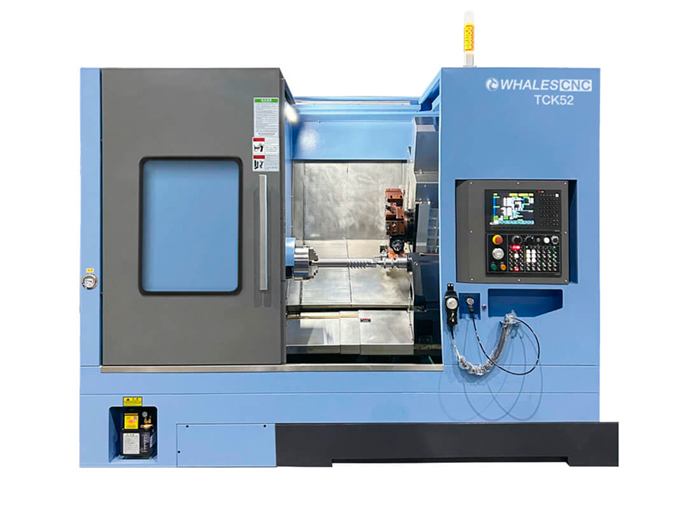

Токарный станок с наклонной станиной FABTEC TCK52/750 с приводным инструментом
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC
- Больше 500 единиц оборудования в наличии.
- Склад в Московской области (Шереметьево)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
• Токарный обрабатывающий центр TCK52/750 - это высокоскоростной многофункциональный токарно-фрезерный обрабатывающий центр нового поколения с приводным инструментом для комплексной тяжелой токарной и фрезерной обработки деталей сложной конфигурации в условиях серийного производства;
• Инновационная система ЧПУ Syntec-22TB идеально подходит для управления обработкой деталей сложной формы и проста в освоении и работе. Опционально может быть оснащен стойками FANUC 0i-TF, Siemens 828D, HNC 818Di, GSK988TA, KND;
• Станок специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий. Большое рабочее пространство позволяет удобно разместить дополнительные приспособления и устройства автоматической загрузки/выгрузки заготовок. Станок оснащен системой самодиагностики, перегрузочными и защитными устройствами и приспособлен для длительной непрерывной работы, в том числе в составе производственных линий;
• Компактная, близкая к монолитной, конструкция с высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов. Высокоскоростной прецизионный шпиндель 3500 об/мин установлен на прецизионные подшипники. Циркуляционная система смазки шпиндельной бабки. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей;
• Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений. Жесткая вибростойкая станина с углом наклона 30° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна. Высокоскоростные линейные направляющие качения ТНК с максимальной скоростью перемещений 24 м/мин;
• Высокоточные шлифованные шариковые винты ТНК с предварительным натягом класса точности P. Шариковые винты установлены на опоры с прецизионными подшипниками и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 200 мм. Высокоскоростной приводной сменщик инструмента револьверного типа стандарта BMT55 на 12 инструментов, с большим выбором приводных инструментальных блоков;
• Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать агрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента. Гидравлическая задняя бабка управляемая станком. Система подачи СОЖ с рециркуляцией. Автоматическая импульсная система смазки направляющих и ходовых винтов. Высокопроизводительный ленточный конвейер для удаления стружки с выводом назад или в бок. Полностью закрытая рабочая зона с защитными устройствами.
• Предназначен для обработки заготовок из стали, цветных металлов и прочих сплавов в аэрокосмической, автомобильной, подшипниковой промышленности, энергетическом и нефтегазовом машиностроении, военно-промышленном комплексе. Позволяет полноценно заменить группу из токарного, фрезерного, зубофрезерного и зубодолбежного станка при большинстве конфигураций деталей и наличии необходимых дополнительных комплектующих к станку. Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
Комплектация станка:
- Стойка Syntec 22TB
- Стандартные инструментальные блоки
- Электронный выносной пульт MPG
- Теплообменник
- Пистолет продувочный, пистолет промывочный с СОЖ
- Система охлаждения
- Педали управления патроном и пинолью
- Светодиодное освещение рабочей зоны
Дополнительная комплектация станка: | |
 | Систему измерения инструментаИспользуются для точной настройки режущих инструментов на станках с ЧПУ. Система включает датчики и программное обеспечение, которое позволяет оператору точно измерять и устанавливать положение режущих инструментов. Это обеспечивает высокую точность и повторяемость при смене инструментов. Преимущества таких систем включают повышение точности обработки деталей, сокращение времени на настройку и переналадку станка, а также уменьшение брака за счет точной установки инструмента. |
 | Люнет самоцентрирующийсяCлужит для дополнительной опоры длинных деталей позволяя вес FABTEC TCK52/750ти обработку торца и периферийной части на большом вылете без отжима и с минимизацией возможности возникновения вибраций и дробления. |
 | 15/18т револьверная головаИспользуется для быстрой смены инструмента на токарных станках с ЧПУ. Головка вращается, позволяя использовать различные инструменты без необходимости их ручной смены, что автоматизирует процесс и сокращает время обработки. Это увеличивает производительность за счет быстрой смены инструмента, сокращает время простоя станка и позволяет выполнять сложные операции без переналадки. |
 | Приводной блок для работы червячными модульными фрезамиОбработка модульными червяными фрезами позволяет создать эвольвентный профиль зубчатого колеса с высокой скоростью и качеством. |
 | Приводной зубодолбежный блокПозволяет вести обработку круглым долбяком, что необходимо для создания внутренних и внешних зубчатых поверхностей высокого качества. |
 | Приводной блок с регулировкой углаПозволяет устанавливать инструмент под различными углами относительно заготовки. Приспособление имеет шкалу и механизмы регулировки, которые позволяют точно установить нужный угол. Это повышает точность обработки наклонных поверхностей, дает возможность выполнения сложных операций с изменяющимся углом и увеличивает гибкость настройки станка. |
 | БарфидерИспользуется для автоматической подачи пруткового материала в токарные станки с ЧПУ. Барфидер подает пруток в зону обработки по мере его расходования, обеспечивая непрерывную работу станка. Преимущества использования барфидера включают автоматизацию процесса подачи материала, сокращение времени простоя станка, повышение производительности и эффективности. |
 | Коллектор масляного туманаИспользуется для удаления масляных паров и аэрозолей, образующихся при обработке металлов. Устройство всасывает масляный туман, фильтрует его и возвращает чистый воздух в рабочую зону, а масло собирается для повторного использования. Это улучшает условия труда за счет уменьшения загрязнений воздуха, повышает безопасность и комфорт рабочих, а также сокращает расход масла за счет его повторного использования. |
 | Сепаратор масла от водыПредназначен для очистки охлаждающей жидкости, удаляя из нее масло. Устройство разделяет масляные и водные фракции, позволяя повторно использовать очищенную охлаждающую жидкость. Это увеличивает срок службы охлаждающей жидкости, сокращает затраты на замену и утилизацию жидкости, а также улучшает экологическую безопасность производства. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | FABTEC |
| Код номенклатуры | КА-00071329 |
| Страна-производитель | КНР |
| Вес, кг | 4300 |
| Максимальная длина заготовки, мм | 750 |
| Максимальный диаметр заготовки, мм | 560 |
| Угол наклона станины, ° | 30 |
| Максимальный диаметр обрабатываемого прутка, мм | 52 |
| Тип направляющих | качения |
| Система чпу | SYNTEC 22TB |
| Опциональные системы чпу | FANUC 0i-TF, Siemens 828D, HNC 818Di, GSK988TA, KND |
| Проходное отверстие шпинделя, мм | 66 |
| Частота вращения шпинделя, об/мин | 4200 |
| Фланец шпинделя | A2-6 (8") |
| Крутящий момент шпинделя (продолжительно / 30 мин), нм | 52.5 |
| Ход по оси х, мм | 260 |
| Ход по оси z, мм | 830 |
| Диаметр / шаг швп по оси х, мм | 32 / 10 |
| Диаметр / шаг швп по оси z, мм | 40 / 10 |
| Скорость быстрого хода по осям х/y/z, м/мин | 24 / - / 24 |
| Точность позиционирования, мм | 0.005 / 301 |
| Повторяемость, мм | 0.003 / 301 |
| Количество инструмента, шт | 8 / 10 / 12 |
| Тип сменщика инструмента | сервопривод с гидрозажимом |
| Токарный патрон, мм | 200 |
| Максимальный размер державки резца, мм | 25 х 25, Ø 40 |
| Тип держателя инструмента | BMT55 |
| Конус пиноли задней бабки | MT 5 |
| Диаметр пиноли задней бабки, мм | 80 |
| Ход пиноли задней бабки, мм | 80 (опц. 150) |
| Потребляемая мощность, квт | 19 |
| Мощность двигателя, квт | 3.7 |
| Емкость бака сож, л | 200 |
| Мощность двигателя шпинделя (продолжительно / 30 мин), квт | 11 / 15 |
| Объём гидравлического бака, л | 45 |
| Длина, мм | 3200 |
| Ширина, мм | 1875 |
| Высота, мм | 2200 |
| Размер упаковки, мм | 3300 х 1975 х 2300 |
| Вес в упаковке, кг | 4400 |
Комплектация
Комплектация станка:
- Стойка Syntec 22TB
- Стандартные инструментальные блоки
- Электронный выносной пульт MPG
- Теплообменник
- Пистолет продувочный, пистолет промывочный с СОЖ
- Система охлаждения
- Педали управления патроном и пинолью
- Светодиодное освещение рабочей зоны
Дополнительная комплектация станка: | |
| Систему измерения инструментаИспользуются для точной настройки режущих инструментов на станках с ЧПУ. Система включает датчики и программное обеспечение, которое позволяет оператору точно измерять и устанавливать положение режущих инструментов. Это обеспечивает высокую точность и повторяемость при смене инструментов. Преимущества таких систем включают повышение точности обработки деталей, сокращение времени на настройку и переналадку станка, а также уменьшение брака за счет точной установки инструмента. |
| Люнет самоцентрирующийсяCлужит для дополнительной опоры длинных деталей позволяя вести обработку торца и периферийной части на большом вылете без отжима и с минимизацией возможности возникновения вибраций и дробления. |
| 15/18т револьверная головаИспользуется для быстрой смены инструмента на токарных станках с ЧПУ. Головка вращается, позволяя использовать различные инструменты без необходимости их ручной смены, что автоматизирует процесс и сокращает время обработки. Это увеличивает производительность за счет быстрой смены инструмента, сокращает время простоя станка и позволяет выполнять сложные операции без переналадки. |
| Приводной блок для работы червячными модульными фрезамиОбработка модульными червяными фрезами позволяет создать эвольвентный профиль зубчатого колеса с высокой скоростью и качеством. |
| Приводной зубодолбежный блокПозволяет вести обработку круглым долбяком, что необходимо для создания внутренних и внешних зубчатых поверхностей высокого качества. |
| Приводной блок с регулировкой углаПозволяет устанавливать инструмент под различными углами относительно заготовки. Приспособление имеет шкалу и механизмы регулировки, которые позволяют точно установить нужный угол. Это повышает точность обработки наклонных поверхностей, дает возможность выполнения сложных операций с изменяющимся углом и увеличивает гибкость настройки станка. |
| БарфидерИспользуется для автоматической подачи пруткового материала в токарные станки с ЧПУ. Барфидер подает пруток в зону обработки по мере его расходования, обеспечивая непрерывную работу станка. Преимущества использования барфидера включают автоматизацию процесса подачи материала, сокращение времени простоя станка, повышение производительности и эффективности. |
| Коллектор масляного туманаИспользуется для удаления масляных паров и аэрозолей, образующихся при обработке металлов. Устройство всасывает масляный туман, фильтрует его и возвращает чистый воздух в рабочую зону, а масло собирается для повторного использования. Это улучшает условия труда за счет уменьшения загрязнений воздуха, повышает безопасность и комфорт рабочих, а также сокращает расход масла за счет его повторного использования. |
| Сепаратор масла от водыПредназначен для очистки охлаждающей жидкости, удаляя из нее масло. Устройство разделяет масляные и водные фракции, позволяя повторно использовать очищенную охлаждающую жидкость. Это увеличивает срок службы охлаждающей жидкости, сокращает затраты на замену и утилизацию жидкости, а также улучшает экологическую безопасность производства. |
