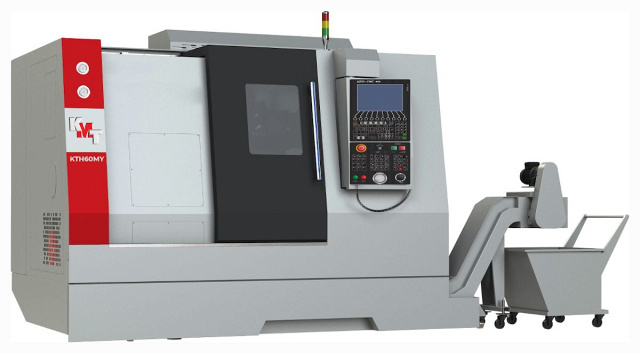

Токарный станок с наклонной станиной KMT KTH 60/600
Токарные станки с наклонной станиной KMT KTН с высокой скоростью, точностью предназначен для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов.
Высокоточные токарные обрабатывающие центры серии KТH применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, приборостроении.
KMT KTН обеспечивают высокую эффективность, большие объемы и высокую точность обработки.
Область применения
Изготовление фитингов и соединительных деталей:
Автомобильная промышленность
Авиационная промышленность
Двигателестроение
Область применения
Высокоточные токарные обрабатывающие центры серии KТH применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, приборостроении. Изготовление фитингов и соединительных деталей: Автомобильная промышленность Авиационная промышленность ДвигателестроениеСхемы обработки
 | Осевое сверление |
 | Внеосевое сверление |
 | Торцевое сверление |
 | Развёртывание |
 | Внеосевое развёртывание |
 | Торцевое развёртывание |
 | Наружное (проходное) точение |
 | Точение канавки |
 | Точение фаски |
 | Точение конуса |
 | Точение торца |
 | Резьбонарезание |
 | Контурное фрезерование |
 | Расточка |
 | Накатка профиля |
Конструктивные особенности

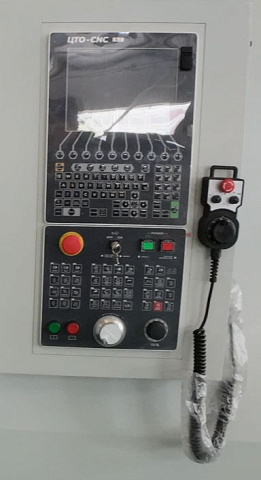

 | Система ЧПУ |
 | Цельнолитая наклонная станина высокой жесткости На данной серии станков используется цельная станина с углом наклона 30°, изготовленная из модифицированного чугуна – механита с внутренними ребрами жесткости. Такая конструкция станины обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Так же наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и эксплуатировать станок. |

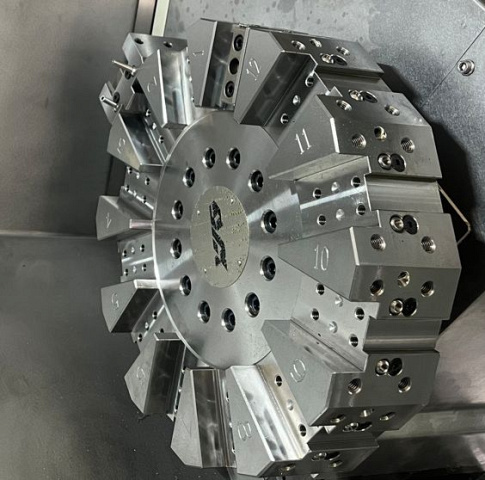

 | Револьверная головка В стандартной конфигурации станок оснащен револьверной головкой на 12-ть позиций инструмента, обладающей повешенной жесткостью, надежным захватом, высокой скоростью индексации и высокой повторяемостью позиционирования. На фото представлены: Револьверная головка без приводного инструмента и с приводным |

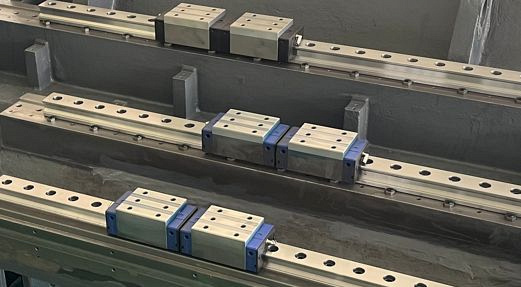

 | Линейные направляющие Линейные направляющие пр-ва Тайвань обеспечивают высокоскоростное перемещение и более высокую точность позиционирования. Линейные направляющие обеспечивают малое фрикционное сопротивление, высокую жесткость и высокую стойкость к вибрации и деформации. |

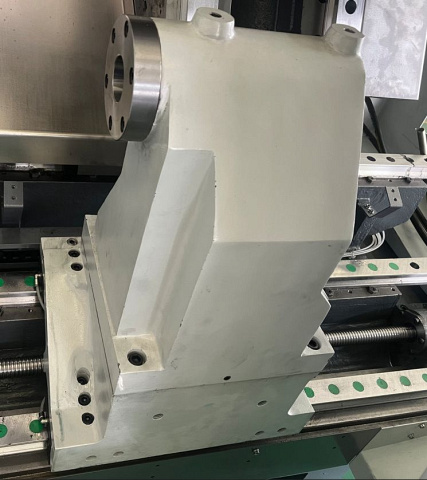

 | Задняя бабка На станке установлена гидравлическая задняя бабка. Движение задней бабки осуществляется по направляющим качения роликового типа. Управление осуществляется с кнопки пульта управления. |

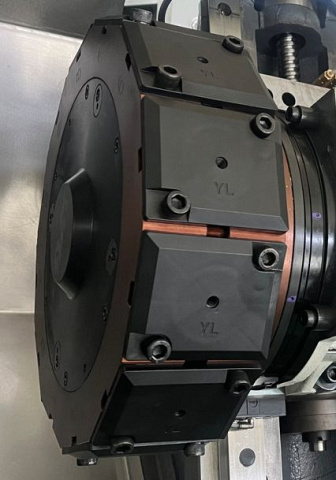

 | Гидравлический 3-х кулачковый патрон Гидравлический патрон применяется для зажатия заготовки в процессе обработки. Возможна установка патрона с различным размером по требованию заказчика. |
 | Шпиндель собственной разработки Высокоскоростная шпиндельная бабка разработана с учетом минимальных тепловых деформаций и высокой точностью обработки. В шпинделе установлены высокоточные подшипники компании SKF (Швеция). |
Комплектация
Стандартная
Технические характеристики
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 600 |
| Макс. диаметр точения, мм | 400 |
| Макс. длина точения, мм | 600 |
| Макс. диаметр прутка, мм | 75 |
| По оси X, мм | 230 |
| По оси Z, мм | 600 |
| Конус | А2-8 |
| Частота вращения шпинделя, об/мин | 3000 |
| Диаметр отверстия шпинделя, мм | 86 |
| Размер патрона, дюйм | 10 |
| Ускоренная подача по оси X, м/мин | 24 |
| Ускоренная подача по оси Z, м/мин | 24 |
| Размер державки инструмента, мм | 25 x 25 |
| Размер державки расточного резца, мм | 40 |
| Точность позиционирования, мм | 0,008 |
| Повторяемость, мм | 0,004 |
| Перемещение задней бабки, мм | 550 |
| Конус пиноли задней бабки | МТ5 |
| Ход пиноли задней бабки, мм | 120 |
| Диаметр пиноли задней бабки, мм | 100 |
| Двигатель привода главного шпинделя, кВт | 11 / 15 |
| Двигатель привода оси Х, кВт | 2,2 |
| Двигатель привода оси Z, кВт | 2,2 |
| Крутящий момент главного шпинделя, Нм | 210 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Количество инструментов, шт. | 12 |
| Система ЧПУ | ЦТО CNC |
| Угол наклона станины, град. | 45 |
| Тип направляющих | качения |
| Приводной инструмент | да |
| Ось Y | нет |
| Длина, мм | 3000 |
| Ширина, мм | 2200 |
| Высота, мм | 2500 |
| Вес KMT KTH 60/600, кг | 4200 |
