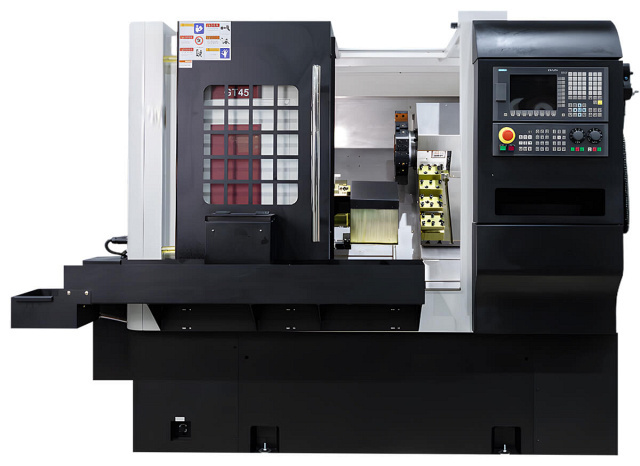

Токарный станок с наклонной станиной с ЧПУ с линейным суппортом KMT GT-45 (TG-45)
Данная серия станков с высокой скоростью, точностью предназначена дляполучистовой и чистовой обработки*различного вида деталей типа:
Станок позволяет выполнять основные операциимеханической обработки**:
Токарные станки с ЧПУ серииGTнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности.
* Вид обработки зависит от выбранного режима, выбора подачи детали и режущего инструмента. В основном - чистовая обработка определяется глубиной резания не более 0,5 мм, черновая может быть до 8 мм.
** Станки KMT GT-45 подходят для скоростной обработки чёрных и цветных металлов.
Область применения
Автомобильная промышленность
Приборостроение
Машиностроение
Авиационная промышленность
Двигателестроение
Область применения
Токарные станки с ЧПУ серииGTнашли широкое применение во всех отраслях машиностроительной индустрии, в автомобилестроении, приборостроении, изготовлении деталей электроники, авиационно-космической и других отраслях промышленности. Автомобильная промышленность Приборостроение Машиностроение Авиационная промышленность ДвигателестроениеСхемы обработки
 | Осевое сверление |
 | Развёртывание |
 | Наружное (проходное) точение |
 | Точение канавки |
 | Точение фаски |
 | Точение конуса |
 | Точение торца |
 | Резьбонарезание |
 | Расточка |
 | Накатка профиля |
Конструктивные особенности

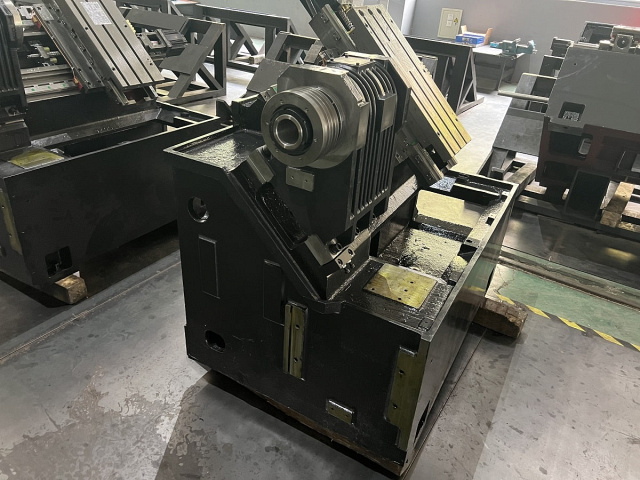

 | Цельнолитая чугунная станина Для станины токарного центра применяется литая станина из модифицированного чугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм, увеличена масса KMT GT-45 станины в сравнении с аналогичными станками на 20%. |

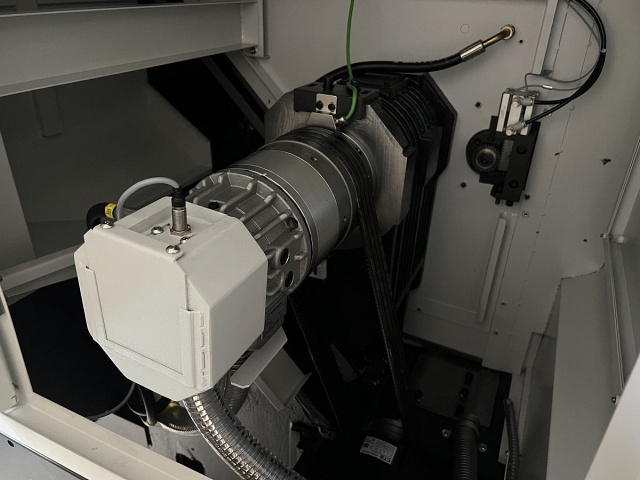

 | Шпиндельный узел На токарных станках с ЧПУ моделей GT передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе. Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников, что обеспечивает высокую точность и шероховатость обработки. |

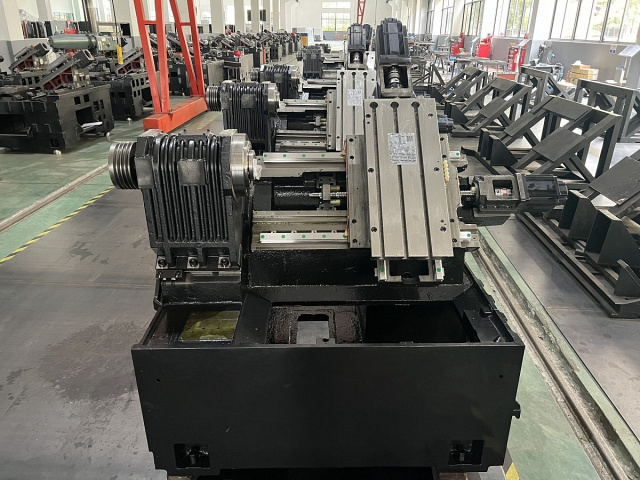

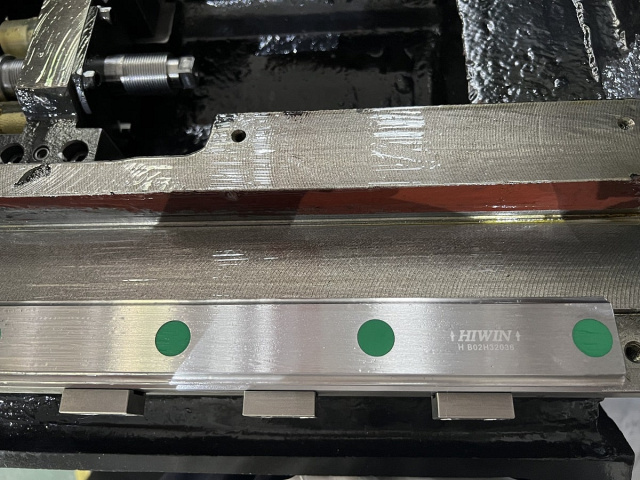

 | Линейный направляющие качения По осям X и Z установлены линейные направляющие качения производства HIWIN (Тайвань), обеспечивающие высокую скорость по 20 м/мин (по осям X / Z) и точность перемещения. Ширина линейных направляющих 30 / 35 мм (по осям X / Z соответственно), что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений. |
Комплектация
Стандартная

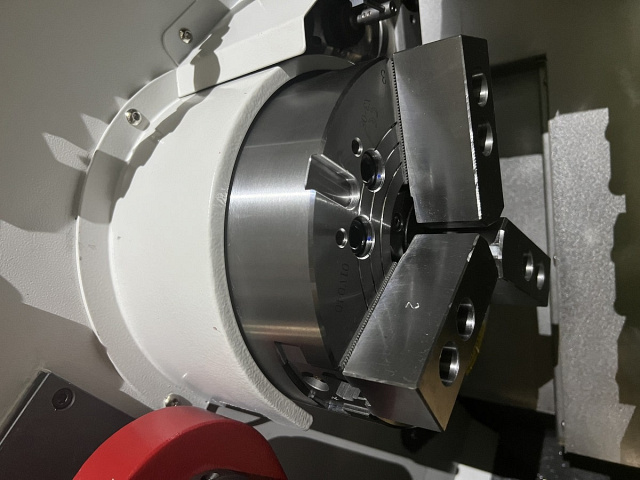

 | Гидравлический 3-х кулачковый патрон Станок укомплектован гидравлическим 3-х кулачковым патроном 8” (Ø200) с проходным отверстием. Максимальный диаметр обрабатываемого прутка Ø45 мм. В комплекте с патроном идет комплект мягких и каленых кулачков. |

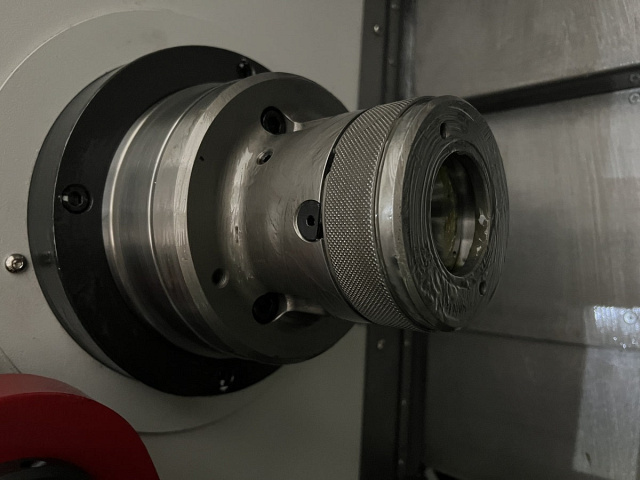

 | Цанговый патрон Станок укомплектован гидравлическим цанговым патроном CR42-140 Auto strong (Тайвань) с проходным отверстием. Максимальный диаметр обрабатываемого прутка Ø 42 мм. В комплекте с патроном идет комплект цанг: Ø 5, 10, 12, 14, 16, 18, 20, 25, 32 по 1 шт. каждого наименования. |

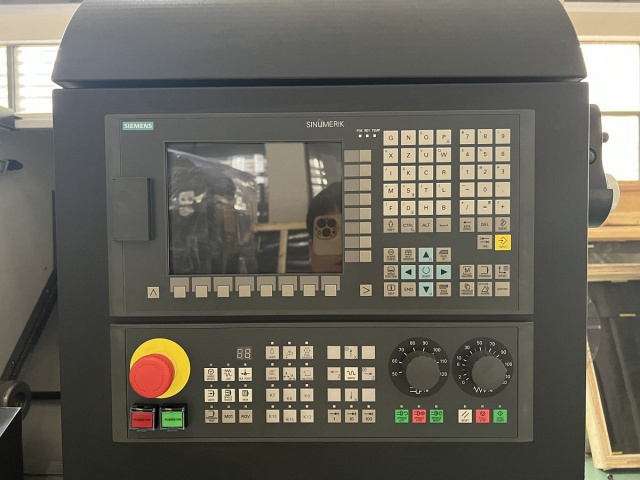

 | Система ЧПУ Siemens 808DA |

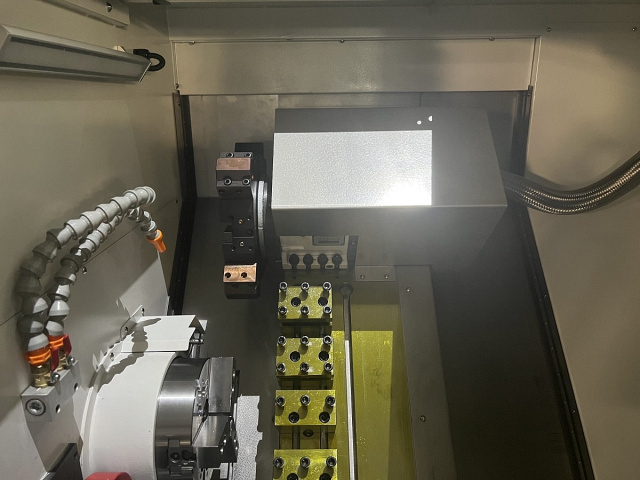

 | 8-ми позиционный револьвер + инструментальный суппорт Станок укомплектован 8-ми позиционной револьверной головкой, которая крепится на суппорт с Т-образными пазами. Это позволяет расширить технологические возможности станка, увеличить номенклатуру изготавливаемых деталей. На плиту можно установить 2 - 3 резцовых блока (сверление отверстий Ø 25 мм, установка барпуллера и т.д.) |

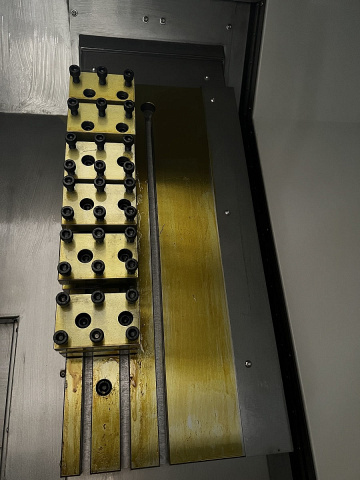

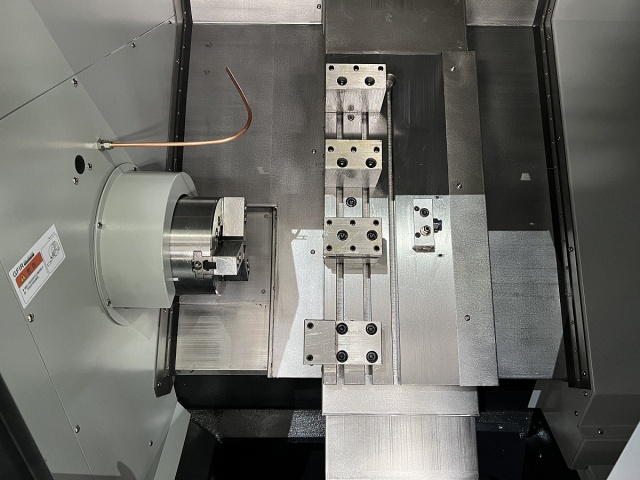

 | Инструментальный суппорт Станок укомплектован инструментальным суппортом. В зависимости от наладки на плите может быть установлено 4 - 5 резцовых блоков, которые позволяют установить любой вид режущего инструмента (резцы, сверла, метчики, развертки). |

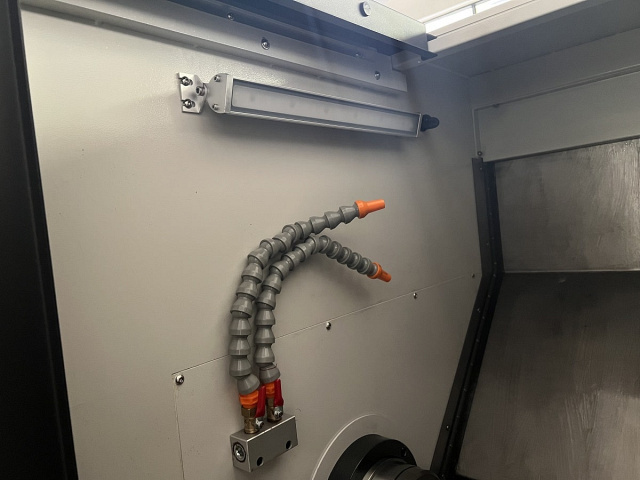

 | LED-освещение рабочей зоны Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации. |

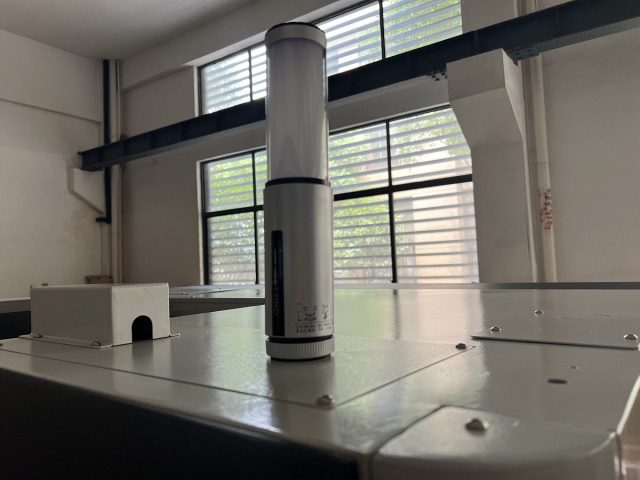

 | Трехцветная сигнальная лампа Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка. |

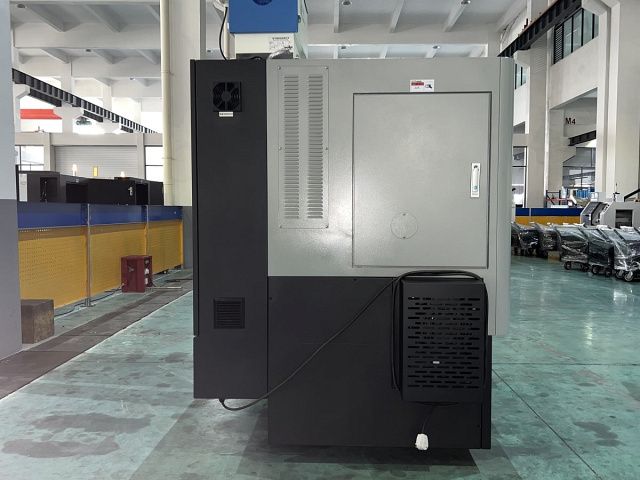

 | Теплообменник электрошкафа Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации. |

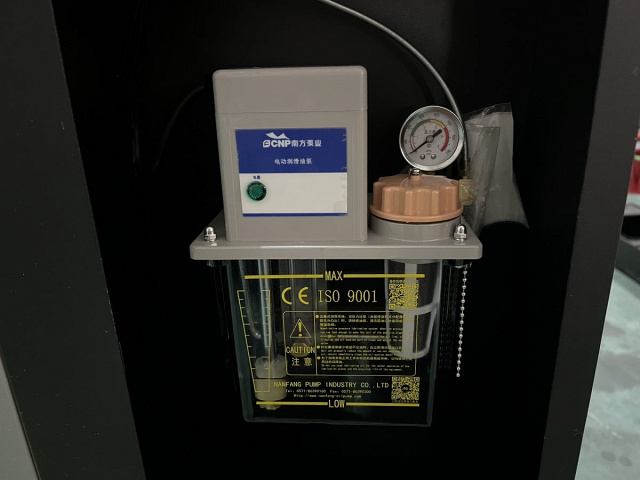

 | Автоматическая система смазки Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы. |
 | CE стандарт электрошкафа Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Siemens. |
 | Транспортер удаления стружки с тележкой Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки. |
 | Система измерения инструмента С целью сокращения времени наладки станка модель GT-45 c 8-ми позиционным револьвером оснащена системой измерения инструмента Marposs (Италия). |
 | Удалитель деталей, включая транспортер готовых деталей Станки GT-45 оснащены уловителем и транспортером готовых деталей. Позволяет производить обработку деталей из прутка в автоматическом цикле без потерь времени на снятие детали. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Макс. диаметр вращения, мм | 135 |
| Макс. диаметр точения, мм | 350 |
| Макс. длина точения, мм | 350 |
| Макс. диаметр прутка, мм | 45 |
| По оси X, мм | 360 (240 мм с 8-поз. револьвером) |
| По оси Z, мм | 360 (260 мм с 8-поз. револьвером) |
| Конус | A2-6 |
| Частота вращения шпинделя, об/мин | 4500 |
| Диаметр отверстия шпинделя, мм | 56 |
| Размер патрона, дюйм | 8 |
| Ускоренная подача по оси X, м/мин | 20 х 20 |
| Ускоренная подача по оси Z, м/мин | 25 |
| Точность позиционирования, мм | 0,007 / 0,008 |
| Повторяемость, мм | 0,004 / 0,005 |
| Двигатель привода главного шпинделя, кВт | 5,5 / 7,5 |
| Двигатель привода оси Х, кВт | 3 |
| Двигатель привода оси Z, кВт | 3 |
| Крутящий момент главного шпинделя, Нм | 55 |
| Двигатель приводного инструмента, кВт | нет |
| Крутящий момент приводного инструмента, Нм | нет |
| Количество инструментов, шт. | 8 |
| Угол наклона станины, град. | 45 |
| Тип направляющих | качения |
| Приводной инструмент | нет |
| Ось Y | нет |
| Длина, мм | 2200 |
| Ширина, мм | 1670 |
| Высота, мм | 2000 |
| Вес, кг | 2250 |
