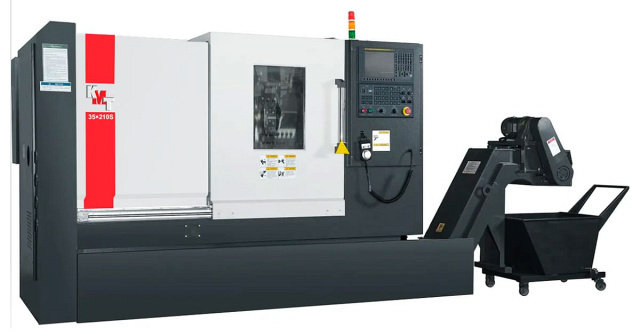

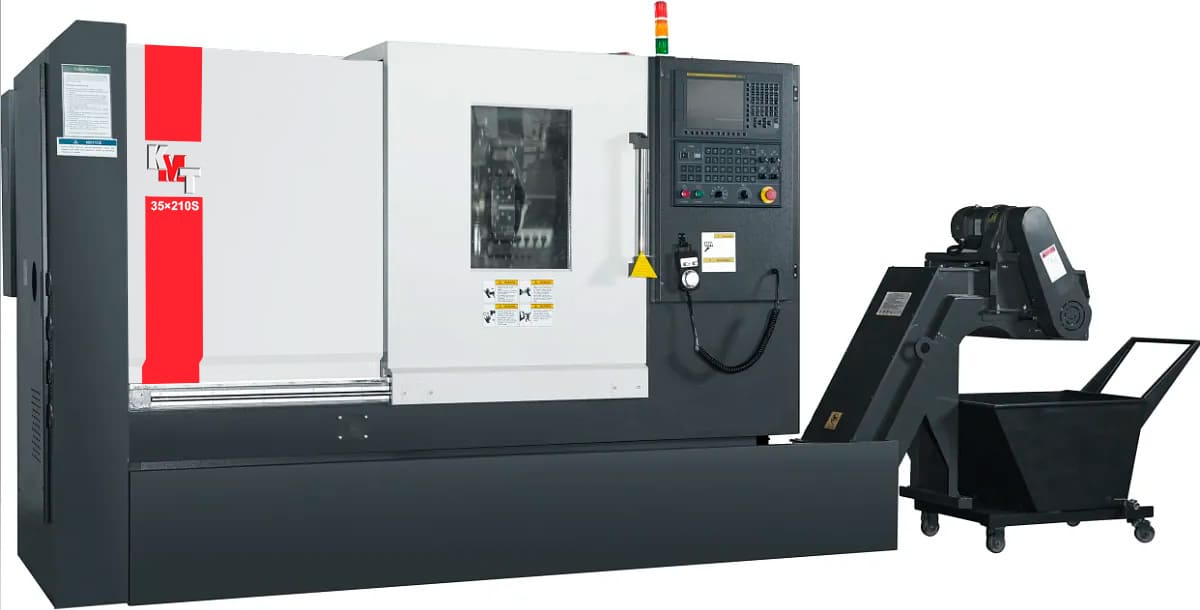

Токарный центр с наклонной станиной KMT 35/210S

Токарные станки с наклонной станинойKMT Серии 35предназначен для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью, высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы. Область применения

Область применения

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью, высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

Конструктивные особенности

	Кабинетное ограждение Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

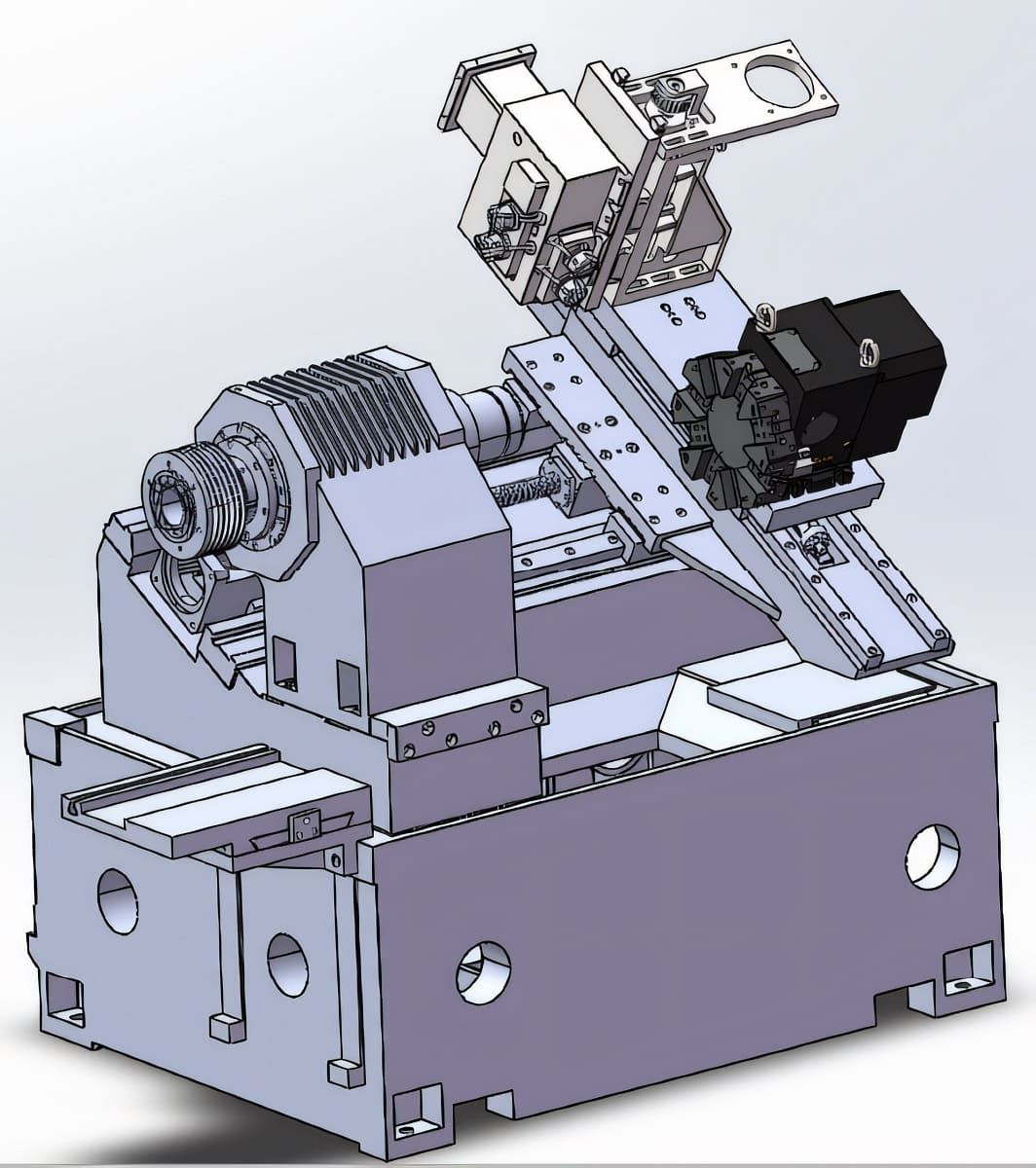

	Наклонная монолитная станина из чугуна с углом наклона 30° Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку: Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
	Телескопические защиты Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

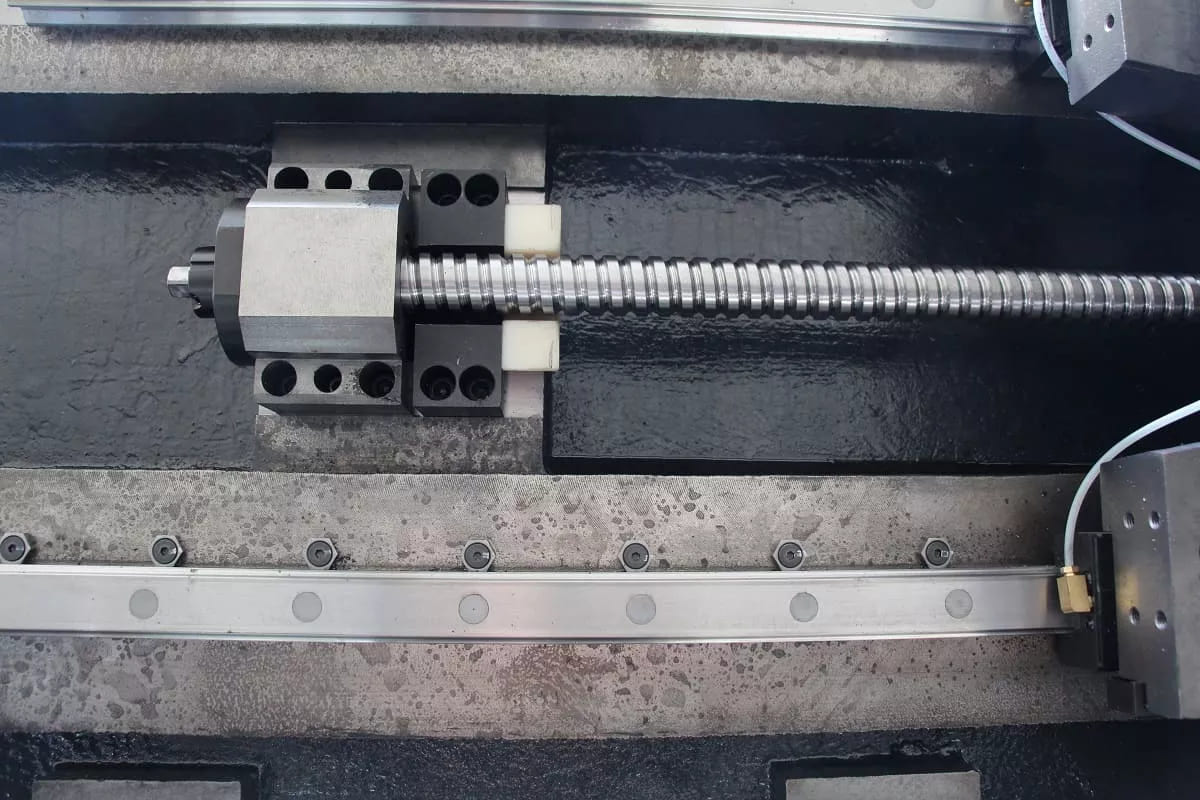

	Линейные направляющие и шарико-винтовые передачи HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы, сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка - суппорта с установленной револьверной головой.

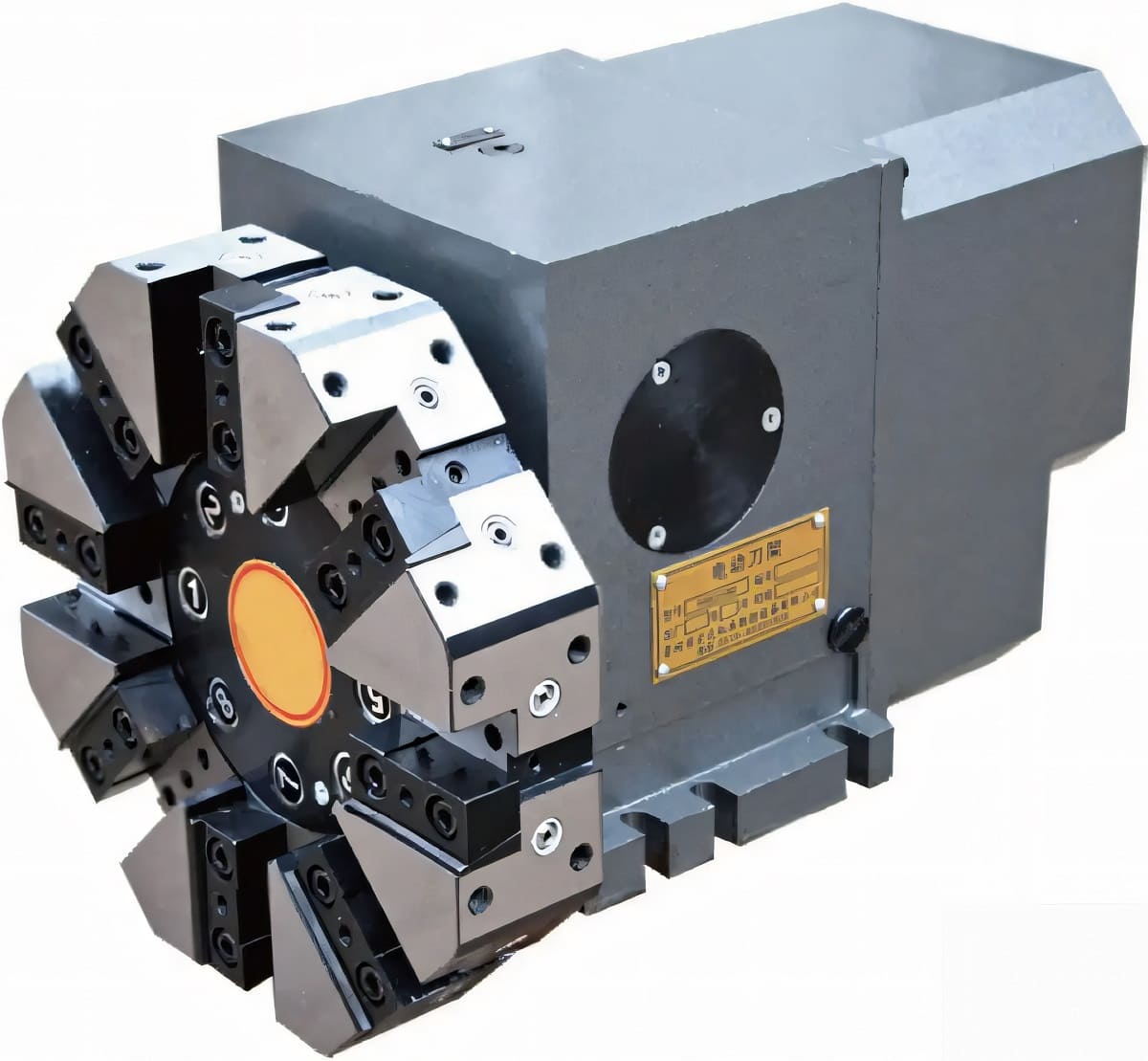

	8-позиционная гидравлическая револьверная голова Максимальное количество устанавливаемых инструментов составляет – 8, что делает данную револьверную систему более функциональной в сравнении с 4- и 6-позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм.

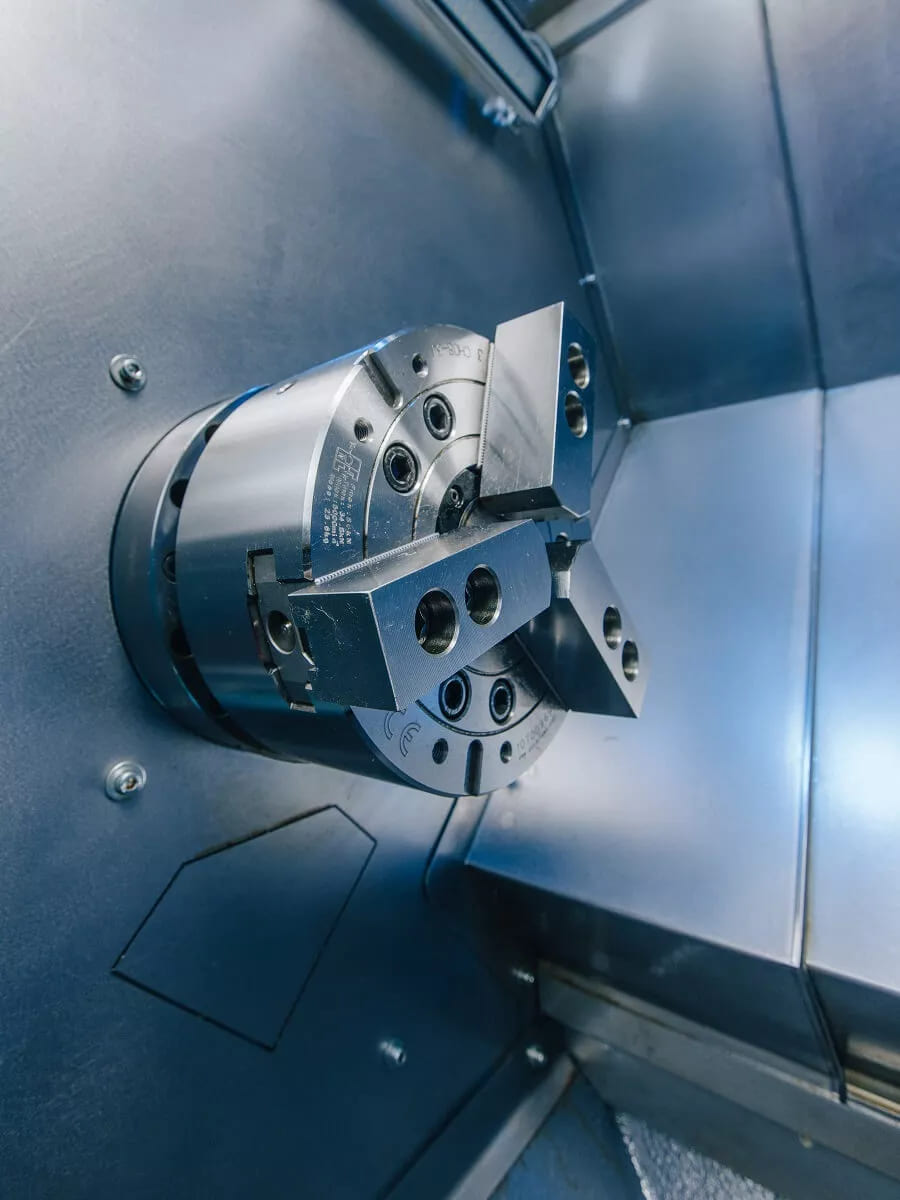

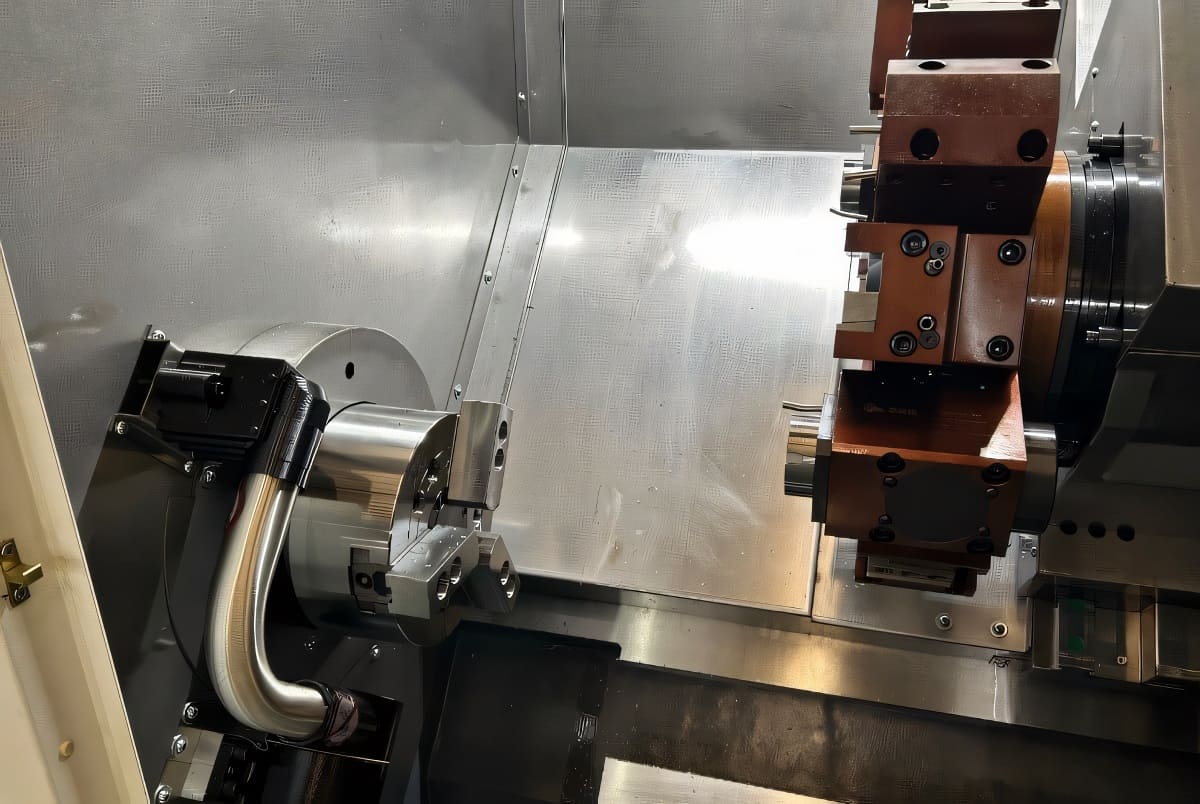

	Гидравлический патрон IVY 150 мм, Германия Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм.

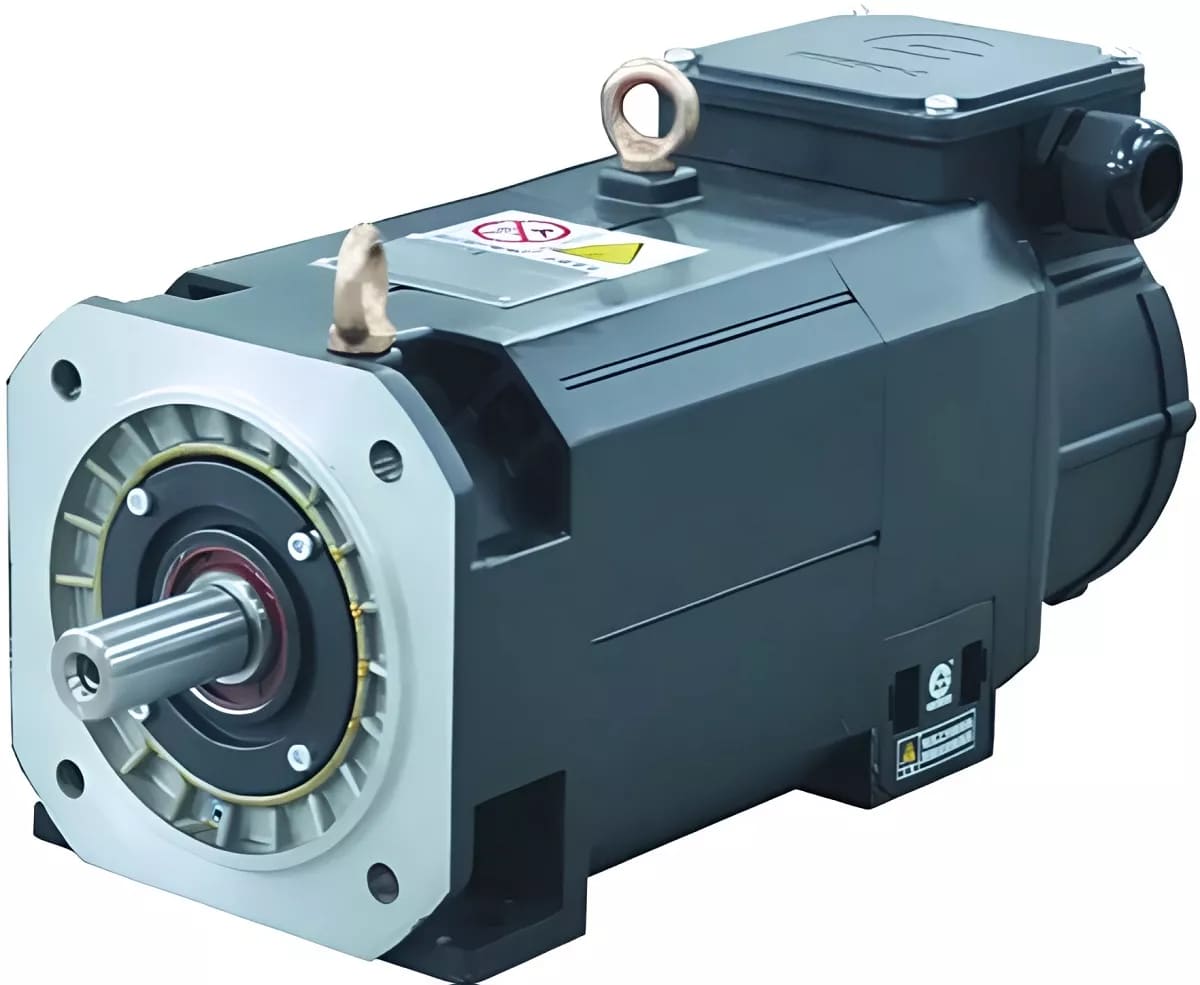

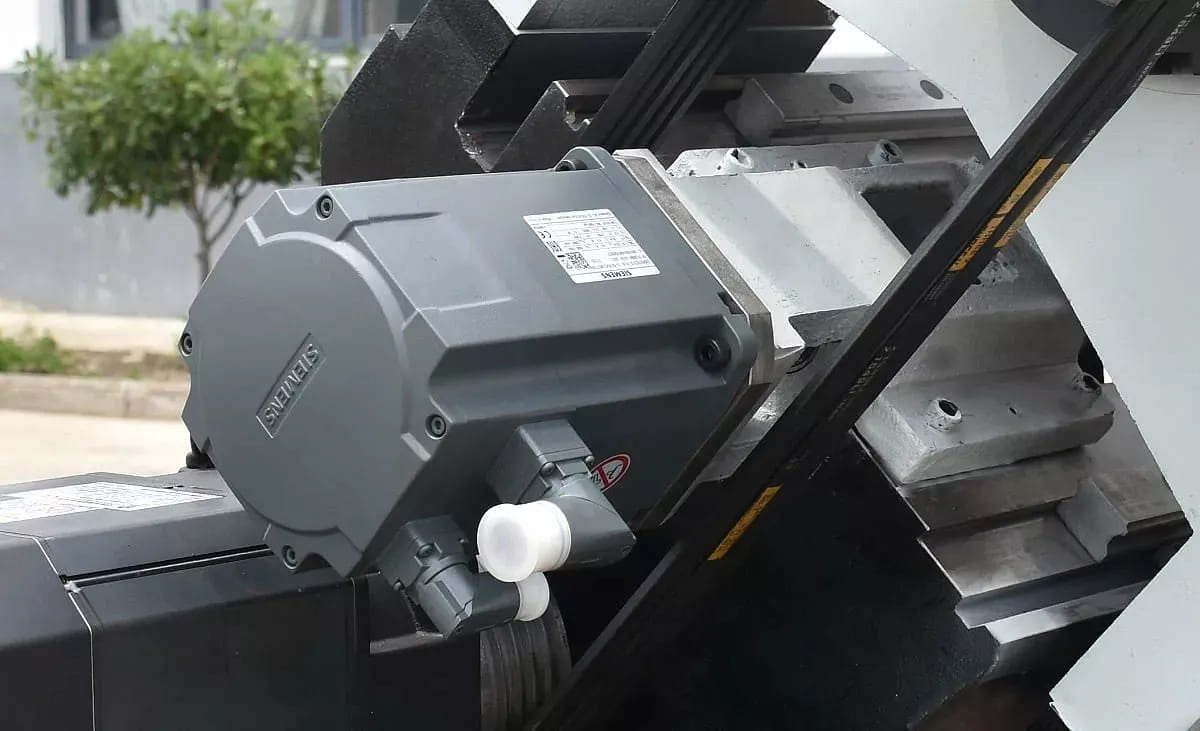

	Серводвигатель шпинделя мощностью 5.5 / 7.5 кВт

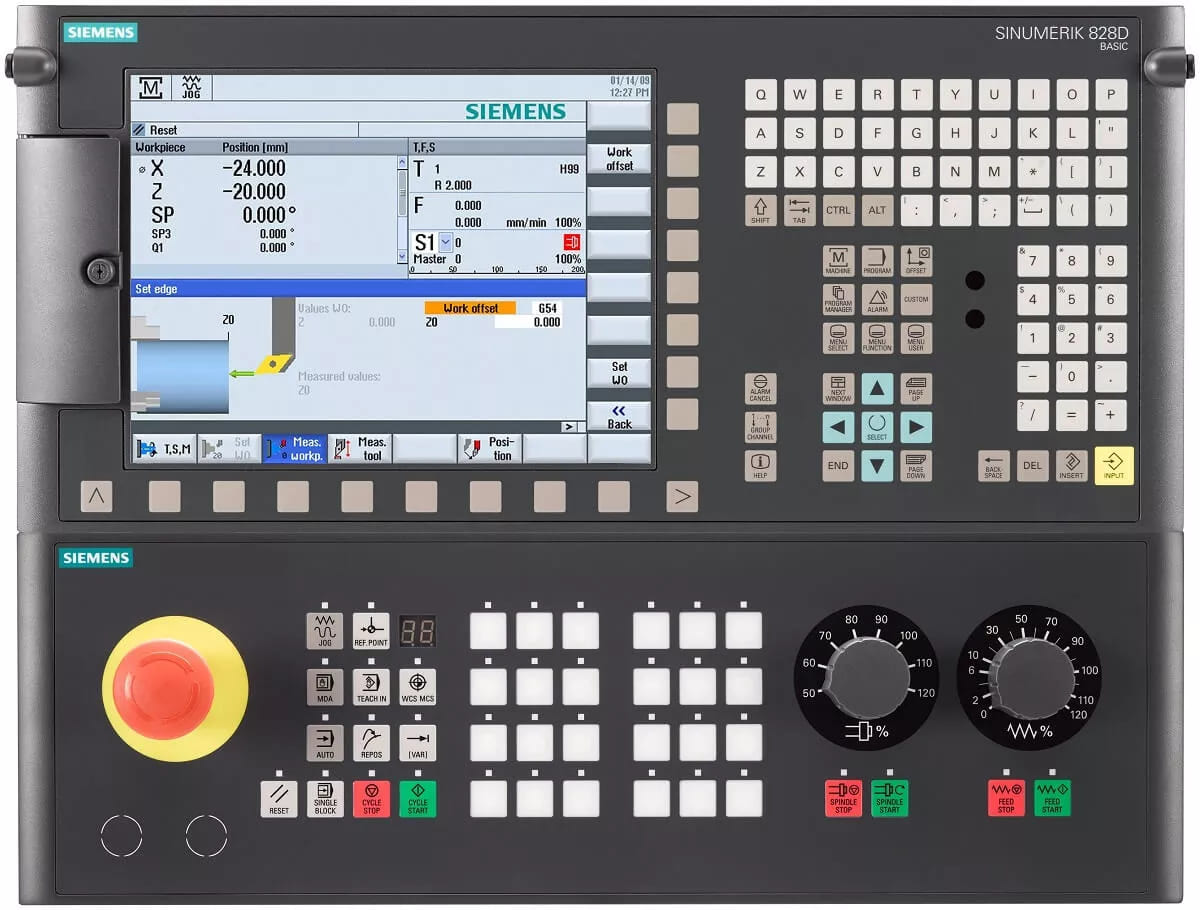

	Систему ЧПУ Siemens Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ Siemens и в жестких условиях окружающей среды.
	Приводная система Siemens Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

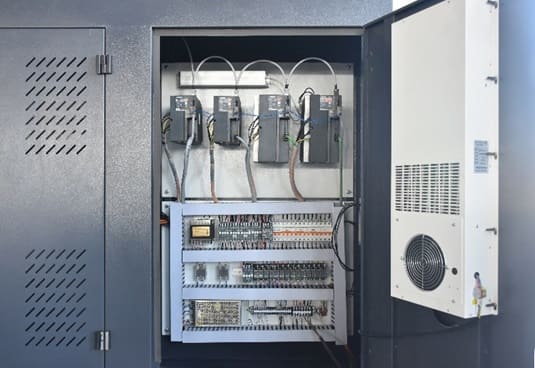

	Электрический шкаф с кондиционером и компонентами DELIXI Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).

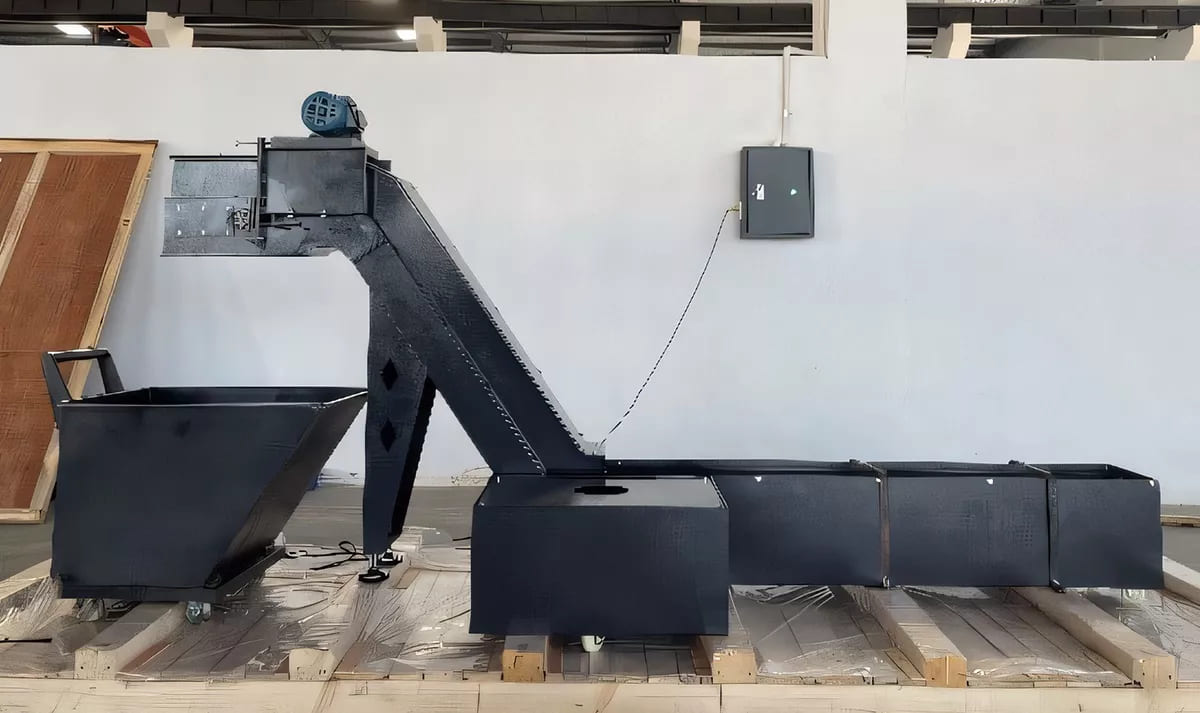

	Автоматический транспортер для удаления стружки ленточного типа Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

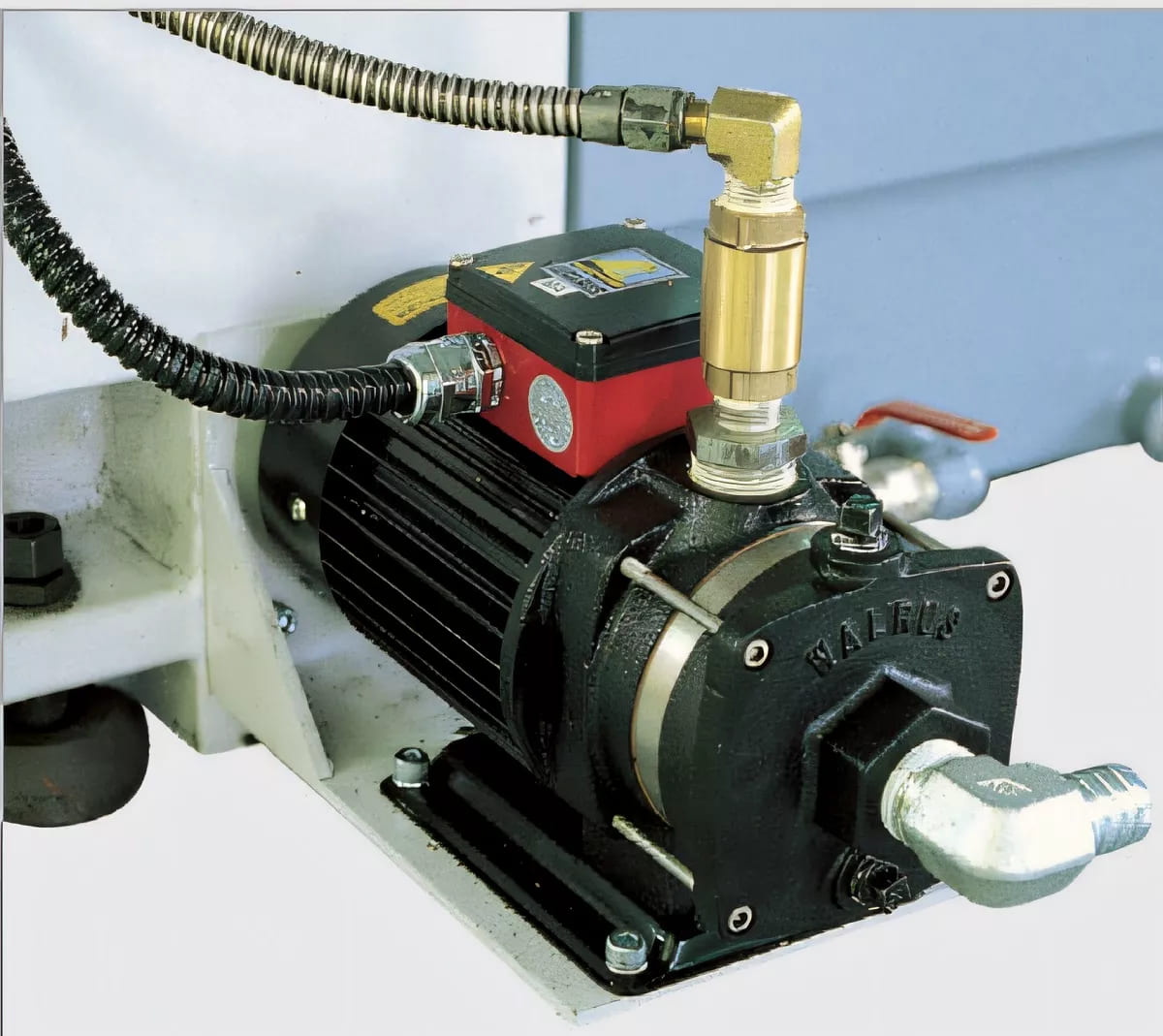

	Подача СОЖ Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой мощностью - 300 кВт. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Макс. диаметр вращения, мм	360
Макс. длина точения, мм	210
По оси X, мм	380
По оси Z, мм	350
По оси Y, мм	-
Частота вращения шпинделя, об/мин	4000
Диаметр отверстия шпинделя, мм	42
Размер патрона, дюйм	6
Ускоренная подача по оси X, м/мин	24
Ускоренная подача по оси Z, м/мин	24
Размер державки инструмента, мм	20 x 20
Размер державки расточного резца, мм	25
Точность позиционирования, мм	0,022
Повторяемость, мм	0,006
Двигатель привода главного шпинделя, кВт	5,5 / 7,5
Двигатель приводного инструмента, кВт	-
Крутящий момент приводного инструмента, Нм	-
Обороты приводного инструмента, об/мин	-
Количество инструментов, шт.	8
Система ЧПУ	Siemens
Угол наклона станины, град.	30
Тип направляющих	качения
Приводной инструмент	нет
Ось Y	нет
Длина, мм	2500
Ширина, мм	2100
Высота, мм	2000
Вес KMT 35/210S, кг	1900
