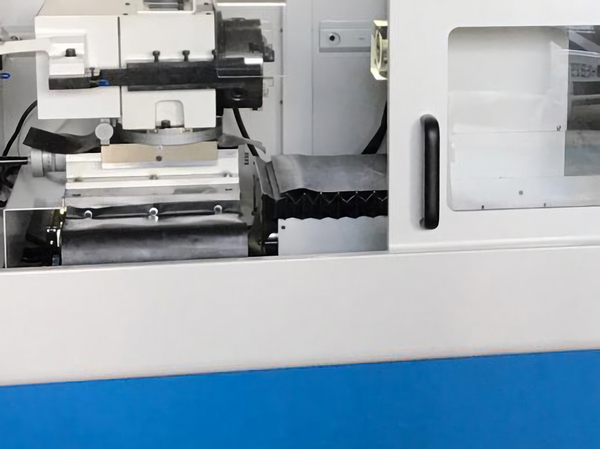

  • Универсальный круглошлифовальный станок Spitzen SUG-50NC2, рис.1
  • Универсальный круглошлифовальный станок Spitzen SUG-50NC2, рис.2
  • Универсальный круглошлифовальный станок Spitzen SUG-50NC2, рис.3
  • Универсальный круглошлифовальный станок Spitzen SUG-50NC2, рис.4
  • Универсальный круглошлифовальный станок Spitzen SUG-50NC2, рис.5
5.0 (голосов 333 / просмотров 500)

Артикул: 9617360sug_50nc2

Печать
02.10.2025
Под заказ
Уточните цену
Получить предложение
Универсальный круглошлифовальный станок Spitzen SUG-50NC2
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: SPITZEN
Станки предназначены для высокоточного внутреннего и наружногошлифования заготовок *из сталей, твердых сплавов и керамики с малыми габаритными размерами. Станки Spitzen SUG-50NC2 применяются в точном машиностроении и приборостроении на предприятиях со средним и мелкосерийным выпуском деталей, а также для оснащения инструментальных производств. * Возможность шлифования наружной и внутренней поверхности без переустановки заготовки. Область применения Инструментальное производство

Область применения

Станки Spitzen SUG-50NC2 применяются в точном машиностроении и приборостроении на предприятиях со средним и мелкосерийным выпуском деталей, а также для оснащения инструментальных производств. Инструментальное производство

Схемы обработки

Конструктивные особенности

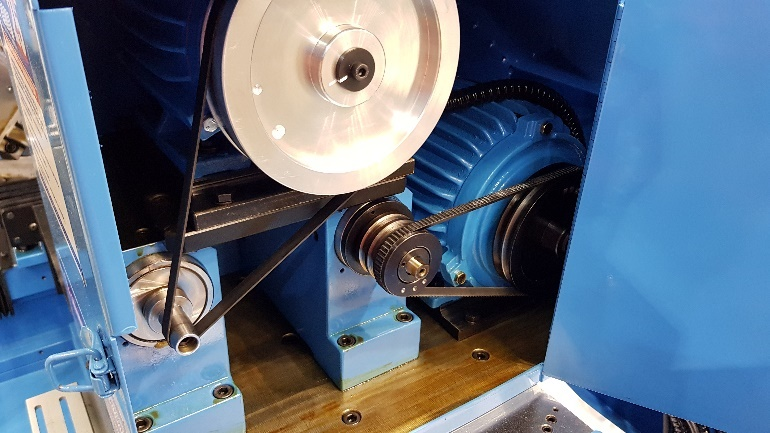

Spitzen SUG-50NC2  Раздельные приводы  Для шпинделей наружной и внутренней обработкиРаздельные приводы
Для шпинделей наружной и внутренней обработки

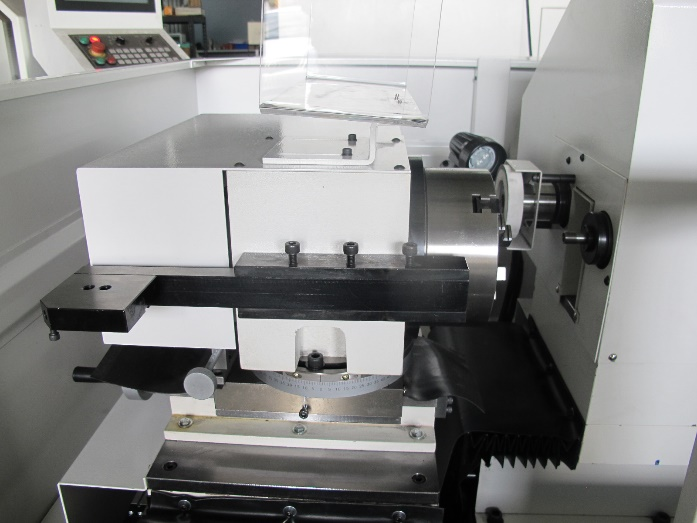

Spitzen SUG-50NC2  Поворотная рабочая головка  C 3-х кулачковым патроном на угол ± 22,5°Поворотная рабочая головка
C 3-х кулачковым патроном на угол ± 22,5°

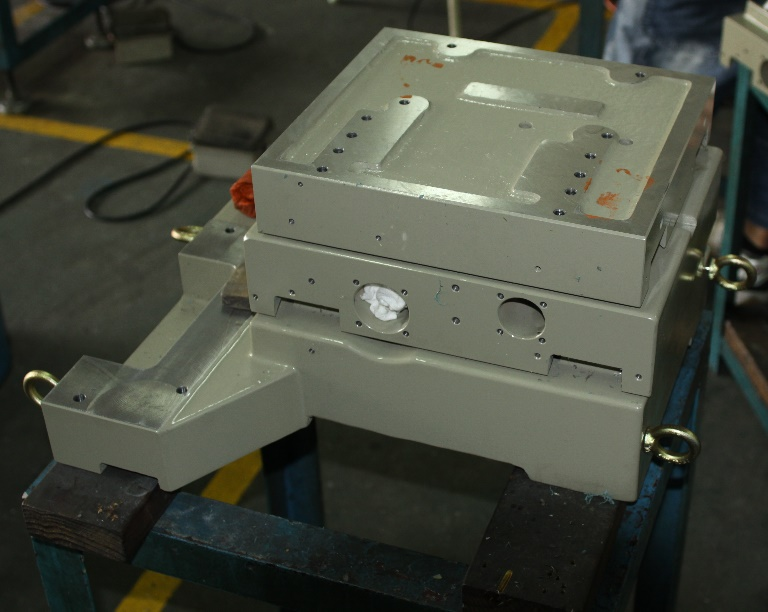

Spitzen SUG-50NC2  Чугун Mechanite  Все основные конструктивные элементы станка изготовлены из высококачественного чугуна марки Mechanite Чугун Mechanite
Все основные конструктивные элементы станка изготовлены из высококачественного чугуна марки Mechanite.
Spitzen SUG-50NC2  Поперечные салазки  Имеют двойные V-образные направляющие, покрытые износостойким полимерным материалом Turcite-B  Шабрение направляющих производится исключительно вручнуюПоперечные салазки
Имеют двойные V-образные направляющие, покрытые износостойким полимерным материалом Turcite-B. Шабрение направляющих производится исключительно вручную

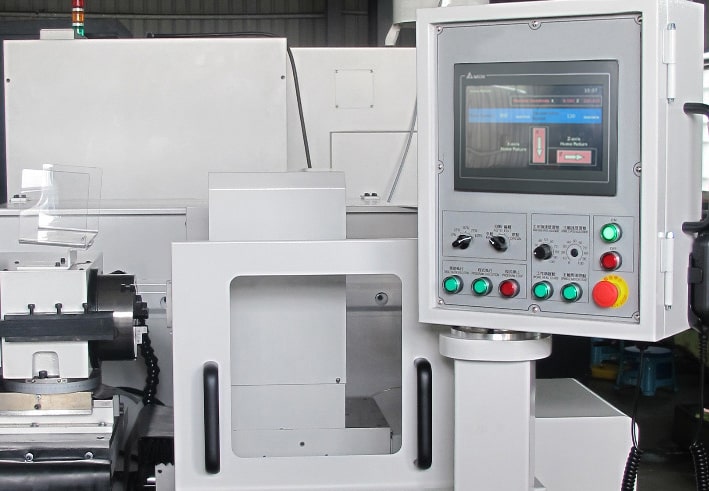

Spitzen SUG-50NC2  NC-панель управления (по 2-м осям)  Числовой контроллер с цветным сенсорным ЖК дисплеем позволяет запрограммировать величину продольного хода (ось Z) при помощи сервопривода  Благодаря этому, на станке возможно выполнять, как шл...NC-панель управления (по 2-м осям)
Числовой контроллер с цветным сенсорным ЖК дисплеем позволяет запрограммировать величину продольного хода (ось Z) при помощи сервопривода. Благодаря этому, на станке возможно выполнять, как шлифование цилиндрической поверхности, так и торца. Минимальная программируемая величина перемещения составляет 0,001 мм.
Перемещение по оси X осуществляется за счет высокоточной винтовой пары по градуированной шкале с дискретностью 0,005 мм.

Комплектация

Стандартная

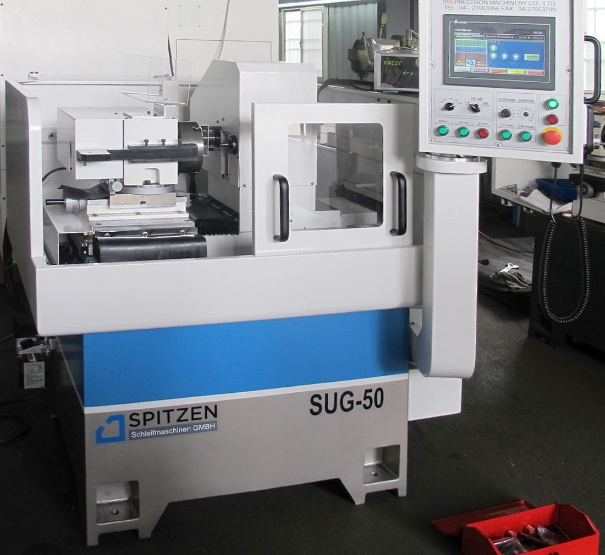

Spitzen SUG-50NC2  Сдвижной защитный кожух  Стандартное исполнение со сдвижным защитным кожухом Сдвижной защитный кожух
Стандартное исполнение со сдвижным защитным кожухом.

Дополнительная

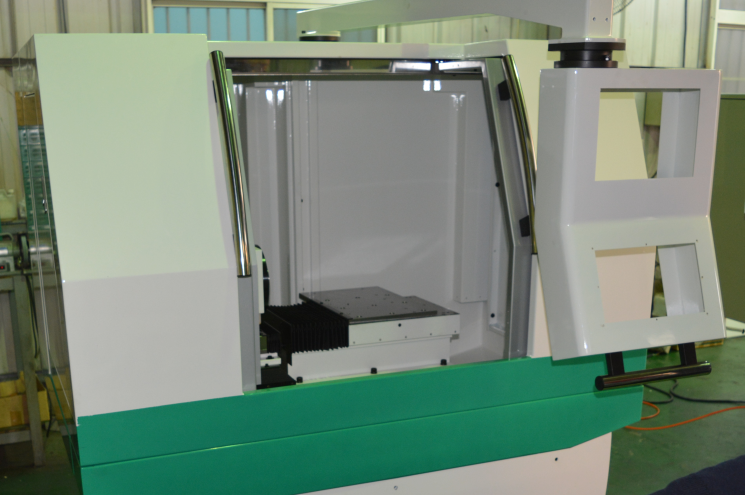

Spitzen SUG-50NC2  Герметичная защитная кабина (полностью закрытая рабочая зона)  Специальное исполнение с герметичной защитной кабиной Герметичная защитная кабина (полностью закрытая рабочая зона)
Специальное исполнение с герметичной защитной кабиной.

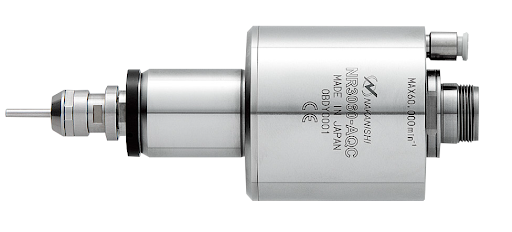

Spitzen SUG-50NC2  Высокоскоростные шпиндели Nakanishi, Япония  На 60 000 и 80 000 об/мин (более высокие обороты по запросу) Высокоскоростные шпиндели Nakanishi, Япония
На 60 000 и 80 000 об/мин (более высокие обороты по запросу).

Технические характеристики

ХарактеристикаЗначение
Диаметр наружного шлифования, мм0,5 - 60
Диаметр внутреннего шлифования, мм1,5 - 50
Диаметр зажимаемой заготовки, мм3 - 150
Макс. продольное перемещение (ось Z), мм220
Макс. поперечное перемещение (ось X), мм220
Мин. программируемое значение продольного перемещения, мм0,001
Мин. программируемое значение поперечного перемещения, мм0,001
Угол поворота рабочей головки, °± 22,5
Продольная подача (ось Z)Автоматическая (сервопривод)
Поперечная подача (ось X)Автоматическая (сервопривод)
Тип шлифованияКруглое наружное и внутреннее шлифование
Частота вращения наружного шлифовального узла, об/мин0 - 12 000
Частота вращения внутреннего шлифовального узла, об/мин0 - 55 000
Частота вращения заготовки, об/мин0 - 600
Скорость подачи стола, м/мин0 - 6
Мощность привода передней бабки, кВт0,12
Мощность электродвигателя наружного шлифовального узла, кВт1
Мощность электродвигателя внутреннего шлифовального узла, кВт0,75
Мощность сервопривода продольной подачи, кВт1
Мощность сервопривода поперечной подачи, кВт1
Размер шлифовального круга (D x d x B), мм100 x 25,4 x 20
Наличие ЧПУнет
Длина, мм1900
Ширина, мм1900
Высота, мм1950
Вес Spitzen SUG-50NC2, кг2250
