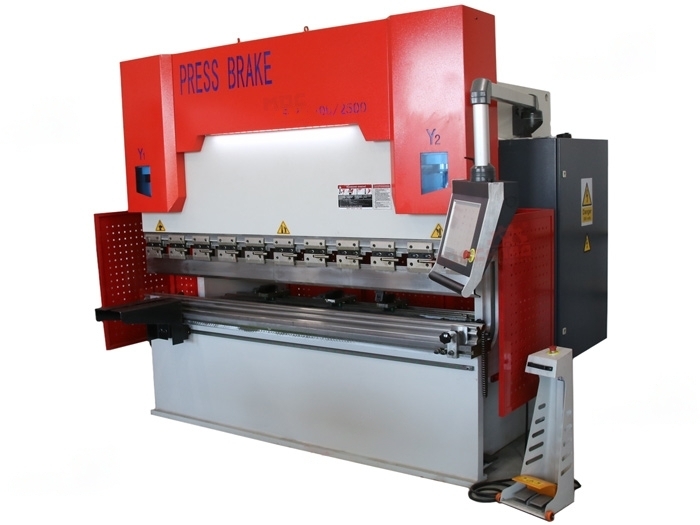

Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T

Код товара: 101008

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

Больше 500 единиц оборудования в наличии.
Склад в Московской области (Шереметьево)
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Особенности

• Вертикальный листогибочный пресс FABTEC WE67K-100T/2500 DA-E80T применяется для гибки металлических заготовок с усилием до 100 тонн;

• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI ( Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка c точностью позиционирования ползуна 0.01 мм. Точность прямолинейности ±0.3 мм. Точность заднего упора ±0.05 мм. Точность угла гиба ±0.5 мм;

• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы. Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки.

• Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ E80T, которая имеет интуитивно понятный графический интерфейс. На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ, а также моторизированная система компенсации прогиба.

Рекомендации

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Комплект поставки:

Наименование	Значение
Контроллер	DA-E80T (сенсорный TFT экран 17") управление по осям 4,Y1+Y2+X+R
Приводы по осям	Комплектные сервоприводы (КСП) производства Estun
Клапаны	Bosch-Rexroth
Гидравлическая система	Hoerbirger
Электроавтоматика	Siemens и Schneider
Электронно-оптические линейки положения ползуна	GIVI (Италия) с точностью 0,0,1 мм (Ось Y1+Y2)
Масляный насос	Шестеренный
Инструмент	Матрица 4-сторонняя/пуансон AMADA Promecam
Система крепления	Быстросъемная
Оснащение заднего упора (пальцы)	2 штуки
Оснащение передними опорами на линейных направляющих	2 штуки
Уплотнения г/ц	NOK Japan
Задний упор с автоматическим перемещением	Ось Х (600 мм, скорость 500мм/с) и R (200мм, скорость 60 мм/с)
Защитное ограждение	Боковые + заднее
Пульт управления	На поворотном кронштейне
Педаль управления	Выносная,с кнопкой аварийного остановки
Моторизированная система компенсации прогиба

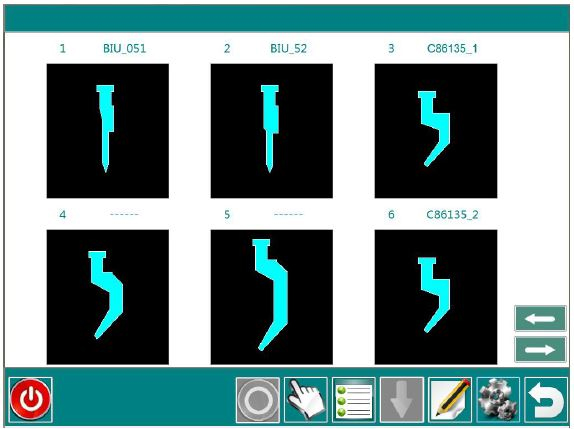

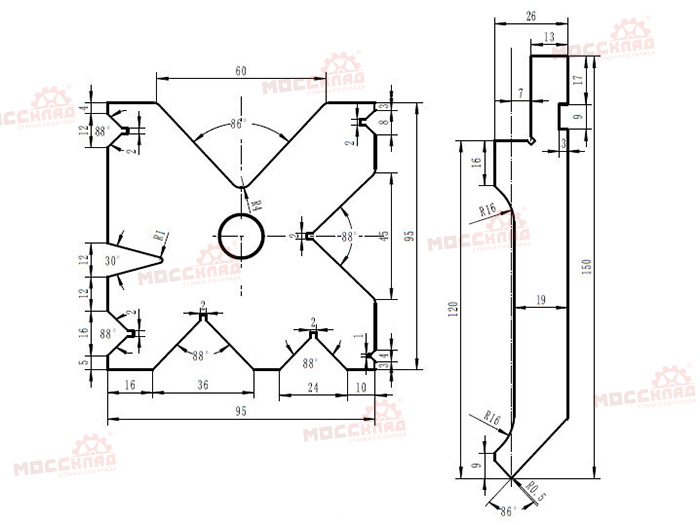

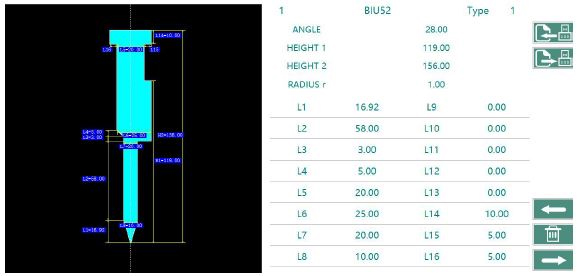

Чертеж инструмента:

Сегментация верхнего пуансона:

500 мм + 500 мм + 500 мм + 165 + 835 мм сегменты (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 2500 мм)

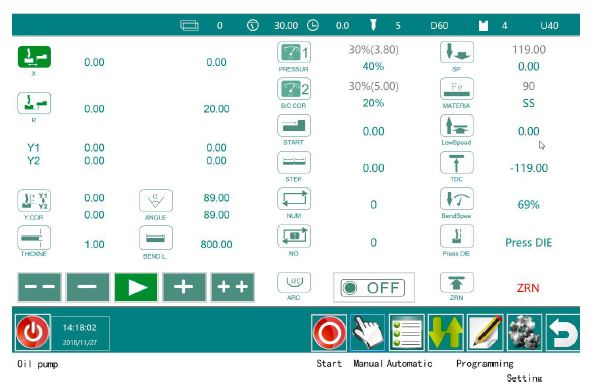

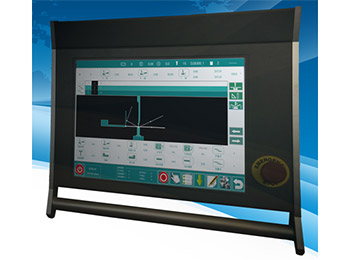

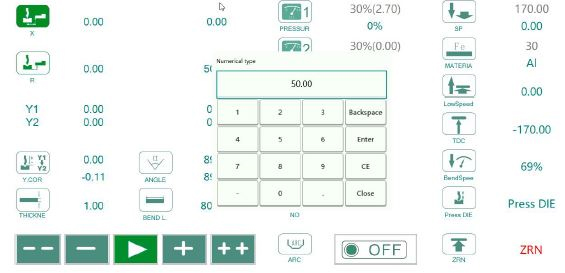

Контроллер DA-E80T

Этот продукт использует двойную электрогидравлическую пропорциональную сервосистему и технологию управления сервоприводом (стандартная конфигурация - два сервопривода, которые могут быть увеличены в соответствии с потребностями пользователя).

1. Он использует высокопроизводительный промышленный компьютер и сенсорный экран высокой четкости для отображения интерфейса человек-машина. Интеллектуальные подсказки, обучение и использование в настоящее время, значительно снижающие сложность обучения операторов станков, с использованием графических методов и методов программирования таблиц данных, автоматического расчета. ЖК-экран высокой четкости с диагональю 1,17 ", сенсорным TFT, долгим сроком службы и низким энергопотреблением;
2. Очень легкий диалог – человек-машина, интеллектуальные подсказки для пользователя.
3. Программирование и управление графическим дисплеем -это просто ввод информации о заготовке и этапах обработки. Система автоматически рассчитывает задний датчик по оси Х и значение позиционирования оси R (автоматический вычет удлинения и т. Д.);
4. Самодиагностика переключателя, автоматическая диагностика состояния внешнего переключателя, сигнализация ошибки, подсказки.
5. Электрогидравлическое соотношение и управление серводвигателем, стабильная скорость движения, быстрая скорость реакции, высокая точность, значительно повышающая эффективность обработки;
6. Ось X, ось Y, связь оси R;
7. Односторонняя и двухсторонняя функция позиционирования.
8. Программирование двойной компенсации двойного угла Y1, Y2 удобно для обработки специальных заготовок для удовлетворения потребностей различных отраслей промышленности.
9. Функция высокоскоростного изгиба: при обработке многоступенчатых заготовок нет необходимости возвращаться в верхнюю мертвую точку во время процесса, поднимать верхнюю траверсу, выполнять следующий изгиб и возвращаться в верхнюю мертвую точку после завершения обработки заготовки, что значительно повышает эффективность производства.
10. Функция отключения памяти положения для защиты параметров, положений и программ на месте.
11. Функция многоступенчатого программирования, может реализовывать многоступенчатую автоматическую работу, полную многоступенчатую обработку деталей за один раз, повысить эффективность производства.
12. Функция хранения информации для нескольких станков, может обмениваться данными обработки через USB диск на несколько станков.
13. Функция компенсации угла (когда фактический угол не соответствует установленному углу, просто введите фактический угол для автоматической компенсации).
14. Может установить функцию автоматического возврата контрольной точки при запуске.
15. Удаленное обновление и помощь - система ЧПУ может быть обновлена удаленно, чтобы облегчить обновление системы и техническое обслуживание.

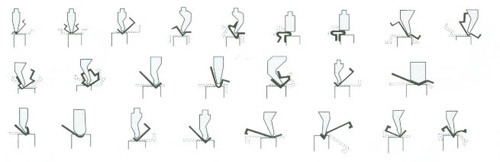

Профили, получаемые при использовании гибочного пресса:

Стандартный инструмент:

		Контроллер DA-E80T (сенсорный TFT экран 17 ") управление по осям 4, Y1+Y2+X+R
		T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

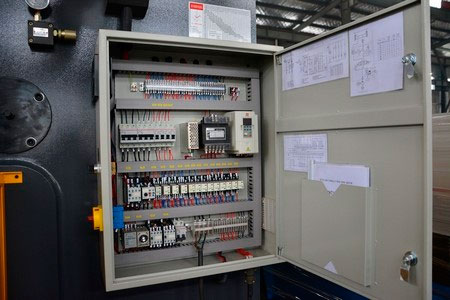

		Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider

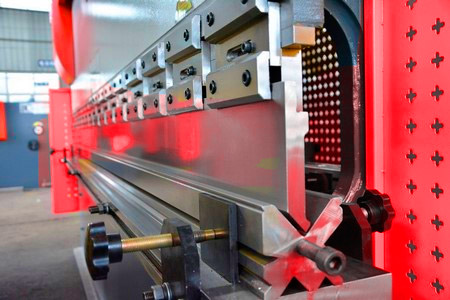

		Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.

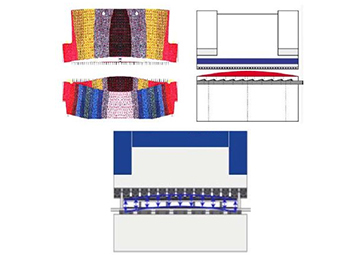

		Гидравлическая система бомбирования

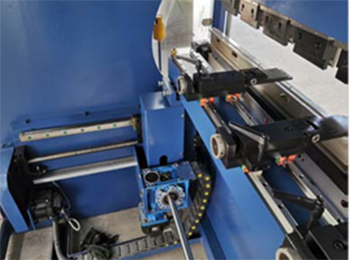

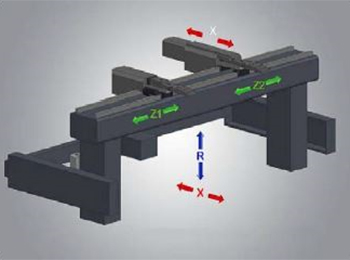

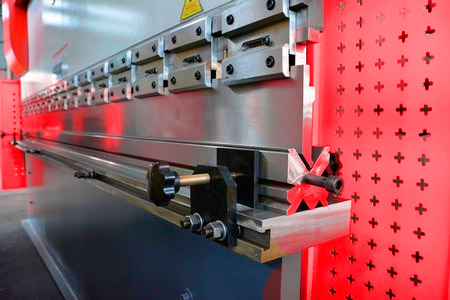

		Задний упор с автоматическим перемещением. Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с)

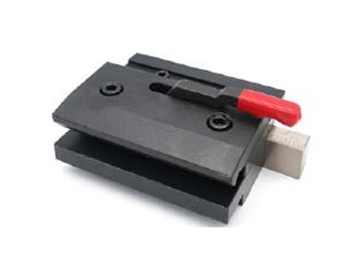

		Система крепления верхнего инструмента (быстросъемная)

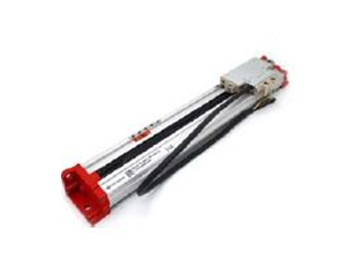

		Оптические линейки GIVI (Италия) Точность 0,01 мм

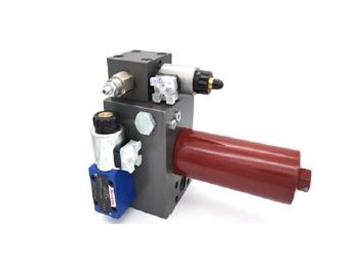

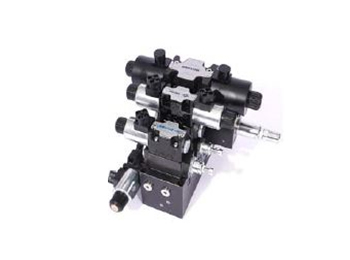

		Гидравлические клапана Hoerbirger (Германия)
		Гидравлическая система Bosch Rexroth (Германия)

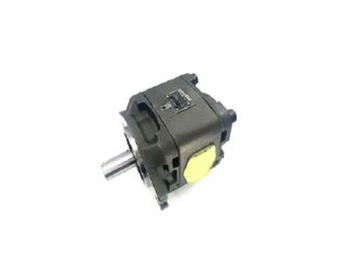

		Масляный насос Sunny (Америка)

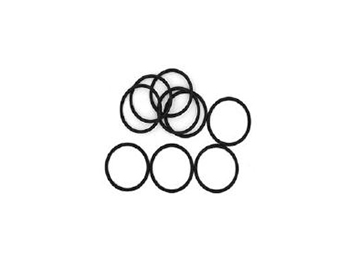

		Уплотнители Valka (Япония)

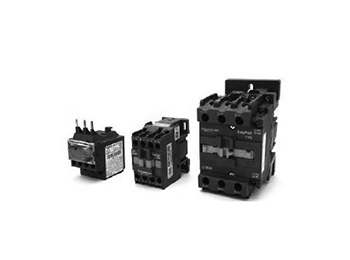

		Электрика Schneider (Германия)
		ШВП Hiwin (Тайвань)

Технические характеристики

Характеристика	Значение
Производитель	FABTEC
Код номенклатуры	51469
Страна-производитель	КНР
Рабочая длина, мм	2500
Усилие, т	100
Расстояние между колоннами, мм	2020
Глубина подачи (зёв), мм	320
Оси	Y1,Y2,X,R
Ход, мм	200
Просвет, мм	485
Рабочая скорость по оси Y, мм/с	160
Рабочая скорость возврата инструмента ось Y, мм/с	120
Рабочая скорость гиба ось Y, мм/с	10 мм/c
Высота стола, мм	900
Настройка заднего упора, мм	600
Рабочая скорость по оси X, мм/с	500
Мощность двигателя, кВт	7.5
Ширина стола, мм	200
